Mantenimiento HJ403 Mantenimiento HJ403 C. W. F. Hamilton & Co. Ltd. Víctor M. Portela, SEA México.

Presentaciones similares


Presentación del tema: "Mantenimiento HJ403 Mantenimiento HJ403 C. W. F. Hamilton & Co. Ltd. Víctor M. Portela, SEA México."— Transcripción de la presentación:

1

2 Mantenimiento HJ403 Mantenimiento HJ403 C. W. F. Hamilton & Co. Ltd. Víctor M. Portela, SEA México

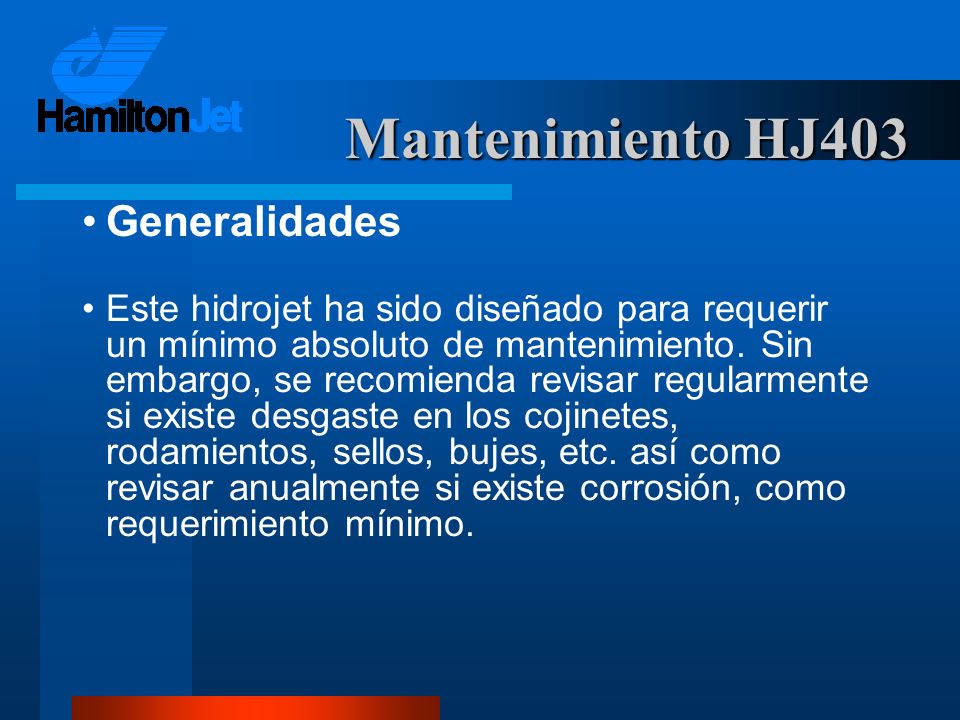

3 Mantenimiento HJ403 Generalidades Este hidrojet ha sido diseñado para requerir un mínimo absoluto de mantenimiento. Sin embargo, se recomienda revisar regularmente si existe desgaste en los cojinetes, rodamientos, sellos, bujes, etc. así como revisar anualmente si existe corrosión, como requerimiento mínimo.

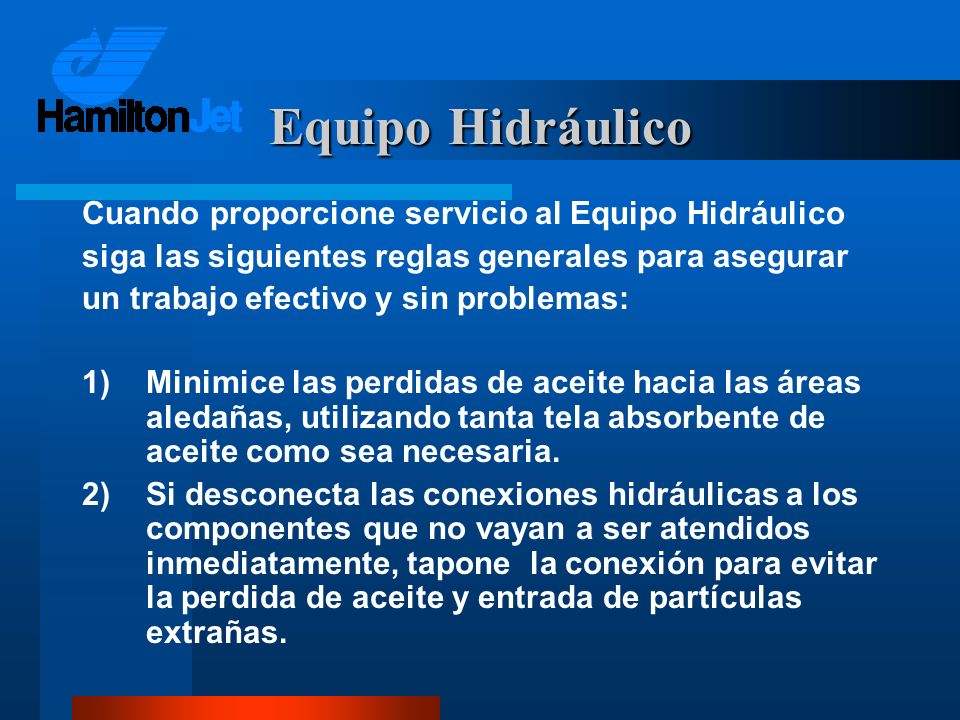

4 Equipo Hidráulico Cuando proporcione servicio al Equipo Hidráulico siga las siguientes reglas generales para asegurar un trabajo efectivo y sin problemas: 1)Minimice las perdidas de aceite hacia las áreas aledañas, utilizando tanta tela absorbente de aceite como sea necesaria. 2)Si desconecta las conexiones hidráulicas a los componentes que no vayan a ser atendidos inmediatamente, tapone la conexión para evitar la perdida de aceite y entrada de partículas extrañas.

5 Tabla 7: Intervalos de Servicio… ParteQue hacer Primeras 5 horas 1 día 100 hr 500 hr 1 mes 3 mes 1000 hr 2000 hr 5000 hr Trayectoria interior del agua Limpiar obstrucciones Alojamiento del cojinete Cambiar aceite Alojamiento del cojinete Verificar aceite Sello de aguaRevisar fugas Ánodos externos Revisar condición Limpiador de rejilla y cojinetes Verificar integridad y lubricar

6 ParteQue hacer Primeras 5 horas 1 día 100 hr 500 hr 1 mes 3 mes 1000 hr 2000 hr 5000 hr Chavetas del sistema de gobierno Verificar integridad Eje del cilindro de reversa Lubricar Cilindro de reversa y mangueras Verificar fugas, daños o corrosión Cilindro de gobierno y mangueras Verificar fugas, daños o corrosión Tabla 7: Intervalos de Servicio…

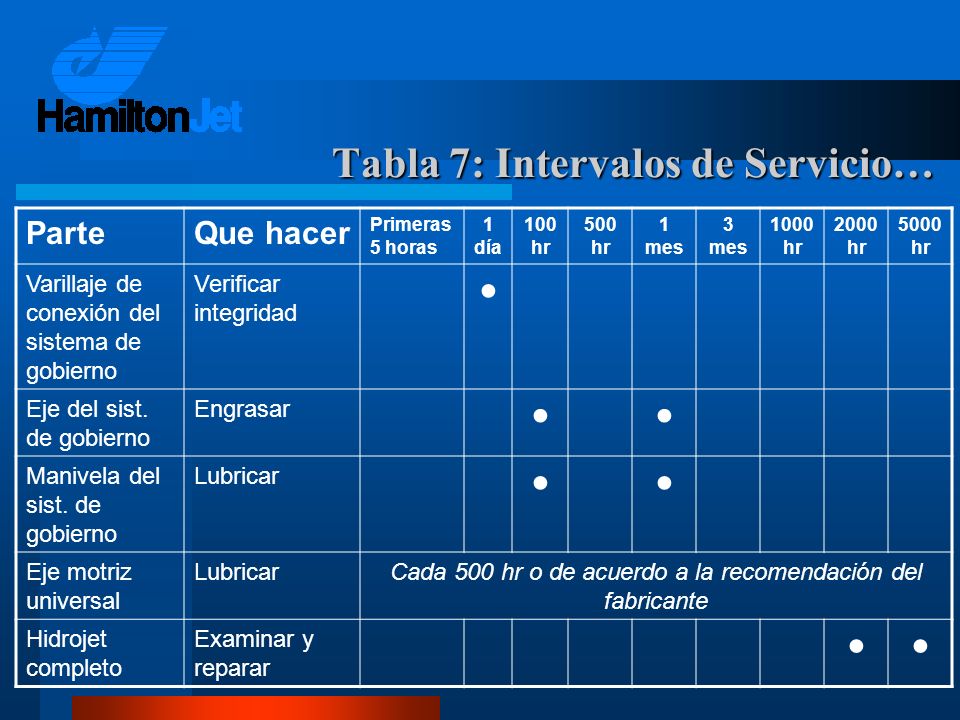

7 ParteQue hacer Primeras 5 horas 1 día 100 hr 500 hr 1 mes 3 mes 1000 hr 2000 hr 5000 hr Varillaje de conexión del sistema de gobierno Verificar integridad Eje del sist. de gobierno Engrasar Manivela del sist. de gobierno Lubricar Eje motriz universal LubricarCada 500 hr o de acuerdo a la recomendación del fabricante Hidrojet completo Examinar y reparar

8 ÁreaOperación Rejilla de admisión, Impulsor, aspas del estator Verifique a través del registro de inspección que estén libres de obstrucciones Cilindro hidráulico de reversa y tuberías de aceite Compruebe que no existan fugas de aceite, especialmente si se ha suplementado aceite al sistema Sistema de gobiernoVerifique que no haya fugas de aceite, especialmente si se ha añadido aceite al sistema Transmisores indicadores de posición Verifique que no haya conexiones eléctricas sueltas y que las articulaciones estén sujetas en el sistema Alojamiento del cojinete de empuje Verifique que no existan fugas en el sello de agua, debajo del alojamiento del cojinete. Remplace el sello esta perdiendo, tan pronto como sea posible Tabla 8: Verificaciones Diarias de Servicio (Jet)

9 ÁreaOperación Trayectoria interior del agua Verifique que no existan obstrucciones en el interior del conducto de admisión, diariamente. Alojamiento del cojinete – verificación del aceite Verifique el nivel de aceite y su condición, diariamente. Pueden encontrase las siguientes condiciones: a)Nivel de aceite bajo. Verifique si los sellos de aceite están averiados b)El color del aceite se ha vuelto blanco lechoso. El agua ha contaminado al aceite. Verifique el sello de agua. Drene el aceite del alojamiento del cojinete Lave el alojamiento del cojinete c)Rellene con aceite nuevo Detalles de Servicio (Jet)…

10 ÁreaOperación Alojamiento del cojinete – cambio del aceite Cambie el aceite después de las primeras 5 horas de operación y de ahí cada 1000 hrs (Este periodo puede ajustarse para asegurar que el aceite se cambie antes de que se deteriore). a)Coloque un recipiente lo suficientemente grande, bajo el tapón de drenado, para almacenar todo el aceite del alojamiento. b)Remueva la varilla probadora de aceite. c)Remueva el tapón de drenado y permita que el aceite escurra. d)Coloque el tapón de drenado. e)Rellene el alojamiento del cojinete con el aceite correcto. Detalles de Servicio (Jet)…

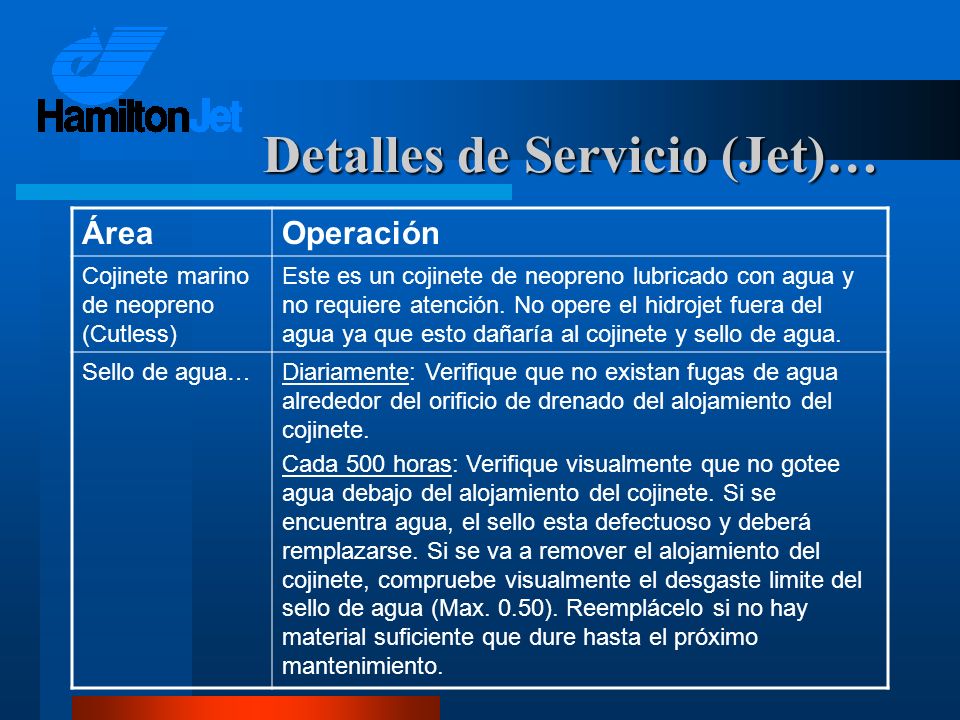

11 ÁreaOperación Cojinete marino de neopreno (Cutless) Este es un cojinete de neopreno lubricado con agua y no requiere atención. No opere el hidrojet fuera del agua ya que esto dañaría al cojinete y sello de agua. Sello de agua…Diariamente: Verifique que no existan fugas de agua alrededor del orificio de drenado del alojamiento del cojinete. Cada 500 horas: Verifique visualmente que no gotee agua debajo del alojamiento del cojinete. Si se encuentra agua, el sello esta defectuoso y deberá remplazarse. Si se va a remover el alojamiento del cojinete, compruebe visualmente el desgaste limite del sello de agua (Max. 0.50). Reemplácelo si no hay material suficiente que dure hasta el próximo mantenimiento. Detalles de Servicio (Jet)…

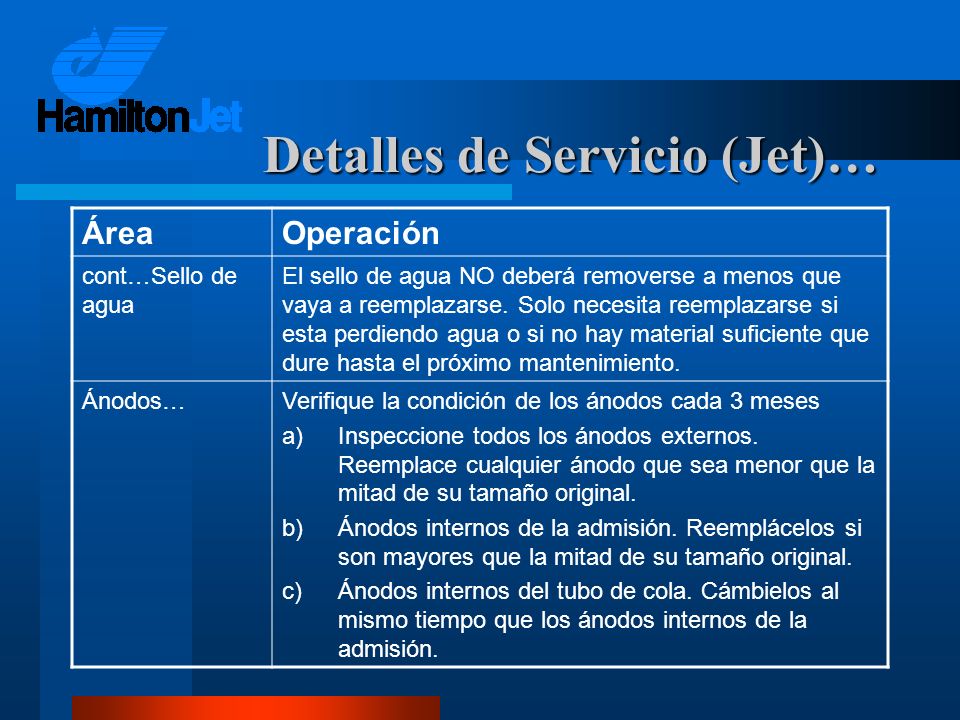

12 ÁreaOperación cont…Sello de agua El sello de agua NO deberá removerse a menos que vaya a reemplazarse. Solo necesita reemplazarse si esta perdiendo agua o si no hay material suficiente que dure hasta el próximo mantenimiento. Ánodos…Verifique la condición de los ánodos cada 3 meses a)Inspeccione todos los ánodos externos. Reemplace cualquier ánodo que sea menor que la mitad de su tamaño original. b)Ánodos internos de la admisión. Reemplácelos si son mayores que la mitad de su tamaño original. c)Ánodos internos del tubo de cola. Cámbielos al mismo tiempo que los ánodos internos de la admisión. Detalles de Servicio (Jet)…

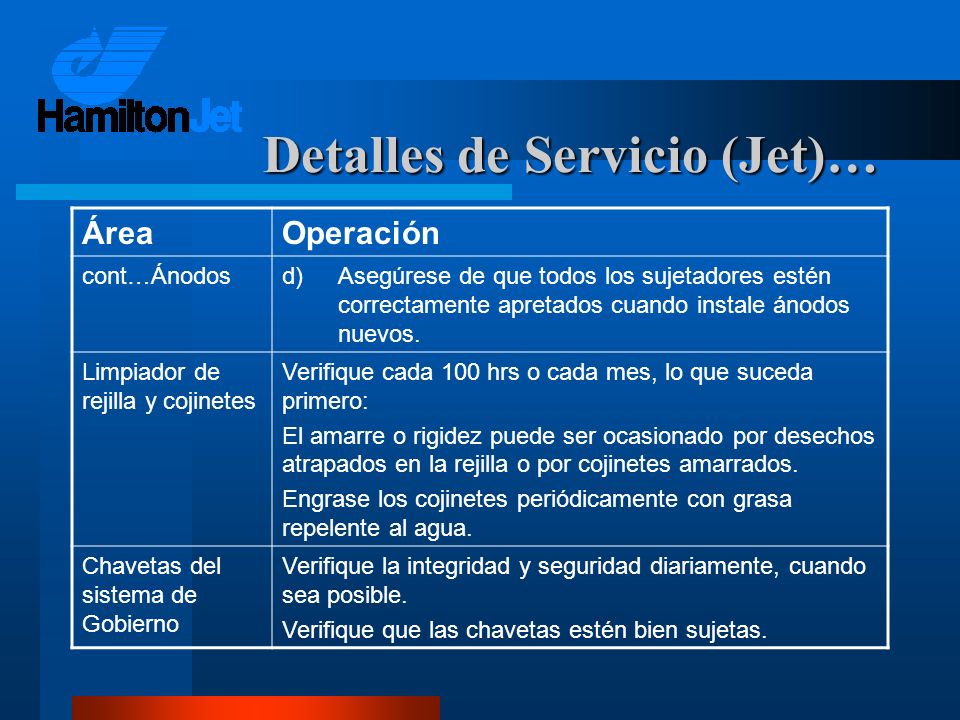

13 ÁreaOperación cont…Ánodosd)Asegúrese de que todos los sujetadores estén correctamente apretados cuando instale ánodos nuevos. Limpiador de rejilla y cojinetes Verifique cada 100 hrs o cada mes, lo que suceda primero: El amarre o rigidez puede ser ocasionado por desechos atrapados en la rejilla o por cojinetes amarrados. Engrase los cojinetes periódicamente con grasa repelente al agua. Chavetas del sistema de Gobierno Verifique la integridad y seguridad diariamente, cuando sea posible. Verifique que las chavetas estén bien sujetas. Detalles de Servicio (Jet)…

14 ÁreaOperación Eje del cilindro de reversa Engrase cada 100 hrs o mensualmente, lo que ocurra primero. Engrase periódicamente con grasa repelente al agua. Cilindro de reversa hidráulico y mangueras Verifique después de operar las primeras 5 horas y de ahí, mensualmente. Metódicamente verifique que no haya fugas de aceite, daño o corrosión en el cilindro de reversa y en sus mangueras y conexiones. Repare o cambie según sea necesario. Cilindro hidráulico de gobierno y mangueras. Verifique después de operar las primeras 5 horas y de ahí, mensualmente. Metódicamente verifique que no haya fugas de aceite, daño o corrosión en el cilindro de reversa y en sus mangueras y conexiones. Repare o cambie según sea necesario. Detalles de Servicio (Jet)…

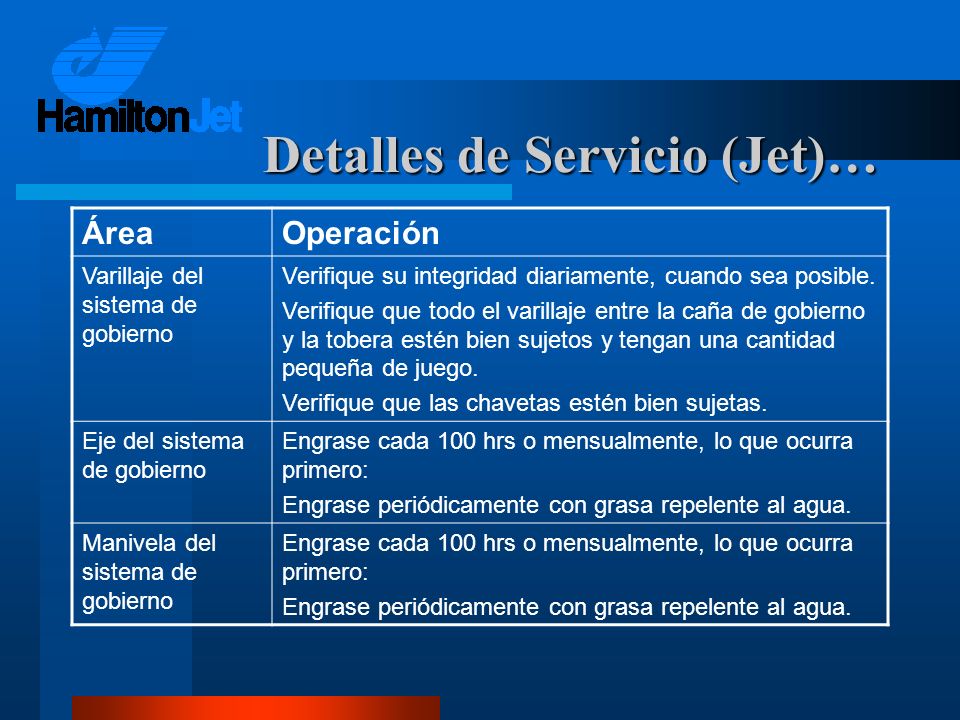

15 ÁreaOperación Varillaje del sistema de gobierno Verifique su integridad diariamente, cuando sea posible. Verifique que todo el varillaje entre la caña de gobierno y la tobera estén bien sujetos y tengan una cantidad pequeña de juego. Verifique que las chavetas estén bien sujetas. Eje del sistema de gobierno Engrase cada 100 hrs o mensualmente, lo que ocurra primero: Engrase periódicamente con grasa repelente al agua. Manivela del sistema de gobierno Engrase cada 100 hrs o mensualmente, lo que ocurra primero: Engrase periódicamente con grasa repelente al agua. Detalles de Servicio (Jet)…

16 ÁreaOperación Eje motriz universal Lubrique cada 500 hrs. o ajústese a las recomendaciones del fabricante. Siga las recomendaciones del fabricante para el tipo de eje motriz utilizado. Hidrojet completo… Inspeccione internamente el hidrojet después de las primeras 2000 hrs. de operación y cada 5000 hrs, de ahí en adelante. Esta inspección deberá hacerse cuando la embarcación este fuera del agua. Las siguientes verificaciones deberán llevarse a cabo: a)Aspas del Impulsor – Verifique huelgos. b)Impulsor – Verifique desgaste y daños. c)Sello de agua – Compruebe el huelgo. Detalles de Servicio (Jet)…

17 ÁreaOperación cont…Hidrojet completo… b)Cojinete marino de neopreno lubricado con agua – Inspecciónelo c)Ducto de reversa - Examínelo. d)Varillaje de gobierno - Desconéctelo. e)Tobera, Alojamiento de la Tobera e Inserto de Tobera - Remuévalo. f)Tubo de Cola (Tailpipe). Remuévalo, de acuerdo al Manual. g)Trabajos de pintura en el hidrojet. El cuerpo principal esta construido en aleacion de aluminio al silicio (LM6) la cual es resistente a la corrosión del agua salada. Detalles de Servicio (Jet)…

18 ÁreaOperación cont…Hidrojet completo Cuando el buque se carene, preferiblemente cada año, inspeccione completamente el hidrojet, interna y externamente, para detectar fallas, corrosión o fracturas. Limpie y retoque las piezas fundidas donde sea necesario. h)Rehabilite los componentes averiados. Detalles de Servicio (Jet)…

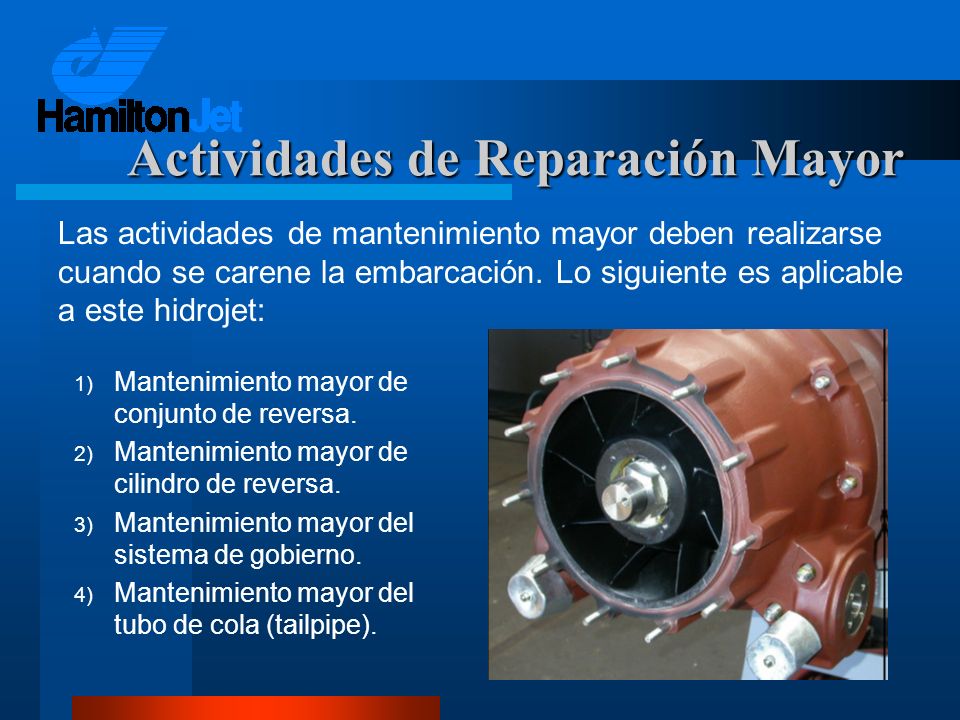

19 1) Mantenimiento mayor de conjunto de reversa. 2) Mantenimiento mayor de cilindro de reversa. 3) Mantenimiento mayor del sistema de gobierno. 4) Mantenimiento mayor del tubo de cola (tailpipe). Las actividades de mantenimiento mayor deben realizarse cuando se carene la embarcación. Lo siguiente es aplicable a este hidrojet: Actividades de Reparación Mayor

20 5)Mantenimiento mayor del alojamiento del cojinete: esta parte del mantenimiento mayor puede realizarse con la embarcación a flote, siempre y cuando el nivel del agua se mantenga por debajo de dicho alojamiento. Puede requerirse lastrar la embarcación para conseguirlo Actividades de Reparación Mayor

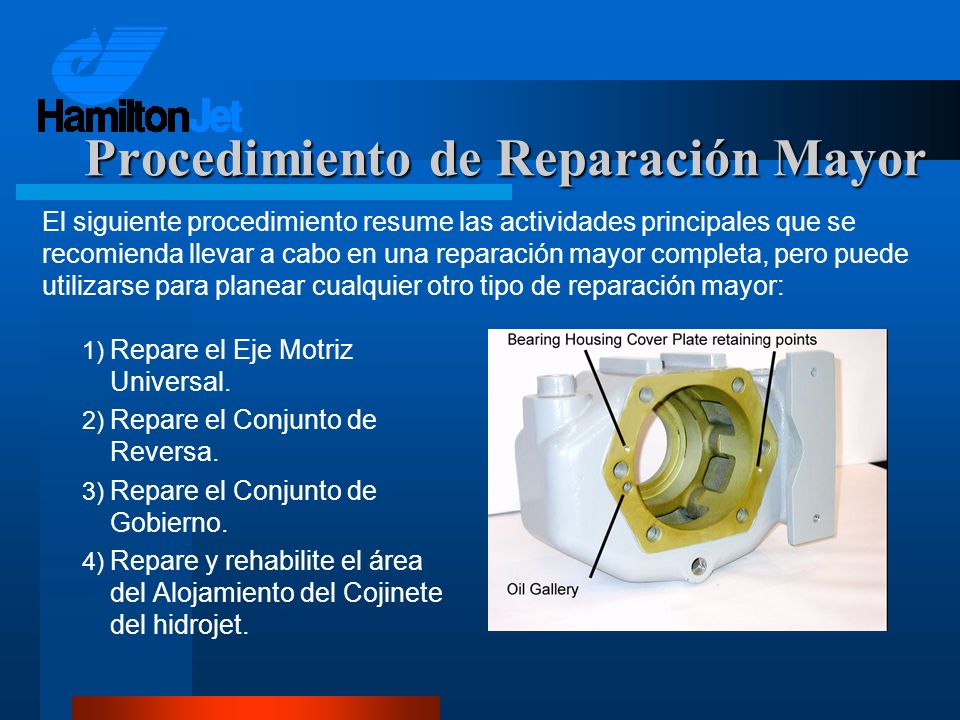

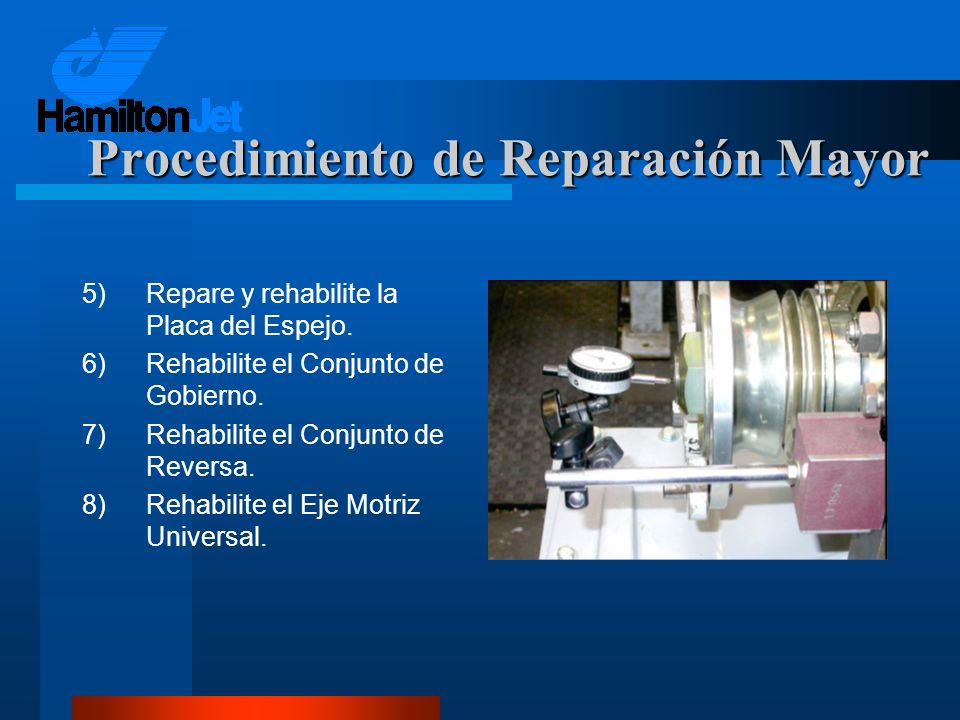

21 1) Repare el Eje Motriz Universal. 2) Repare el Conjunto de Reversa. 3) Repare el Conjunto de Gobierno. 4) Repare y rehabilite el área del Alojamiento del Cojinete del hidrojet. El siguiente procedimiento resume las actividades principales que se recomienda llevar a cabo en una reparación mayor completa, pero puede utilizarse para planear cualquier otro tipo de reparación mayor: Procedimiento de Reparación Mayor

22 5)Repare y rehabilite la Placa del Espejo. 6)Rehabilite el Conjunto de Gobierno. 7)Rehabilite el Conjunto de Reversa. 8)Rehabilite el Eje Motriz Universal. Procedimiento de Reparación Mayor

23 Anodos Anodos Los ánodos deben reemplazarse cuando están desgastados en un 50% Figura 69: Ánodos Internos del Tubo de Cola y Placa de Montaje

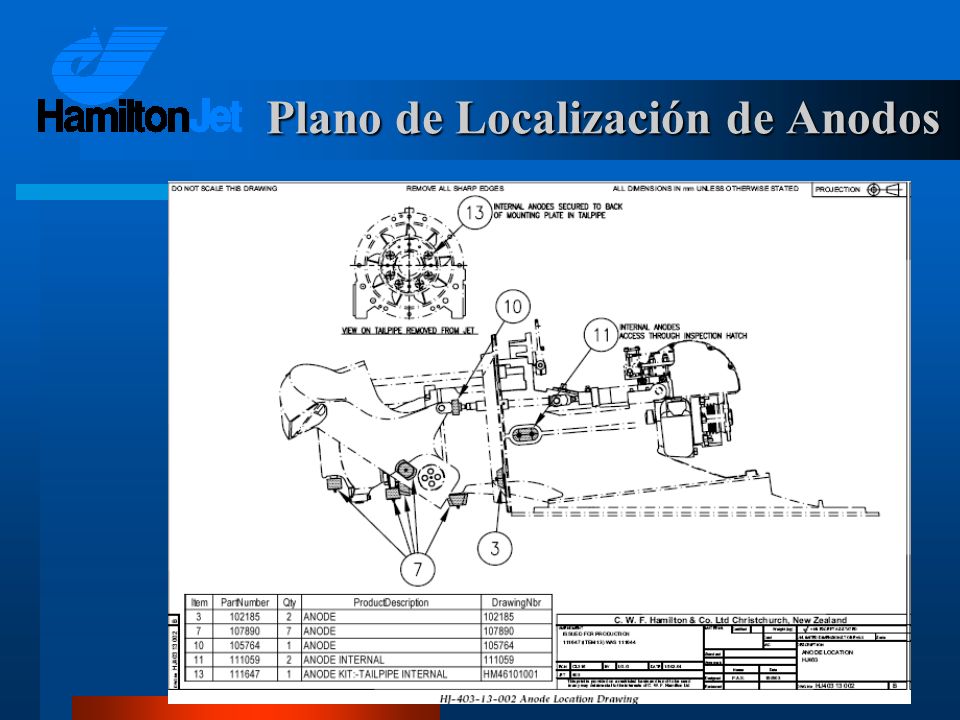

24 Plano de Localización de Anodos

25 Recomendación de Aceites y Lubricantes

26
