1 Curso: Introducción a la Bioinformática.
Introducción al Diseño de Primers Lic. Giorgio Martín Curso: Introducción a la Bioinformática. Laboratorio de Biotecnología Molecular. Módulo de Bioquímica y Farmacia. Facultad de Ciencias Exactas, Químicas y Naturales. UNaM. Agosto – Septiembre 2010

2 Introducción al Diseño de Primers
– Dogma central de la biología. – Código genético. – Técnica de la Reacción en Cadena de la Polimerasa (PCR). – Diseño de cebadores.

3 Dogma central de la Biología Molecular
Flujo de la información genética: Propuesta inicial de Crick (1956) Transcripción inversa Replicación del ARN Visión actual

4 Dogma central de la Biología Molecular
Los ácidos nucleicos están constituidos por la unión de numerosos nucleótidos de 4 tipos. Nucleótido Fosfato Nucleósido Azúcar Base Nitrogenada + ácido neutro básico

5 Dogma central de la Biología Molecular

6 Dogma central de la Biología Molecular

7 Replicación del ADN

8 Replicación del ADN POLIMERASAS DNA Polimerasa dirigida por DNA Molde
Sintetizan: DNA ó RNA Molde: DNA ó RNA sintetizan en dirección 5’-3’ DNA polimerasa dirigida por DNA: replicación DNA polimerasa dirigida por RNA: transcriptasa inversa RNA polimerasa dirigida por DNA: transcripción RNA polimerasa dirigida por RNA: replicación de virus DNA Polimerasa dirigida por DNA Molde Cofactores Sustratos Cebador Actividad catalítica 5’- 3’ polimerasa 3’ exonucleasa (3’- 5’) 5’ exonucleasa (5’- 3’)

9 Reacción en Cadena de la Polimerasa (PCR)
– Es una técnica que permite amplificar in vitro segmentos de ADN específicos, mediante ciclos repetidos de síntesis dirigida por cebadores o primers. – Inventada en 1983 por Kary B. Mullis. – Se usa: Producción de Sondas. Secuenciación. Clonación. Estudios Clínicos: Detección de Infecciones Bacterianas y Virales. Diagnóstico de Enfermedades Hereditarias. Estudios de Evolución Molecular y Filogenia. Estudios de Medicina Forense. Estudios de Filiación.

10 Reacción en Cadena de la Polimerasa (PCR)

11 Reacción en Cadena de la Polimerasa (PCR)
H: 50 s 55 °C E: 60 s 72 °C D: 30 s 95 °C D H E E min Desnaturalización Hibridización Elongación Tiempo (min) 100 90 80 70 60 50 40 30 20 10 Etapa previa er ciclo 2do ciclo 3er ciclo // etapa final //

12 Reacción en Cadena de la Polimerasa (PCR)
Si repetimos este ciclo (desnaturalización, hibridización, extensión) muchas veces logramos una amplificación exponencial

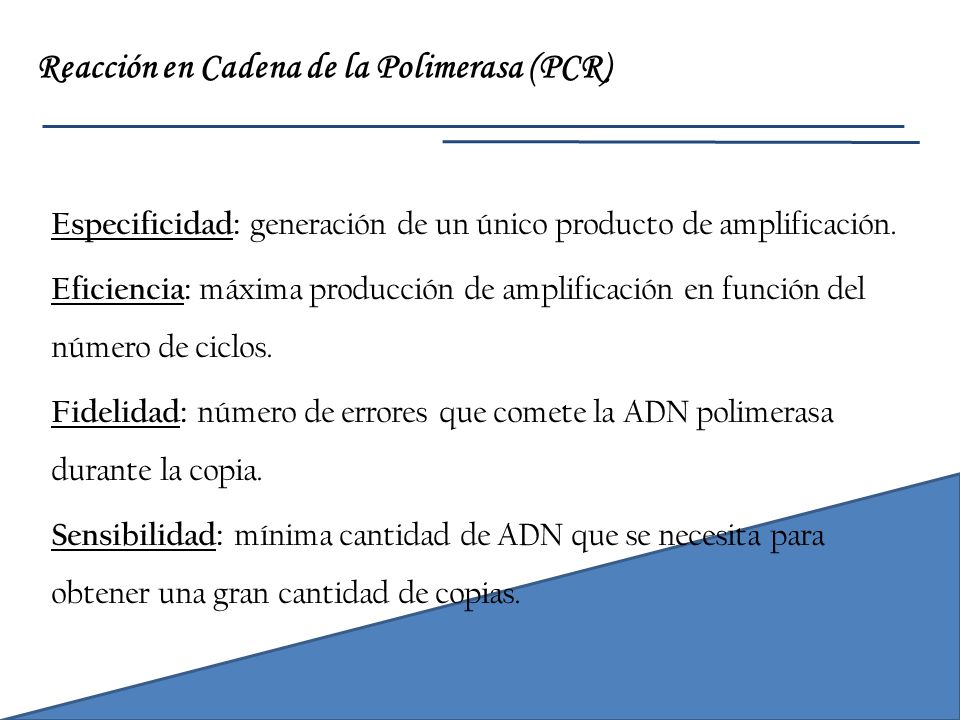

13 Reacción en Cadena de la Polimerasa (PCR)
Especificidad: generación de un único producto de amplificación. Eficiencia: máxima producción de amplificación en función del número de ciclos. Fidelidad: número de errores que comete la ADN polimerasa durante la copia. Sensibilidad: mínima cantidad de ADN que se necesita para obtener una gran cantidad de copias.

14 Reacción en Cadena de la Polimerasa (PCR)

15 Reacción en Cadena de la Polimerasa (PCR)

16 Reacción en Cadena de la Polimerasa (PCR)

17 Diseño de Primers – El diseño cuidadoso de primers es uno de los aspectos más importantes de la PCR. – Primers mal diseñados pueden amplificar otros fragmentos de ADN: amplificación inespecífica. – Que el producto tenga el tamaño correcto no necesaria// mente indica que la secuencia es correcta.

18 Diseño de Primers En el diseño de los mismos algunas reglas se han demostrado como útiles, por ejemplo: I – Cada primer debe contar con una longitud de bases. II – Se debe mantener un contenido de G:C entre 40 y 60 %. III – Los dos primers del par deben de tener temperatura de fusión “Tm” cercanos, dentro de los 5 °C. IV – La secuencia de los primers individuales debe iniciarse y terminarse con 1 o 2 bases púricas. V – Evitar regiones con potencialidad para formar estructuras secundarias internas. VI – Evitar poli X.

19 Diseño de Primers VII – Secuencias adicionales pueden ser agregadas en el extremo 5’ del primer (no incluir cuando se estima la Tm del primer). VIII – Se pueden agregar degeneraciones en algunas posiciones del primer: a - Se incrementa el riesgo de amplificación inespecífica. b - Se disminuye la concentración en la mezcla de cada uno de los primers posibles. c - No se recomienda utilizar más de 64 primers diferentes en la mezcla. d - Código IUPAC/IUB:

20 Diseño de Primers Código IUPAC/IUB: A adenina R A o G
C citosina W A o T G guanina S C o G T timidina en el ADN Y C o T uracilo en el ARN K G o T N A o C o G o T H A o C o T; no G M A o C B C o G o T; no A V A o C o G; no T D A o G o T; no C

21 Diseño de Primers I – Longitud del primer.
18 – 24 nucleótidos Tm óptima. Muy largos: Fallas en el hibridización > bajo rendimiento. II – Tm (T melting). Tm: Temperatura a la cual la mitad de las bases del primer están apareadas con el ADN molde. Tm = 2 (A + T) + (G + C) > Tm aumenta con la longitud del primer y el contenido de (G + C). Tm: 55 – 60 °C – 2 primers: Tm similares. T hibridización (T annealing) depende de la Tm de los primers > 5 °C por debajo de la Tm más baja del par de primer (T annealing: al menos 50 °C).

22 Diseño de Primers III – Especificidad.
Reconocer una secuencia única dentro del ADN templado. Especificidad de un primer depende de la longitud (más largo > menos probabilidad de encontrar 2 secuencias iguales en el ADN templado).

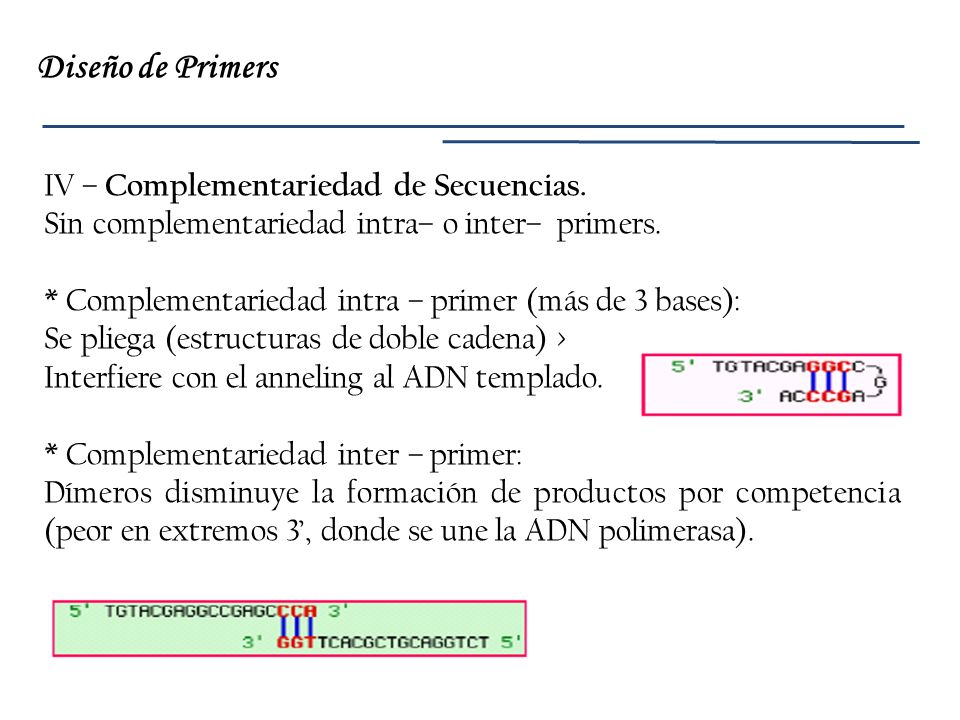

23 Diseño de Primers IV – Complementariedad de Secuencias.
Sin complementariedad intra– o inter– primers. * Complementariedad intra – primer (más de 3 bases): Se pliega (estructuras de doble cadena) > Interfiere con el anneling al ADN templado. * Complementariedad inter – primer: Dímeros disminuye la formación de productos por competencia (peor en extremos 3’, donde se une la ADN polimerasa).

24 Diseño de Primers IV – Complementariedad de Secuencias. Extremo 3’.
– Evitar más de dos G y/o C en los últimos nucleótidos. G o C asegura la unión del primer al molde en el extremo 3’ (unión más fuerte que A/T) > Aumenta la eficiencia de la reacción. – Evitar una T en la última base del extremo 3’. – Evitar mismatches en el extremo 3’.

25 Diseño de Primers Extremo 3’ – Evitar secuencias complementarias en 3’
5’ 3’ Primer – dimer

26 Diseño de Primers IV – Contenido GC, poli (A/T – G/C)
40 – 60% GC (para tener buena Tm) Sin poli (T/A-G/C) Poli T, poli A o Poli T/A > unión más débil: Se puede separar el complejo primer-templado en esa zona (brecha). Poli G, poli C o poli G/C > unión más fuerte: annealing no específico.

27 Diseño de Primers Primers degenerados:
– Se usan cuando quiero amplificar un gen y solo conozco su secuencia de aminoácidos. – Se usan secuencias que estén conservadas para una familia de proteínas. – Se usa secuencia con menor cantidad de codones posibles. – Se realizan todos los primers posibles para unirlos a la secuencia de interés – Se incluyen sitios de restricción para clonar posteriormente.

28 Diseño de Primers

29 Diseño de Primers

30 Diseño de Primers Ejemplo de primers degenerados: CTTCCTGAACTTGCTCTTCG
CTTCCTGAACTTGGTCTTCG CTTCCTAAAATTGGTCTTCG * * * * * * * * * * * * * * * * * 5’ – CTT CCT RAA MTT GST CTT CG – 3’ (primer sentido) R: G, A M: C, A S: C, G

31 Diseño de Primers Ejemplo de primers degenerados:
– Índice de degeneración o degeneración general: Producto de la degeneración en cada nucleótido del primer – En el caso del ejemplo anterior: Índice de degeneración: 8. Solamente 1/8 de los primers van a hibridizar exactamente con el templado

32 Diseño de Primers – Se pueden utilizar apareamiento de bases “wobble” para evitar agregar demasiadas degeneraciones – Son apareamientos entre bases diferentes de los tradicionales Watson – Creek Ejemplos: G:T G:U

33 Diseño de Primers Apareamiento de bases “Wobble”

34 Diseño de Primers En el caso del ejemplo anterior, podemos reducir el índice de 8 a 4 agregando un nucleótido “wobble” (siempre cercanos al extremo 5’): 5’ – CTT CCT RAA MTT GST CTT CG – 3’ (primer sentido) R: G, A M: C, A S: C, G 5’ – CTT CCT GAA MTT GST CTT CG – 3’

35 Diseño de Primers – Si tengo C o T en la hebra utilizada como templado: En este caso elijo G en el primer, porque G puede hibridizar con C o con T – Si tengo A o G en la hebra utilizada como templado: Elijo T en el primer, porque T puede hibridizar con A o con G

36 Diseño de primers Diseño de primers partir de una secuencia única de nucleótidos – Utilizaremos Primer3 – Necesitaremos cortar y pegar una secuencia de nucleótidos – Tendremos que seleccionar el tamaño del producto deseado: máximo, óptimo, mínimo – Seleccionar las características de los primers

37

38 Ejemplo de diseño con Primer3
Diseño de primers Ejemplo de diseño con Primer3 La secuencia corresponde al ARN mensajero que codifica para el gen Gurken en Drosophila melanogaster, número de acceso NM_

39 Diseño de primers Diseño de primers partir de un alineamiento múltiple de secuencias proteicas – Utilizaremos el programa CODEHOP – Necesitaremos un alineamiento múltiple de secuencias proteicas – CODEHOP usa bloques de alineamiento múltiple de secuencias de aminoácidos que son distantes – Divide al primer en dos bloques: – Un bloque 5´ no degenerado – Un bloque 3´ degenerado

40

41 Diseño de primers Diseño de primers partir de un alineamiento múltiple de secuencias proteicas 5´ ================= 3´ non–degenerate degenerate consensus clamp core

42 Diseño de primers

43 Dominio, Motivo o cualquier otra región conservada
Diseño de primers Resumiendo en forma gráfica… GenBank Secuencias Proteicas Organismo en Estudio Dominio, Motivo o cualquier otra región conservada Clustal o t-coffee

44 Diseño de primers Resumen… – Longitud de 18 a 24 nucleótidos.
– Específicos. – Tm = 55 a 75 °C, con Tm Similares entre sí. – Diseñar primers con cantidad aproximadamente 50% de G:C y distribución al azar. – Evitar primers con secuencias de polipurinas y/o polipirimidinas (poly GC: disminuye especificidad – poly AT: disminuye eficiencia). – Evitar secuencias que formen estructuras secundarias. – Controlar que los primers no hibridicen entre sí. – Evitar más de 3 CG seguidas en el extremo 3´ – Comenzar y terminar con purinas – Existen programas como el Primer3 y CODEHOP para el diseño de primers.

45 Diseño de primers – Para evaluar las características del los cebadores diseñados se pueden analizar con los programas FastPCR y VNTRI de Invitrogen

46 MUCHAS GRACIAS POR SU ATENCIÓN!!!
Diseño de primers Preguntas…? Dudas…? MUCHAS GRACIAS POR SU ATENCIÓN!!!
