1 LAS NUEVAS REDES DE TRANVÍAS DEL ÁREA METROPOLITANA DE BARCELONA Joan Carsi Director Técnico

2 Las redes del TRAM

3 3 Inauguración del Tranvía Diagonal-Baix Llobregat

4 4 Inauguración del Tranvía Sant Martí - Besòs

5 5 Gestión de los Transportes Públicos en Barcelona Continuo Urbano de Barcelona Número de municipios:Número de municipios: Superficie Territorial:Superficie Territorial: Número de habitantes:Número de habitantes: Km (Censo 96) Barcelona LHospitalet de Llobregat Cornellà St. Joan Despí Esplugues St. Just Desvern St. Feliu de Llobregat St. Adrià de Besòs Badalona Sierra de Collserola Rio Llobregat Rio Besòs Mar Mediterráneo Santa Coloma de Gramenet Trambaix Trambesòs

6 6 ACTUAMOS SOBRE PERSONAS QUE VIVEN EN UN RÁDIO DE ACCIÓN DE 500 METROS PRÓXIMOS AL TRAMVIA

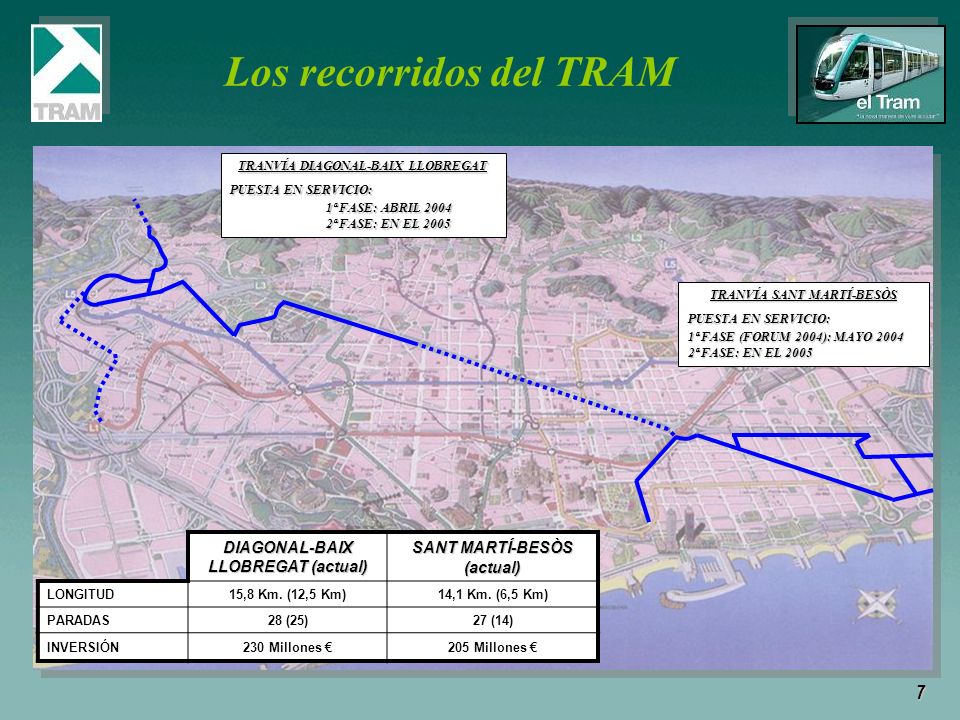

7 7 Los recorridos del TRAM TRANVÍA SANT MARTÍ-BESÒS PUESTA EN SERVICIO: 1ª FASE (FORUM 2004): MAYO ª FASE: EN EL 2005 TRANVÍA DIAGONAL-BAIX LLOBREGAT PUESTA EN SERVICIO: 1ª FASE: ABRIL ª FASE: EN EL 2005 DIAGONAL-BAIX LLOBREGAT (actual) SANT MARTÍ-BESÒS (actual) LONGITUD15,8 Km. (12,5 Km)14,1 Km. (6,5 Km) PARADAS28 (25)27 (14) INVERSIÓN230 Millones 205 Millones

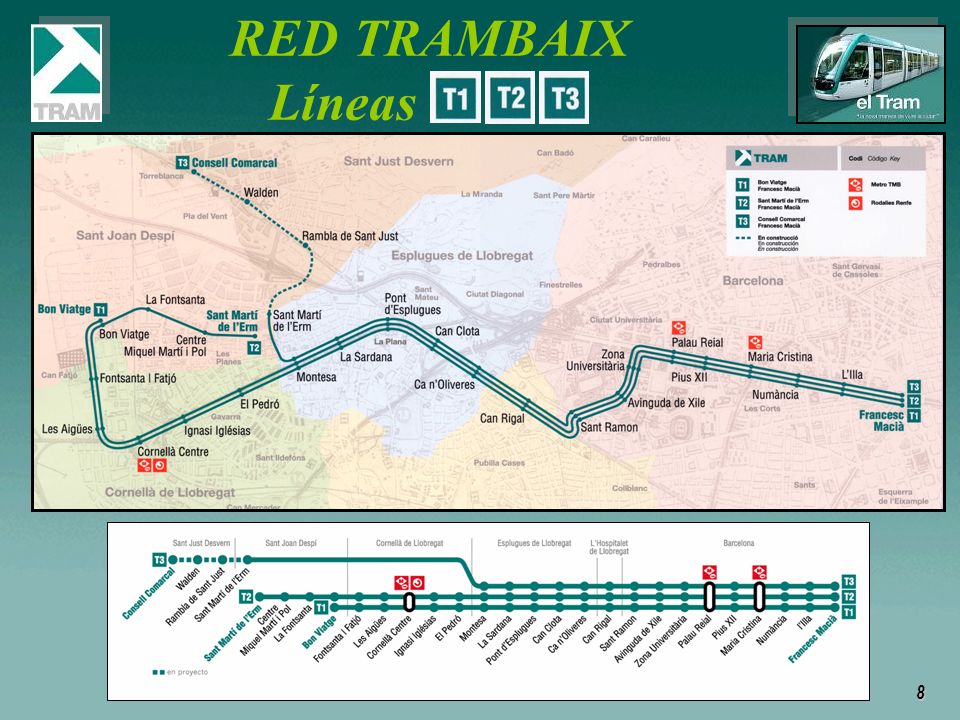

8 8 RED TRAMBAIX Líneas ………

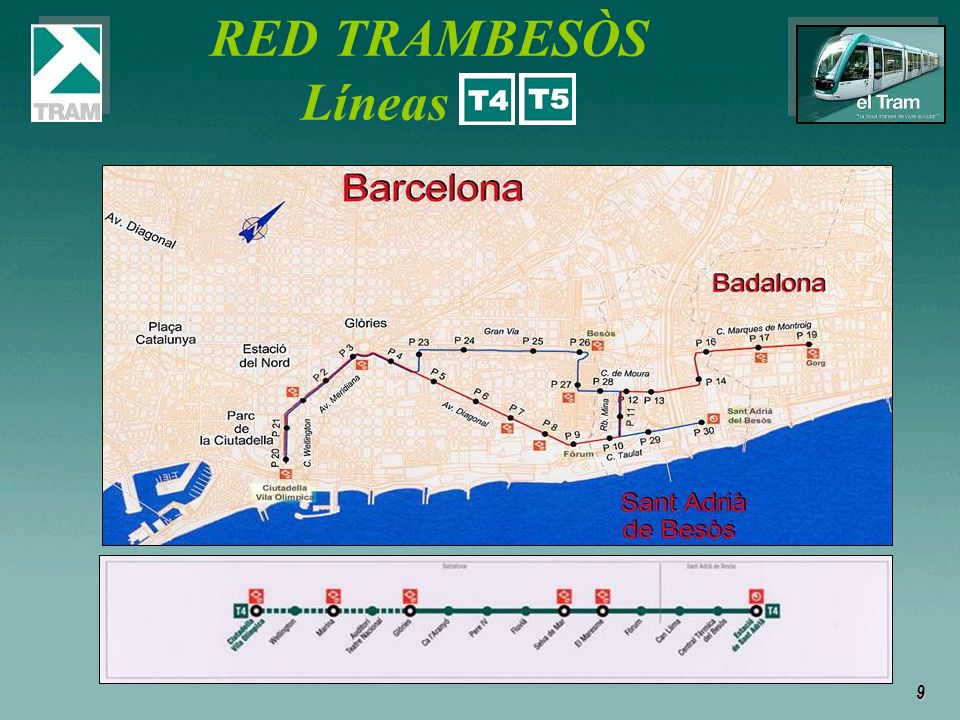

9 9 RED TRAMBESÒS Líneas ……

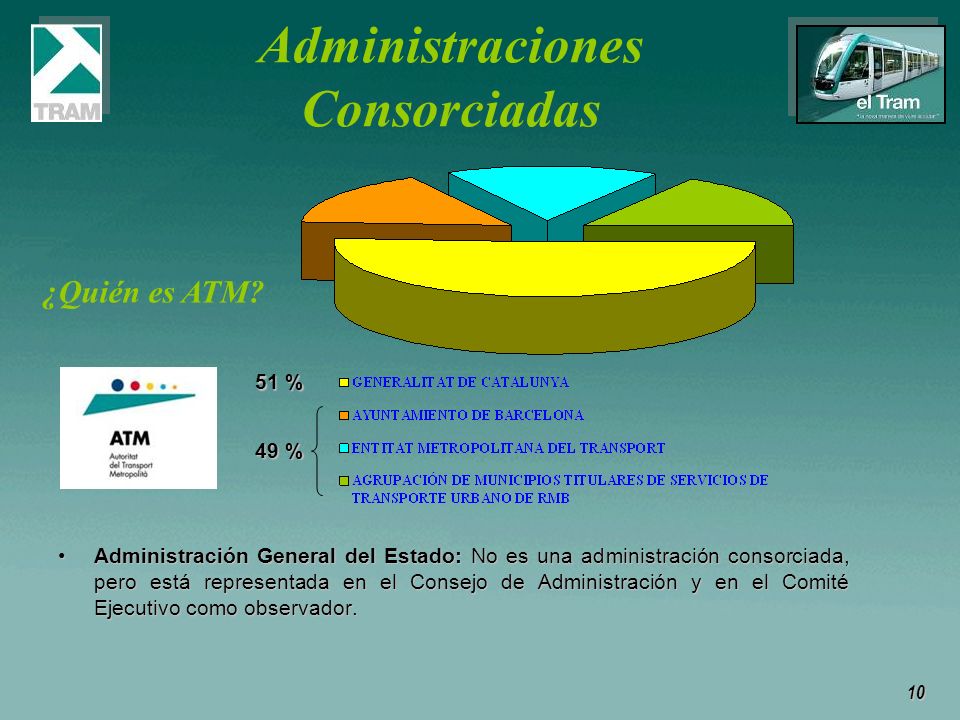

10 10 Administraciones Consorciadas Administración General del Estado: No es una administración consorciada, pero está representada en el Consejo de Administración y en el Comité Ejecutivo como observador.Administración General del Estado: No es una administración consorciada, pero está representada en el Consejo de Administración y en el Comité Ejecutivo como observador. 51 % 49 % ¿Quién es ATM?

11 11 Funciones de ATM Planificación de infraestructuras del transporte (PDI / Plan Director de Infraestructuras). Coordinación de servicios ofrecidos por los operadores (públicos y privados) (Plan de Servicios). Financiación del sistema por parte de las Administraciones (Acuerdos y Convenios de Financiación). Contratos con los operadores. Sistema Tarifario Integrado: Gestión de títulos integrados y revisión anual de precios. Gestión de Proyectos de Infraestructura (Sistema de Tranvía, Intercambiador Central, Metro L9…). Comunicación: Definición y promoción de la imagen corporativa del sistema.

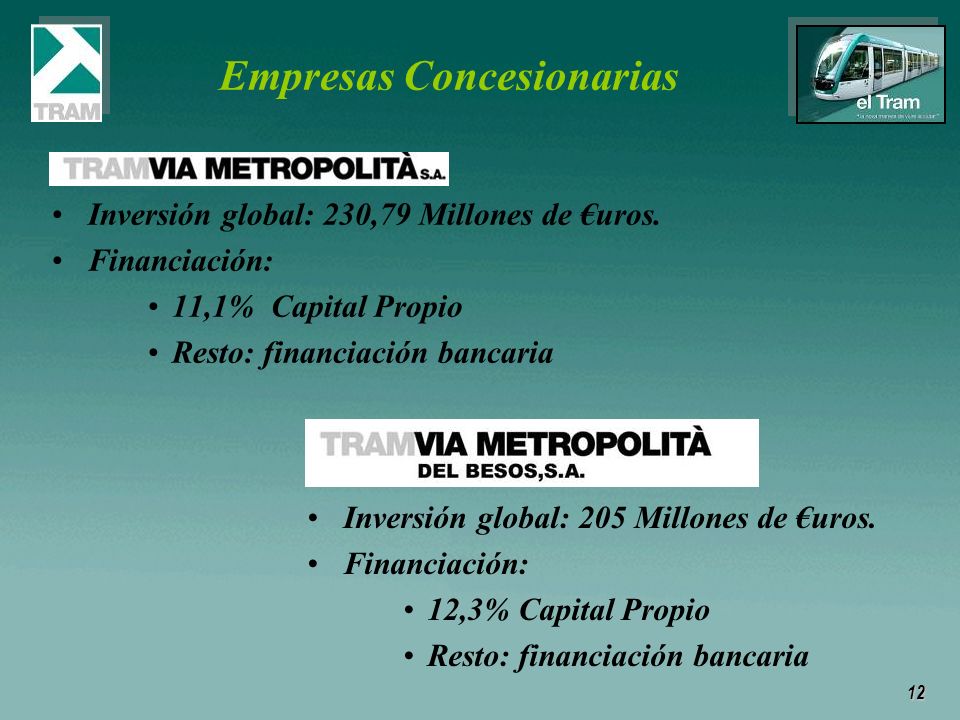

12 12 Empresas Concesionarias Inversión global: 230,79 Millones de uros. Financiación: 11,1% Capital Propio Resto: financiación bancaria Inversión global: 205 Millones de uros. Financiación: 12,3% Capital Propio Resto: financiación bancaria

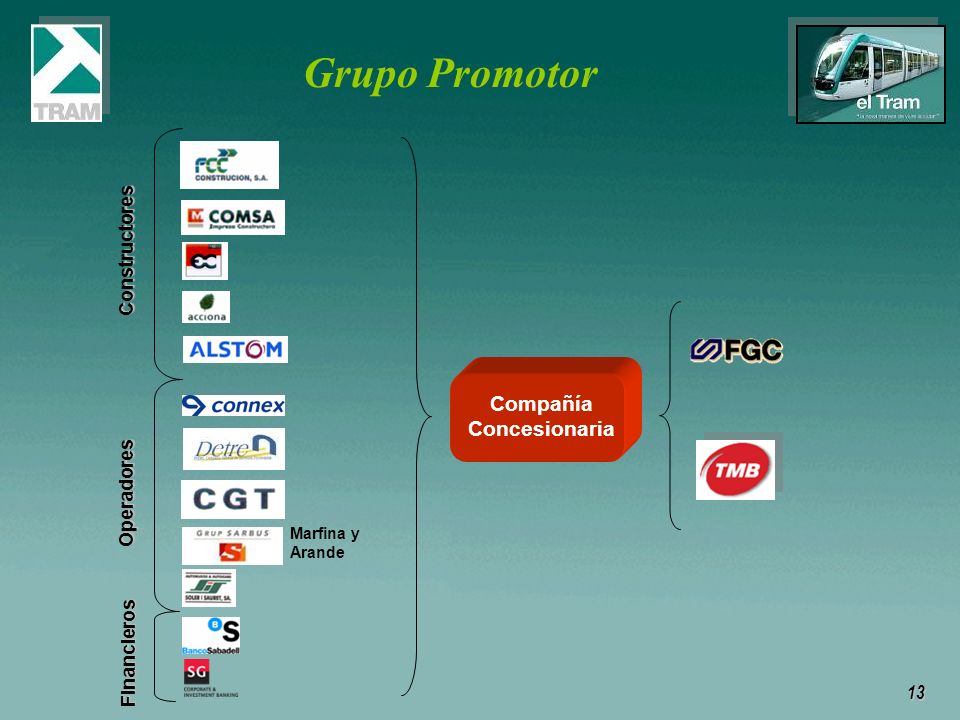

13 13 Grupo Promotor Marfina y Arande Compañía Concesionaria Constructores Operadores Financieros

14 14 Viajeros Evolución validaciones de títulos de transporte según grupo TRAMBAIX TRAMBESÒS

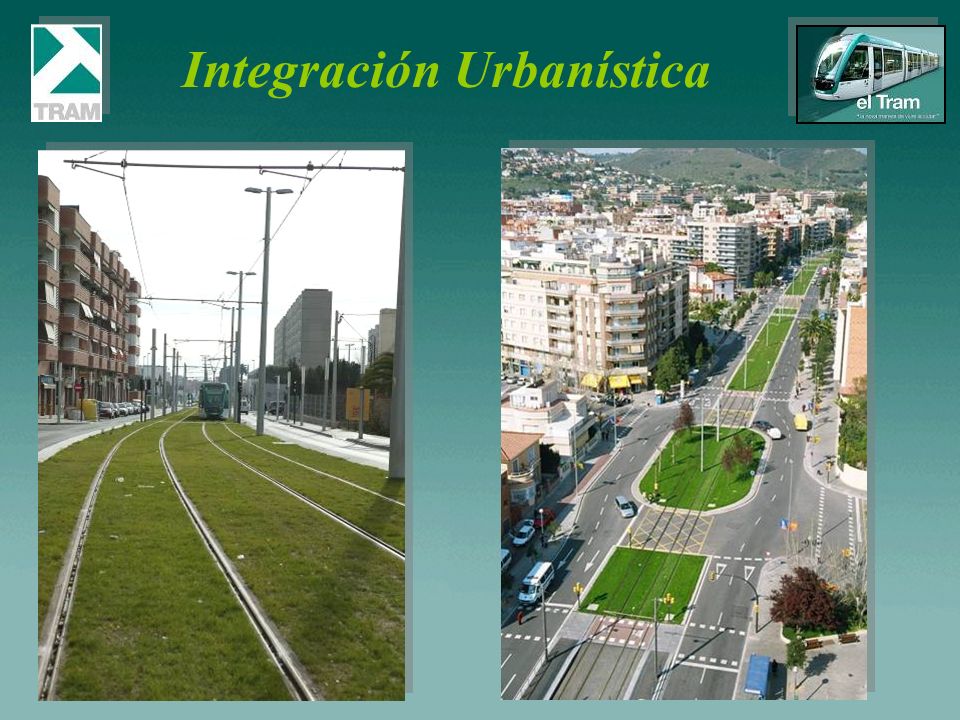

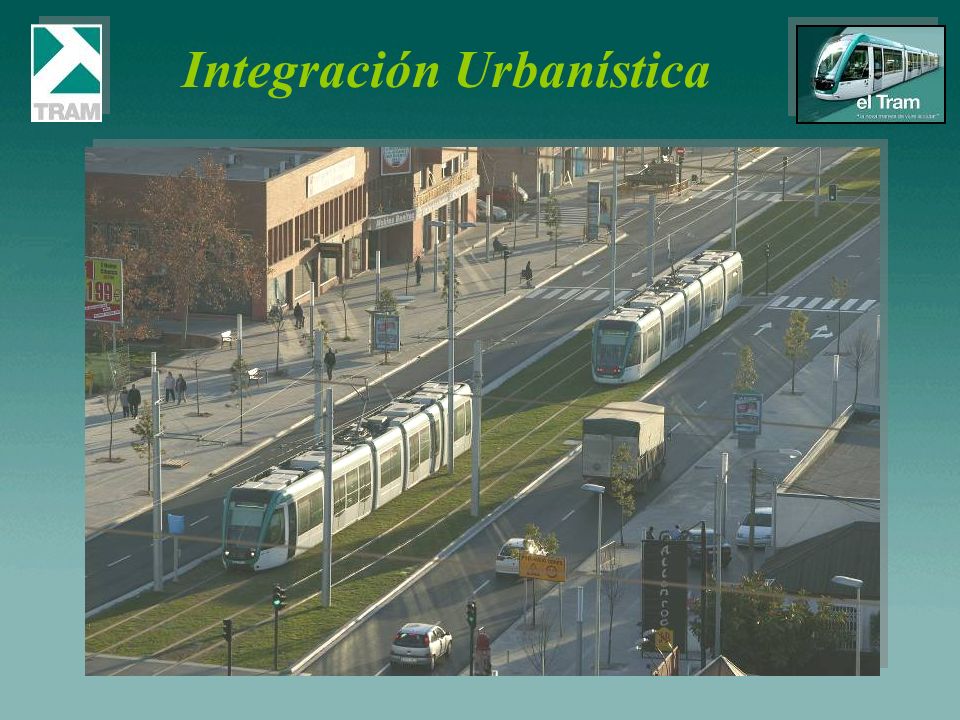

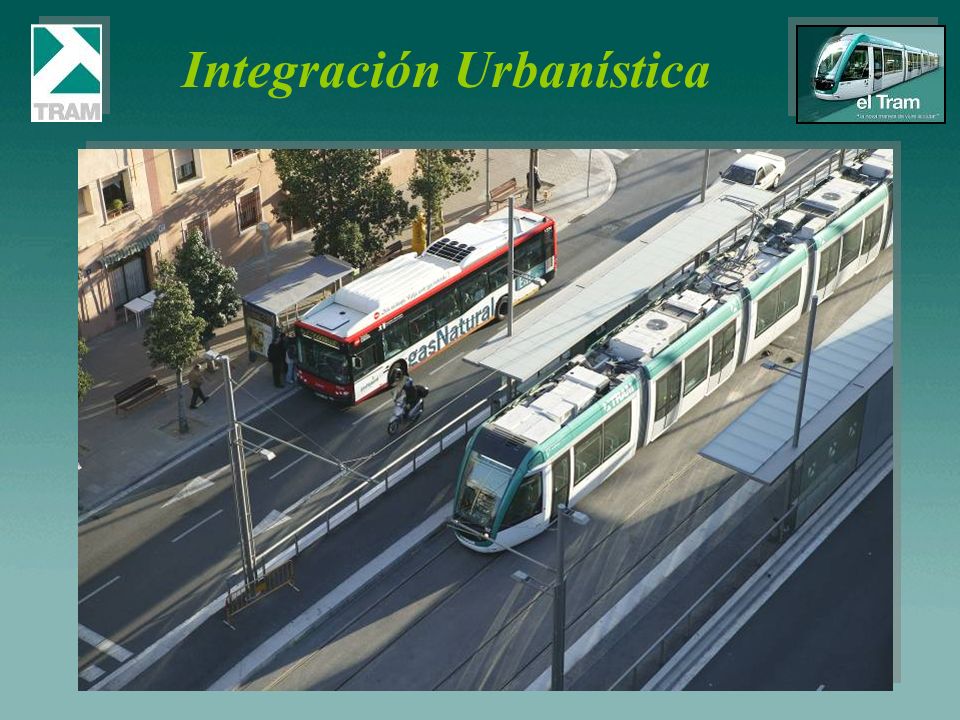

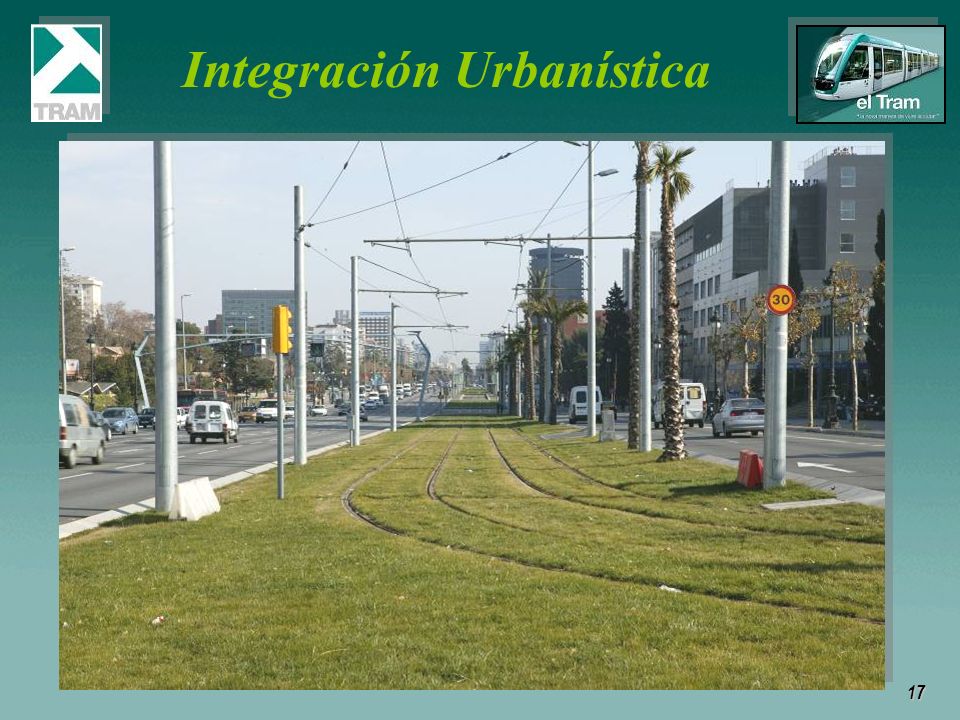

15 Integración Urbanística

16

17 17 Integración Urbanística

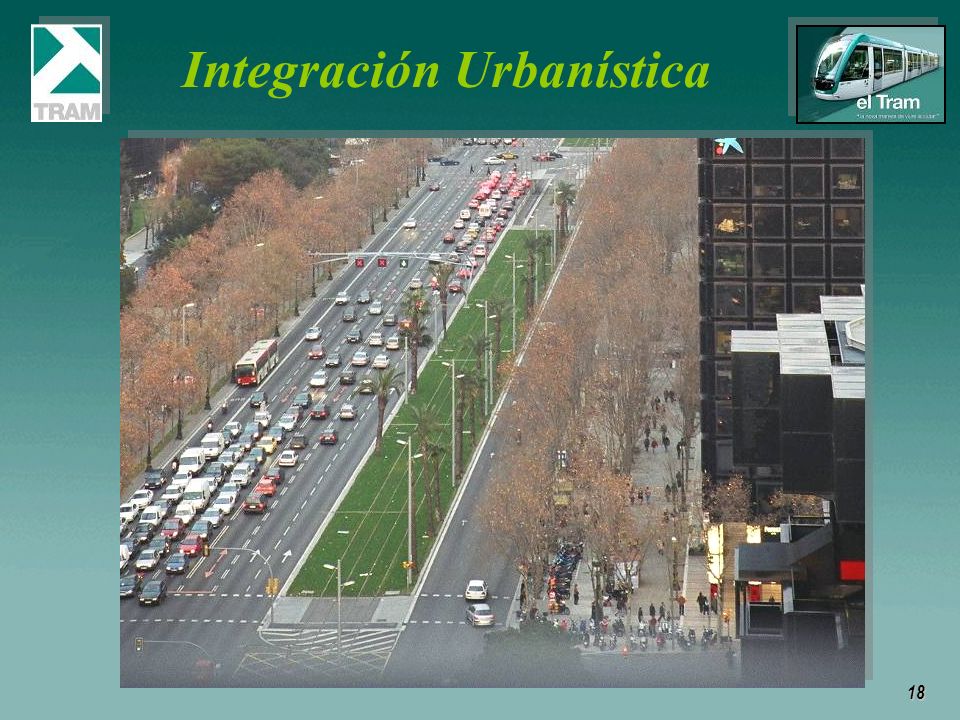

18 18 Integración Urbanística

19

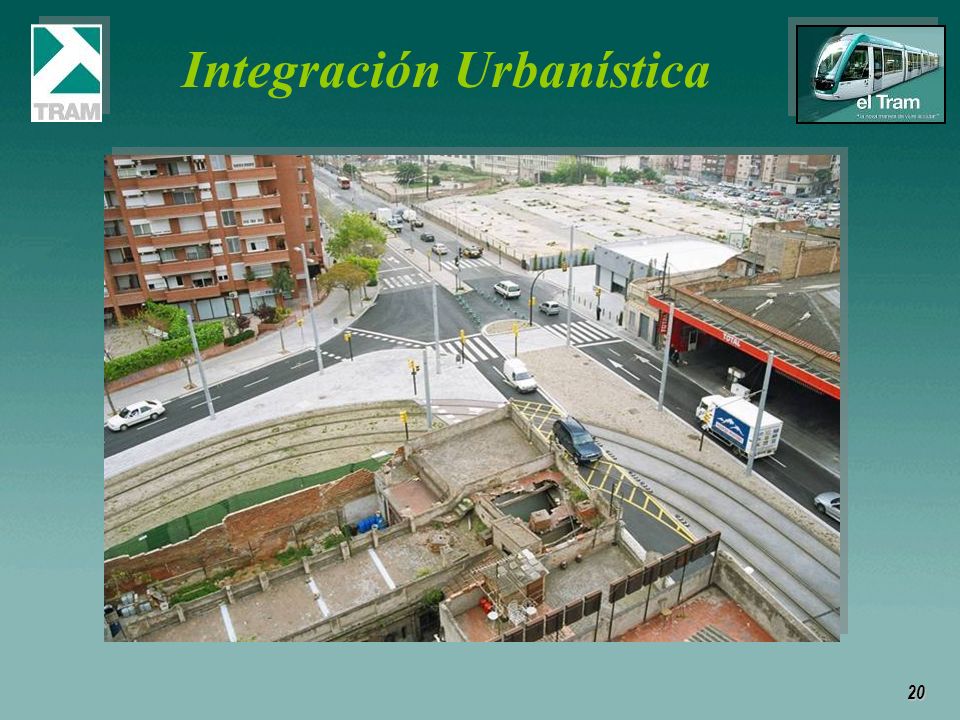

20 20 Integración Urbanística

21

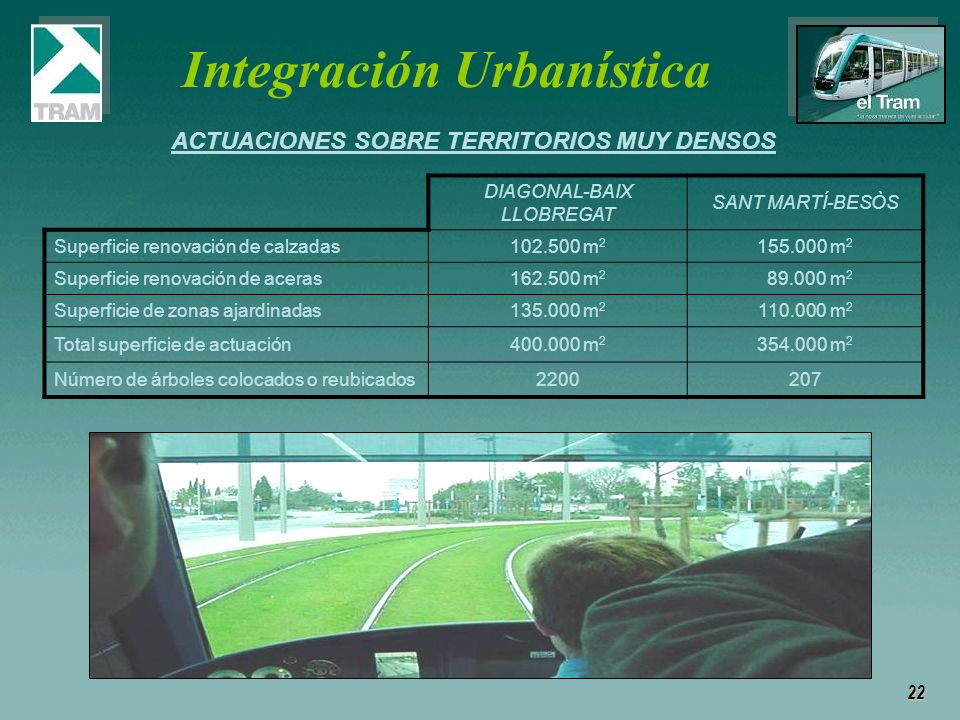

22 22 ACTUACIONES SOBRE TERRITORIOS MUY DENSOS DIAGONAL-BAIX LLOBREGAT SANT MARTÍ-BESÒS Superficie renovación de calzadas m m 2 Superficie renovación de aceras m m 2 Superficie de zonas ajardinadas m m 2 Total superficie de actuación m m 2 Número de árboles colocados o reubicados Integración Urbanística

23 23 Los sistemas

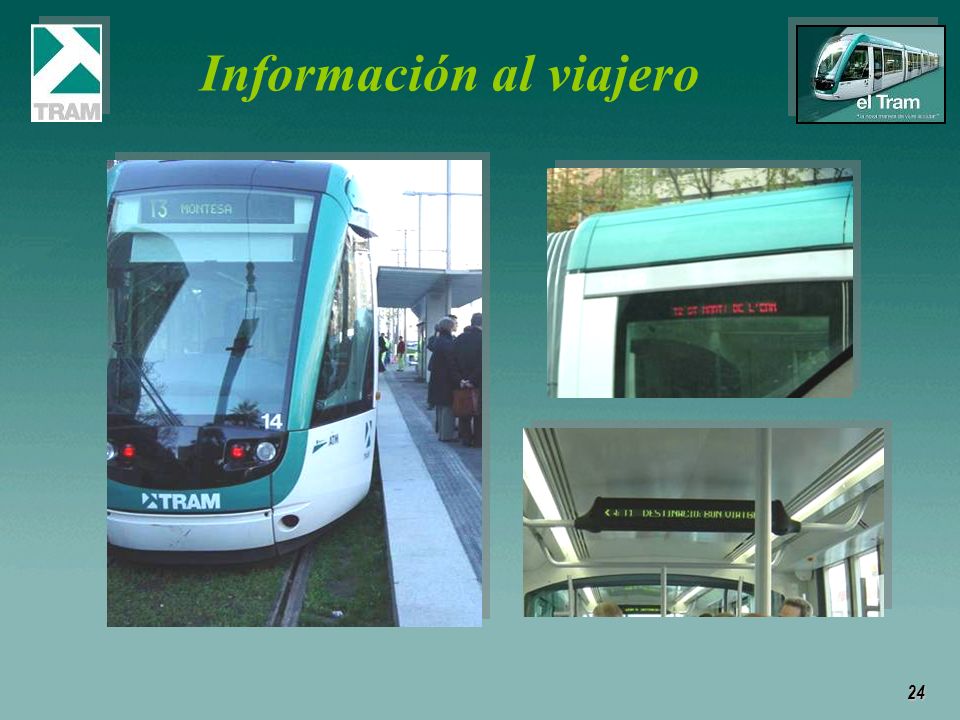

24 24 Información al viajero

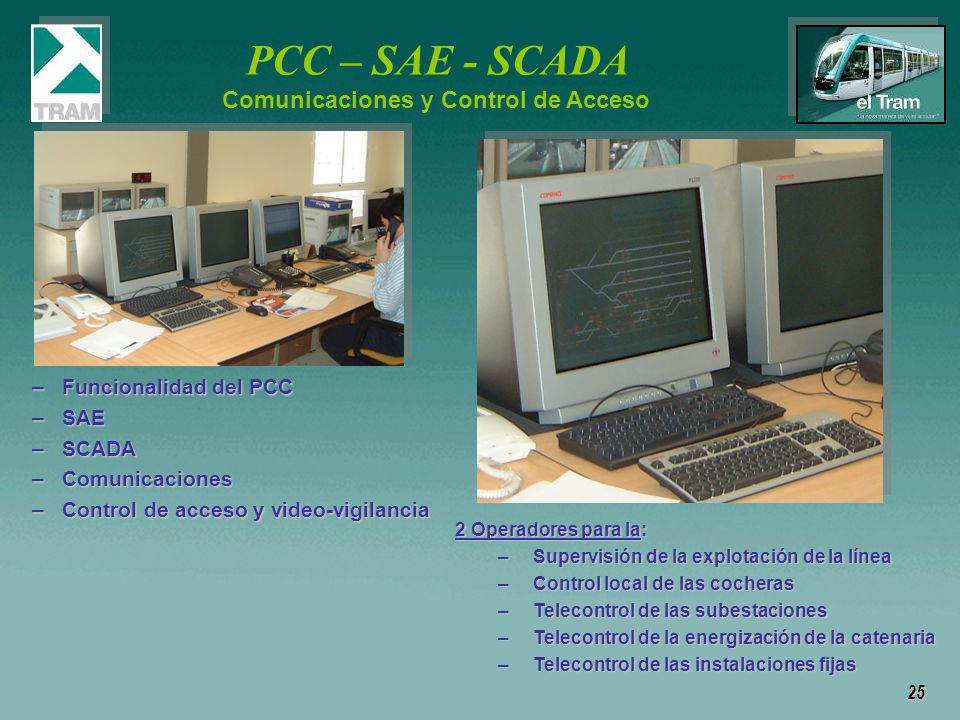

25 25 PCC – SAE - SCADA Comunicaciones y Control de Acceso –Funcionalidad del PCC –SAE –SCADA –Comunicaciones –Control de acceso y video-vigilancia 2 Operadores para la: 2 Operadores para la: – Supervisión de la explotación de la línea – Control local de las cocheras – Telecontrol de las subestaciones – Telecontrol de la energización de la catenaria – Telecontrol de las instalaciones fijas

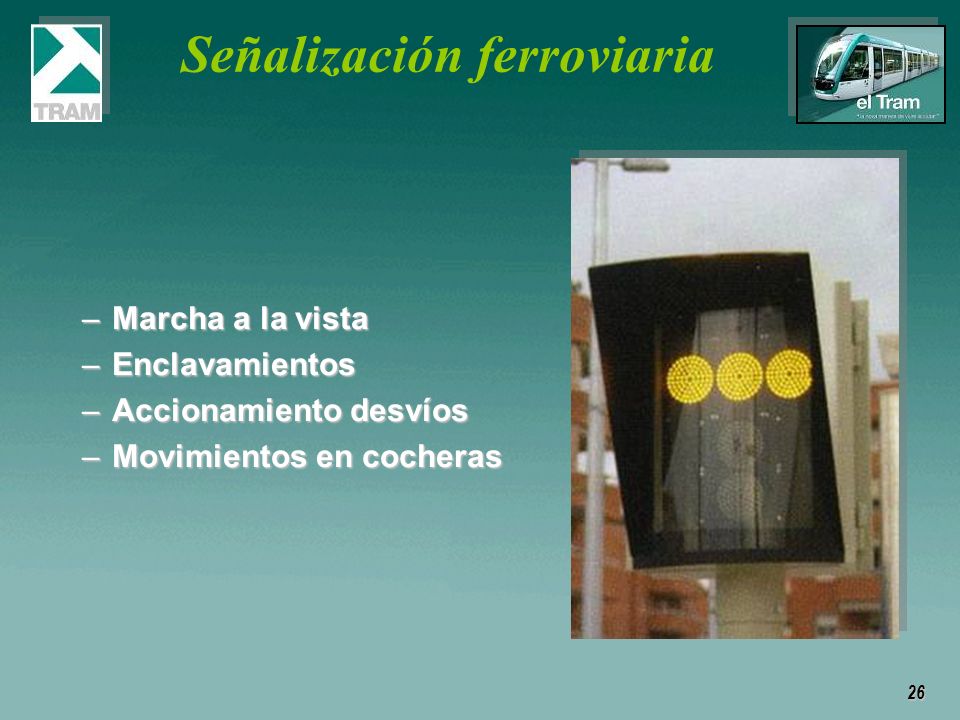

26 26 Señalización ferroviaria –Marcha a la vista –Enclavamientos –Accionamiento desvíos –Movimientos en cocheras

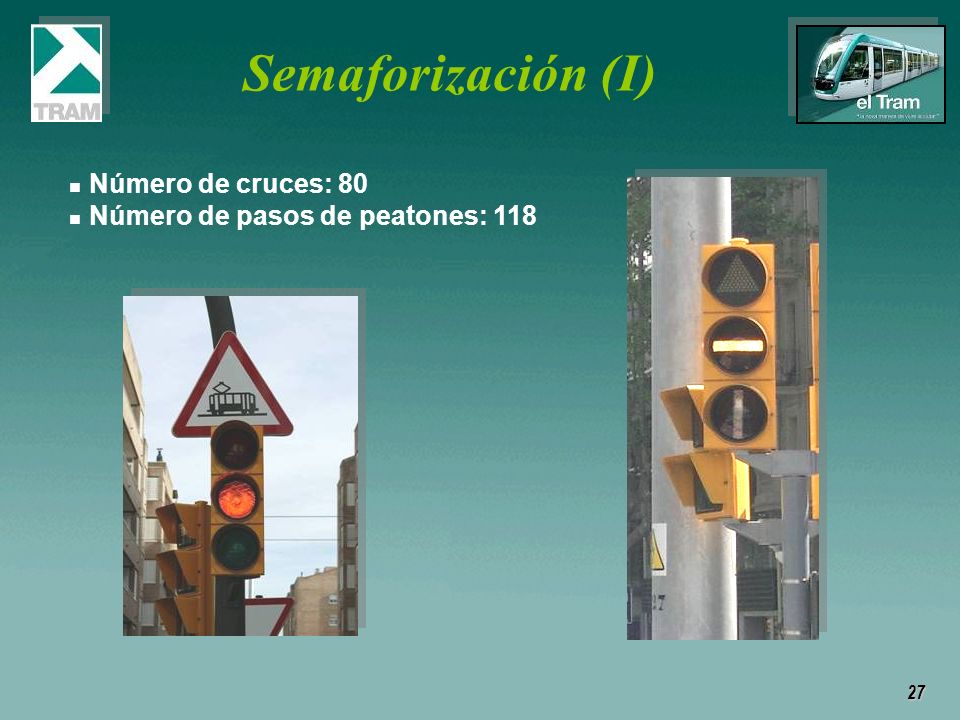

27 27 Semaforización (I) Número de cruces: 80 Número de pasos de peatones: 118

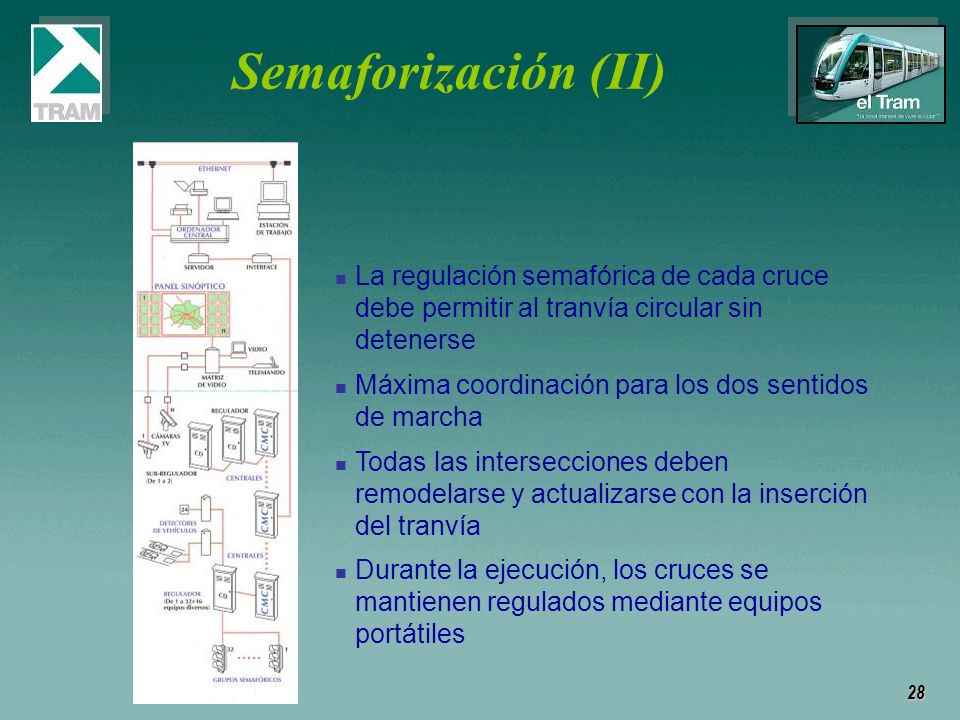

28 28 La regulación semafórica de cada cruce debe permitir al tranvía circular sin detenerse Máxima coordinación para los dos sentidos de marcha Todas las intersecciones deben remodelarse y actualizarse con la inserción del tranvía Durante la ejecución, los cruces se mantienen regulados mediante equipos portátiles Semaforización (II)

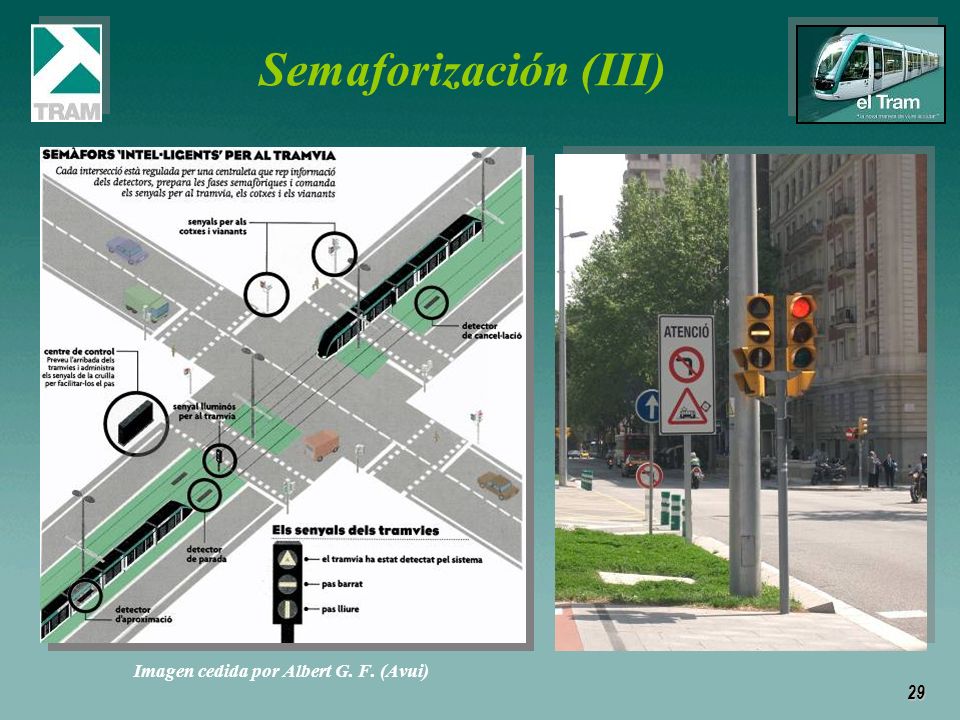

29 29 Semaforización (III) Imagen cedida por Albert G. F. (Avui)

30 30 Integración con los vehículos

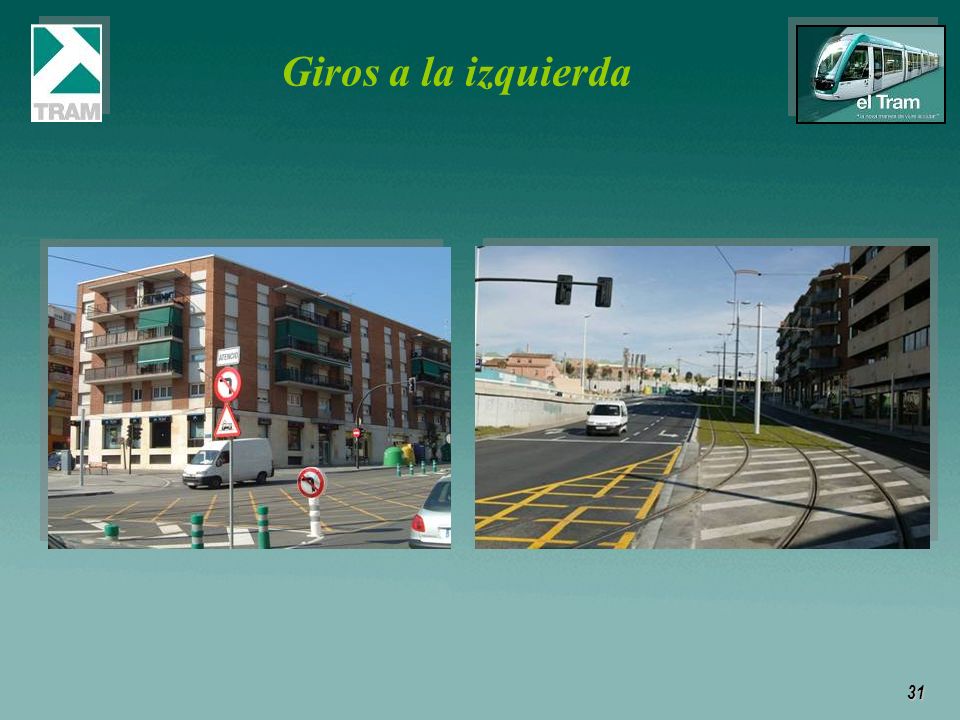

31 31 Giros a la izquierda

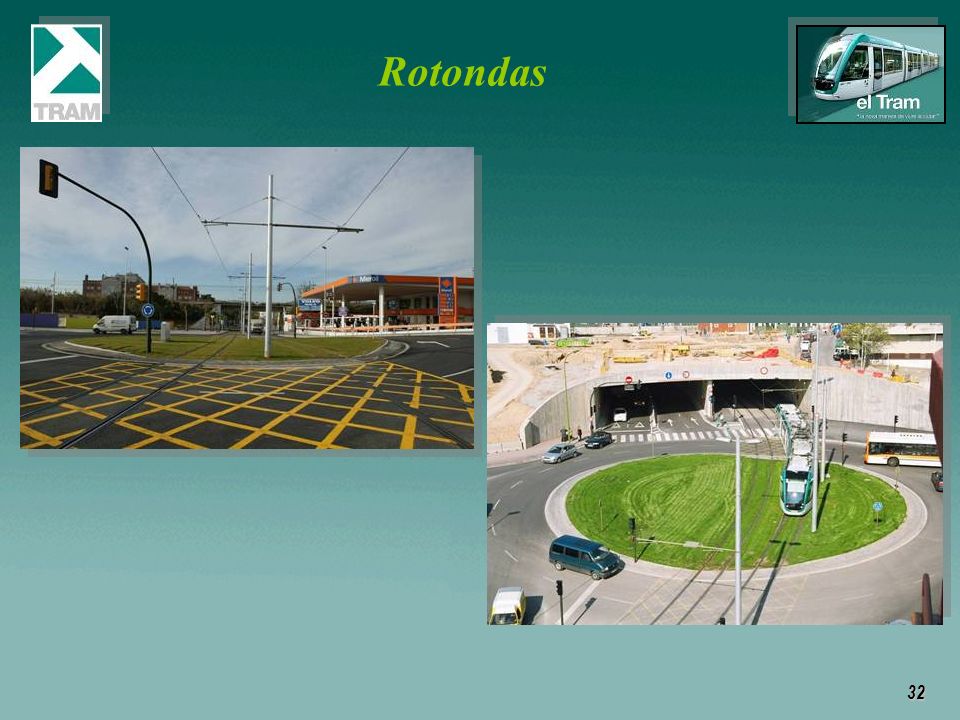

32 32 Rotondas

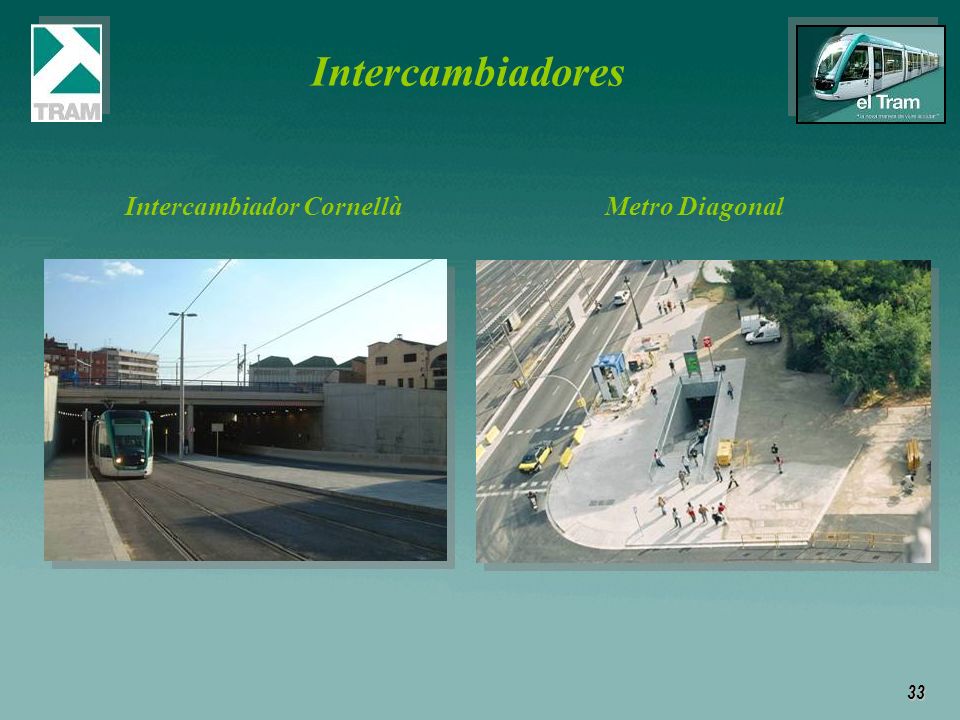

33 33 Intercambiadores Intercambiador CornellàMetro Diagonal

34 34 Energía

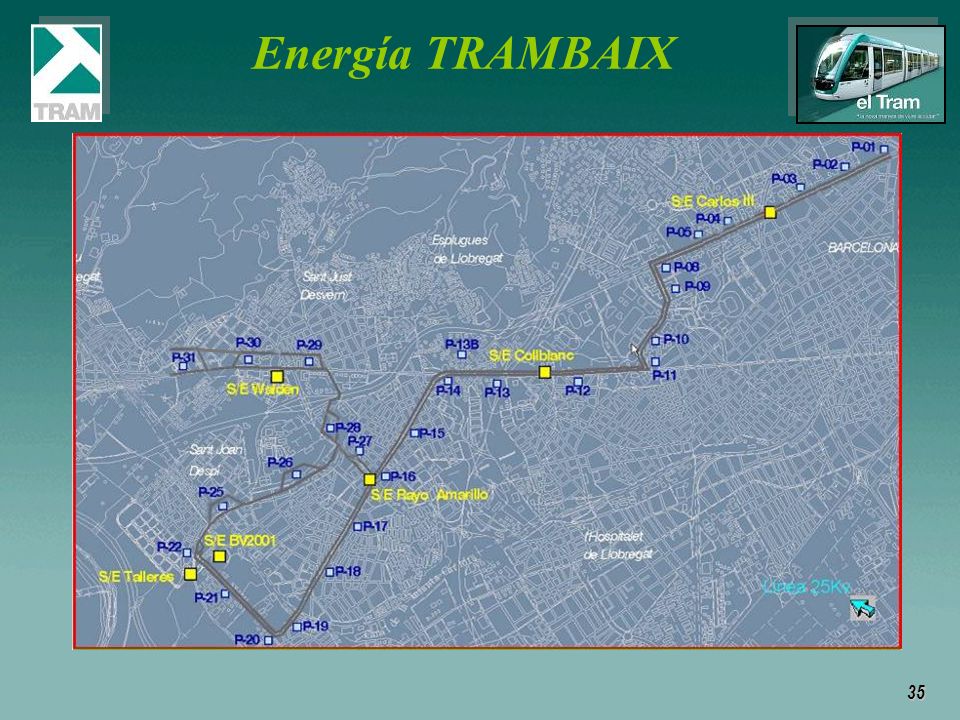

35 35 Energía TRAMBAIX

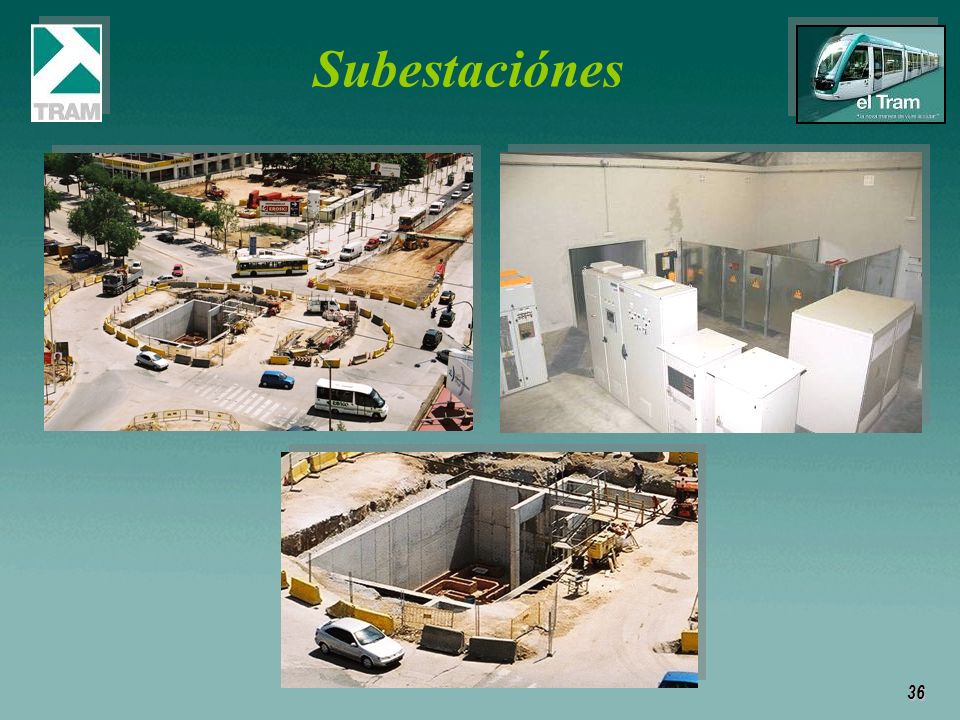

36 36 Subestaciónes

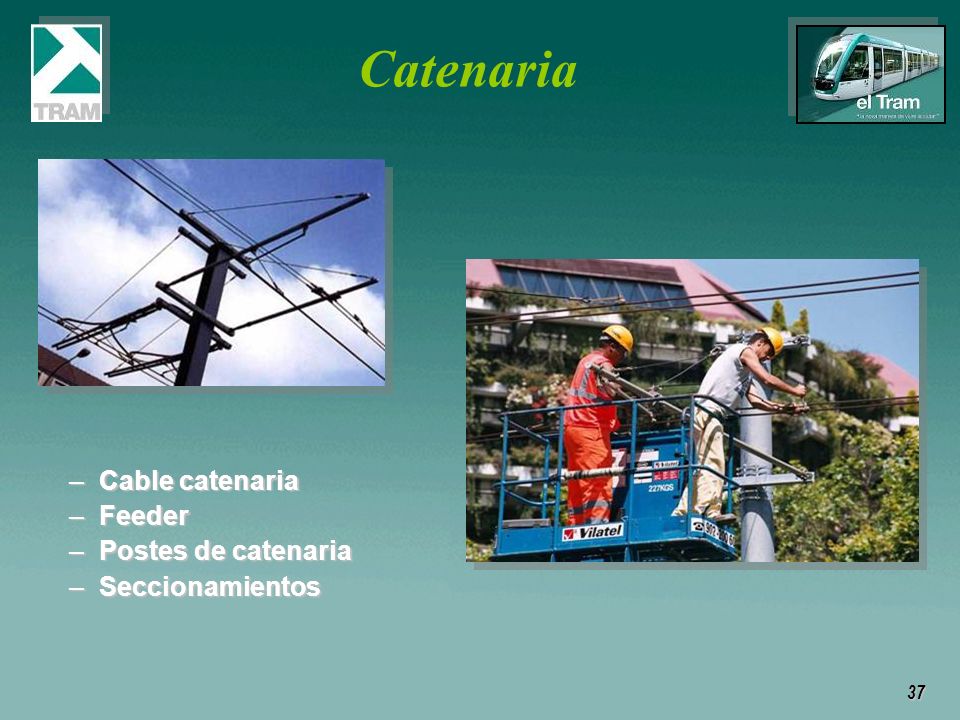

37 37 Catenaria –Cable catenaria –Feeder –Postes de catenaria –Seccionamientos

38 38 El material rodante

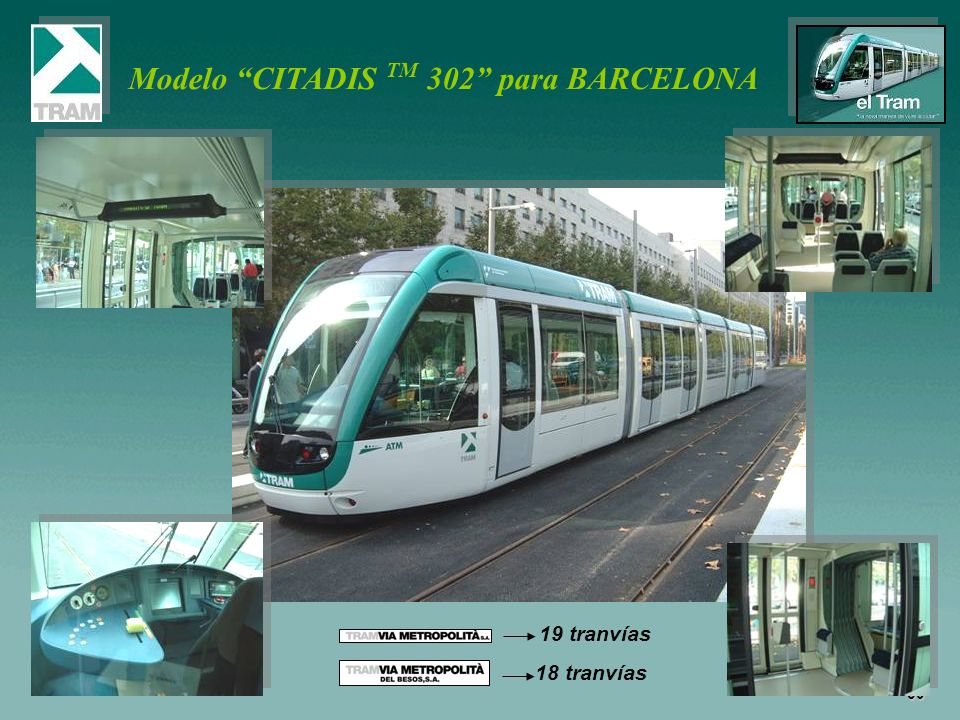

39 39 Modelo CITADIS TM 302 para BARCELONA 19 tranvías 18 tranvías

40 40

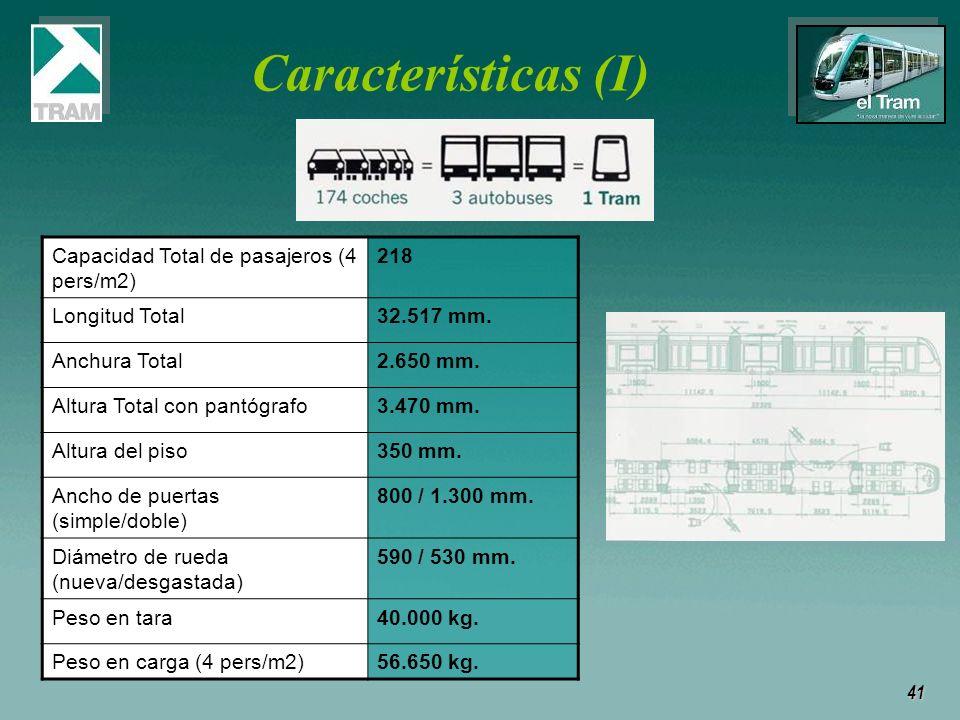

41 41 Características (I) Capacidad Total de pasajeros (4 pers/m2) 218 Longitud Total mm. Anchura Total2.650 mm. Altura Total con pantógrafo3.470 mm. Altura del piso350 mm. Ancho de puertas (simple/doble) 800 / mm. Diámetro de rueda (nueva/desgastada) 590 / 530 mm. Peso en tara kg. Peso en carga (4 pers/m2) kg.

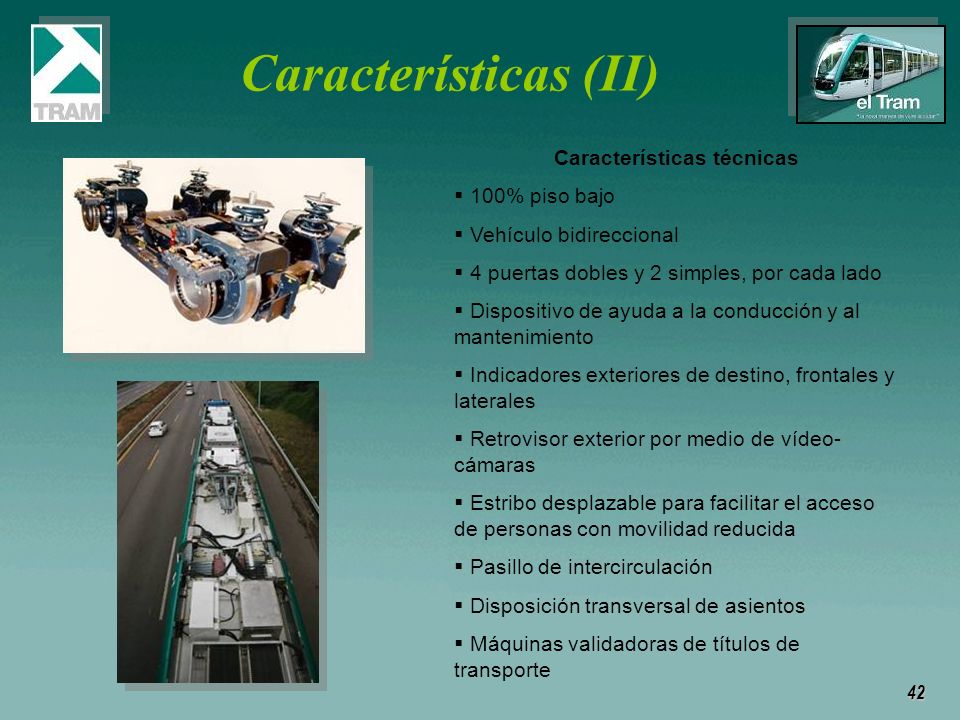

42 42 Características (II) Características técnicas 100% piso bajo Vehículo bidireccional 4 puertas dobles y 2 simples, por cada lado Dispositivo de ayuda a la conducción y al mantenimiento Indicadores exteriores de destino, frontales y laterales Retrovisor exterior por medio de vídeo- cámaras Estribo desplazable para facilitar el acceso de personas con movilidad reducida Pasillo de intercirculación Disposición transversal de asientos Máquinas validadoras de títulos de transporte

43 43 Eliminaciones de ruidos y vibraciones

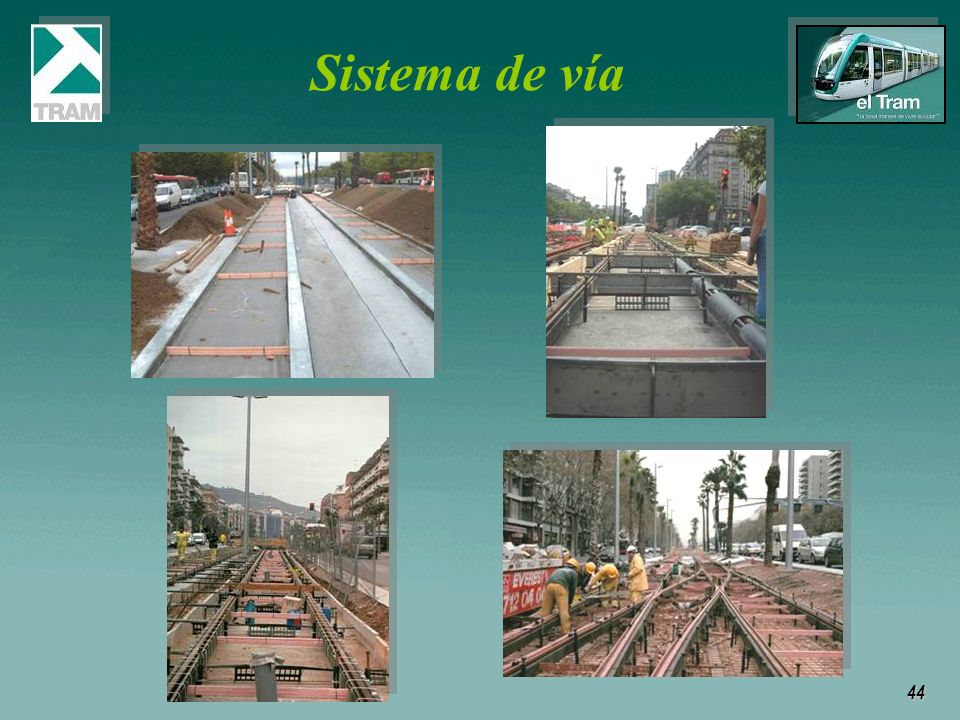

44 44 Sistema de vía

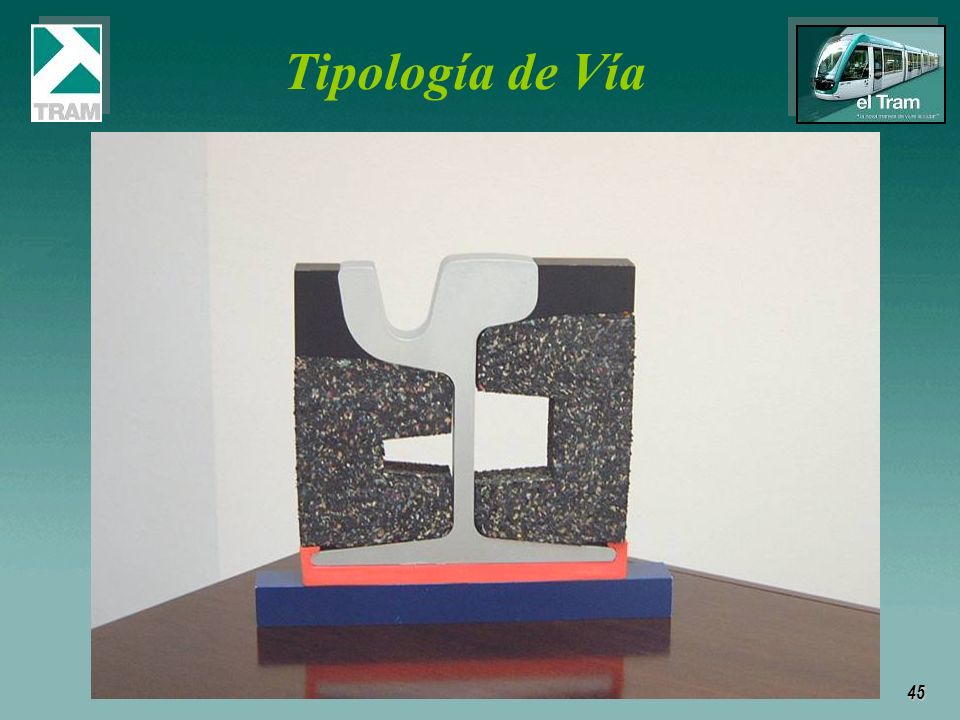

45 45 Tipología de Vía

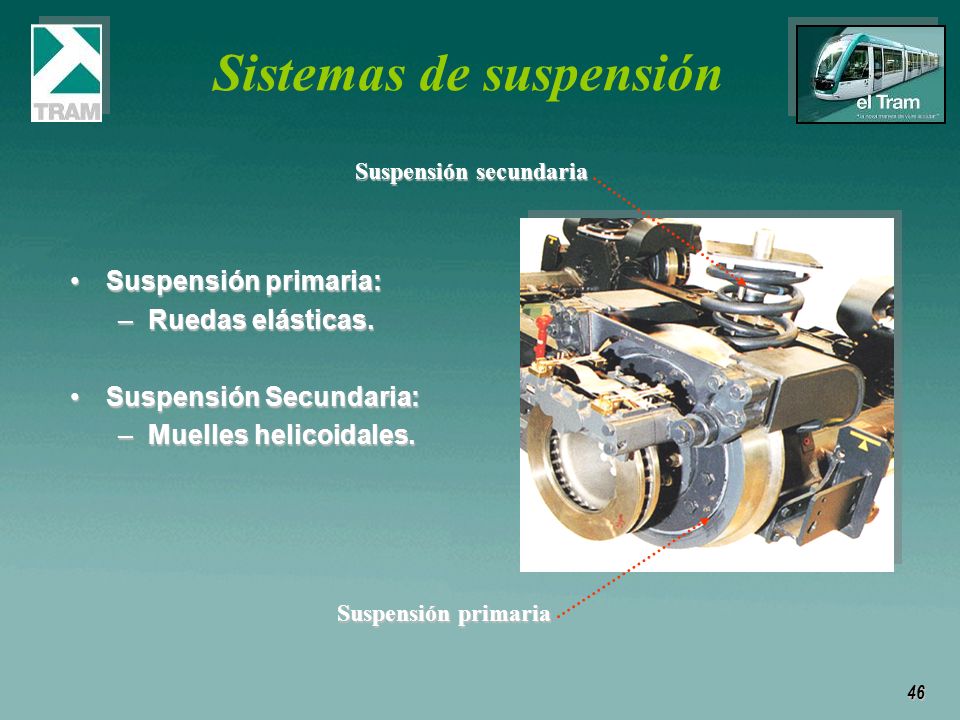

46 46 Suspensión primaria:Suspensión primaria: –Ruedas elásticas. Suspensión Secundaria:Suspensión Secundaria: –Muelles helicoidales. Suspensión primaria Suspensión secundaria Sistemas de suspensión

47 47 Las paradas

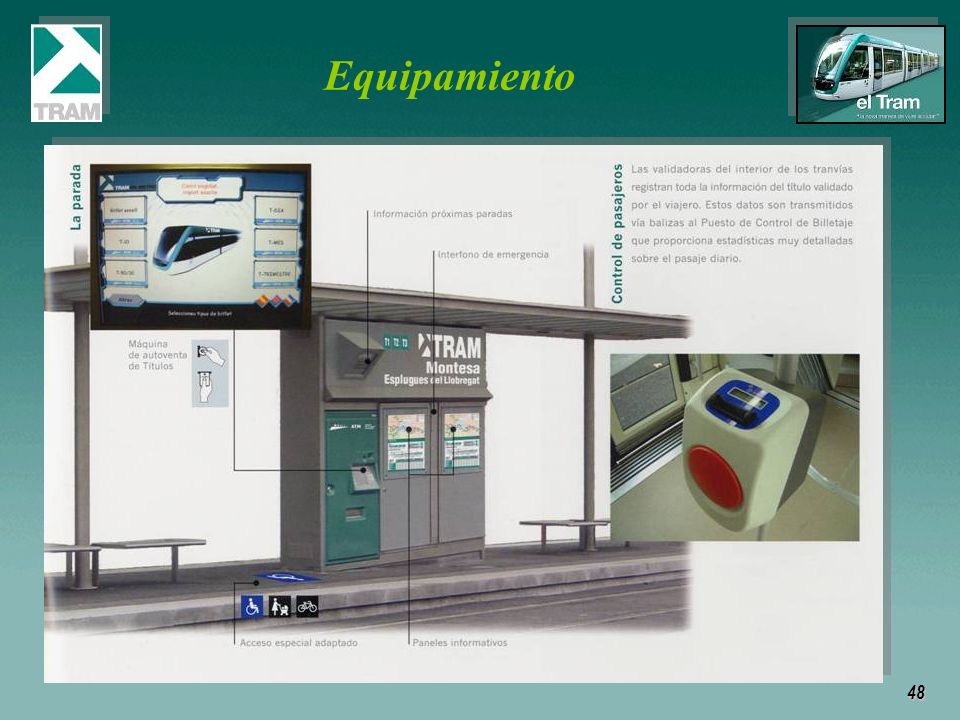

48 48 Equipamiento

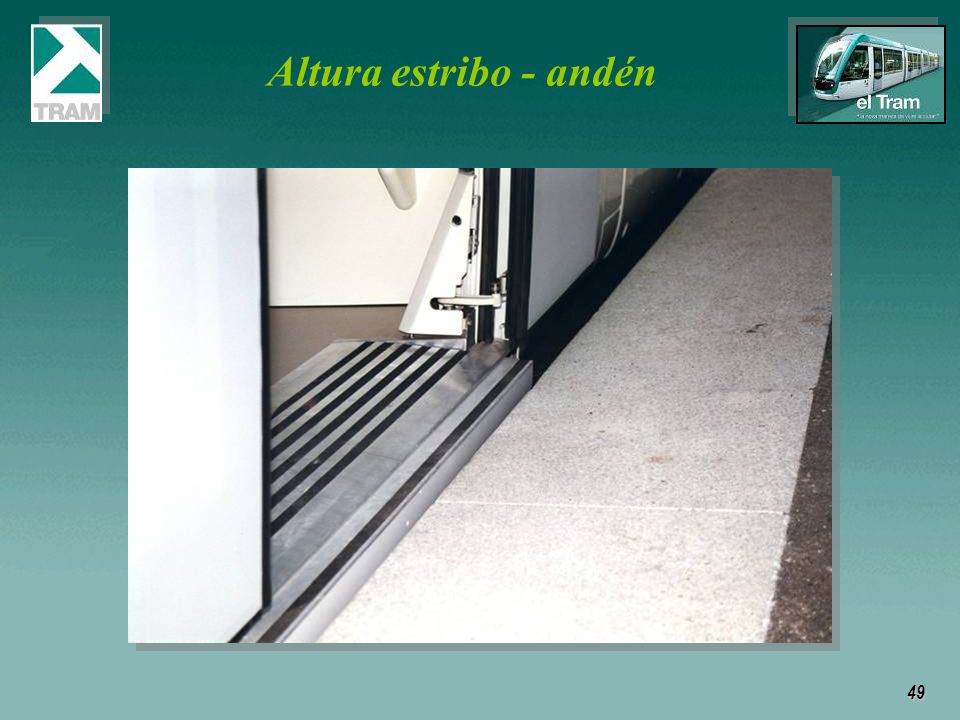

49 49 Altura estribo - andén

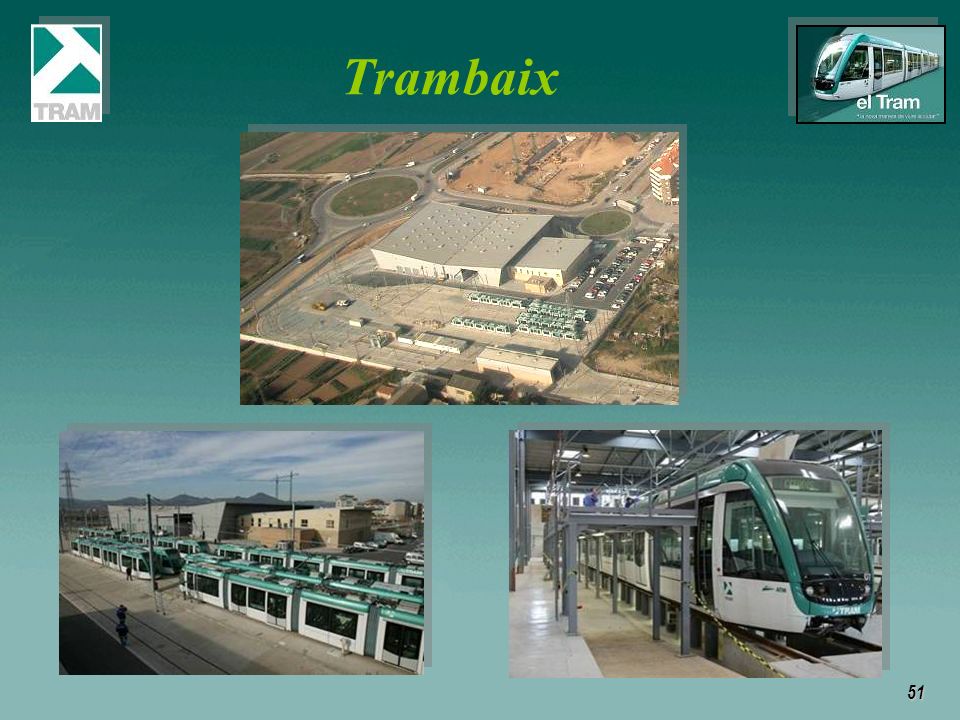

50 50 Cocheras y Talleres

51 51 Trambaix

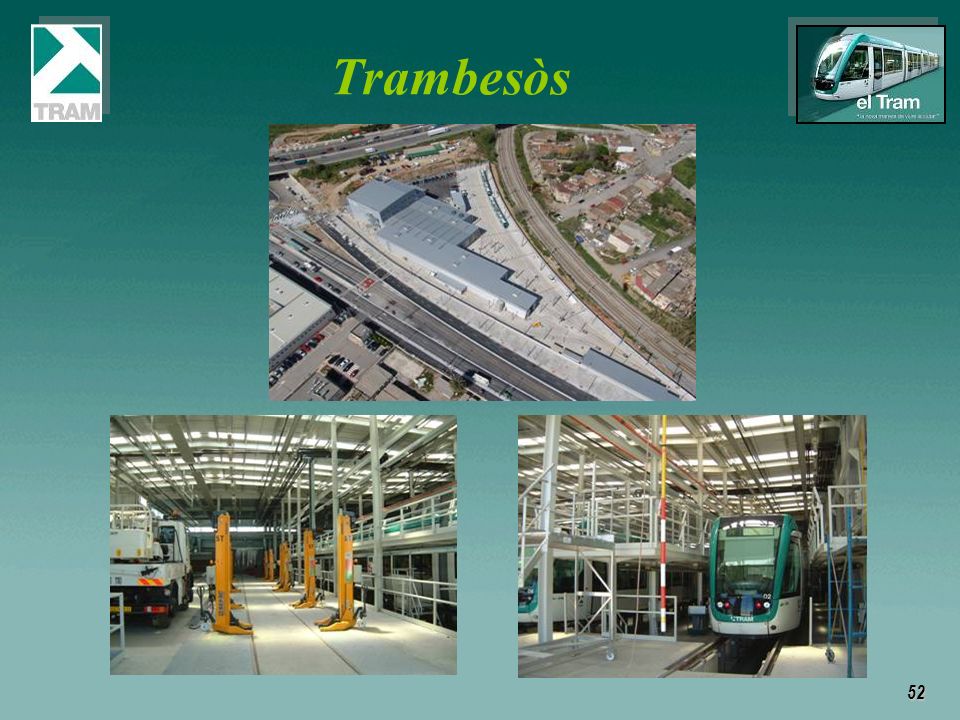

52 52 Trambesòs
