Operadores mecanicos Jeimy Alejandra Diaz Juan Esteban Ospina Vega.

Presentaciones similares


Presentación del tema: "Operadores mecanicos Jeimy Alejandra Diaz Juan Esteban Ospina Vega."— Transcripción de la presentación:

1 operadores mecanicos Jeimy Alejandra Diaz Juan Esteban Ospina Vega

2 operadores un operador es cualquier objeto capaz de realizar una función dentro de un conjunto tipos de operadores : biela husillo plano inclinado rueda dentada sinfín tirafondo tornillo tuerca cigueñal excéntrica polea cremallera leva rampa cuña manivela rodillo émbolo palanca rueda

3 clasificación de los operadores 1.- OPERADORES QUE ACUMULAN ENERGÍA MECÁNICA 1.1.- Gomas 1.2.- Muelles 1.3.- Resortes 2.- OPERADORES QUE TRANSFORMAN Y TRANSMITEN LA ENERGÍA MECÁNICA 2.1- Soportes 2.2.- La Palanca 2.3.- Ruedas de fricción 2.4.- Poleas 2.5.- Transmisión por cadena 2.6.- Ruedas dentadas o engranajes 3.- OTROS OPERADORES MECÁNICOS 3.1.- Tornillo – tuerca 3.2.- Tornillo sin fin 3.3.- Mecanismo Leva – seguidor

4 tipos de operadores más importantes Palanca: es un máquina simple de transmisión lineal que puede girar alrededor de un punto de apoyo polea: es una polea: rueda que gira libremente alrededor de su eje está en un canal de superficie que guía a una cuerda, cadena que recibe o d movimiento plano inclinado: es una máquina simple que consiste en una superficie plana y se utiliza para elevar cuerpos a cierta altura la rueda: es una pieza mecánica circular que gira alrededor de un eje polea simple móvil: es una polea de gancho conectada a una cuerda tiene 2 extremos uno que se llama punto fijo y el otro conectada a un mecanismo de tracción

5 biela pieza de una máquina que sirve para transformar el movimiento rectilíneo en movimiento de rotación o viceversa

6 el sinfín disposición que transmite el movimiento entre ejes que están en ángulo recto. Cada vez que el tornillo sin fin da una vuelta completa, el engranaje avanza un número de diente igual al número de entradas del sinfín

7 Un cigüeñal es una pieza del motor del automóvil y otras máquinas que consiste en un eje con varios codos, en cada uno de los cuales se ajusta una biela, y está destinada a transformar el movimiento rectilíneo de los pistones el rotativo, o viceversa.

8 En mecánica, una cremallera es un prisma rectangular con una de sus caras laterales tallada con dientes.

9 La cuña es un amplificador de fuerzas (tiene ganancia mecánica). Su forma de actuar es muy simple: transforma una fuerza aplicada en dirección al ángulo

10 émbolo Pieza de una bomba o del cilindro de un motor que se mueve hacia arriba o hacia abajo impulsando un fluido o bien recibiendo el impulso de él.

11 husillo Tornillo metálico o de madera utilizado para el movimiento de las prensas y otras máquinas similares.

12 tornillo Un tornillo autorroscante o tirafondos es un tipo de tornillo que tiene la capacidad de avanzar a medida que se hace girar, creando al mismo tiempo su propia rosca. Esta capacidad es a veces posible gracias a un vacío en la continuidad de la rosca del tornillo.

13 excéntrica Elemento mecánico circular que gira en torno a un eje que no pasa por su centro geométrico.

14 leva Pieza mecánica que sirve para transformar el movimiento circular continuo en movimiento rectilíneo alternativo, o viceversa.

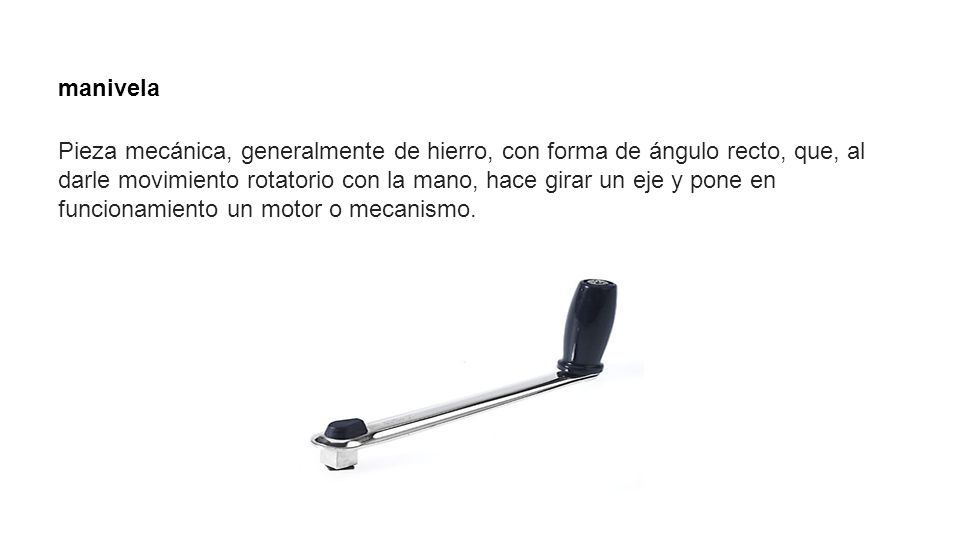

15 manivela Pieza mecánica, generalmente de hierro, con forma de ángulo recto, que, al darle movimiento rotatorio con la mano, hace girar un eje y pone en funcionamiento un motor o mecanismo.

16 polea palanca máquina simple que consiste esencialmente en una barra que se apoya o puede girar sobre un punto (punto de apoyo o fulcro) y está destinada a vencer una fuerza (resistencia) mediante la aplicación de otra fuerza (potencia).

17 tuerca Pieza generalmente metálica, de cuatro o seis lados, con un agujero circular en el centro labrado en forma helicoidal que se ajusta a la rosca de un tornillo para fijarlo.

18 El plano inclinado es una máquina simple que consiste en una superficie plana que forma un ángulo agudo con el suelo y se utiliza para elevar cuerpos

19 Esta rueda intermedia permite variar la relación de transmisiones la razón geométrica entre la velocidad de salida y la velocidad

20 tirafondo Tornillo para asegurar, especialmente en la madera, algunas piezas de hierro.

21 muelles son elementos mecánicos que pueden recuperar su estado inicial una vez que ha cesado la deformación a la que han estado sometidos

22 palanca La palanca es una máquina simple cuya función es transmitir fuerza y desplazamiento.... Puede utilizarse para amplificar la fuerza mecánica

23 ruedas de fricción Sus aplicaciones prácticas son muy limitadas debido a que no puede transmitir grandes esfuerzos entre los ejes, pues todo su funcionamiento se basa en la fricción que se produce entre las dos ruedas. Lo podemos encontrar en las dinamos de la bicicletas, sistemas de transmisión de movimiento a norias y balancines, tocadiscos

24 transmisión por cadena Transmisión por Cadena. Este tipo de transmisiones trabaja de acuerdo con el principio de engranaje. La transmisión por cadena consta de la rueda de cadena conductora, de la rueda conducida y de la cadena que abraza las ruedas y engrana con sus dientes

25 soportes Estos equipos son un soporte adicional para sujetar la aeronave cuando se están realizando tareas de mantenimiento con gatos.
