TEORIA DE MAQUINAS EMPACADORAS

Presentaciones similares


Presentación del tema: "TEORIA DE MAQUINAS EMPACADORAS"— Transcripción de la presentación:

1

2 TEORIA DE MAQUINAS EMPACADORAS

3 Interacción con los diferentes materiales de empaque.
OBJETIVOS Mayor conocimiento de los diferentes sistemas automáticos de empaque: dosificación y confeccionadoras Vs productos a empacar. Interacción con los diferentes materiales de empaque. Eventos frecuentes de operación

4 TEORIA DE MAQUINAS EMPACADORAS
CARACTERISTICAS Y FUNCIONAMIENTO SELECCIÓN DE LOS SUSTRATOS CONCEPTOS BASICOS DE OPERACION CONCLUSIONES Insertar diapositiva de portada

5 SISTEMAS DE EMPAQUE El dosificador de los productos La confeccionadora de Bolsas El empaque secundario Los embalajes

6 SISTEMAS DE DOSIFICACIÓN
Acumuladores o Manual: Galletas tipo Saltin, Wafer, Chocolatinas, Barras de Cereal y piezas compactas solas o agrupadas. Pesadoras: productos amorfos, livianos o Frágiles: fritos, expandidos, caramelos otros Tornillo sin fin: Micropulverizados, harinas, café, Condimentos, Agroquímicos.

7 SISTEMAS DE DOSIFICACIÓN
Volumétrico: Cereales, Granos, expandidos de Maiz y productos que fluyan con facilidad, Por Gravedad: Agua, Jugos, Leche y otros Líquidos

8 DOSIFICADOR DE TORNILLO SIN FIN

9 DOSIFICADOR VOLUMETRICO DE COPAS

10 PESADORA MULTICABEZAL

11 MULTICABEZAL

12 MAQUINAS EMPACADORAS CONVENCIONALES
Verticales 3 selles tipo Cojín Calor constante Horizontales 3 selles Flow Pack Verticales selles tipo Sachet Horizontales 3 o 4 selles tipo Sachet Verticales 3 selles por impulso ( PE ) Verticales de 3 selles mordazas rotativas HS Disminuir letra y colocarle entranda de item por item

13 MAQUINAS VERTICALES CONDICIONES DE OPERACION
La confeccionadora de las bolsas El tipo de arrastre La velocidad de dosificado Tamaño de el paquete La estructura a utilizar Colocar titulo de cada uno

14

15

16 TIPOS DE ARRASTRE Por correas y presión Verticales Por correas y vacío Verticales Con porta mordazas móvil Verticales Con rodillos grabados Horizontales – Sachet El tipo de arrastre de acuerdo al material- acorde con la forma de selle ventral.

17 CORREAS DE ARRASTRE POR CONTACTO

18 CORREAS DE ARRASTRE POR CONTACTO

19 CORREAS DE ARRESTRE CON VACIO

20 CORREAS DE ARRESTRE CON VACIO

21 ARRASTRE POR RODILLOS CON TEMPERATURA

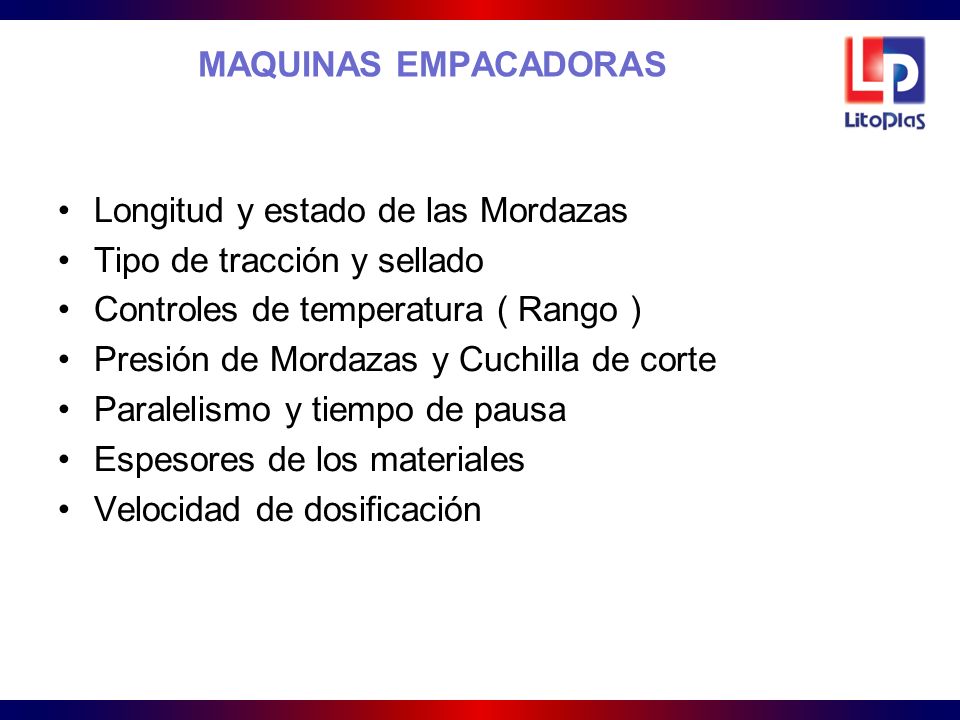

22 MAQUINAS EMPACADORAS Longitud y estado de las Mordazas Tipo de tracción y sellado Controles de temperatura ( Rango ) Presión de Mordazas y Cuchilla de corte Paralelismo y tiempo de pausa Espesores de los materiales Velocidad de dosificación

23 TIPOS DE SELLADO Cara/Dorso Dorso/Dorso

24 Temperaturas estables. Exceso de presión = Fractura de los materiales
INTEGRIDAD DE SELLADO Calibre de las estructuras. Presiones moderadas. Temperaturas estables. Exceso de presión = Fractura de los materiales Tiempos de contacto = Memoria del PPBO. Temperatura diferencial en el sellado transversal Longitud de mordazas proporcional al paquete Paralelismo estable de las mordazas

25 INTEGRIDAD DE SELLADO 120º Angulo de las aristas
Falta de paralelismo – mordaza desalineada

26 Microfugas

27 Temperatura diferencial 10 a 15°C

28

29 Precalentador

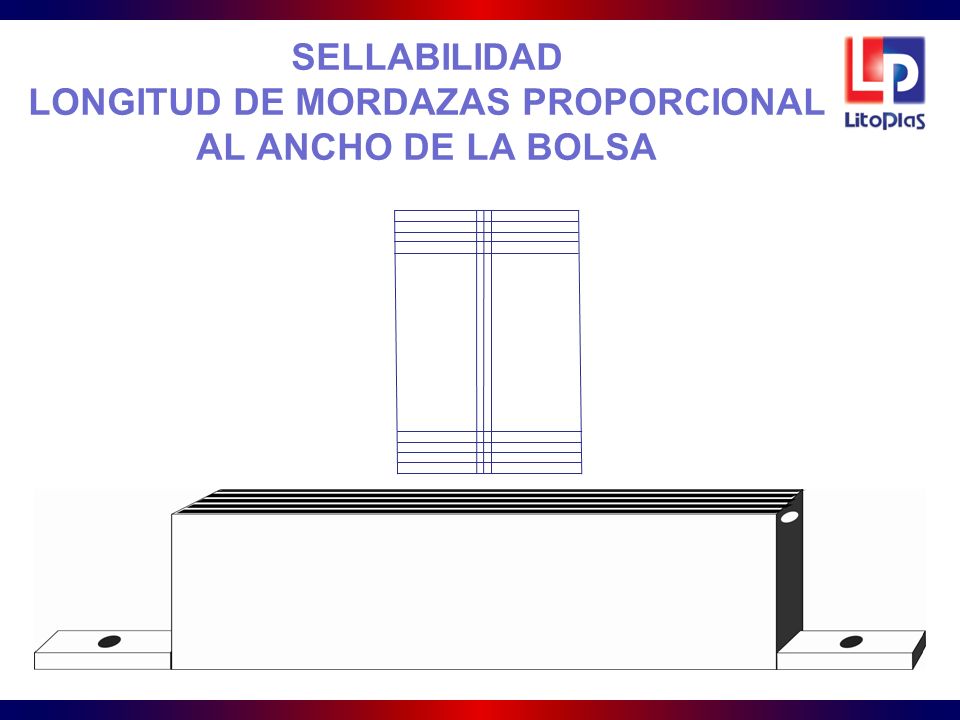

30 SELLABILIDAD LONGITUD DE MORDAZAS PROPORCIONAL AL ANCHO DE LA BOLSA

31 CONDICIONES DE OPERACIÓN ADECUADAS
Superficies calientes al paso de la película. Tracción del material forzado. Carga Estática. Coeficiente de fricción (COF) Peso de la bobina. ( Inicial ) Estado de los rodillos, grabado y presión Materiales utilizados – capa externa

32 CONCLUSIONES ES INMINENTE LA NECESIDAD DE UTILIZAR PELICULAS ADECUADAS QUE RESPONDAN A LAS EXIGENCIAS DE VELOCIDAD EN EMPACADORAS DE MORDAZAS ROTATIVAS SIMPLES O DOBLES. PARA OBTENER UNA EXCELENTE HERMETICIDAD E INTEGRIDAD DE SELLE

33 EVENTOS EN MAQUINAS EMPACADORAS

34 OBJETIVO CONTENIDO CONCLUSION
Conocer e identificar los eventos que se presentan en las maquinas empacadoras CONTENIDO Sellado Deficiente (Integridad de Selle) Microfugas en el Área de Sellado Dificultad en el Deslizamiento del Material CONCLUSION

35 EVENTOS EN MAQUINAS EMPACADORAS
SELLADO DEFICIENTE (Integridad Selle) Se pueden presentar los siguientes eventos : Material no sella Sellado Deficiente (Baja fuerza de sellado) Material se quema (Degradación Térmica)

36 RECOMENDACIONES : Revisar temperaturas de sellado Estado de las mordazas (reciprocantes/coincidentes)

37 Revisar presión de las mordazas
Estado de los teflones en sistema de sellado por impulso

38 RECOMENDACIONES : Verificación del rango en que oscilan los controles de temperatura Verificación la caída del producto durante la dosificación para que evitar que contamine las áreas de sellado Eliminar presencia de producto en las áreas de sellado del empaque(Sal, condimentos, partículas de productos por cada sabor)

39 MICROFUGAS EN EL AREA DE SELLADO
La generación de mícrofugas en las áreas de sellado se deben a diferentes factores entre estos podemos mencionar : Formación de pliegues en las áreas de sellado

40 Diseño de mordazas no adecuado
Desgastes de las mordazas Presión de las mordazas Temperaturas inadecuadas bajas o altas (Variación) Acumulación de producto en las mordazas

41 RECOMENDACIONES Definir grabado de las Mordazas
Aterrizar las máquinas a un polo a tierra adecuado Limpiar las mordazas periódicamente Calibrar las presiones de las mordazas Disminuir los pliegues (siempre van a existir) Tener en cuenta las dimensiones del empaque para evitar contaminar las áreas de sellado al momento de la descarga del producto (áreas para cabeza de aire). Manejar temperaturas diferenciales entre la mordazas posterior y anterior (cuando se trate de maquinas verticales)

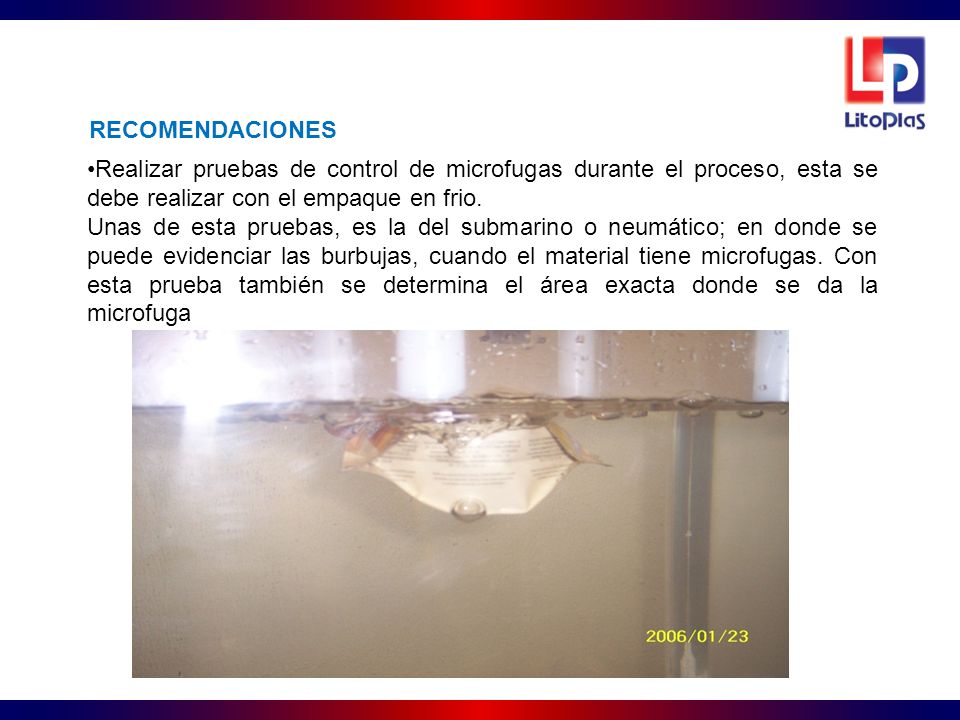

42 RECOMENDACIONES Realizar pruebas de control de microfugas durante el proceso, esta se debe realizar con el empaque en frio. Unas de esta pruebas, es la del submarino o neumático; en donde se puede evidenciar las burbujas, cuando el material tiene microfugas. Con esta prueba también se determina el área exacta donde se da la microfuga

43 DIFICULTAD EN EL DESLIZAMIENTO DEL MATERIAL
El más frecuente es el material no desliza, las causas son: Alto Coeficiente de fricción (COF) Cuello formador con impurezas o errores de diseños Exceso de tensión en el embobinado Aclimatación del material Rodillos guías frenados Desgastes en los teflones laterales del formador donde hace contacto las correas con el material Superficies calientes al paso de la película, lo que ocasiona Hot Slip (eleva o aumenta el COF) Tracción forzada del material por sistema inadecuado del freno (desembobinador/porta bobina) Peso inicial del rollo o bobina

44 RECOMENDACIONES Especificar los valores de COF para los materiales que se usan Antes de usar el material dejarlo en reposo 24 horas en el área de trabajo. Cambiar periódicamente los teflones del formador donde descansan las correas de arrastres.

45 CONCLUSIONES La asociación o interacción Maquina vs Material, es una variable fundamental para el proceso de empacado. La calidad del sellado es una de las variables que debemos controlar, y se determina por la combinación temperatura, presión y tiempo de cierre o contacto. El empaque es tan bueno como lo permita el material y la maquina (sistema de sellado, calidad y presentación del mismo), por eso es tan importante minimizar los eventos de calidad, que puedan afectar la funcionabilidad del empaque final.
