Limpieza, nivelación y trazo del terreno Excavación Plantilla Cimentación Cadena de desplante Muro Castillos Cadena de cerramiento Losa Acabados.

Presentaciones similares


Presentación del tema: "Limpieza, nivelación y trazo del terreno Excavación Plantilla Cimentación Cadena de desplante Muro Castillos Cadena de cerramiento Losa Acabados."— Transcripción de la presentación:

1

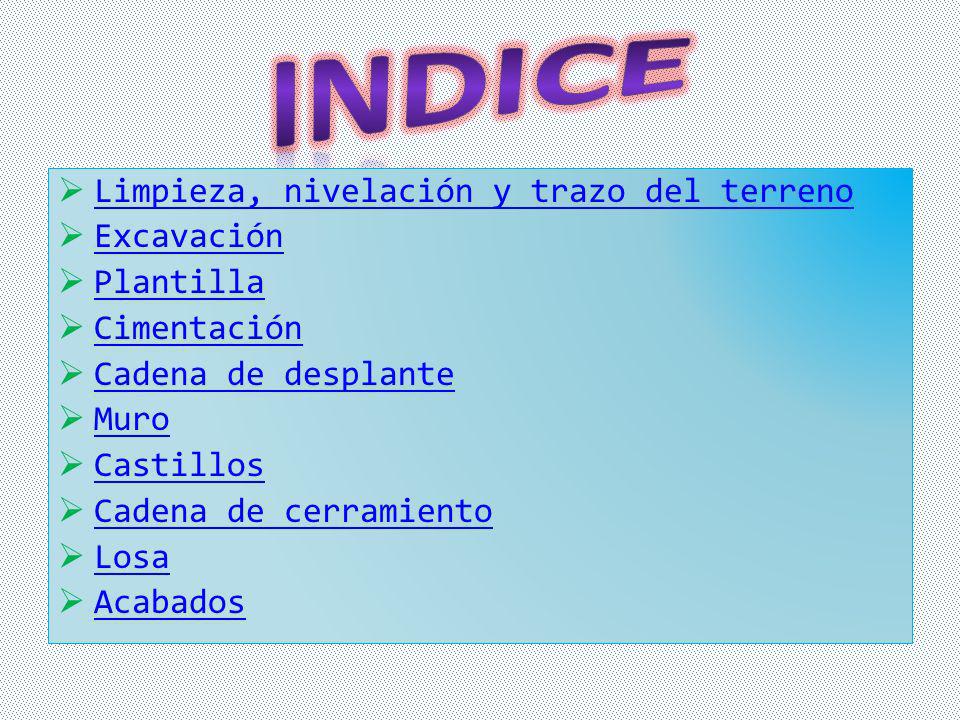

2 Limpieza, nivelación y trazo del terreno Excavación Plantilla Cimentación Cadena de desplante Muro Castillos Cadena de cerramiento Losa Acabados

3 Una vez echo el proyecto de una casa–habitación se empieza a construir. Primero se hace la limpieza de terreno para después nivelar con maquinaria. Estando nivelado el terreno se procede a trazar el terreno. con hilo cáñamo y estacas de madera se hacen las líneas guía según nos indique el plano de cimentaciones para después marcar con cal el terreno Una vez echo el proyecto de una casa–habitación se empieza a construir. Primero se hace la limpieza de terreno para después nivelar con maquinaria. Estando nivelado el terreno se procede a trazar el terreno. con hilo cáñamo y estacas de madera se hacen las líneas guía según nos indique el plano de cimentaciones para después marcar con cal el terreno

4 Ya estando trazado el terreno se empieza hacer la excavación con maquinaria. Es importante saber a que profundidad se hará la excavación y eso lo sabremos viendo el plano estructural en los detalles de cimentación

5

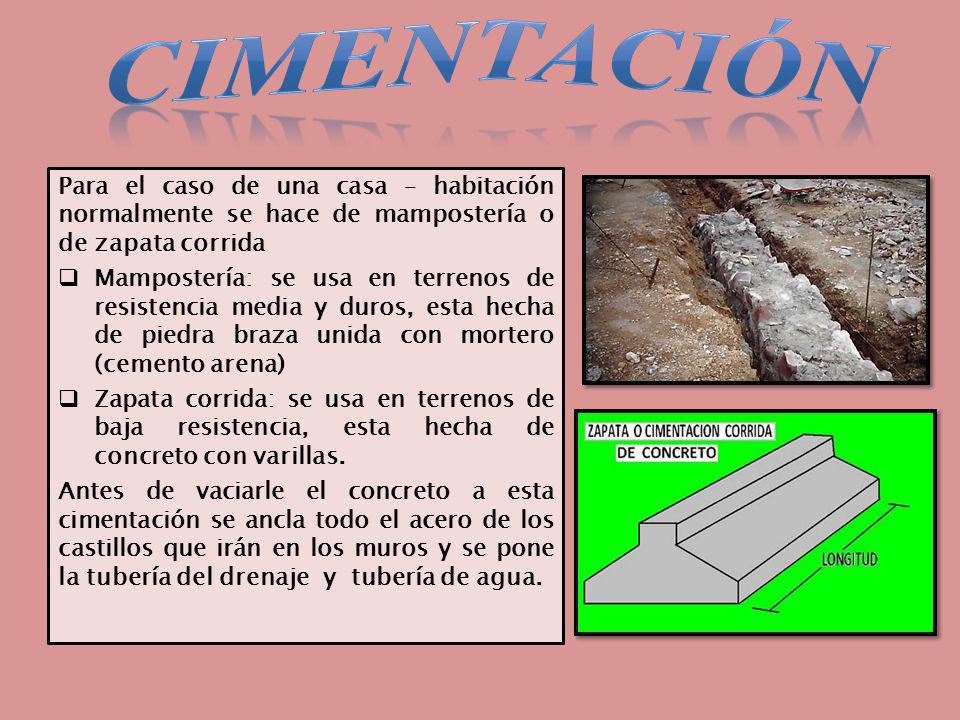

6 Para el caso de una casa – habitación normalmente se hace de mampostería o de zapata corrida Mampostería: se usa en terrenos de resistencia media y duros, esta hecha de piedra braza unida con mortero (cemento arena) Zapata corrida: se usa en terrenos de baja resistencia, esta hecha de concreto con varillas. Antes de vaciarle el concreto a esta cimentación se ancla todo el acero de los castillos que irán en los muros y se pone la tubería del drenaje y tubería de agua.

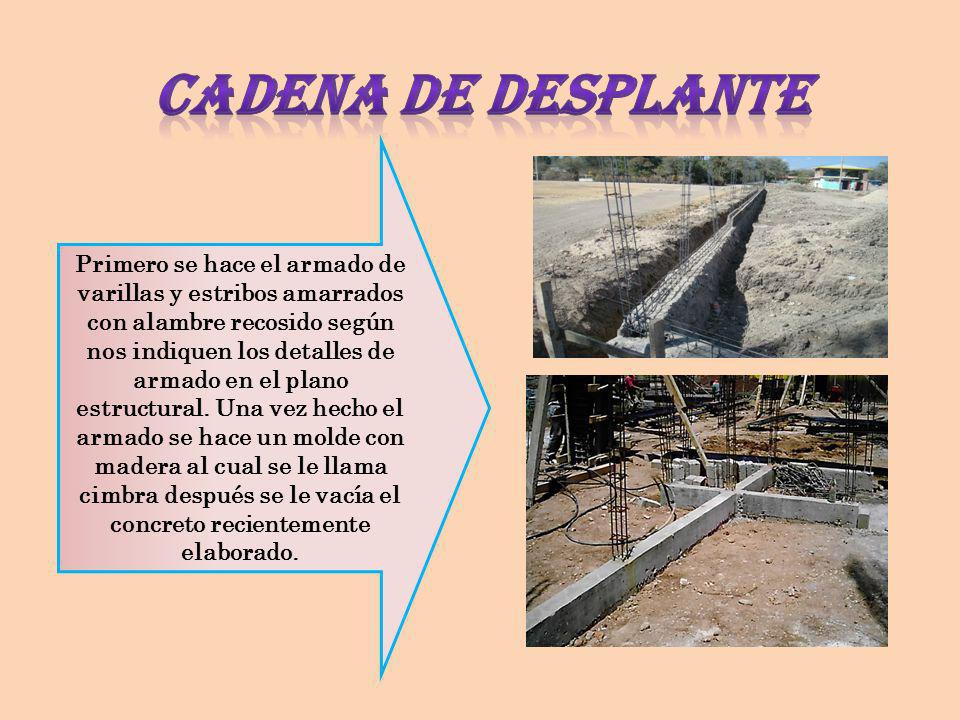

7 Primero se hace el armado de varillas y estribos amarrados con alambre recosido según nos indiquen los detalles de armado en el plano estructural. Una vez hecho el armado se hace un molde con madera al cual se le llama cimbra después se le vacía el concreto recientemente elaborado.

8 se puede hacer con tabique, tabicón y block. Cualquiera de estos materiales que se use deben ir cuatrapeados y unidos con mortero (cemento-arena) Luego se colocara una cadena intermedia a una altura de 1.2m haciendo los mismos pasos que la cadena de desplante y después se sigue levantando el resto del muro hasta llegar a una altura de 2.80m respecto al piso

9 una ves levantado el muro, empezaremos hacer la cimbra. Calculamos y elaboramos el concreto a usar y se le vaciamos el concreto a nuestro armado de castillo previamente elaborado y cimbrado. CASTILLO C A S T I L L O S

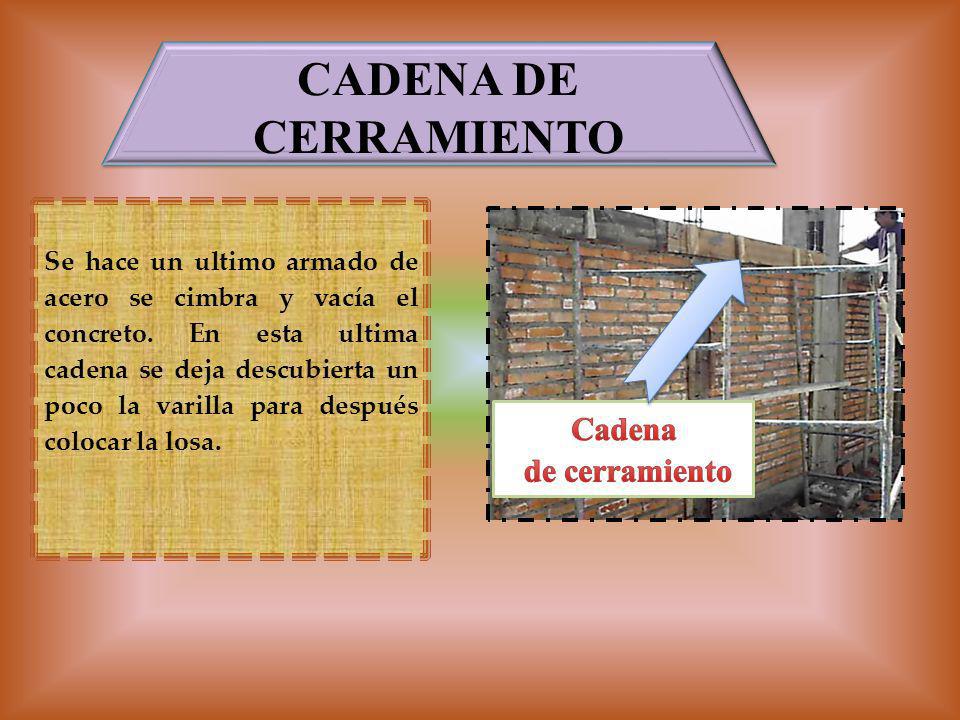

10 Se hace un ultimo armado de acero se cimbra y vacía el concreto. En esta ultima cadena se deja descubierta un poco la varilla para después colocar la losa. CADENA DE CERRAMIENTO

11 Para esta parte primero se hace el molde de madera usando tablas, barrotes y triplay. En esta cimbra se empieza hacer todo el armado de varilla amarrada con alambre recosido. Concluimos con la elaboración de concreto y su vaciado en la cimbra. NOTA: antes de vaciar el concreto todo el armado de varilla se le coloca calzas con el fin de elevar las varillas 2cm respecto a la cimbra de madera. También se pone la manguera para las instalaciones eléctricas. Armado de losa LOSA

12 Antes de estos acabados deben hacerse las instalaciones: eléctricas, sanitarias, hidráulica, de gas, aire acondicionado, etc… ya hechas todas las instalaciones se le puede dar un acabado al gusto del cliente a la obra para que luzca una mejor presentación. Ejemplo de acabados: Muro: texturizados, pastas, pintura, molduras de yeso Pisos: loseta, piedras, ladrillo, madera Techo: plafón, Tirol, pastas, tabla-roca

13 Pintura en muro Piso de loseta Falso plafón
