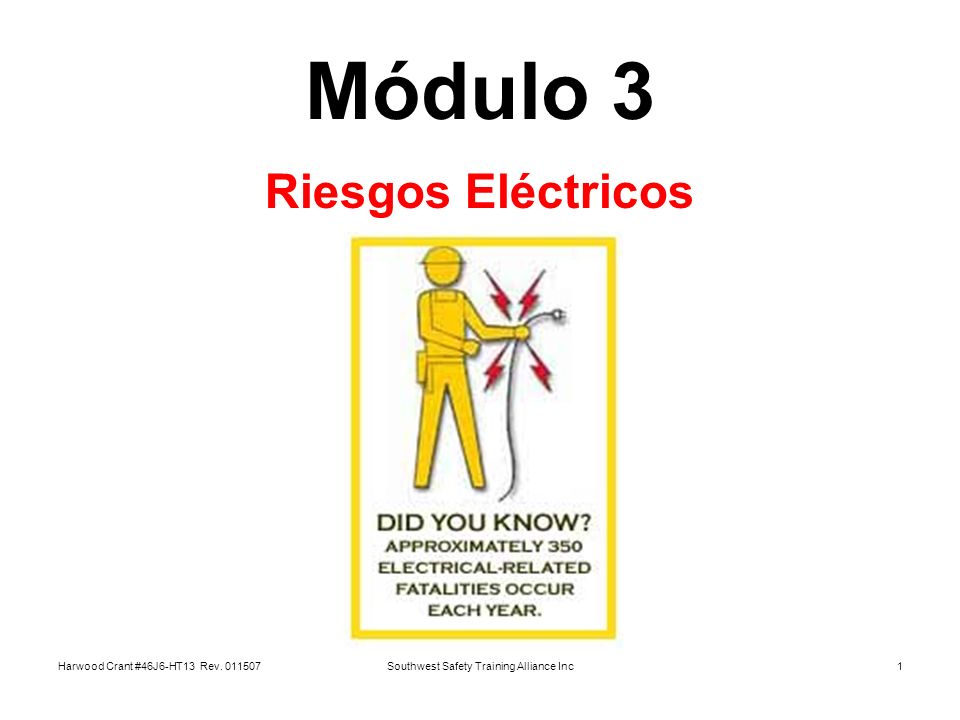

1 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc1 Módulo 3 Riesgos Eléctricos

2 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc2 Comencemos con las historias de algunos casos Un empleado se electrocutó mientras utilizaba un afilador con un cable desgastado. El empleado estaba parado sobre encimeras de piedra afiladora húmeda mojadas con agua…

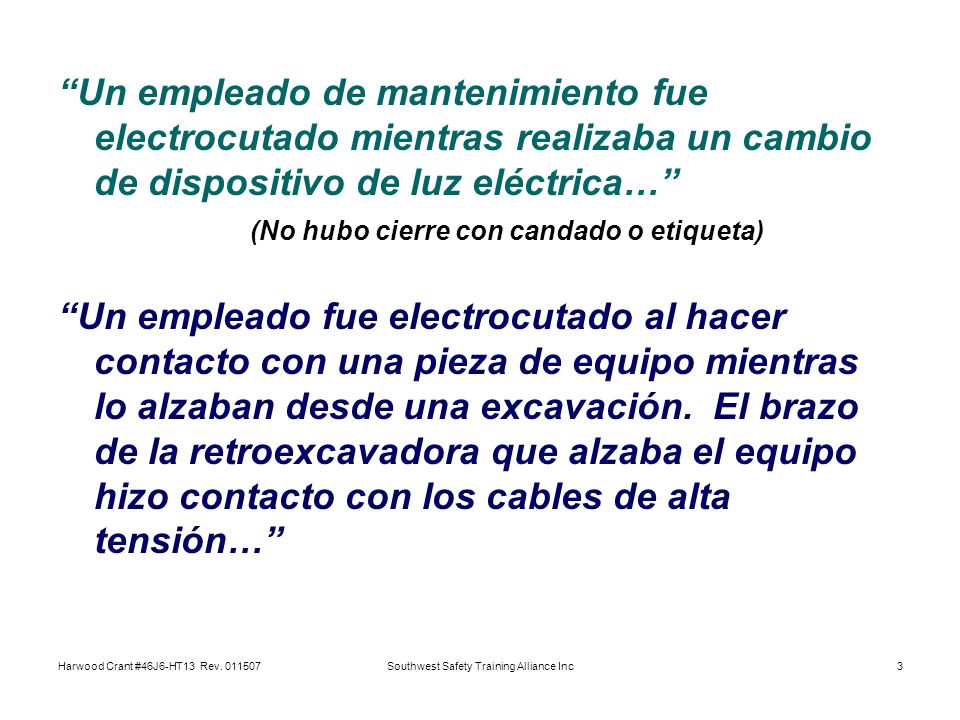

3 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc3 Un empleado de mantenimiento fue electrocutado mientras realizaba un cambio de dispositivo de luz eléctrica… (No hubo cierre con candado o etiqueta) Un empleado fue electrocutado al hacer contacto con una pieza de equipo mientras lo alzaban desde una excavación. El brazo de la retroexcavadora que alzaba el equipo hizo contacto con los cables de alta tensión…

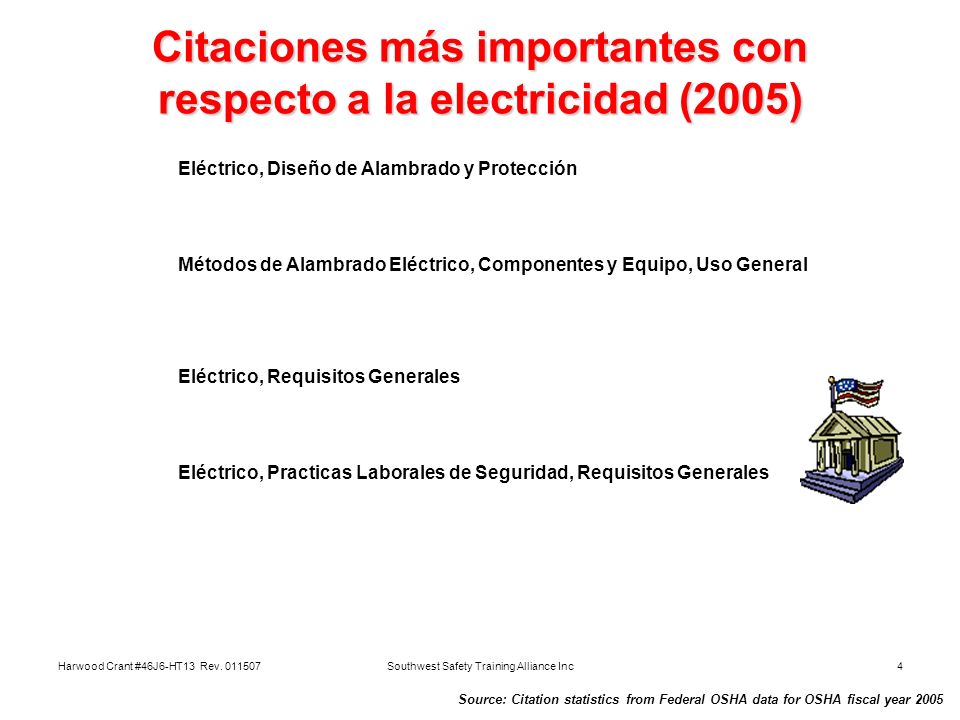

4 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc4 Citaciones más importantes con respecto a la electricidad (2005) Métodos de Alambrado Eléctrico, Componentes y Equipo, Uso General Eléctrico, Requisitos Generales Eléctrico, Practicas Laborales de Seguridad, Requisitos Generales Eléctrico, Diseño de Alambrado y Protección Source: Citation statistics from Federal OSHA data for OSHA fiscal year 2005

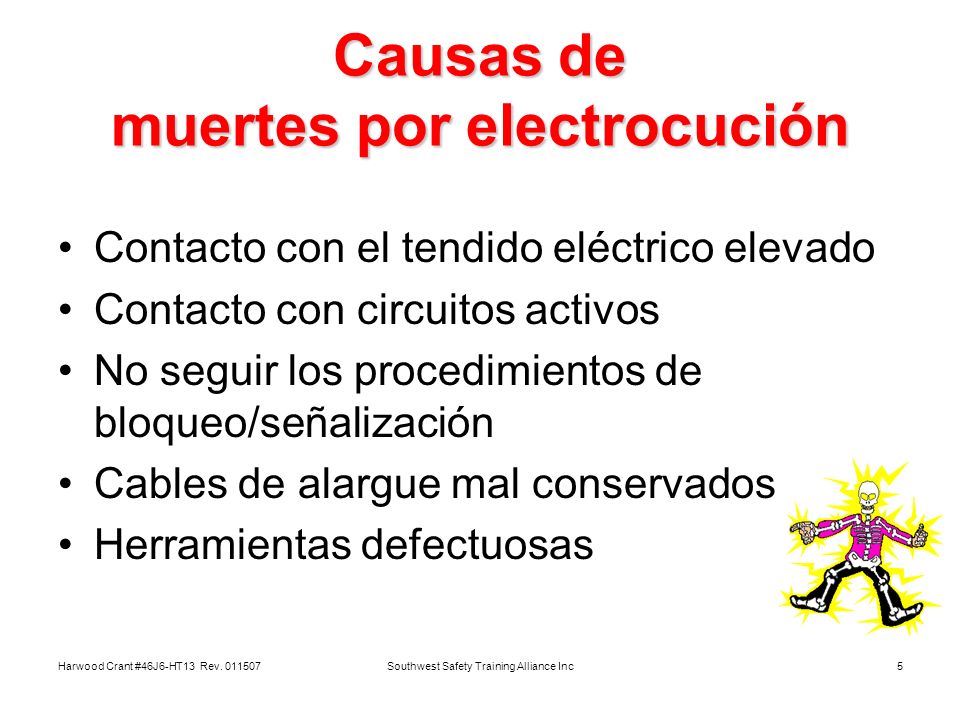

5 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc5 Causas de muertes por electrocución Contacto con el tendido eléctrico elevado Contacto con circuitos activos No seguir los procedimientos de bloqueo/señalización Cables de alargue mal conservados Herramientas defectuosas

6 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc6 Lesiones eléctricas Existen cuatro tipos principales de lesiones eléctricas: Directas: Electrocución o muerte por choque eléctrico Descarga eléctrica Quemaduras Indirectas: Caídas Incendio

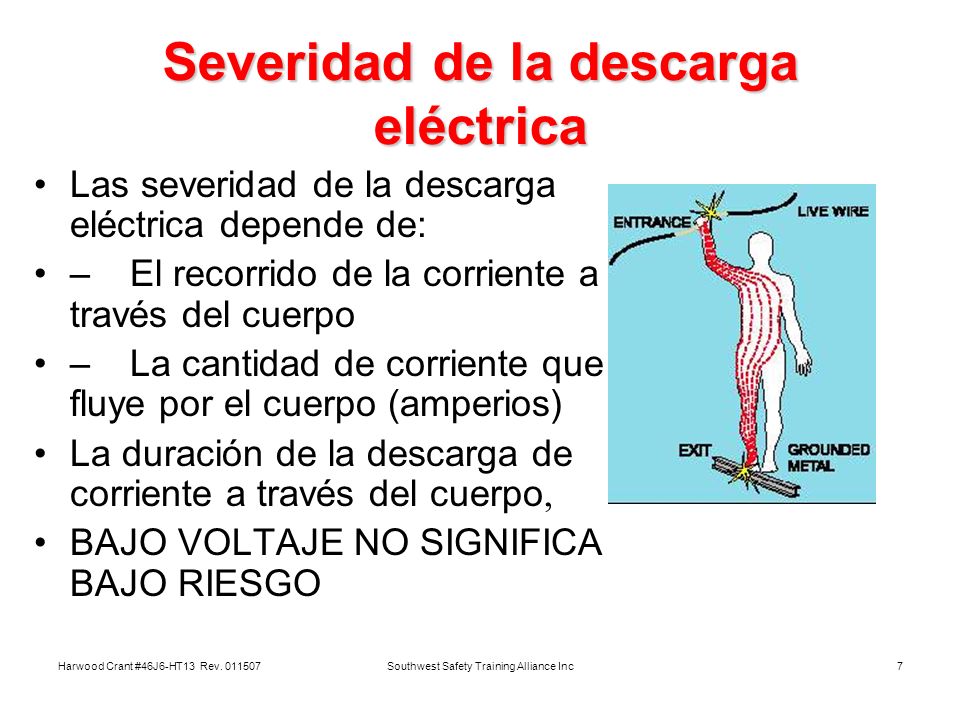

7 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc7 Severidad de la descarga eléctrica Las severidad de la descarga eléctrica depende de: –El recorrido de la corriente a través del cuerpo –La cantidad de corriente que fluye por el cuerpo (amperios) La duración de la descarga de corriente a través del cuerpo, BAJO VOLTAJE NO SIGNIFICA BAJO RIESGO

8 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc8 Riesgo del tendido eléctrico elevado En general no está aislado Ejemplos de equipos que pueden tener contacto con el tendido eléctrico: – Grúas – Escaleras – Andamios – Excavadoras – Elevadores de tijera – Base levantada de camión de volquete – Rodillos de pintar de aluminio

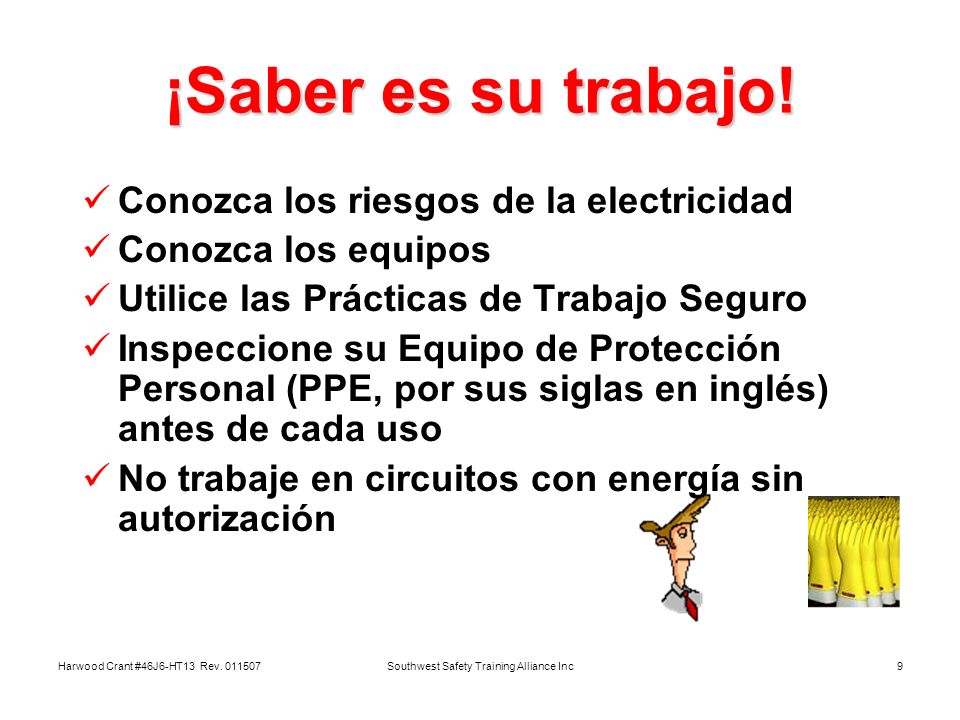

9 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc9 ¡Saber es su trabajo! Conozca los riesgos de la electricidad Conozca los equipos Utilice las Prácticas de Trabajo Seguro Inspeccione su Equipo de Protección Personal (PPE, por sus siglas en inglés) antes de cada uso No trabaje en circuitos con energía sin autorización

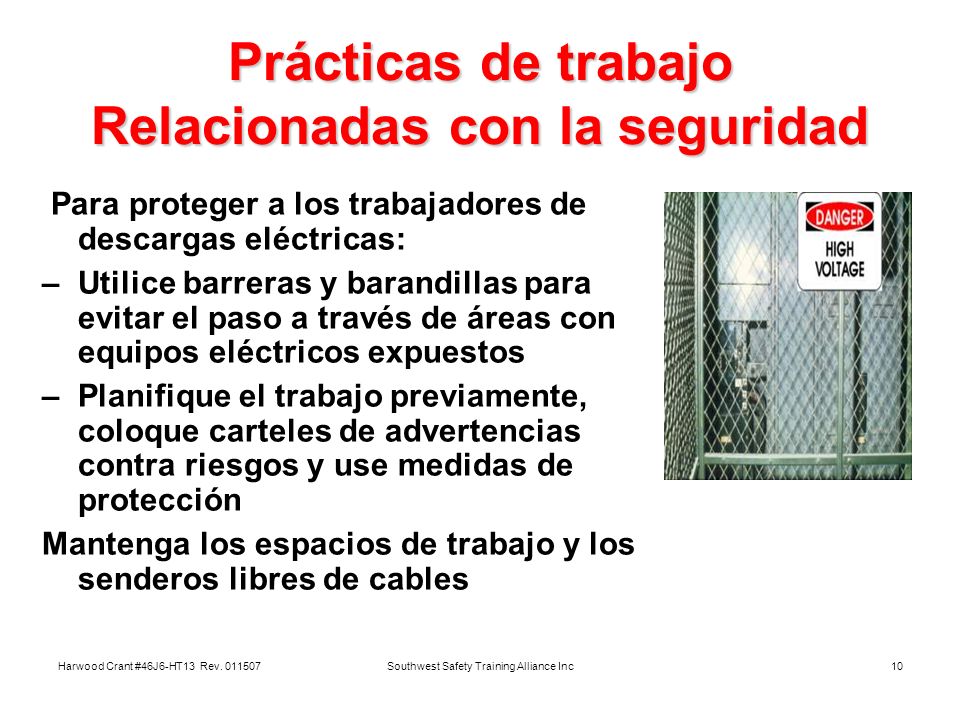

10 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc10 Prácticas de trabajo Relacionadas con la seguridad Para proteger a los trabajadores de descargas eléctricas: –Utilice barreras y barandillas para evitar el paso a través de áreas con equipos eléctricos expuestos –Planifique el trabajo previamente, coloque carteles de advertencias contra riesgos y use medidas de protección Mantenga los espacios de trabajo y los senderos libres de cables

11 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc11 Un empleado que trabajaba en el techo hizo contacto con la entrada de servico de un conductor vertical cerca de la casa y fue electrocutado… HAD THE WRONG PICTURE!!!

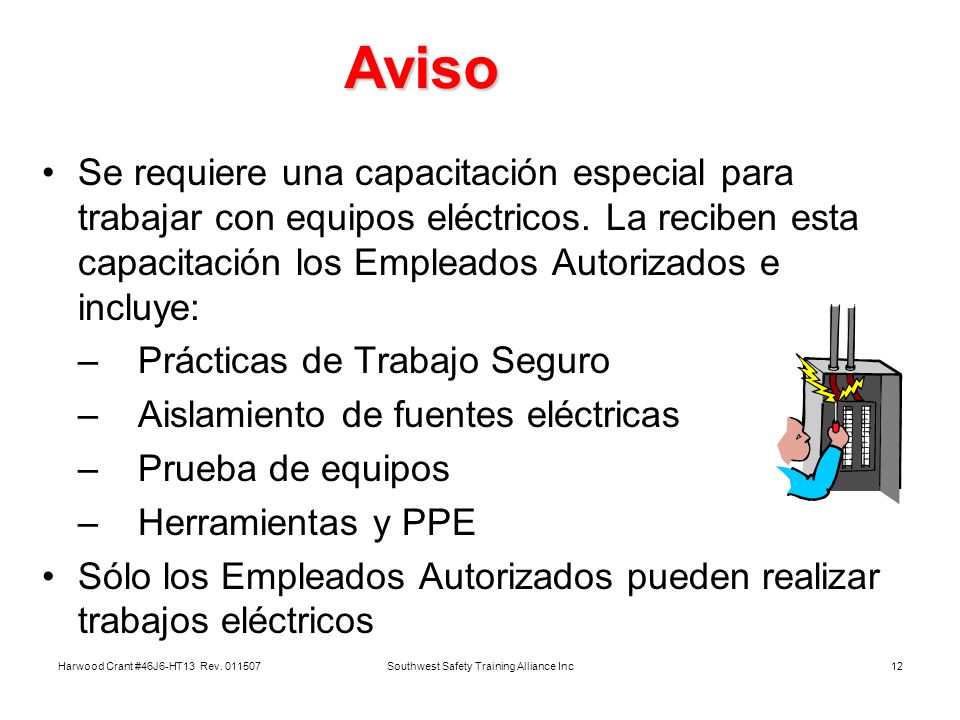

12 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc12 Se requiere una capacitación especial para trabajar con equipos eléctricos. La reciben esta capacitación los Empleados Autorizados e incluye: –Prácticas de Trabajo Seguro –Aislamiento de fuentes eléctricas –Prueba de equipos –Herramientas y PPE Sólo los Empleados Autorizados pueden realizar trabajos eléctricos Aviso

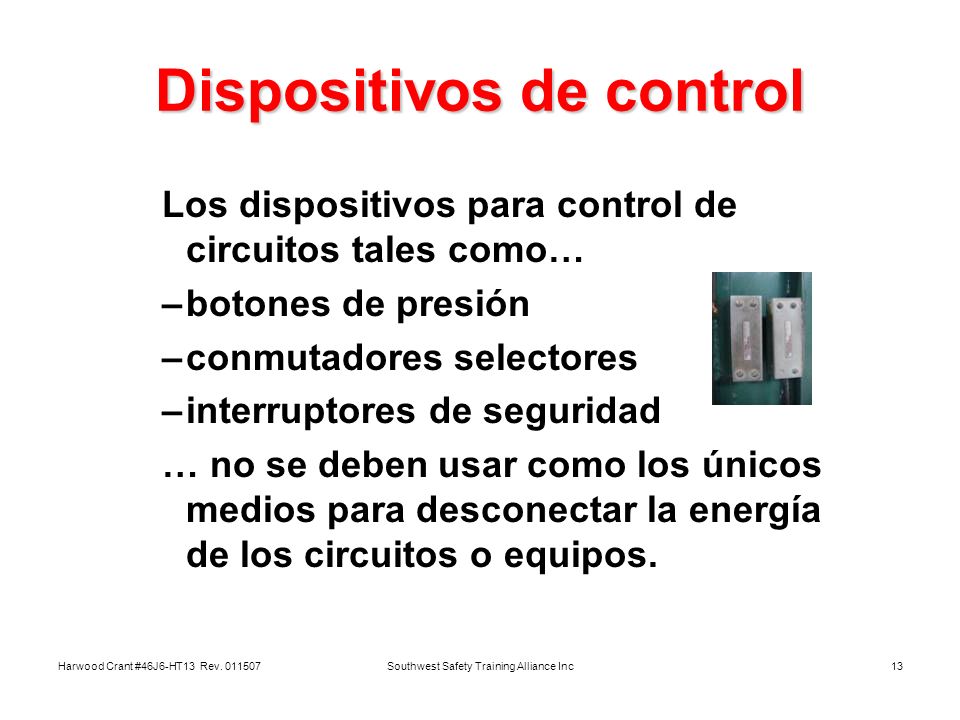

13 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc13 Dispositivos de control Los dispositivos para control de circuitos tales como… –botones de presión –conmutadores selectores –interruptores de seguridad … no se deben usar como los únicos medios para desconectar la energía de los circuitos o equipos.

14 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc14 Control – Utilice el GFCI (interruptor de circuito por falla de puesta a tierra) Lo protege de las descargas Detecta diferencias de corriente entre los cables negros y blancos Si se detecta una falla de la puesta a tierra, el GFCI corta la electricidad en 1/40º de segundo Utilice los GFCI en todos los receptáculos de 120 voltios, fase simple, de 15 y 20 amperios, o tenga un programa para asegurar la conexión a tierra del equipo.

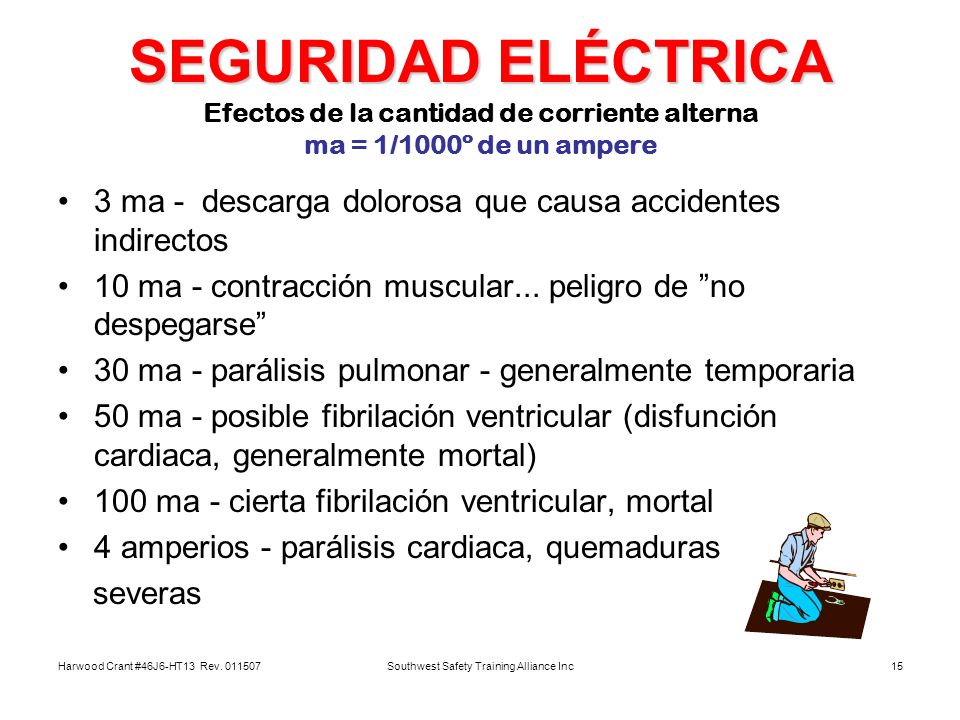

15 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc15 SEGURIDAD ELÉCTRICA SEGURIDAD ELÉCTRICA Efectos de la cantidad de corriente alterna ma = 1/1000º de un ampere 3 ma - descarga dolorosa que causa accidentes indirectos 10 ma - contracción muscular... peligro de no despegarse 30 ma - parálisis pulmonar - generalmente temporaria 50 ma - posible fibrilación ventricular (disfunción cardiaca, generalmente mortal) 100 ma - cierta fibrilación ventricular, mortal 4 amperios - parálisis cardiaca, quemaduras severas

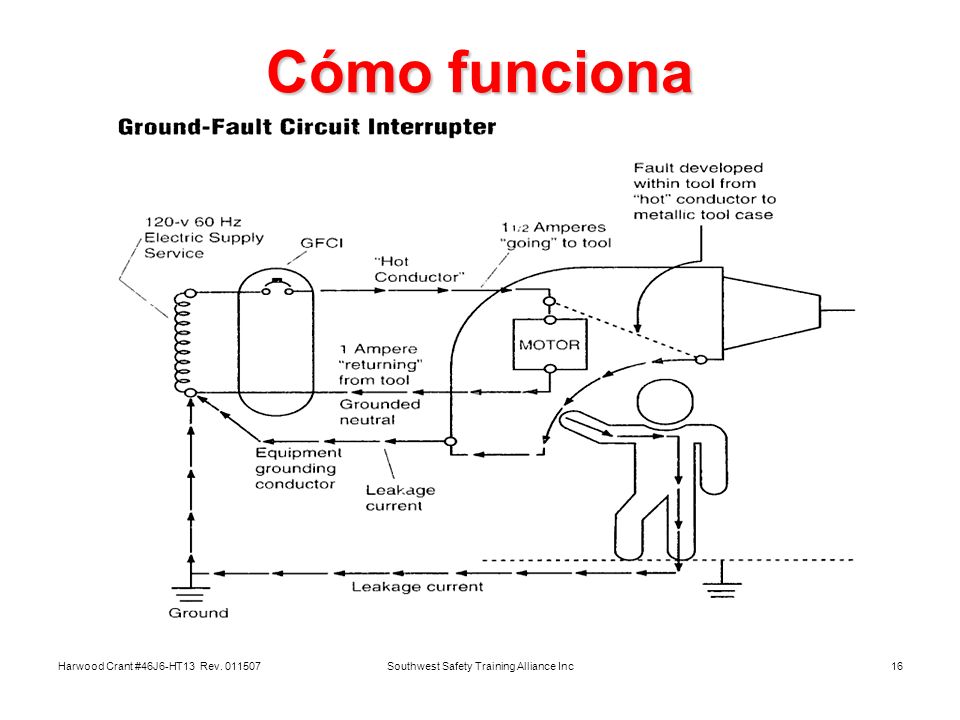

16 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc16 Cómo funciona

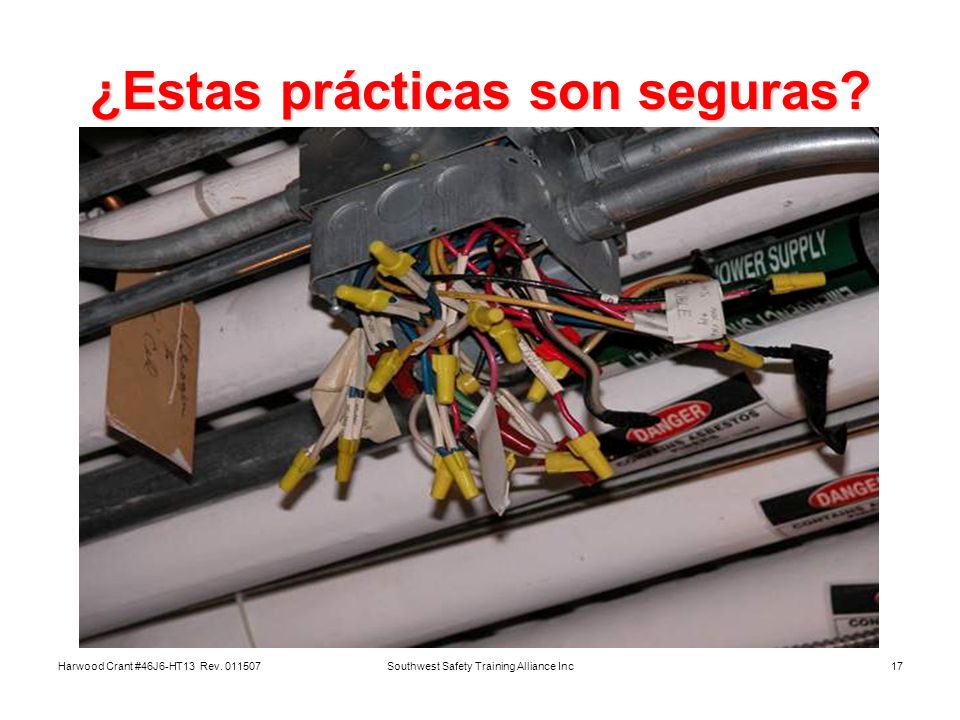

17 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc17 ¿Estas prácticas son seguras?

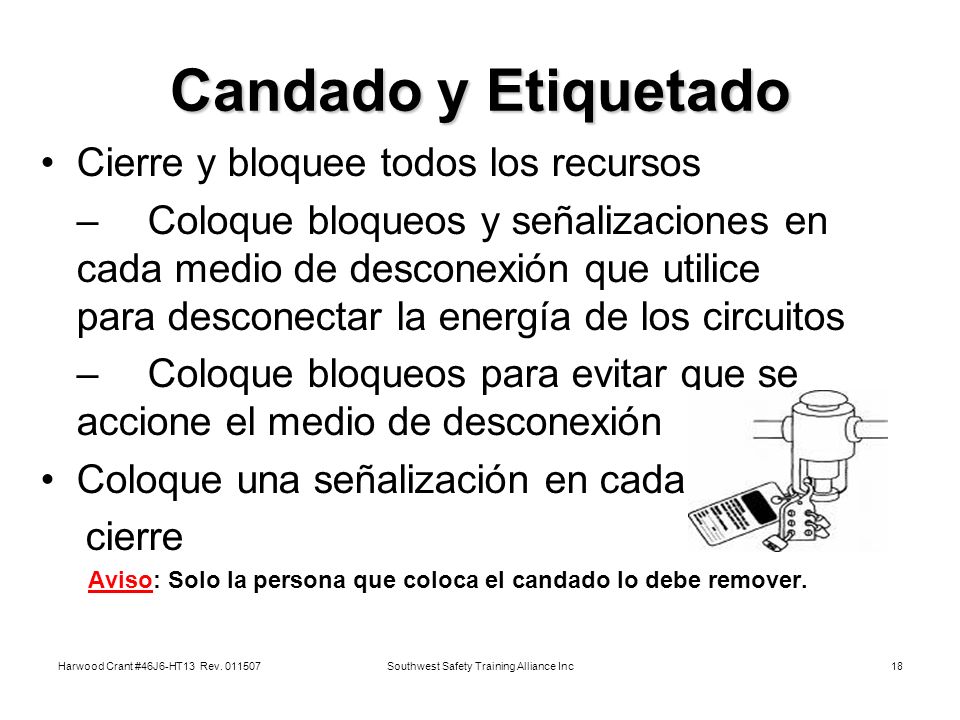

18 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc18 Candado y Etiquetado Cierre y bloquee todos los recursos – Coloque bloqueos y señalizaciones en cada medio de desconexión que utilice para desconectar la energía de los circuitos – Coloque bloqueos para evitar que se accione el medio de desconexión Coloque una señalización en cada cierre Aviso: Solo la persona que coloca el candado lo debe remover.

19 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc19 Dispositivos de Bloqueo

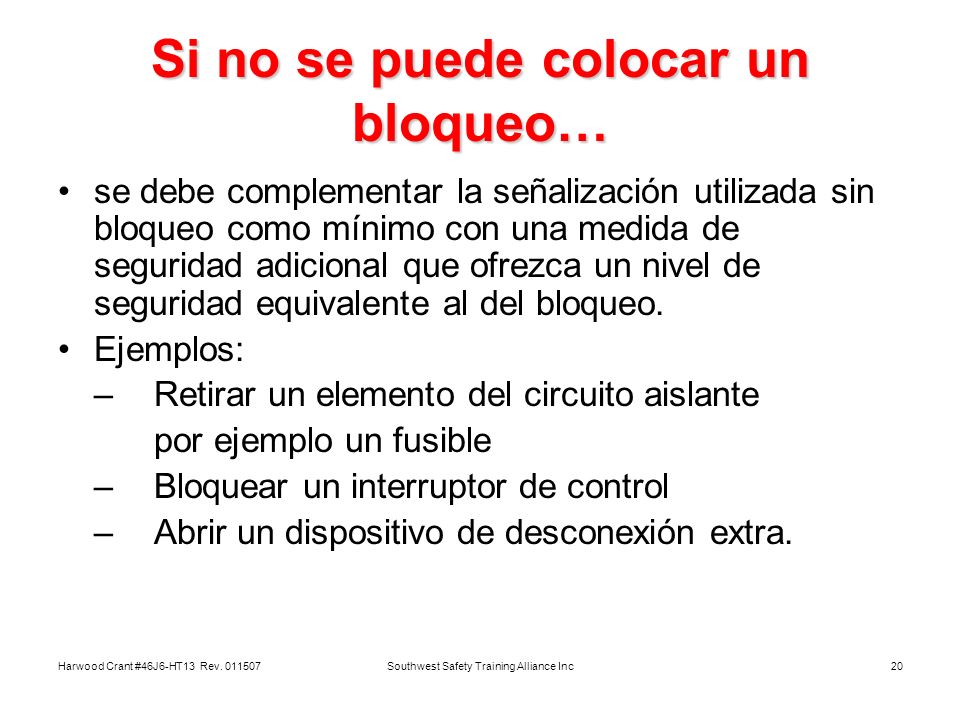

20 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc20 Si no se puede colocar un bloqueo… se debe complementar la señalización utilizada sin bloqueo como mínimo con una medida de seguridad adicional que ofrezca un nivel de seguridad equivalente al del bloqueo. Ejemplos: –Retirar un elemento del circuito aislante por ejemplo un fusible –Bloquear un interruptor de control –Abrir un dispositivo de desconexión extra..

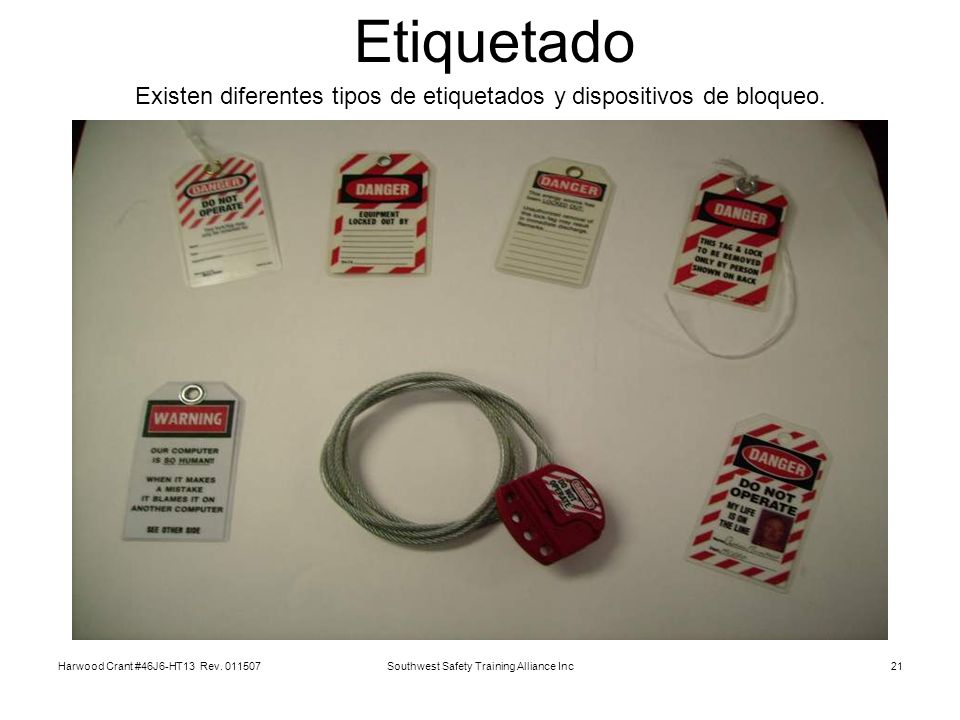

21 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc21 Etiquetado Existen diferentes tipos de etiquetados y dispositivos de bloqueo.

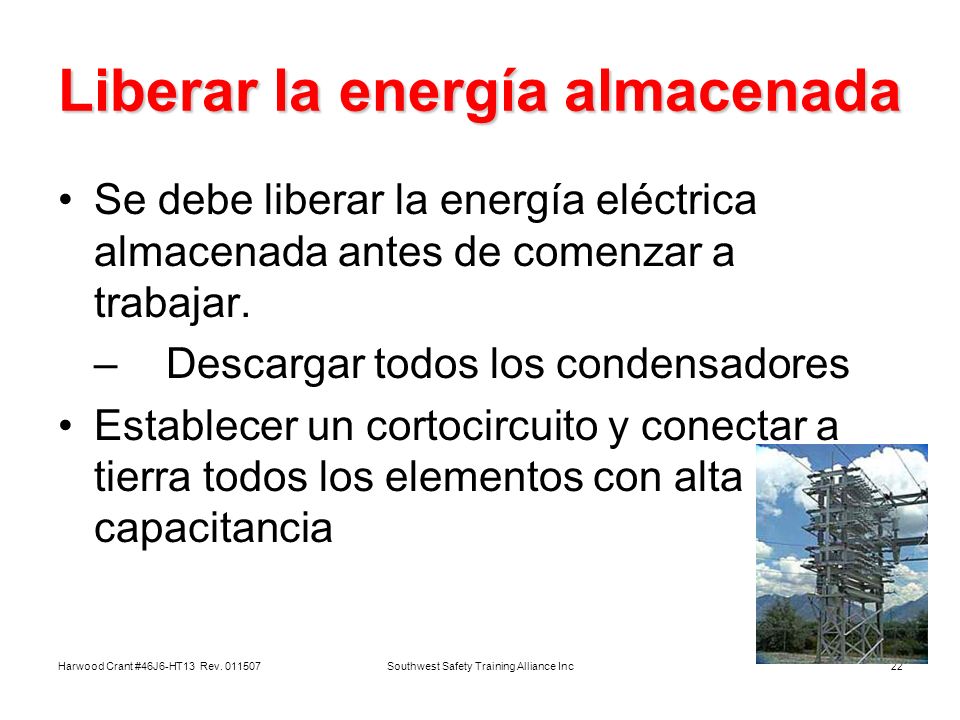

22 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc22 Liberar la energía almacenada Se debe liberar la energía eléctrica almacenada antes de comenzar a trabajar. – Descargar todos los condensadores Establecer un cortocircuito y conectar a tierra todos los elementos con alta capacitancia

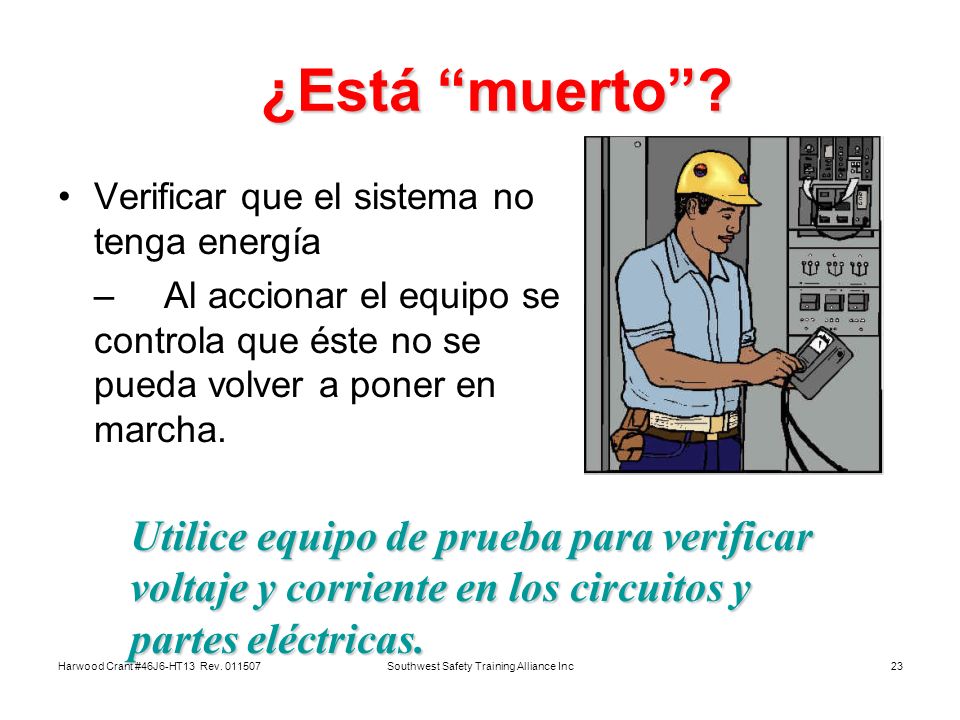

23 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc23 ¿Está muerto? ¿Está muerto? Verificar que el sistema no tenga energía – Al accionar el equipo se controla que éste no se pueda volver a poner en marcha. Utilice equipo de prueba para verificar voltaje y corriente en los circuitos y partes eléctricas.

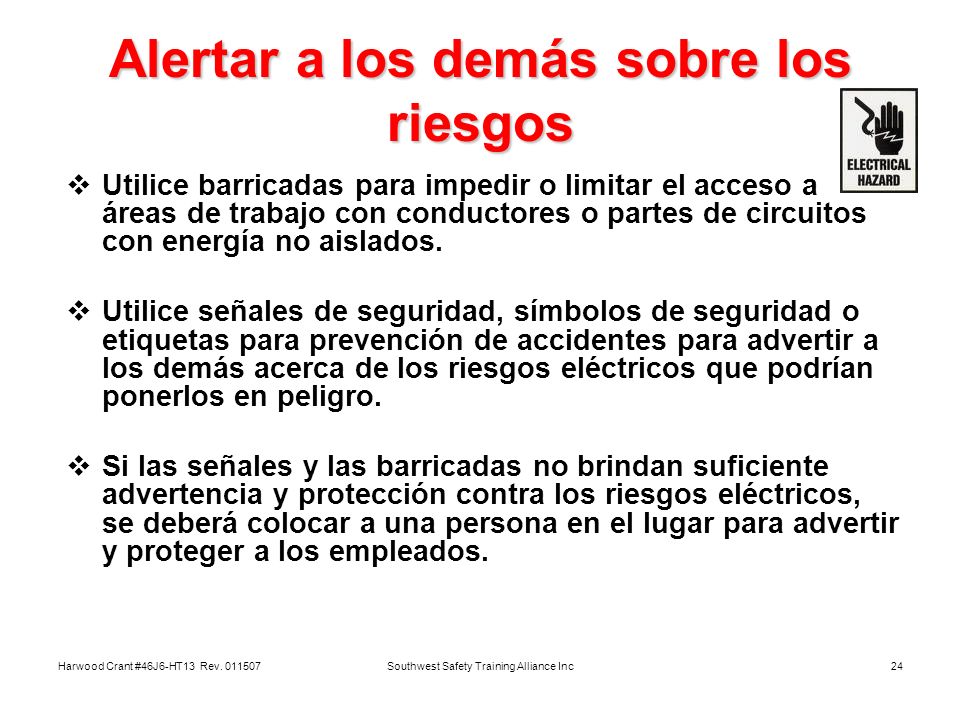

24 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc24 Alertar a los demás sobre los riesgos Utilice barricadas para impedir o limitar el acceso a áreas de trabajo con conductores o partes de circuitos con energía no aislados. Utilice señales de seguridad, símbolos de seguridad o etiquetas para prevención de accidentes para advertir a los demás acerca de los riesgos eléctricos que podrían ponerlos en peligro. Si las señales y las barricadas no brindan suficiente advertencia y protección contra los riesgos eléctricos, se deberá colocar a una persona en el lugar para advertir y proteger a los empleados.

25 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc25 Herramientas eléctricas portátiles y cables

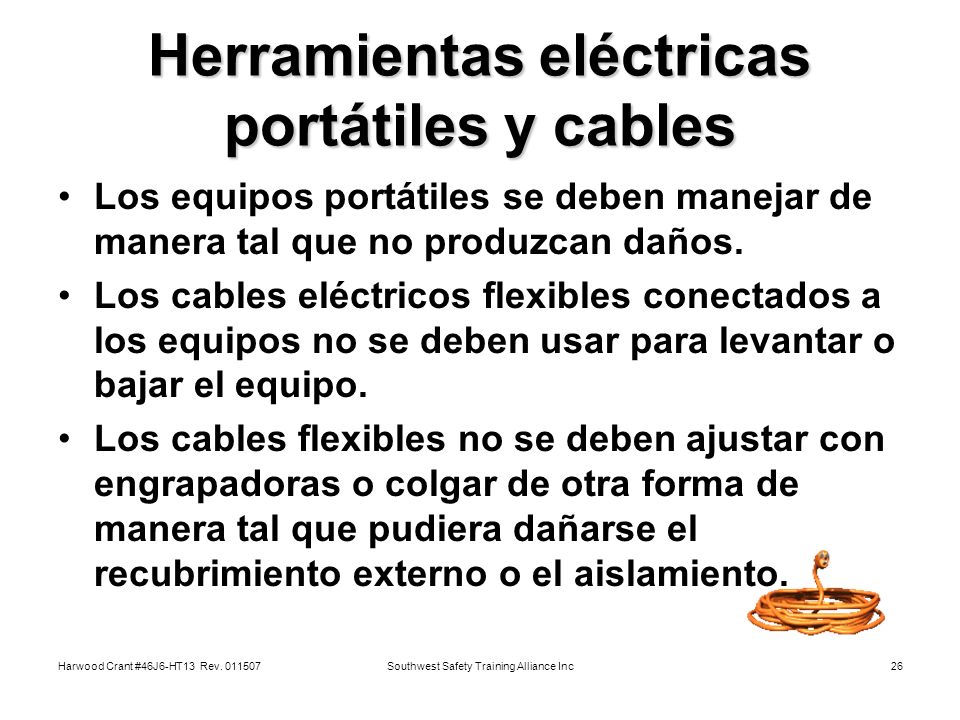

26 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc26 Herramientas eléctricas portátiles y cables Los equipos portátiles se deben manejar de manera tal que no produzcan daños. Los cables eléctricos flexibles conectados a los equipos no se deben usar para levantar o bajar el equipo. Los cables flexibles no se deben ajustar con engrapadoras o colgar de otra forma de manera tal que pudiera dañarse el recubrimiento externo o el aislamiento.

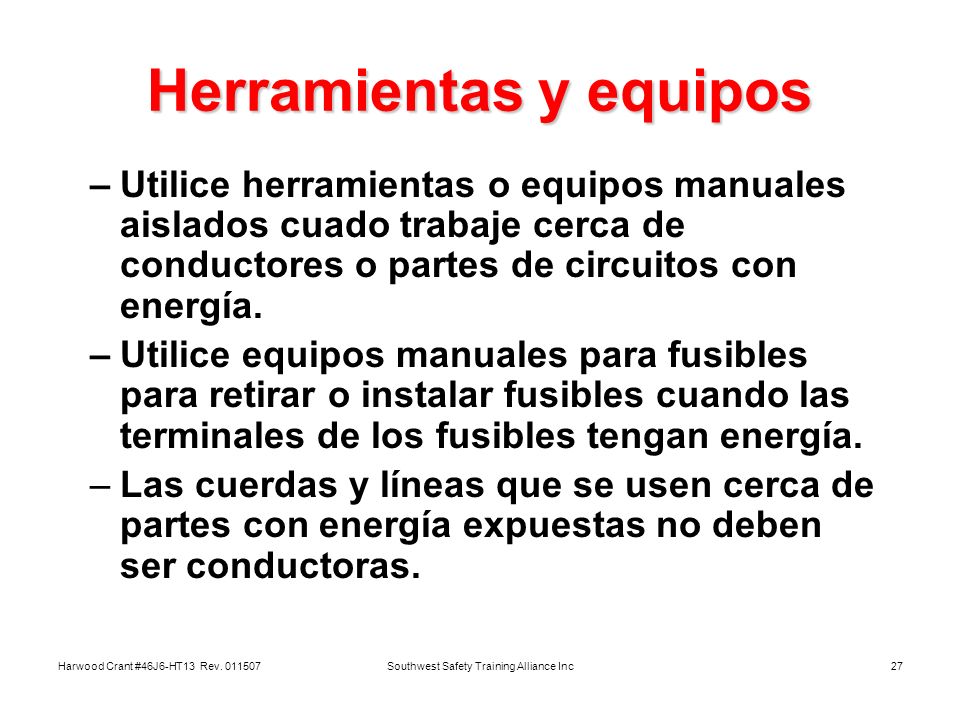

27 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc27 Herramientas y equipos –Utilice herramientas o equipos manuales aislados cuado trabaje cerca de conductores o partes de circuitos con energía. –Utilice equipos manuales para fusibles para retirar o instalar fusibles cuando las terminales de los fusibles tengan energía. –Las cuerdas y líneas que se usen cerca de partes con energía expuestas no deben ser conductoras.

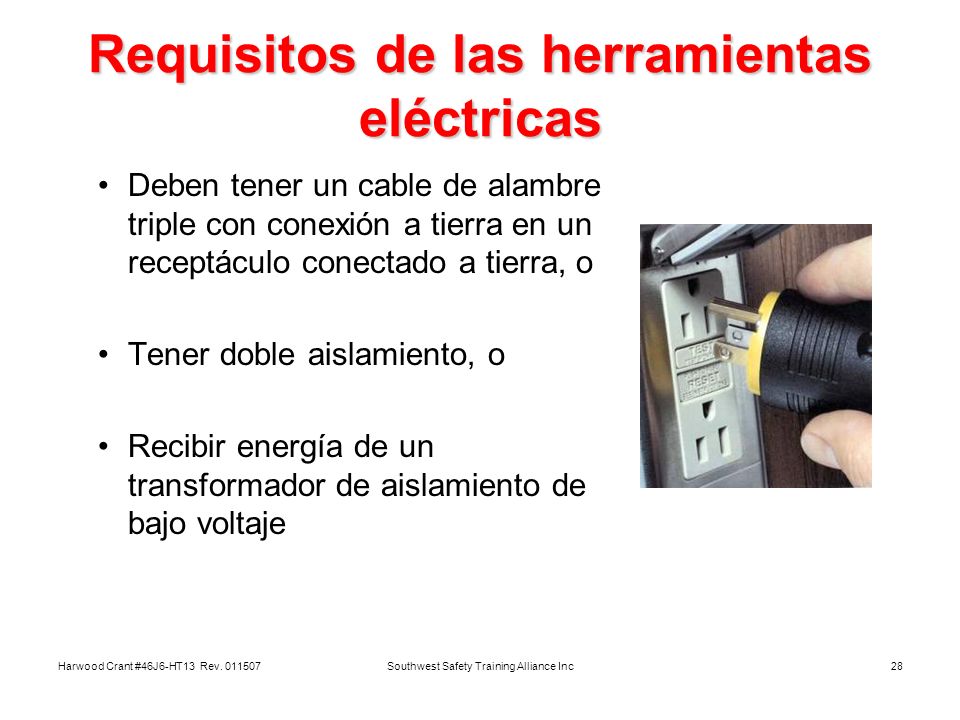

28 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc28 Requisitos de las herramientas eléctricas Deben tener un cable de alambre triple con conexión a tierra en un receptáculo conectado a tierra, o Tener doble aislamiento, o Recibir energía de un transformador de aislamiento de bajo voltaje

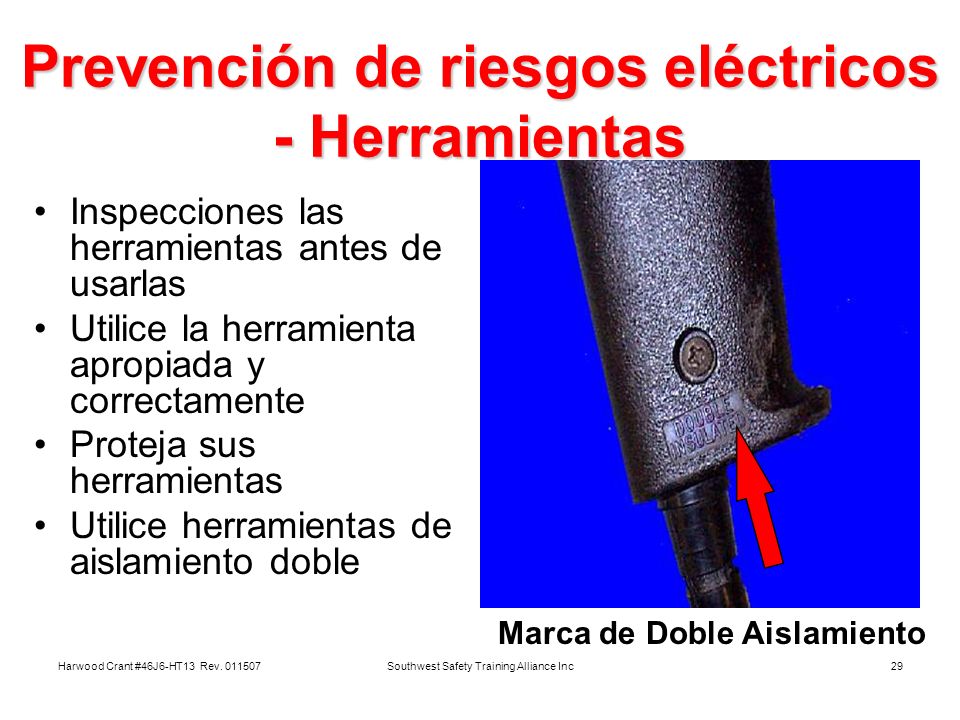

29 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc29 Prevención de riesgos eléctricos - Herramientas Inspecciones las herramientas antes de usarlas Utilice la herramienta apropiada y correctamente Proteja sus herramientas Utilice herramientas de aislamiento doble Marca de Doble Aislamiento

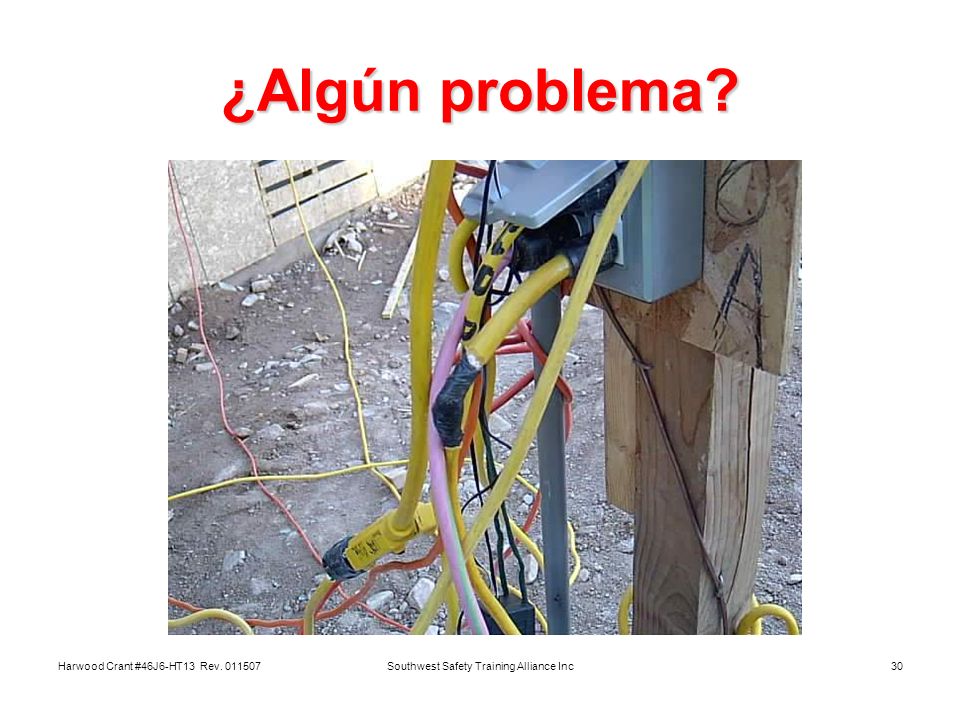

30 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc30 ¿Algún problema?

31 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc31 Indicios de que existen riesgos eléctricos Interruptores automáticos de circuitos inclinados o fusibles quemados Herramientas, alambres, cables, conexiones o cajas de unión calientes GFCI que cierra un circuito Aislamiento deteriorado o deshilachado alrededor del alambre o la conexión

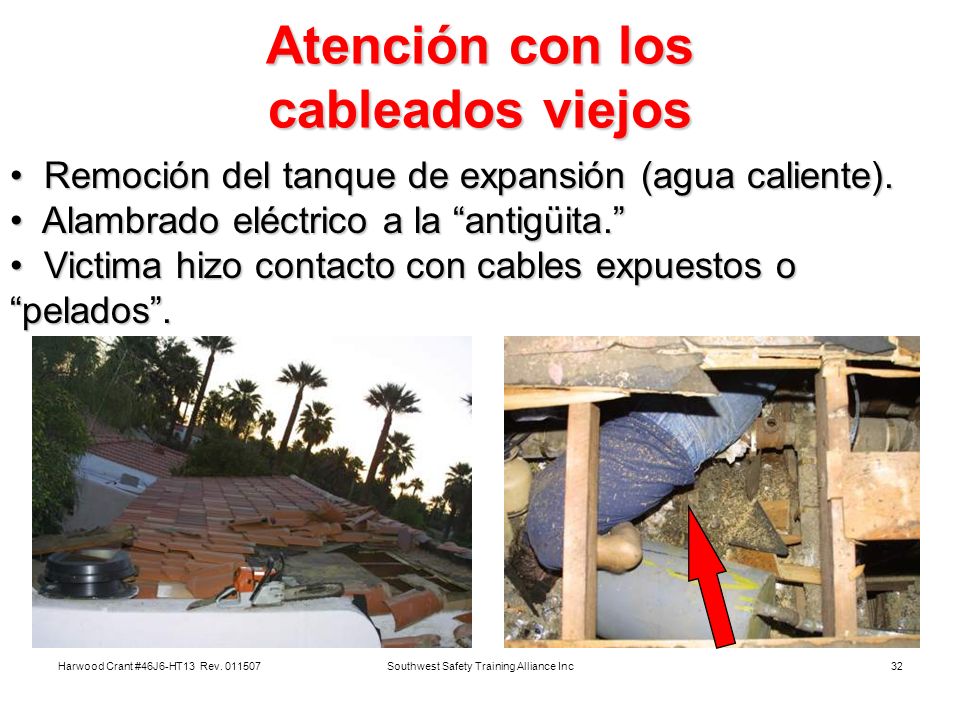

32 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc32 Atención con los cableados viejos Remoción del tanque de expansión (agua caliente). Remoción del tanque de expansión (agua caliente). Alambrado eléctrico a la antigüita. Alambrado eléctrico a la antigüita. Victima hizo contacto con cables expuestos o pelados. Victima hizo contacto con cables expuestos o pelados.

33 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc33 Jalar del cable Evite jalar los cables con las manos y use un cabestrante o una herramienta manual siempre que sea posible La comunicación entre la persona que jala y la que libera el cable para coordinar los movimientos hará el trabajo más fácil y seguro. Utilice herramientas livianas.

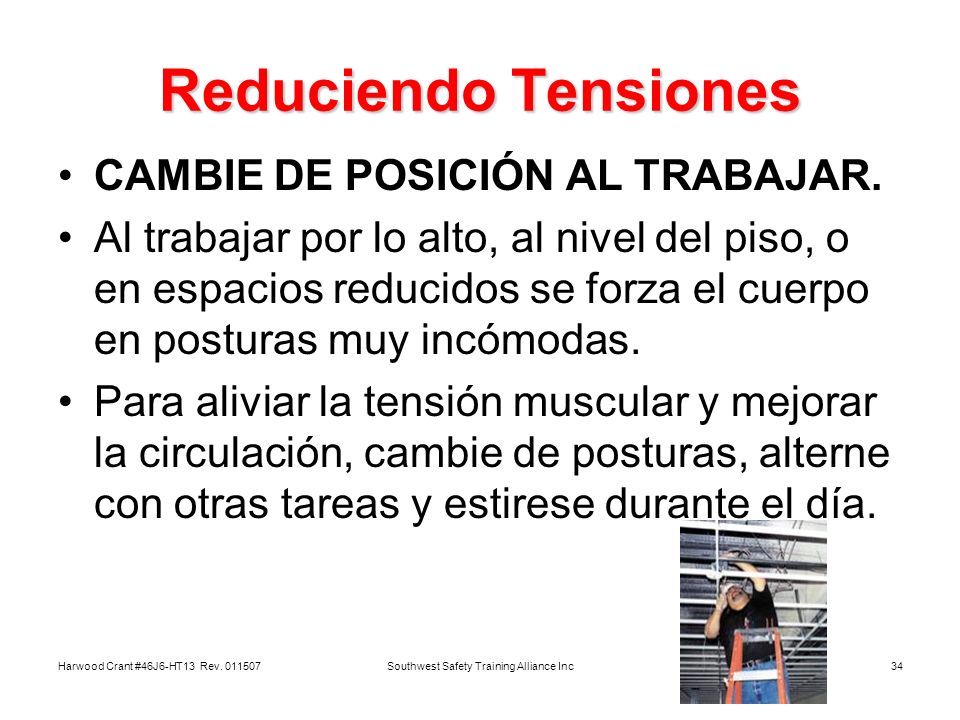

34 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc34 Reduciendo Tensiones CAMBIE DE POSICIÓN AL TRABAJAR. Al trabajar por lo alto, al nivel del piso, o en espacios reducidos se forza el cuerpo en posturas muy incómodas. Para aliviar la tensión muscular y mejorar la circulación, cambie de posturas, alterne con otras tareas y estirese durante el día.

35 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc35 Resumen El equipo eléctrico deberá ser: – Alistado y etiquetado – Libre de peligros – Utilizado de la manera apropiada Si usted utiliza herramientas eléctricas usted debe de: –Protegerse de la descarga eléctrica –Utilizarlas en una posición corporal cómoda –Proveérsele con el equipo de seguridad necesario

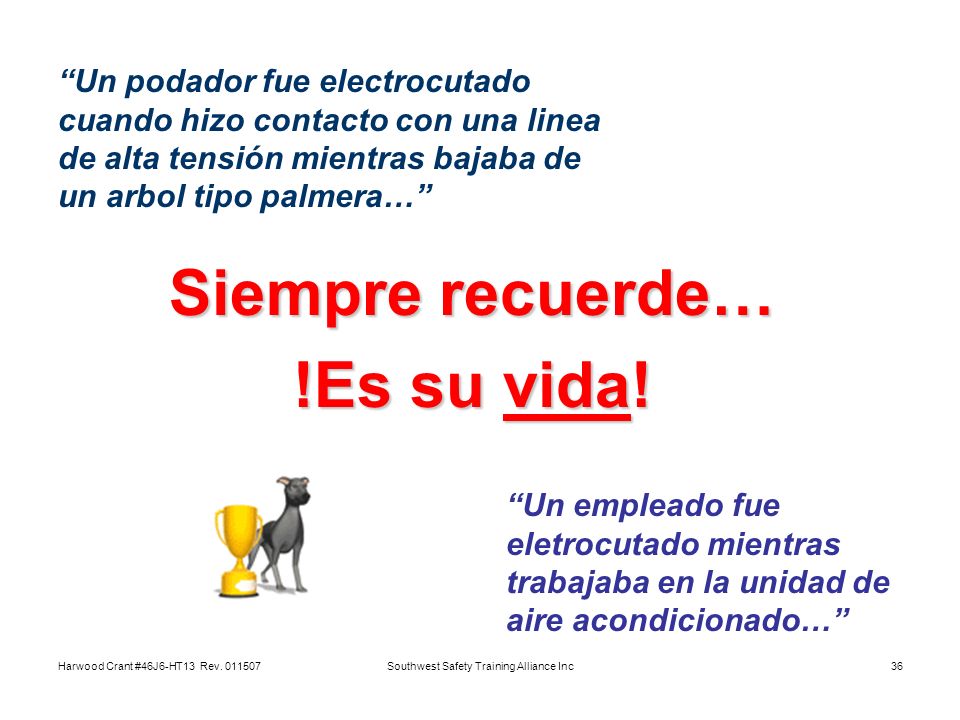

36 Harwood Crant #46J6-HT13 Rev Southwest Safety Training Alliance Inc36 Siempre recuerde… !Es su vida! Un podador fue electrocutado cuando hizo contacto con una linea de alta tensión mientras bajaba de un arbol tipo palmera… Un empleado fue eletrocutado mientras trabajaba en la unidad de aire acondicionado…
