1 DISEÑADOS PARA SISTEMAS: CONTRA INCENDIO CONTRA INCENDIO HIDRONEUMATICOS HIDRONEUMATICOS AGUAS NEGRAS AGUAS NEGRAS AGUAS PLUVIALES AGUAS PLUVIALES RIEGO RIEGO AIRE ACONDICIONADO AIRE ACONDICIONADO BOMBEO A TINACO BOMBEO A TINACO VELOCIDAD VARIABLEVELOCIDAD VARIABLE PRESION CONSTANTEPRESION CONSTANTE Tableros de fuerza y control para motores eléctricos y de combustión interna aplicados a sistemas de bombeo en general.

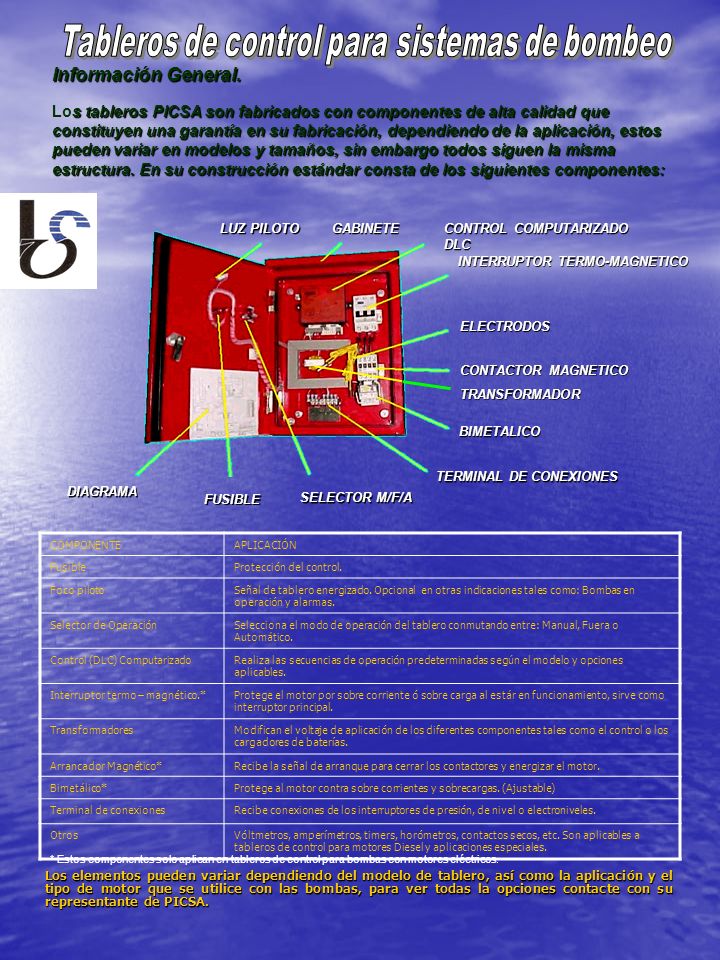

2 Información General. s tableros PICSA son fabricados con componentes de alta calidad que constituyen una garantía en su fabricación, dependiendo de la aplicación, estos pueden variar en modelos y tamaños, sin embargo todos siguen la misma estructura. En su construcción estándar consta de los siguientes componentes: Información General. Los tableros PICSA son fabricados con componentes de alta calidad que constituyen una garantía en su fabricación, dependiendo de la aplicación, estos pueden variar en modelos y tamaños, sin embargo todos siguen la misma estructura. En su construcción estándar consta de los siguientes componentes: Los elementos pueden variar dependiendo del modelo de tablero, así como la aplicación y el tipo de motor que se utilice con las bombas, para ver todas la opciones contacte con su representante de PICSA. INTERRUPTOR TERMO-MAGNETICO CONTROL COMPUTARIZADO DLC ELECTRODOS CONTACTOR MAGNETICO TRANSFORMADOR BIMETALICO TERMINAL DE CONEXIONES LUZ PILOTO GABINETEDIAGRAMA FUSIBLE SELECTOR M/F/A COMPONENTEAPLICACIÓN FusibleProtección del control. Foco pilotoSeñal de tablero energizado. Opcional en otras indicaciones tales como: Bombas en operación y alarmas. Selector de OperaciónSelecciona el modo de operación del tablero conmutando entre: Manual, Fuera o Automático. Control (DLC) ComputarizadoRealiza las secuencias de operación predeterminadas según el modelo y opciones aplicables. Interruptor termo – magnético.*Protege el motor por sobre corriente ó sobre carga al estár en funcionamiento, sirve como interruptor principal. TransformadoresModifican el voltaje de aplicación de los diferentes componentes tales como el control o los cargadores de baterías. Arrancador Magnético*Recibe la señal de arranque para cerrar los contactores y energizar el motor. Bimetálico*Protege al motor contra sobre corrientes y sobrecargas. (Ajustable) Terminal de conexionesRecibe conexiones de los interruptores de presión, de nivel o electroniveles. OtrosVóltmetros, amperímetros, timers, horómetros, contactos secos, etc. Son aplicables a tableros de control para motores Diesel y aplicaciones especiales. * Estos componentes solo aplican en tableros de control para bombas con motores eléctricos.

3 Modelos de tableros de control. Como se ha mencionado anteriormente los modelos de los tableros dependen de la aplicación, por lo que estos pueden ser, según sus iniciales: 1. TABLERO DE BOMBEO SIMPLEX VS INCENDIOTBSCI 2. TABLERO DE BOMBEO SIMPLEX VS INCENDIO N.F.P.A. 20TBSCI20 3. TABLERO DE BOMBEO SIMPLEX PARA RIEGO TBSR 4. TABLERO DE BOMBEO SIMPLEX A TINACOTBST 5. TABLERO DE BOMBEO SIMPLEX AGUAS NEGRASTBSAN 6. TABLERO DE BOMBEO DUPLEX A TINACOTBDT 7. TABLERO DE BOMBEO DUPLEX AGUAS NEGRASTBDAN 8. TABLERO DE SIST. HIDRONEUMATICO DUPLEX COMPRESORTHDC 9. TABLERO DE SIST. HIDRONEUMATICO DUPLEX INYECTORTHDI 10. TABLERO DE SIST. HIDRONEUMATICOS APCO DUPLEXTAD 11. TABLERO DE SIST. HIDRONEUMÁTICOS APCO TRIPLEXTAT 12. TABLERO DE SIST. HIDRONEUMATICOS TRIPLEX INYECTORTHTI 13. TABLERO DE SIST. HIDRONEUMATICOS TRIPLEX COMPRESORTHTC 14. TAB. DE ARRANQUE AUTOMATICO PARA MOTOR DE COMB. INTERNA TAAMCI 15. TABLEROS´PARA SISTEMAS HIDRONEUMATICOS PROGRAMADOSTHA+B Para más aplicaciones consulte con su representante de PICSA. Nomenclatura. Para comprender mejor estos modelos es necesario conocer la nomenclatura de lo mismos y poder así completar la descripción de un tablero específico, esta se muestra a continuación: T B D A N PW C Modelo del Tablero Voltaje 2 – 220 V 2E – 230 V * 4 – 440 V 4E - 460/480 V * Tipo de arranque. Tensión Plena estándar. Tensión Reducida (Opcional) : PW - Devanado Bipartido. YD - Estrella, Delta. AT - Auto transformador AS - Arranque suave (Estado sólido) Tipo de control C = Computarizado (DLC) M = Micro (TSX NANO) PLC = Control Programable Potencia del motor a controlar en HP En el caso de los tableros para bombas con motor de combustión interna, este cambia a: T A A M C I - VW 2E C Modelo del Tablero Marca del Motor VW – Volkswagen B&S – Brigss & Straton LP – Lister Petter IV – Iveco CU - Cummins Tipo de control C = Computarizado (DLC) M = Micro (TSX NANO) PLC = Control Programable Nivel de Equipamiento Motores a Gasolina:Motores a Diesel 1A – Austero con R.P.S.*A - Austero 1E – Equipado con R.P.S.*E - Equipado 2A – Austero sin R.P.S.*NFPA 20 – Bajo Indicaciones 2E – Equipado sin R.P.S.*de la norma NFPA-20

4 Gabinete Largo (cm) Ancho (cm) Alto (cm) GM Modelos Simplex 220V Modelos Simplex 440V TamañoHPTamañoHP GM4 1 A A A A A A RAF Modelos Dúplex 220V Modelos Dúplex 440V TamañoHPTamañoHP A A A A A A A Tamaños de tableros estándar Modelos Triplex 220V Modelos Triplex 440V TamañoHPTamañoHP A A A A A A A A 100 Tipos de construccion de Gabinetes NEMAProtecciónUsoConst. 1 Contra contacto accidental con el equipo y contra la suciedad InteriorEstandar 12 Sin pre-troquelados; Contra contacto accidental con el equipo y contra el polvo, pelusa o fibras y suciedad. Contra salpicaduras y goteos de líquidos no corrosivos InteriorOpcional 2 Contra contacto accidental con el equipo y contra la suciedad. Contra salpicaduras ligeras y goteos de líquidos no corrosivos InteriorOpcional 3R Contra contacto accidental con el equipo y contra la suciedad, lluvia, agua nieve, nieve y formaciones externas de hielo Interior o Exterior Opcional 4 Contra contacto accidental con el equipo y contra la suciedad, lluvia, agua nieve, nieve, polvareda, salpicaduras de agua y chorro directo de agua. No sufre daño por formaciones externas de hielo Interior o Exterior Opcional 4X Contra contacto accidental con el equipo y contra la suciedad, lluvia, agua nieve, nieve, polvareda, salpicaduras de agua, chorro directo de agua y corrosión. No sufre daño por formaciones externas de hielo Interior o Exterior Opcional Distribuido por: Tamaños disponibles y Medidas.
