1 LOGO DATA CENTER Presentan Hernandez Palmeros Karina Edith Solano Uscanga Lourdes Yareli

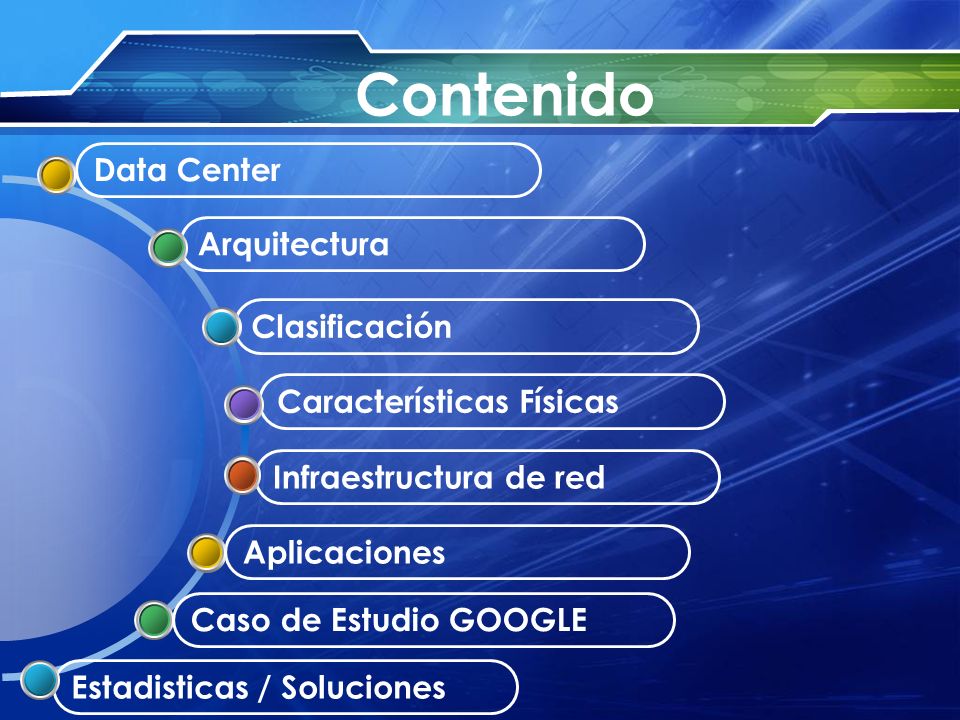

2 Infraestructura de red Características Físicas Clasificación Arquitectura Data Center Aplicaciones Caso de Estudio GOOGLE Estadisticas / Soluciones Contenido

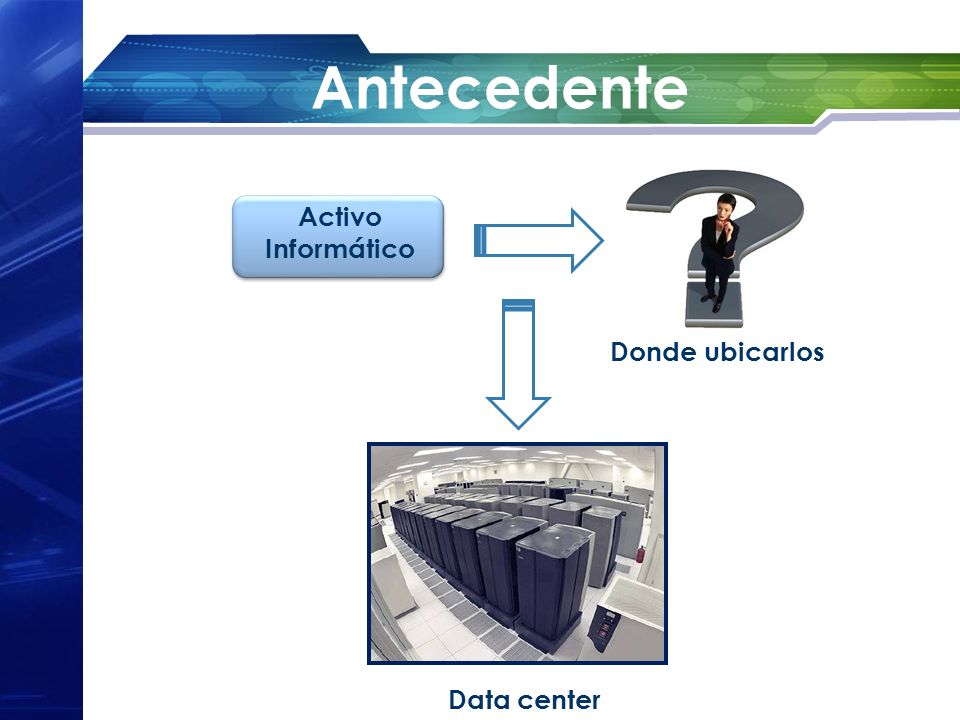

3 Antecedente Activo Informático Donde ubicarlos Data center

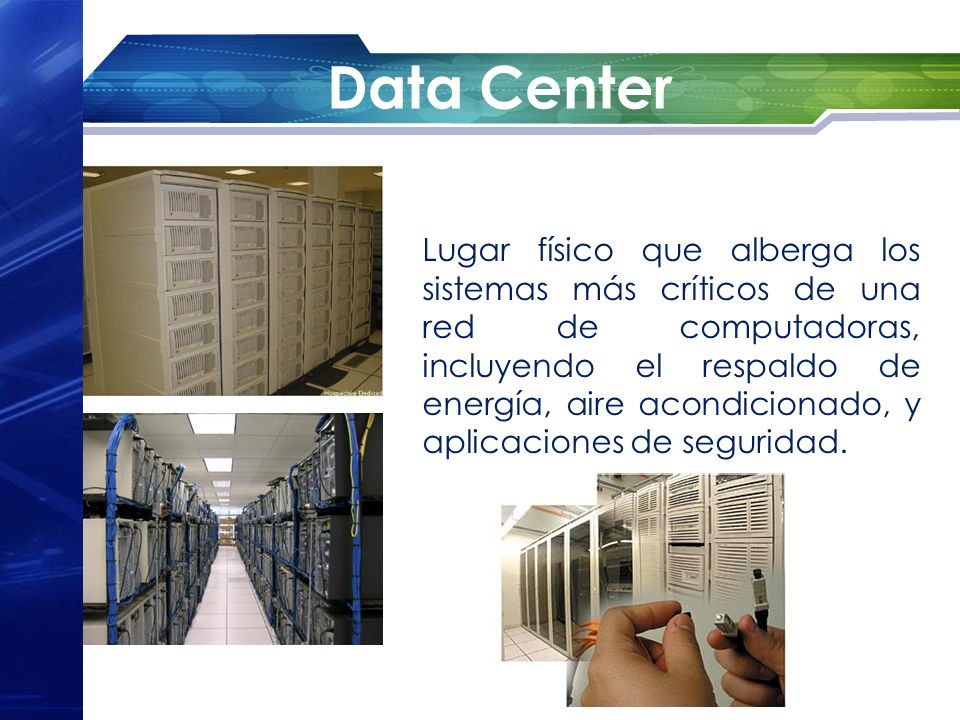

4 Data Center Lugar físico que alberga los sistemas más críticos de una red de computadoras, incluyendo el respaldo de energía, aire acondicionado, y aplicaciones de seguridad.

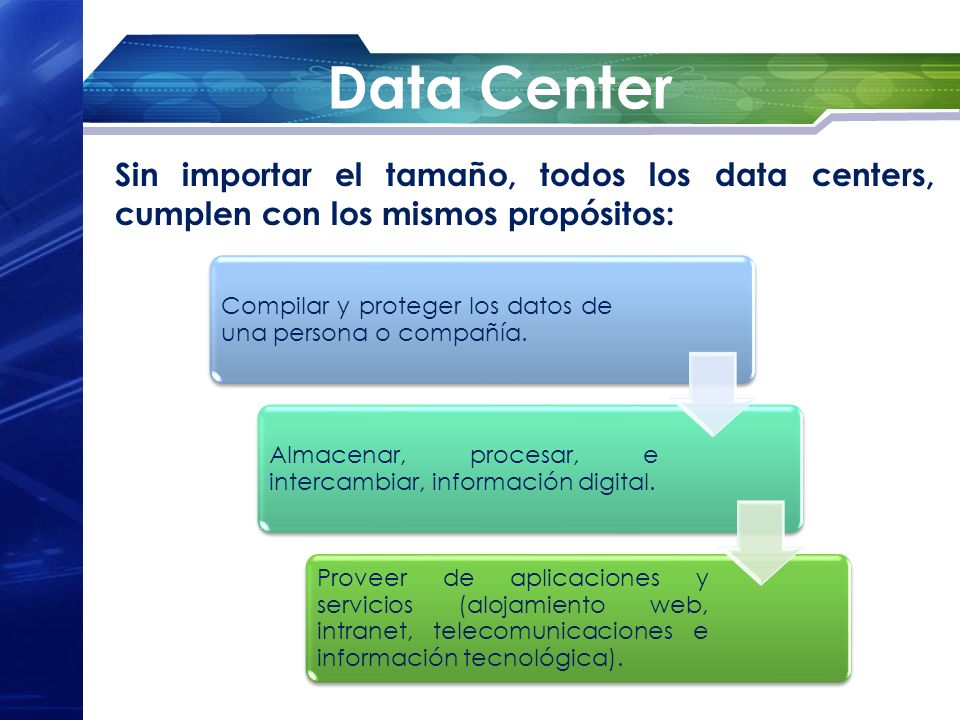

5 Data Center Sin importar el tamaño, todos los data centers, cumplen con los mismos propósitos: Compilar y proteger los datos de una persona o compañía. Almacenar, procesar, e intercambiar, información digital. Proveer de aplicaciones y servicios (alojamiento web, intranet, telecomunicaciones e información tecnológica).

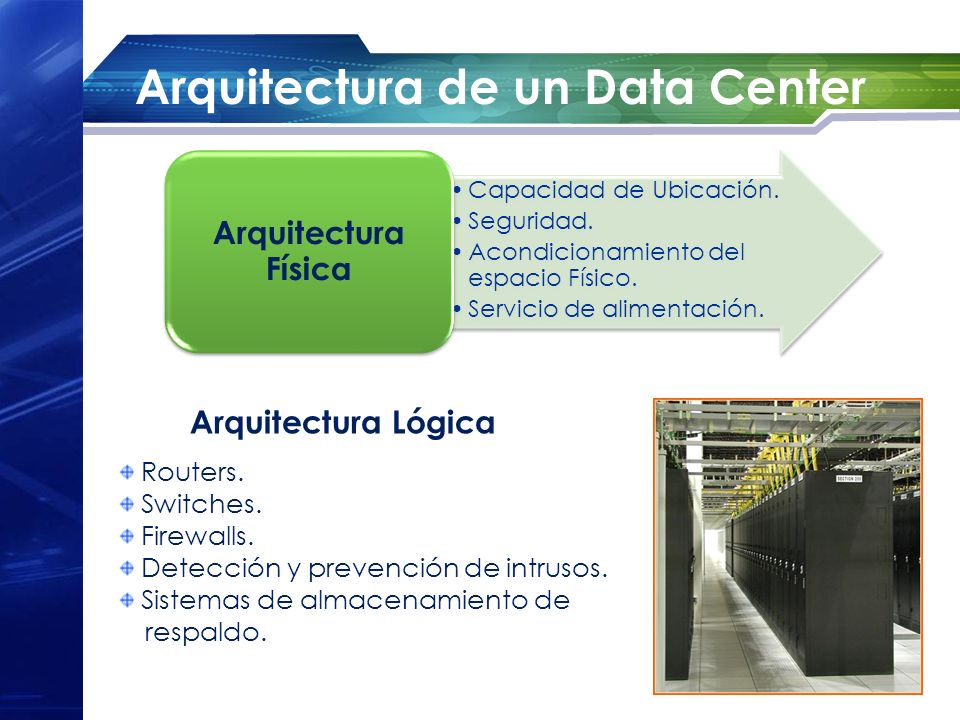

6 Arquitectura de un Data Center Capacidad de Ubicación. Seguridad. Acondicionamiento del espacio Físico. Servicio de alimentación. Arquitectura Física Arquitectura Lógica Routers. Switches. Firewalls. Detección y prevención de intrusos. Sistemas de almacenamiento de respaldo.

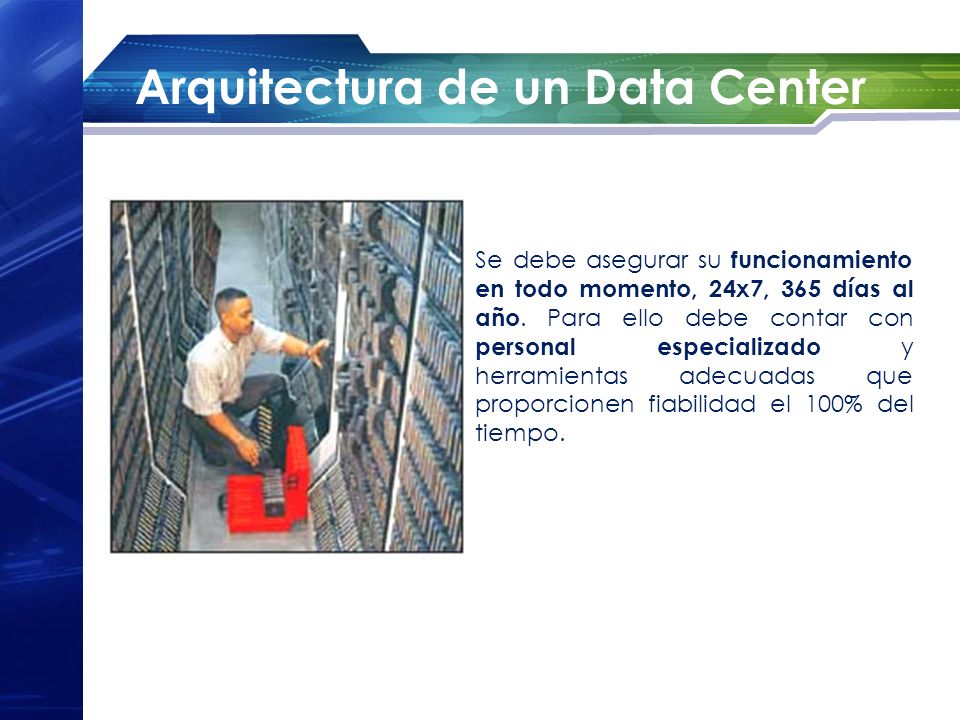

7 Arquitectura de un Data Center Se debe asegurar su funcionamiento en todo momento, 24x7, 365 días al año. Para ello debe contar con personal especializado y herramientas adecuadas que proporcionen fiabilidad el 100% del tiempo.

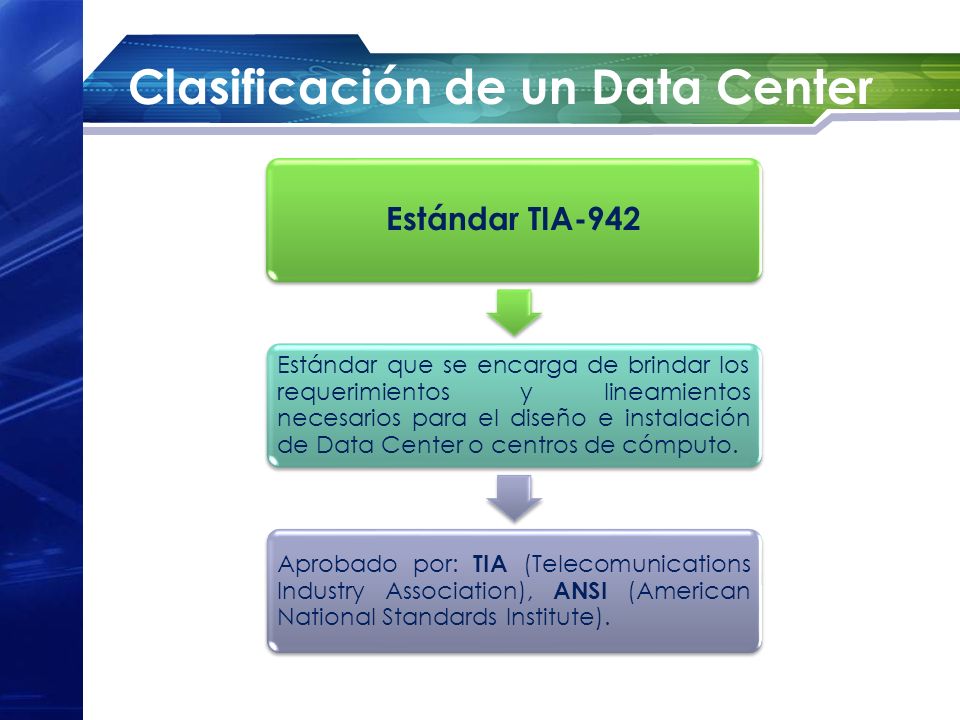

8 Clasificación de un Data Center Estándar TIA-942 Estándar que se encarga de brindar los requerimientos y lineamientos necesarios para el diseño e instalación de Data Center o centros de cómputo. Aprobado por: TIA (Telecomunications Industry Association), ANSI (American National Standards Institute).

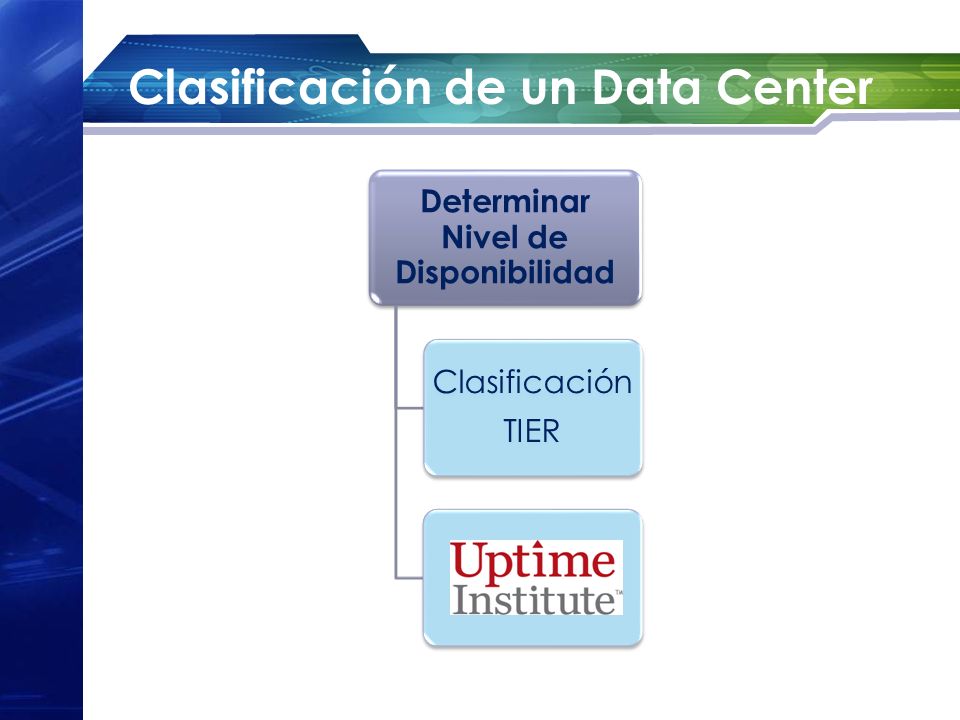

9 Clasificación de un Data Center Determinar Nivel de Disponibilidad Clasificación TIER

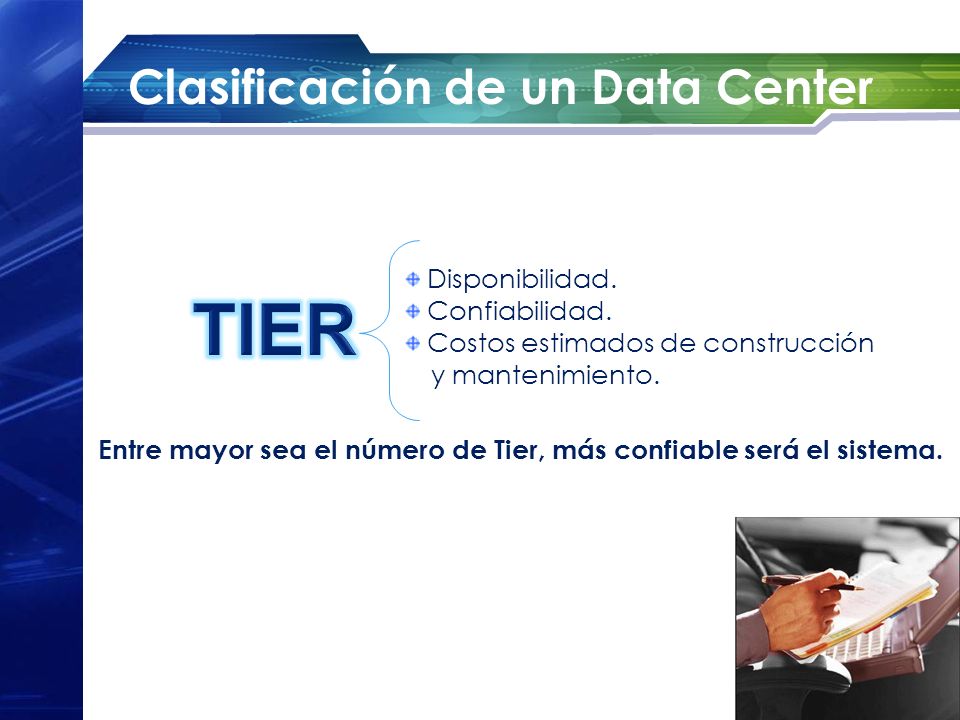

10 Clasificación de un Data Center Disponibilidad. Confiabilidad. Costos estimados de construcción y mantenimiento. Entre mayor sea el número de Tier, más confiable será el sistema.

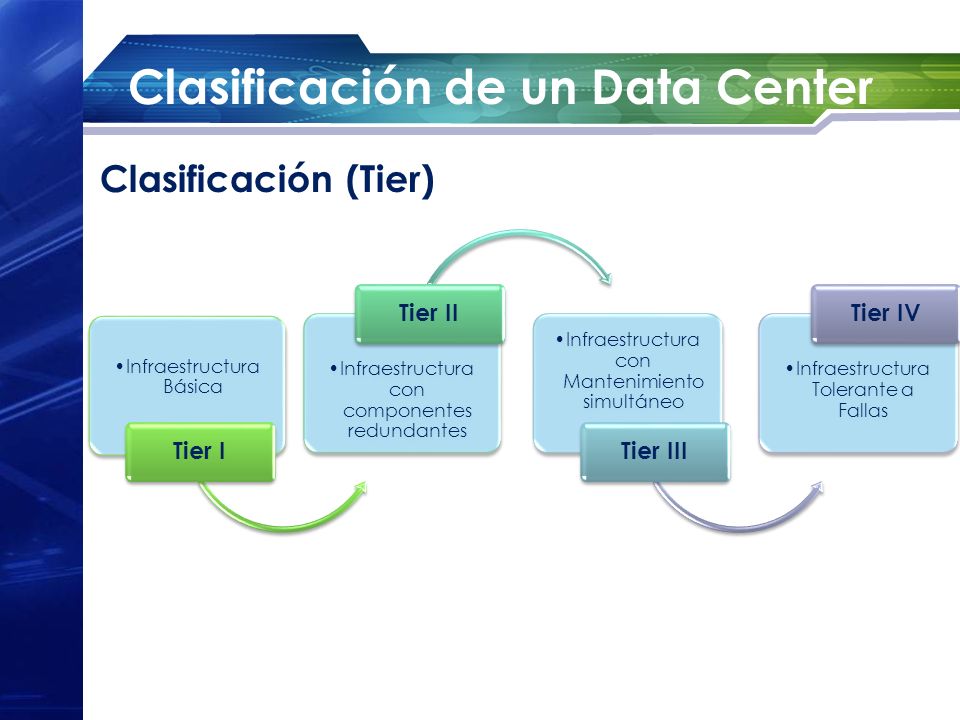

11 Clasificación de un Data Center Infraestructura Básica Tier I Infraestructura con componentes redundantes Tier II Infraestructura con Mantenimiento simultáneo Tier III Infraestructura Tolerante a Fallas Tier IV Clasificación (Tier)

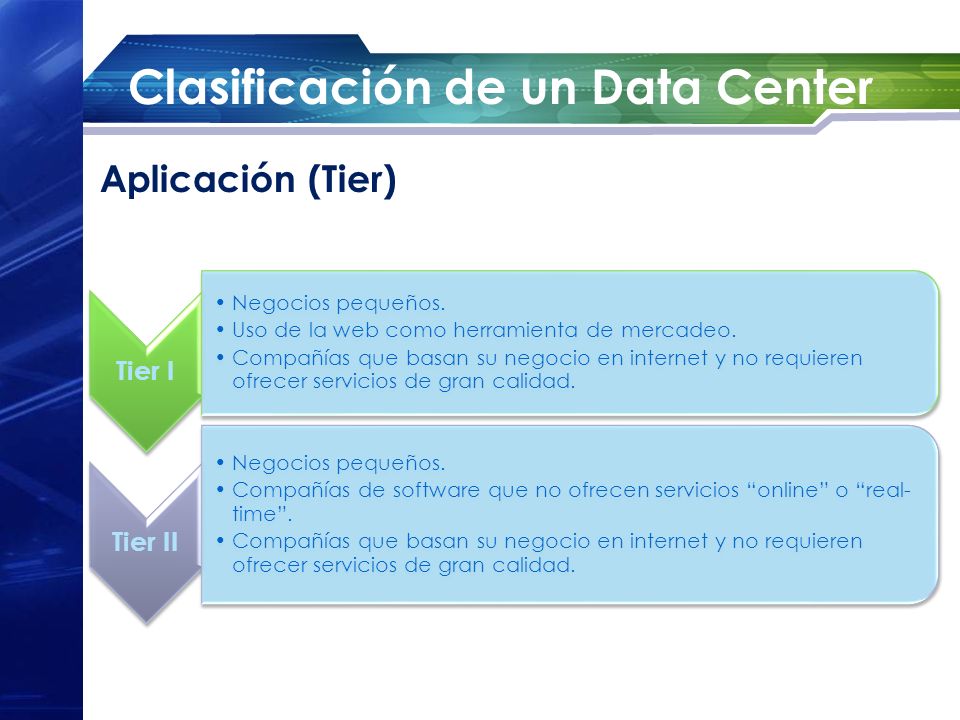

12 Clasificación de un Data Center Tier I Negocios pequeños. Uso de la web como herramienta de mercadeo. Compañías que basan su negocio en internet y no requieren ofrecer servicios de gran calidad. Tier II Negocios pequeños. Compañías de software que no ofrecen servicios online o real- time. Compañías que basan su negocio en internet y no requieren ofrecer servicios de gran calidad. Aplicación (Tier)

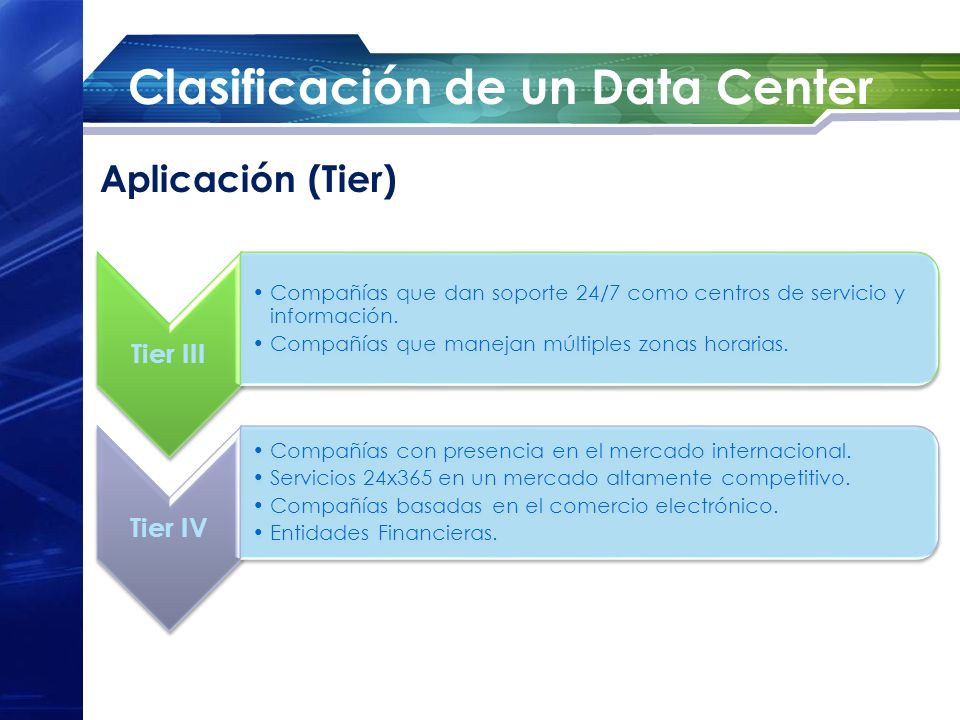

13 Clasificación de un Data Center Tier III Compañías que dan soporte 24/7 como centros de servicio y información. Compañías que manejan múltiples zonas horarias. Tier IV Compañías con presencia en el mercado internacional. Servicios 24x365 en un mercado altamente competitivo. Compañías basadas en el comercio electrónico. Entidades Financieras. Aplicación (Tier)

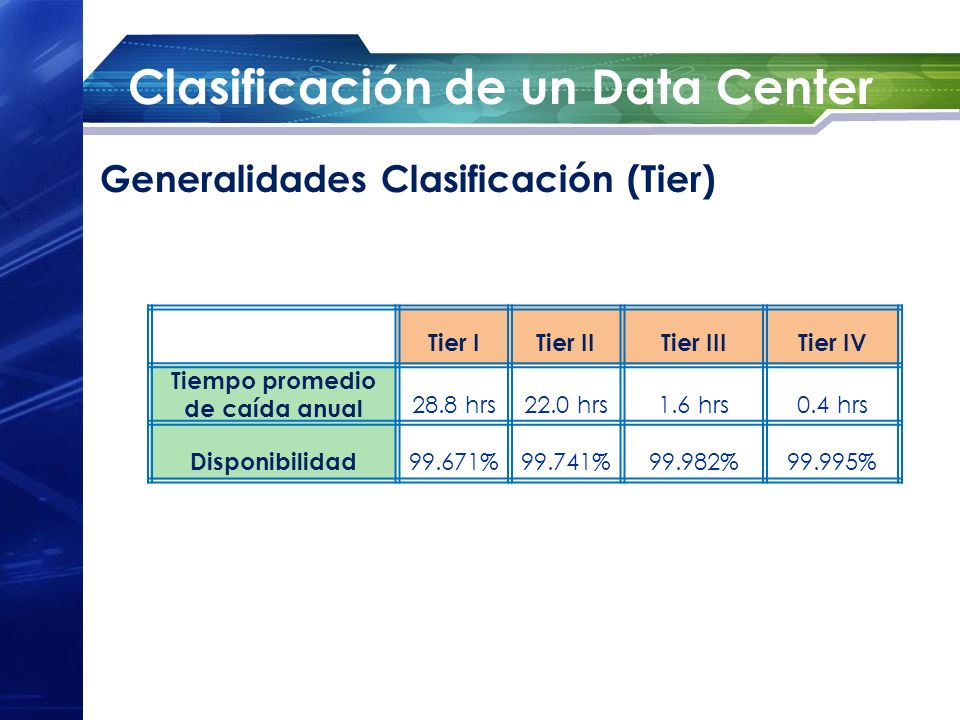

14 Clasificación de un Data Center Generalidades Clasificación (Tier) Tier ITier IITier IIITier IV Tiempo promedio de caída anual 28.8 hrs22.0 hrs1.6 hrs0.4 hrs Disponibilidad %99.741%99.982%99.995%

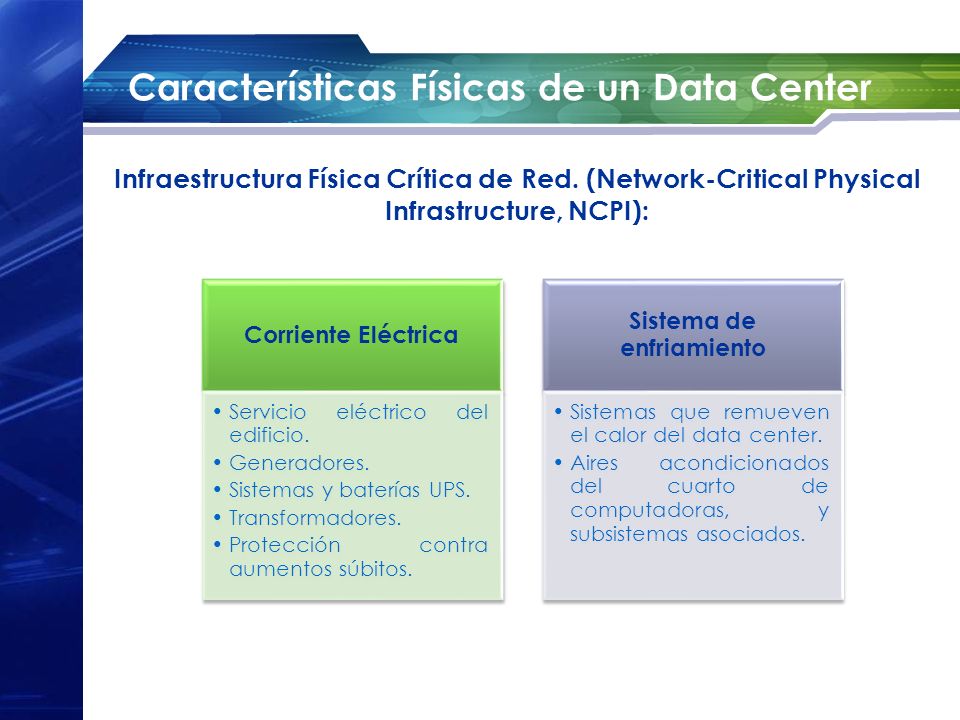

15 Características Físicas de un Data Center Infraestructura Física Crítica de Red. (Network-Critical Physical Infrastructure, NCPI): Corriente Eléctrica Servicio eléctrico del edificio. Generadores. Sistemas y baterías UPS. Transformadores. Protección contra aumentos súbitos. Sistema de enfriamiento Sistemas que remueven el calor del data center. Aires acondicionados del cuarto de computadoras, y subsistemas asociados.

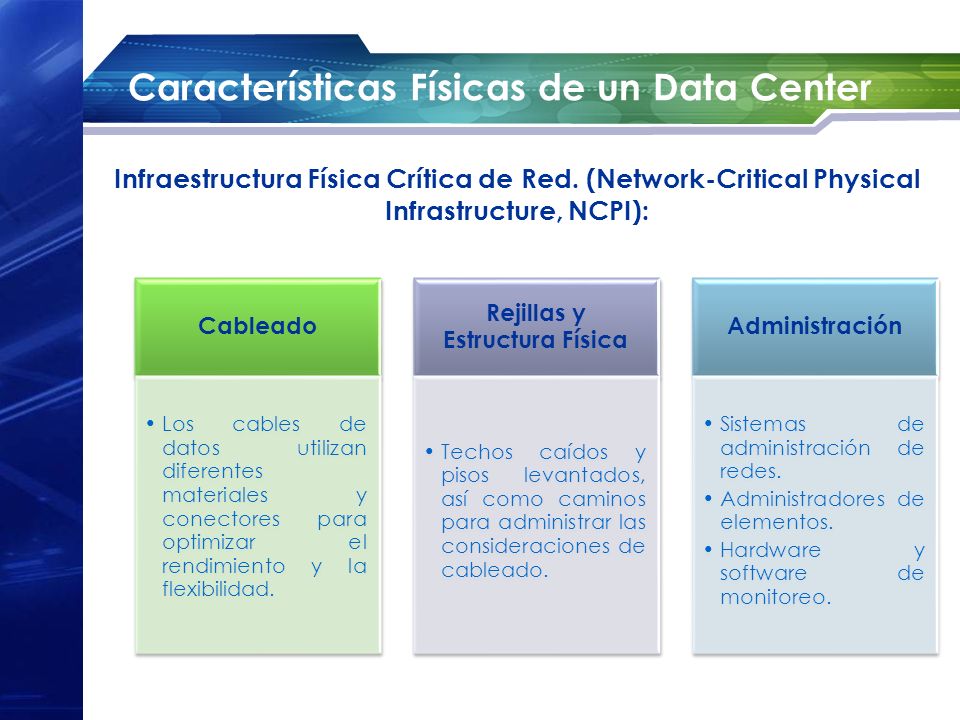

16 Características Físicas de un Data Center Infraestructura Física Crítica de Red. (Network-Critical Physical Infrastructure, NCPI): Cableado Los cables de datos utilizan diferentes materiales y conectores para optimizar el rendimiento y la flexibilidad. Rejillas y Estructura Física Techos caídos y pisos levantados, así como caminos para administrar las consideraciones de cableado. Administración Sistemas de administración de redes. Administradores de elementos. Hardware y software de monitoreo.

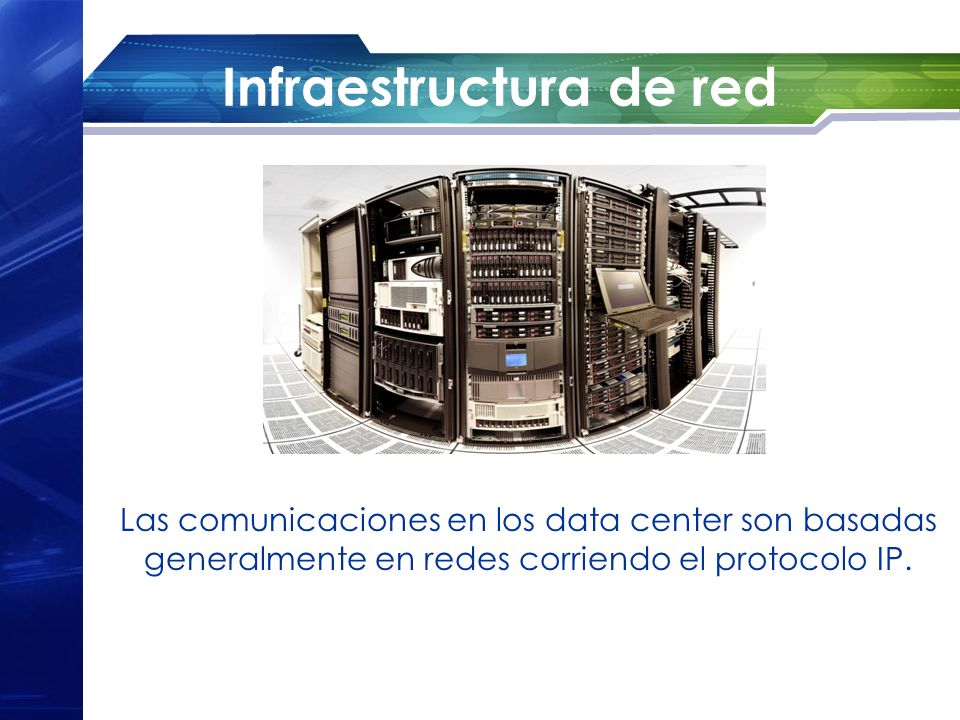

17 Infraestructura de red Las comunicaciones en los data center son basadas generalmente en redes corriendo el protocolo IP.

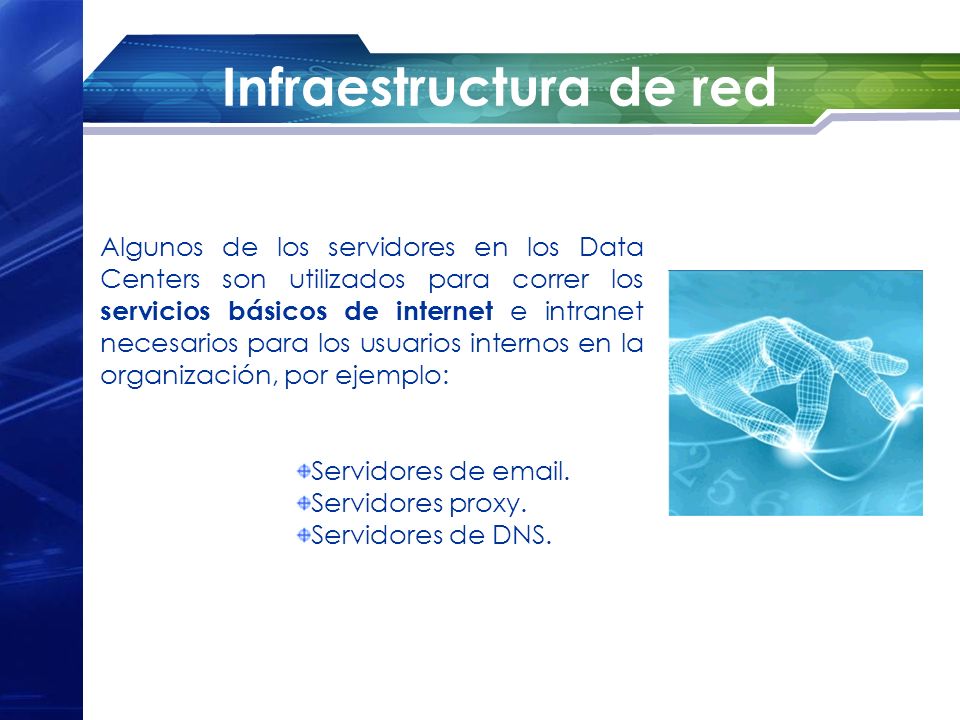

18 Infraestructura de red Algunos de los servidores en los Data Centers son utilizados para correr los servicios básicos de internet e intranet necesarios para los usuarios internos en la organización, por ejemplo: Servidores de . Servidores proxy. Servidores de DNS.

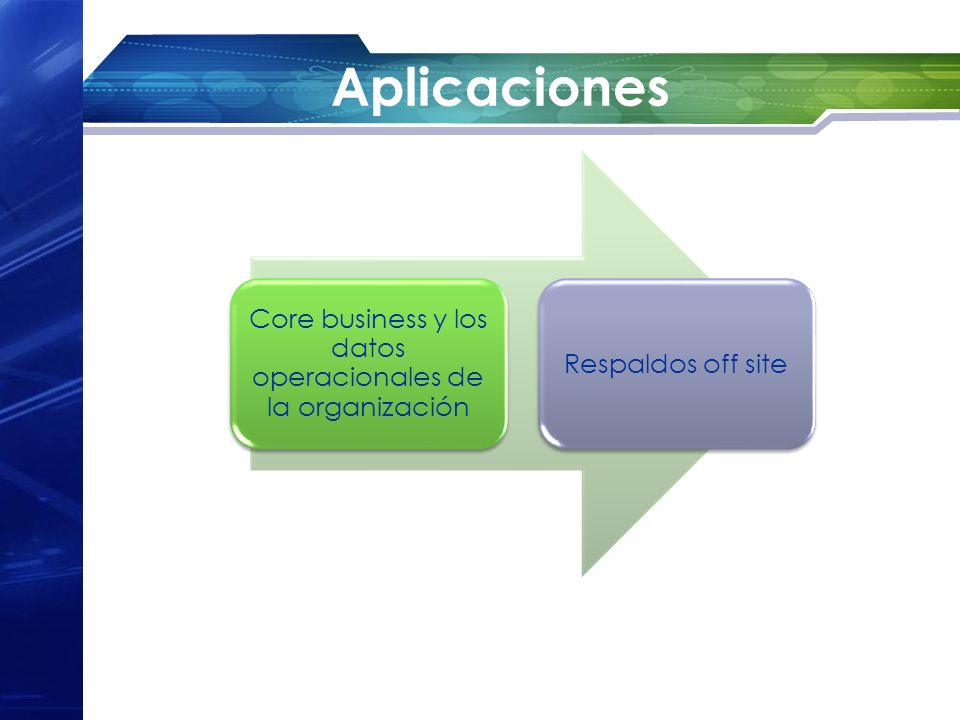

19 Aplicaciones Core business y los datos operacionales de la organización Respaldos off site

20 Caso de estudio GOOGLE Seguridad para ingresar a las instalaciones del Data Center Sistema de Enfriamiento en el techo

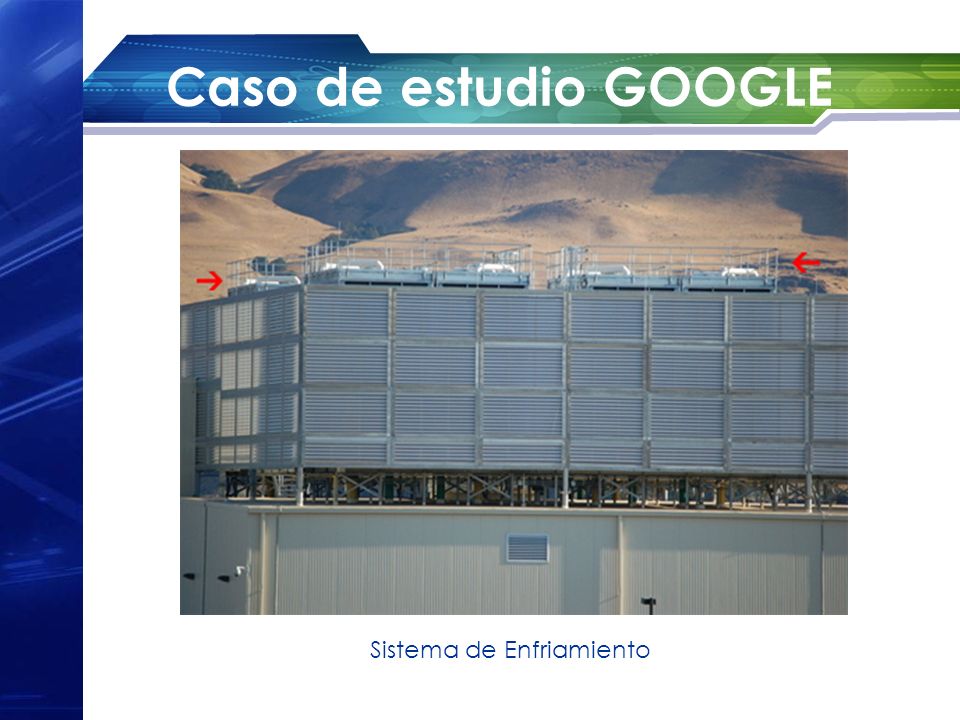

21 Caso de estudio GOOGLE Sistema de Enfriamiento

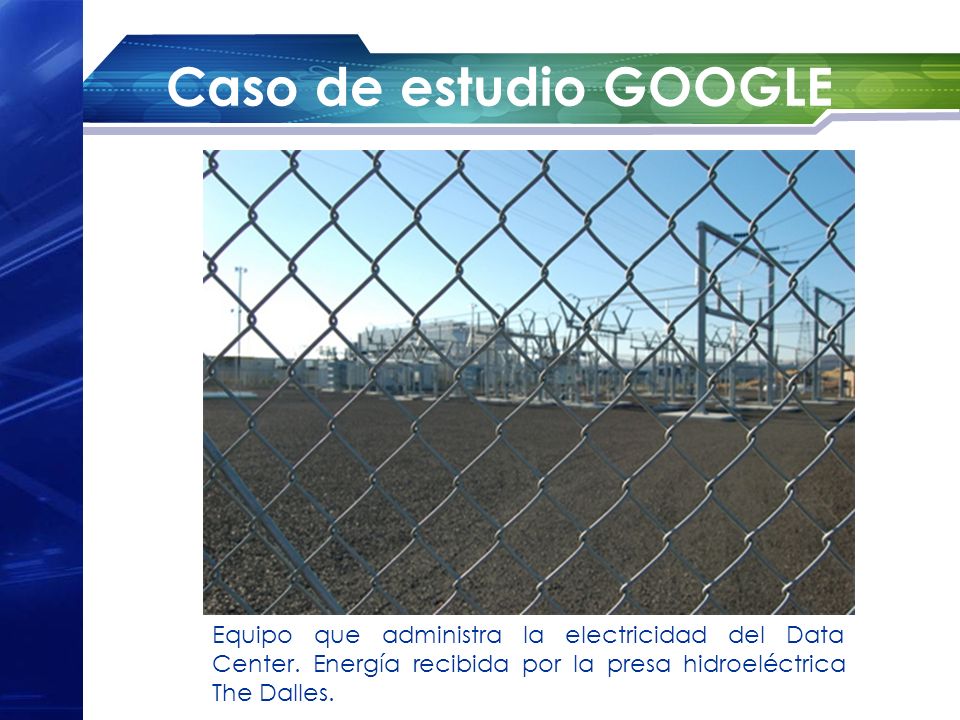

22 Caso de estudio GOOGLE Equipo que administra la electricidad del Data Center. Energía recibida por la presa hidroeléctrica The Dalles.

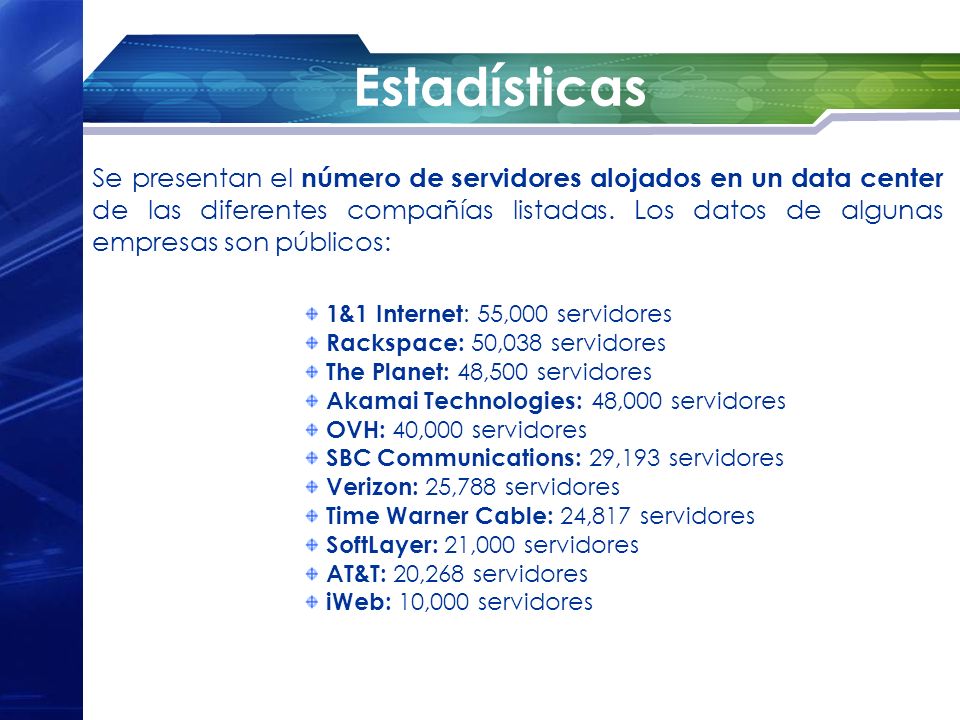

23 Estadísticas Se presentan el número de servidores alojados en un data center de las diferentes compañías listadas. Los datos de algunas empresas son públicos: 1&1 Internet : 55,000 servidores Rackspace: 50,038 servidores The Planet: 48,500 servidores Akamai Technologies: 48,000 servidores OVH: 40,000 servidores SBC Communications: 29,193 servidores Verizon: 25,788 servidores Time Warner Cable: 24,817 servidores SoftLayer: 21,000 servidores AT&T: 20,268 servidores iWeb: 10,000 servidores

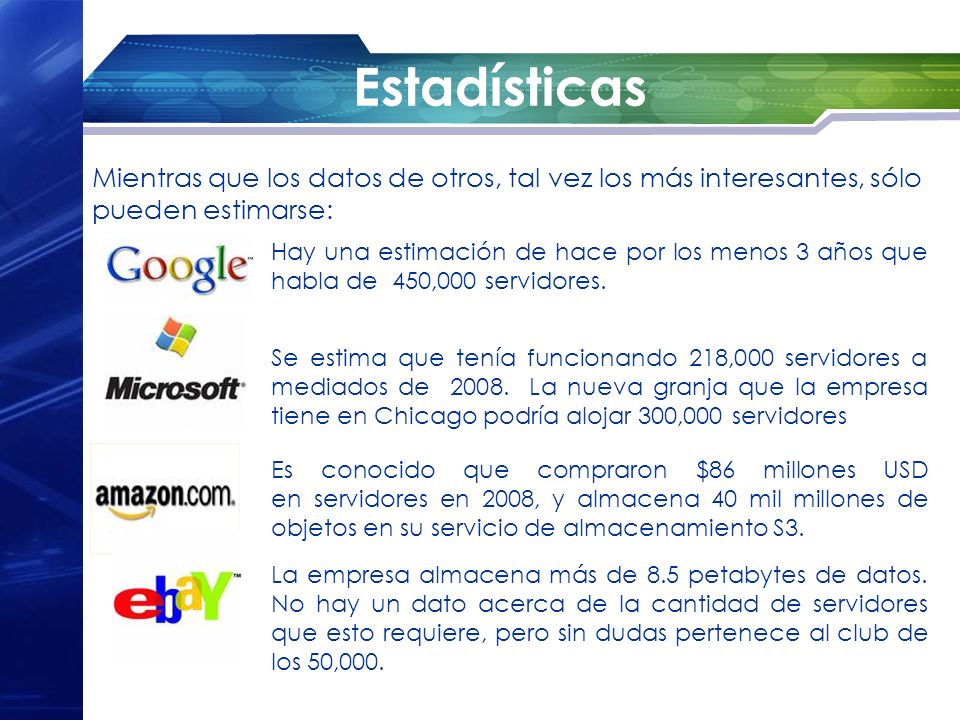

24 Estadísticas Mientras que los datos de otros, tal vez los más interesantes, sólo pueden estimarse: Hay una estimación de hace por los menos 3 años que habla de 450,000 servidores. Se estima que tenía funcionando 218,000 servidores a mediados de La nueva granja que la empresa tiene en Chicago podría alojar 300,000 servidores Es conocido que compraron $86 millones USD en servidores en 2008, y almacena 40 mil millones de objetos en su servicio de almacenamiento S3. La empresa almacena más de 8.5 petabytes de datos. No hay un dato acerca de la cantidad de servidores que esto requiere, pero sin dudas pertenece al club de los 50,000.

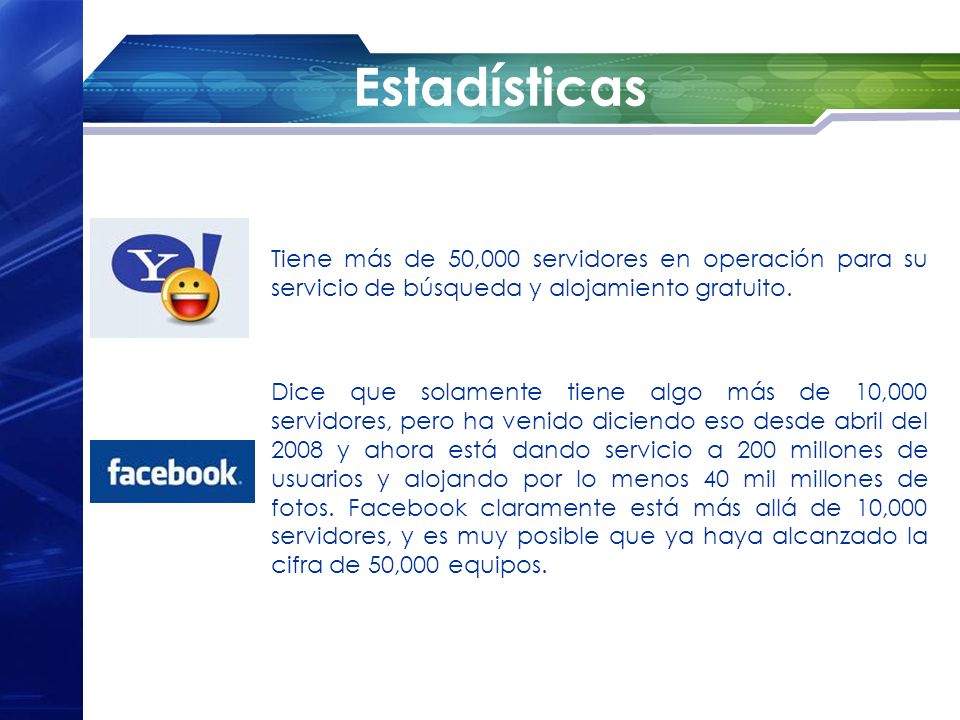

25 Estadísticas Tiene más de 50,000 servidores en operación para su servicio de búsqueda y alojamiento gratuito. Dice que solamente tiene algo más de 10,000 servidores, pero ha venido diciendo eso desde abril del 2008 y ahora está dando servicio a 200 millones de usuarios y alojando por lo menos 40 mil millones de fotos. Facebook claramente está más allá de 10,000 servidores, y es muy posible que ya haya alcanzado la cifra de 50,000 equipos.

26 Soluciones El Data Center cuenta con las más avanzadas tecnologías en materia de seguridad física, vigilancia, protección anti-incendios, sistemas de alimentación eléctrica y de climatización. Características: Alimentación eléctrica ininterrumpida Suelo técnico Control de Temperatura Protección de incendios Control de acceso seguro

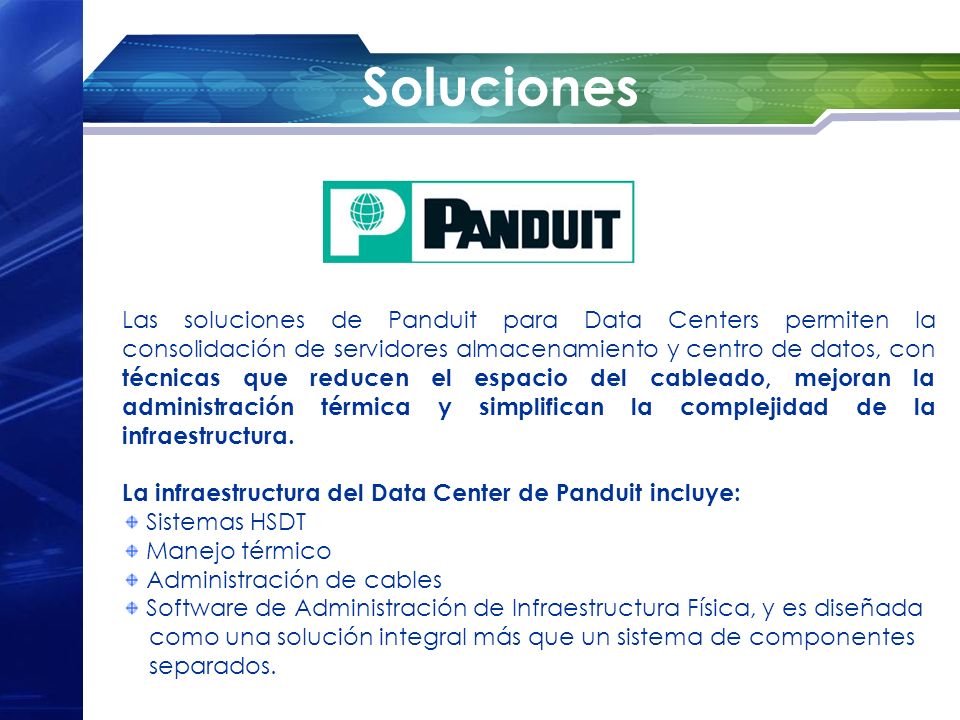

27 Soluciones Las soluciones de Panduit para Data Centers permiten la consolidación de servidores almacenamiento y centro de datos, con técnicas que reducen el espacio del cableado, mejoran la administración térmica y simplifican la complejidad de la infraestructura. La infraestructura del Data Center de Panduit incluye: Sistemas HSDT Manejo térmico Administración de cables Software de Administración de Infraestructura Física, y es diseñada como una solución integral más que un sistema de componentes separados.

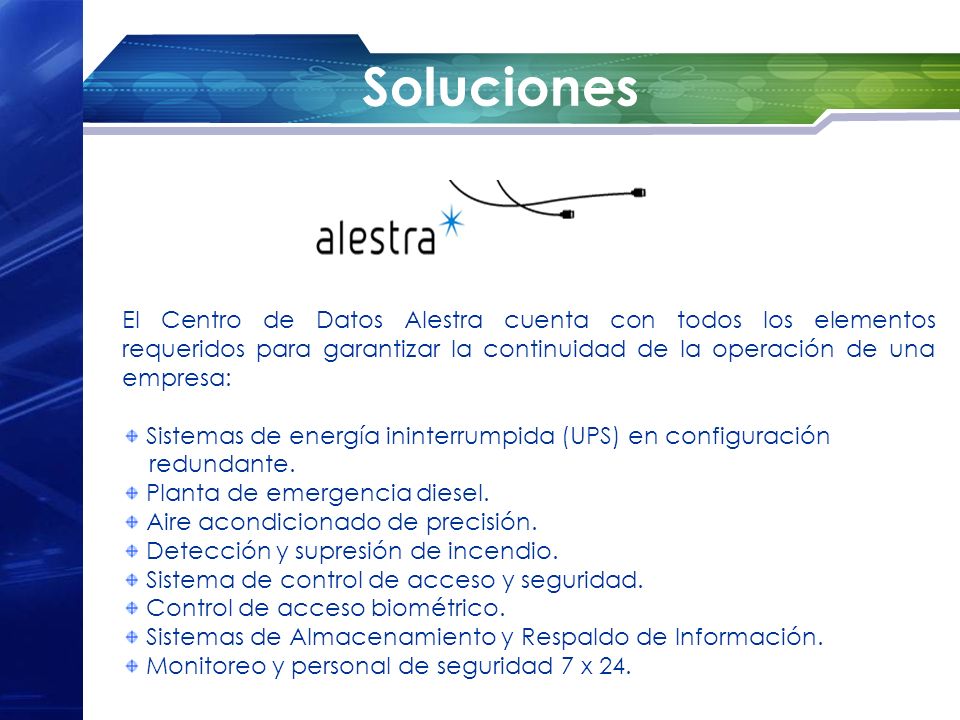

28 Soluciones El Centro de Datos Alestra cuenta con todos los elementos requeridos para garantizar la continuidad de la operación de una empresa: Sistemas de energía ininterrumpida (UPS) en configuración redundante. Planta de emergencia diesel. Aire acondicionado de precisión. Detección y supresión de incendio. Sistema de control de acceso y seguridad. Control de acceso biométrico. Sistemas de Almacenamiento y Respaldo de Información. Monitoreo y personal de seguridad 7 x 24.

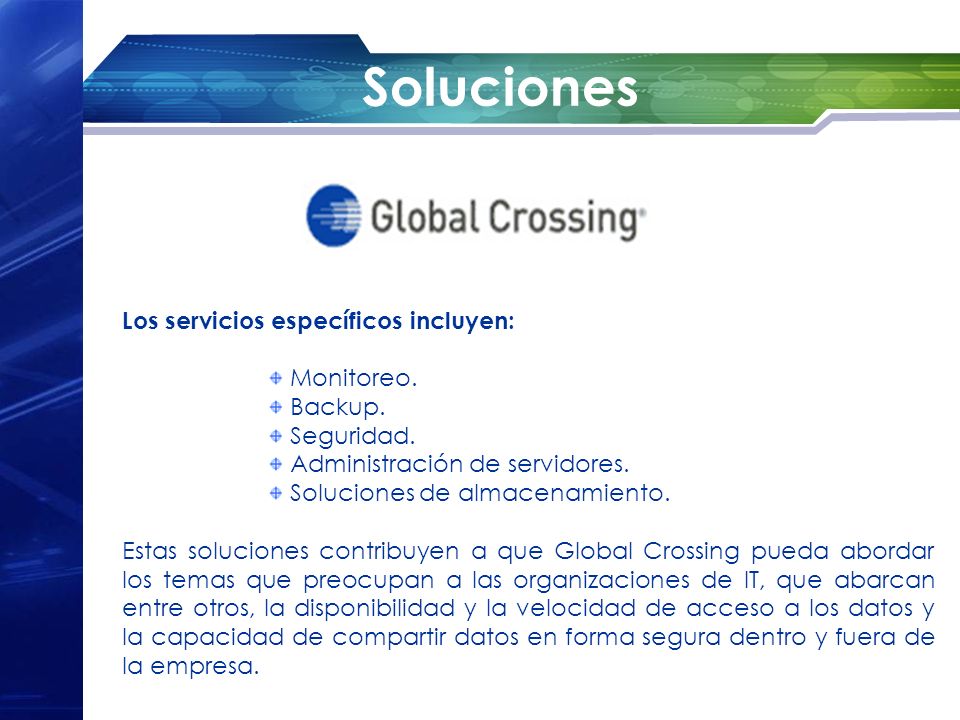

29 Soluciones Los servicios específicos incluyen: Monitoreo. Backup. Seguridad. Administración de servidores. Soluciones de almacenamiento. Estas soluciones contribuyen a que Global Crossing pueda abordar los temas que preocupan a las organizaciones de IT, que abarcan entre otros, la disponibilidad y la velocidad de acceso a los datos y la capacidad de compartir datos en forma segura dentro y fuera de la empresa.

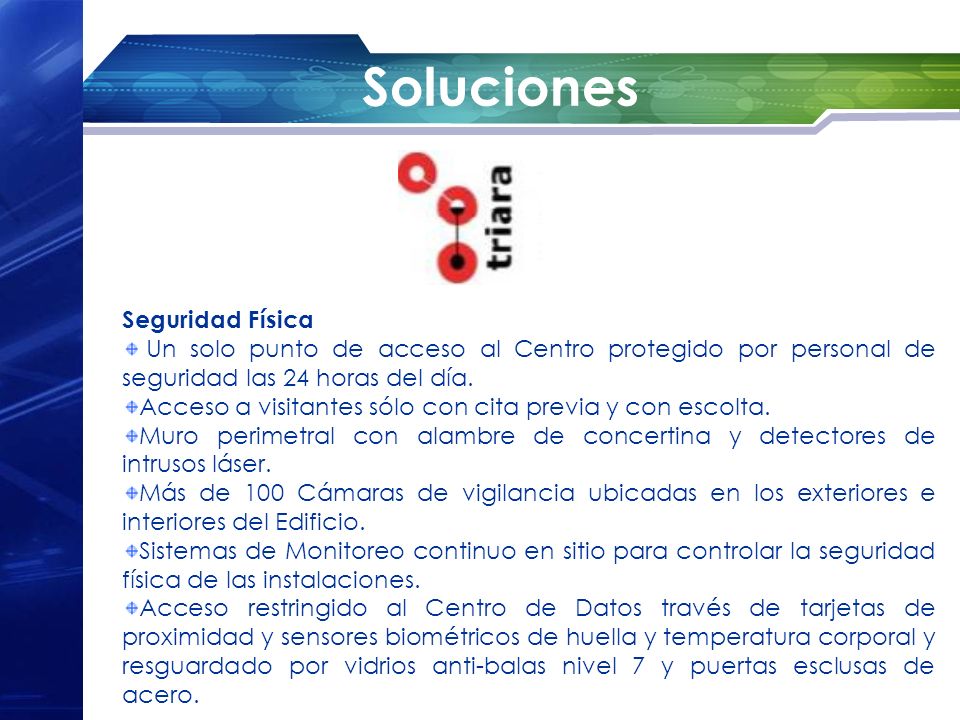

30 Soluciones Seguridad Física Un solo punto de acceso al Centro protegido por personal de seguridad las 24 horas del día. Acceso a visitantes sólo con cita previa y con escolta. Muro perimetral con alambre de concertina y detectores de intrusos láser. Más de 100 Cámaras de vigilancia ubicadas en los exteriores e interiores del Edificio. Sistemas de Monitoreo continuo en sitio para controlar la seguridad física de las instalaciones. Acceso restringido al Centro de Datos través de tarjetas de proximidad y sensores biométricos de huella y temperatura corporal y resguardado por vidrios anti-balas nivel 7 y puertas esclusas de acero.

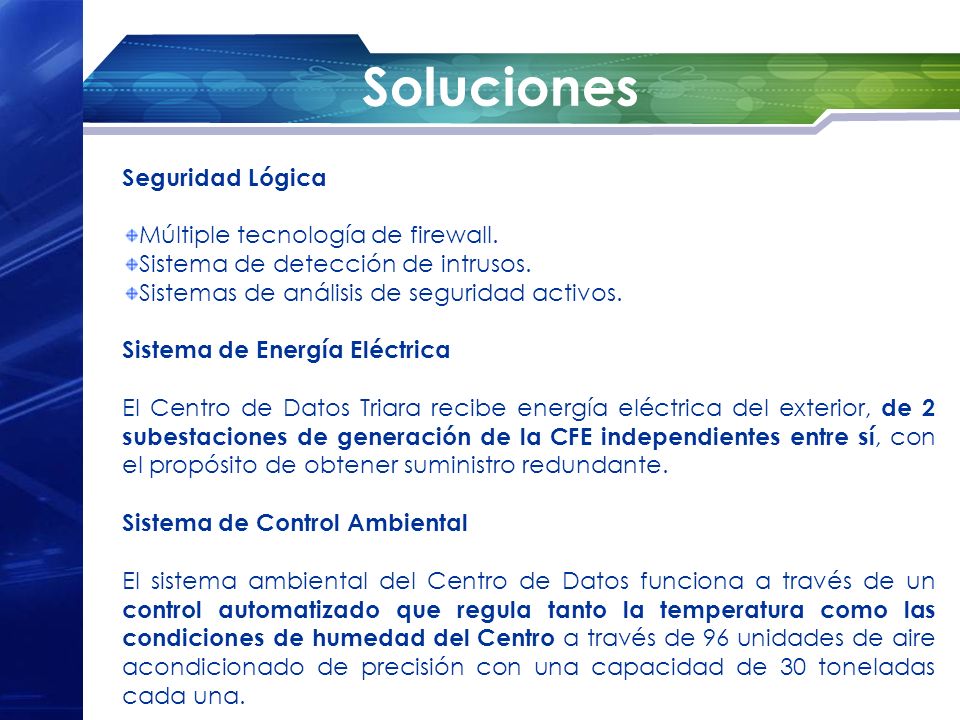

31 Soluciones Seguridad Lógica Múltiple tecnología de firewall. Sistema de detección de intrusos. Sistemas de análisis de seguridad activos. Sistema de Energía Eléctrica El Centro de Datos Triara recibe energía eléctrica del exterior, de 2 subestaciones de generación de la CFE independientes entre sí, con el propósito de obtener suministro redundante. Sistema de Control Ambiental El sistema ambiental del Centro de Datos funciona a través de un control automatizado que regula tanto la temperatura como las condiciones de humedad del Centro a través de 96 unidades de aire acondicionado de precisión con una capacidad de 30 toneladas cada una.

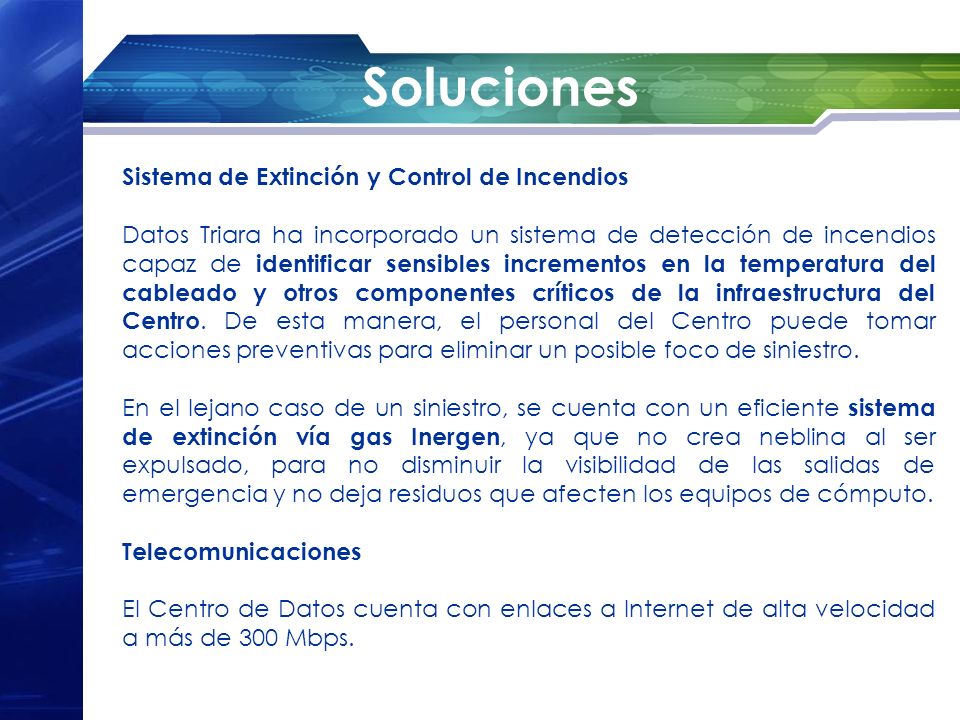

32 Soluciones Sistema de Extinción y Control de Incendios Datos Triara ha incorporado un sistema de detección de incendios capaz de identificar sensibles incrementos en la temperatura del cableado y otros componentes críticos de la infraestructura del Centro. De esta manera, el personal del Centro puede tomar acciones preventivas para eliminar un posible foco de siniestro. En el lejano caso de un siniestro, se cuenta con un eficiente sistema de extinción vía gas Inergen, ya que no crea neblina al ser expulsado, para no disminuir la visibilidad de las salidas de emergencia y no deja residuos que afecten los equipos de cómputo. Telecomunicaciones El Centro de Datos cuenta con enlaces a Internet de alta velocidad a más de 300 Mbps.

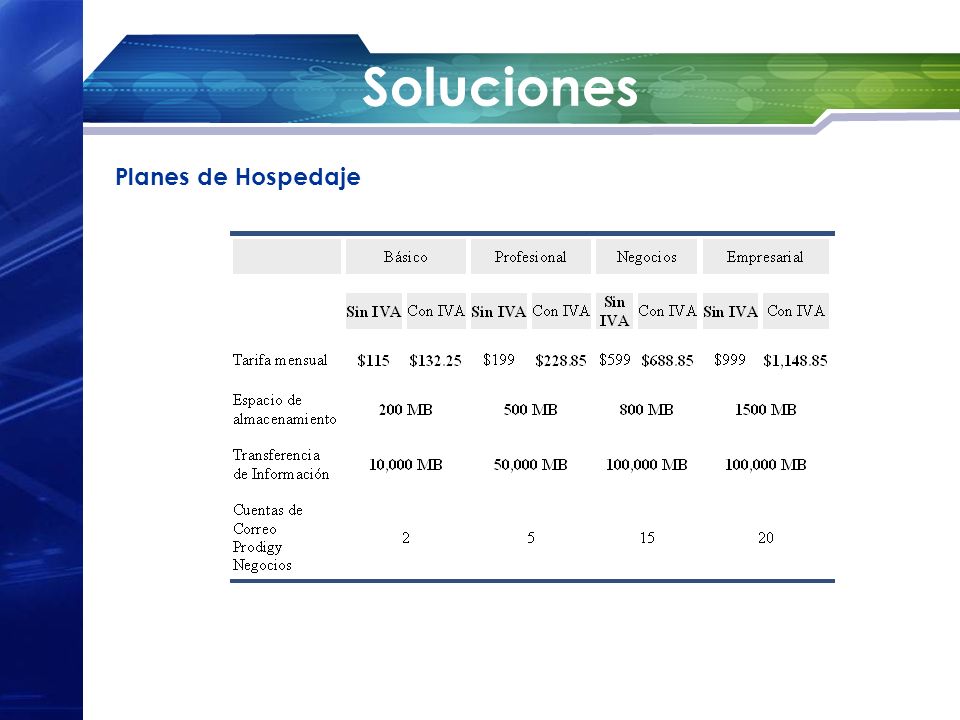

33 Soluciones Planes de Hospedaje

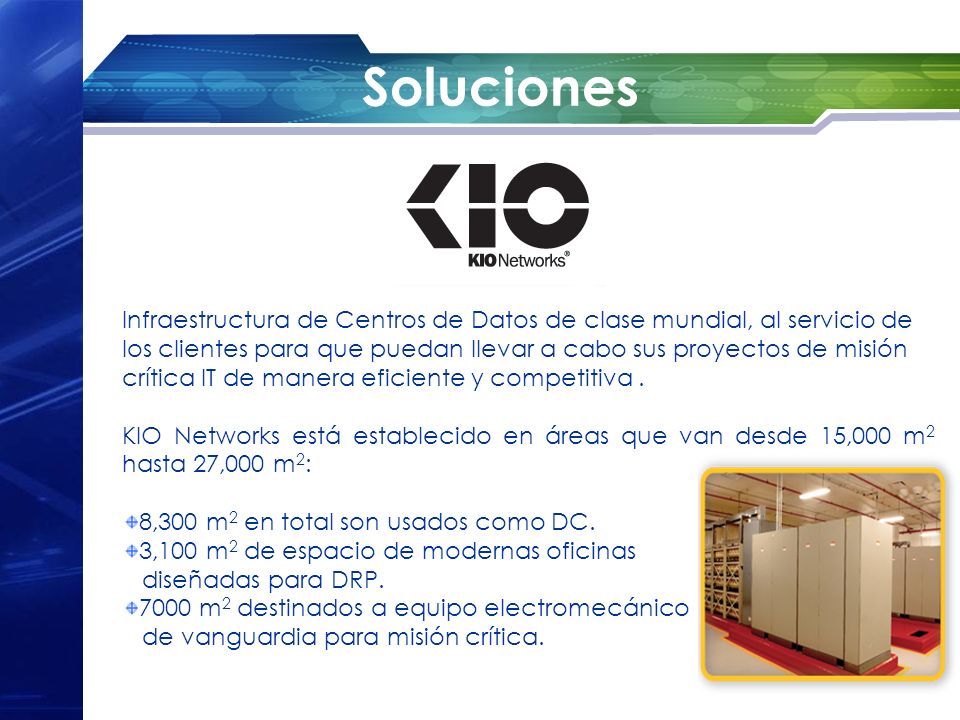

34 Soluciones Infraestructura de Centros de Datos de clase mundial, al servicio de los clientes para que puedan llevar a cabo sus proyectos de misión crítica IT de manera eficiente y competitiva. KIO Networks está establecido en áreas que van desde 15,000 m 2 hasta 27,000 m 2 : 8,300 m 2 en total son usados como DC. 3,100 m 2 de espacio de modernas oficinas diseñadas para DRP m 2 destinados a equipo electromecánico de vanguardia para misión crítica.

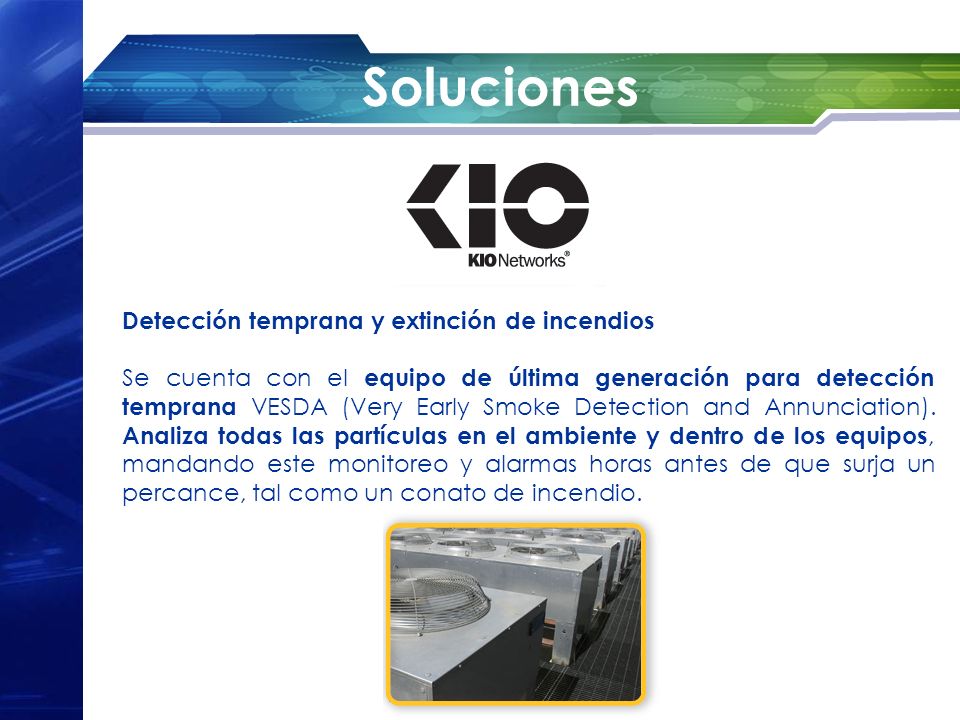

35 Soluciones Detección temprana y extinción de incendios Se cuenta con el equipo de última generación para detección temprana VESDA (Very Early Smoke Detection and Annunciation). Analiza todas las partículas en el ambiente y dentro de los equipos, mandando este monitoreo y alarmas horas antes de que surja un percance, tal como un conato de incendio.

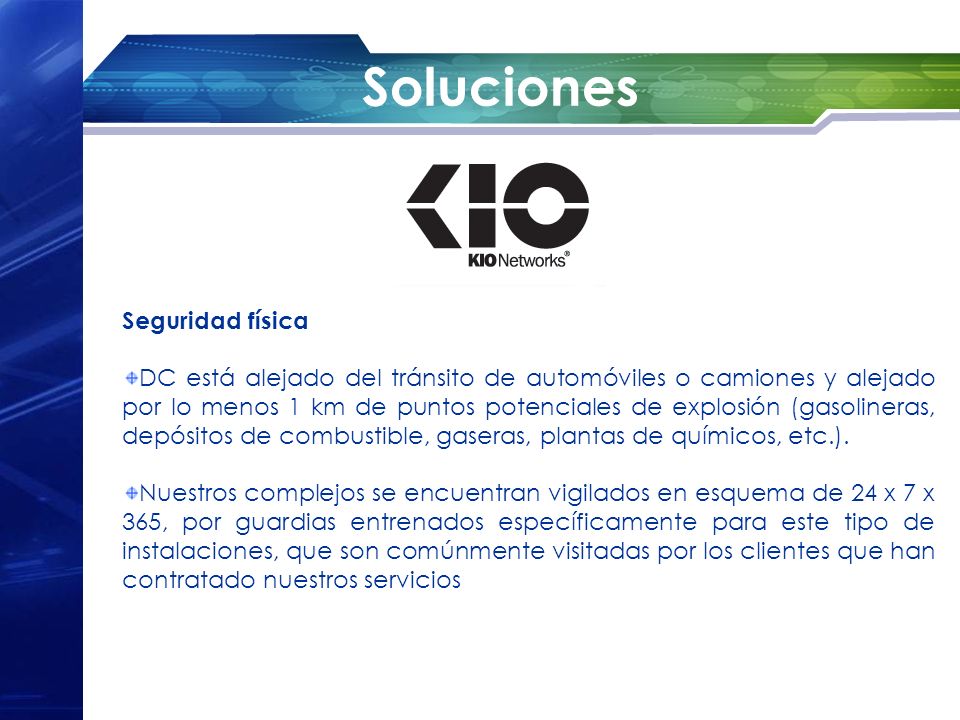

36 Soluciones Seguridad física DC está alejado del tránsito de automóviles o camiones y alejado por lo menos 1 km de puntos potenciales de explosión (gasolineras, depósitos de combustible, gaseras, plantas de químicos, etc.). Nuestros complejos se encuentran vigilados en esquema de 24 x 7 x 365, por guardias entrenados específicamente para este tipo de instalaciones, que son comúnmente visitadas por los clientes que han contratado nuestros servicios

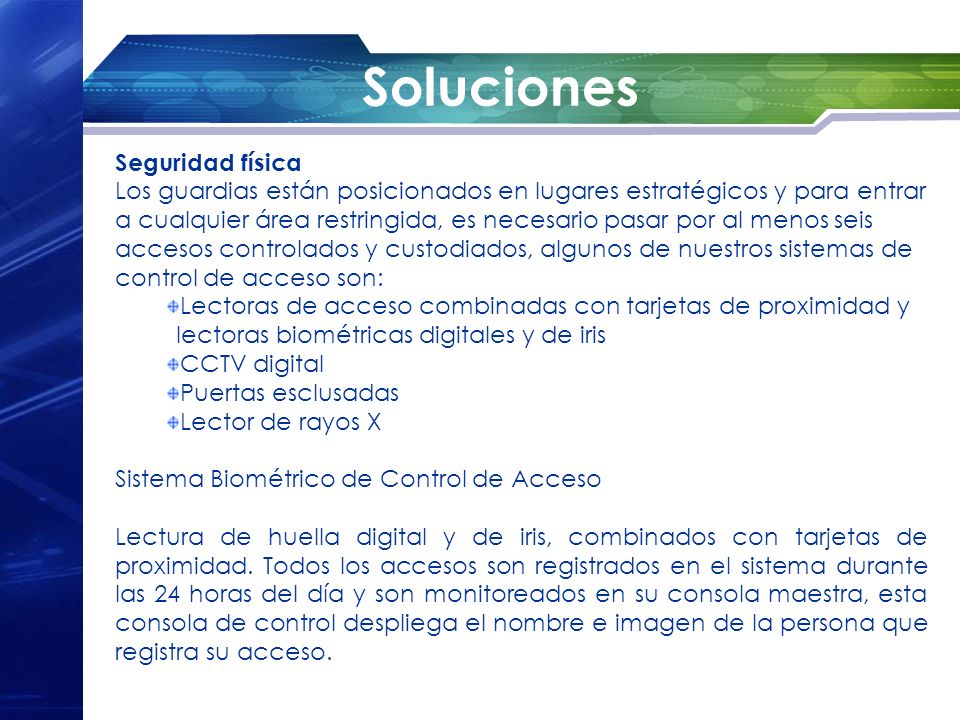

37 Soluciones Seguridad física Los guardias están posicionados en lugares estratégicos y para entrar a cualquier área restringida, es necesario pasar por al menos seis accesos controlados y custodiados, algunos de nuestros sistemas de control de acceso son: Lectoras de acceso combinadas con tarjetas de proximidad y lectoras biométricas digitales y de iris CCTV digital Puertas esclusadas Lector de rayos X Sistema Biométrico de Control de Acceso Lectura de huella digital y de iris, combinados con tarjetas de proximidad. Todos los accesos son registrados en el sistema durante las 24 horas del día y son monitoreados en su consola maestra, esta consola de control despliega el nombre e imagen de la persona que registra su acceso.

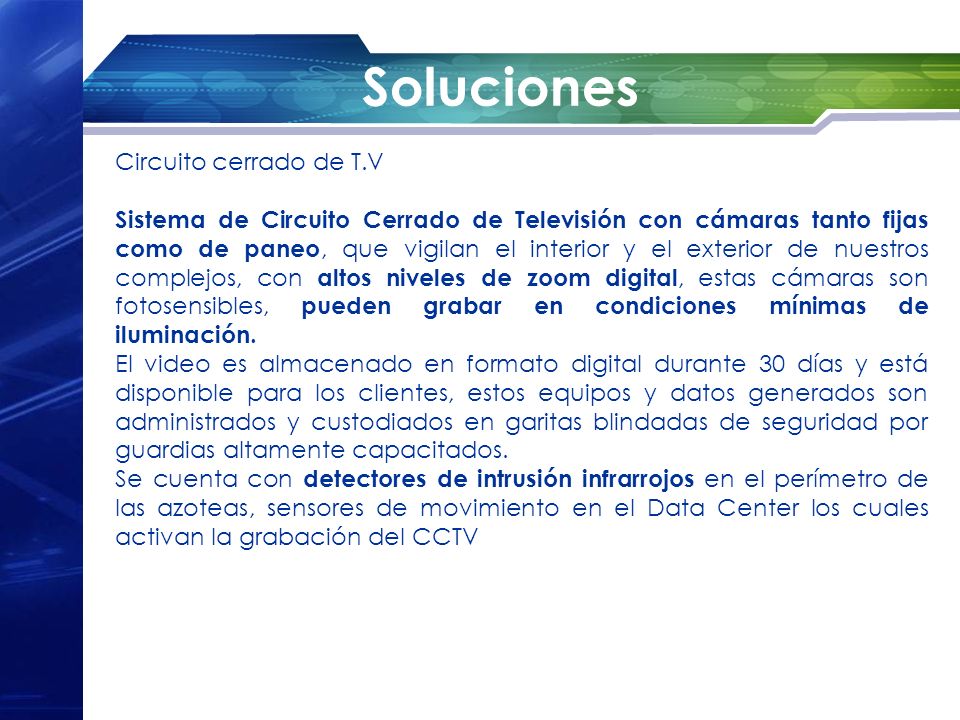

38 Soluciones Circuito cerrado de T.V Sistema de Circuito Cerrado de Televisión con cámaras tanto fijas como de paneo, que vigilan el interior y el exterior de nuestros complejos, con altos niveles de zoom digital, estas cámaras son fotosensibles, pueden grabar en condiciones mínimas de iluminación. El video es almacenado en formato digital durante 30 días y está disponible para los clientes, estos equipos y datos generados son administrados y custodiados en garitas blindadas de seguridad por guardias altamente capacitados. Se cuenta con detectores de intrusión infrarrojos en el perímetro de las azoteas, sensores de movimiento en el Data Center los cuales activan la grabación del CCTV

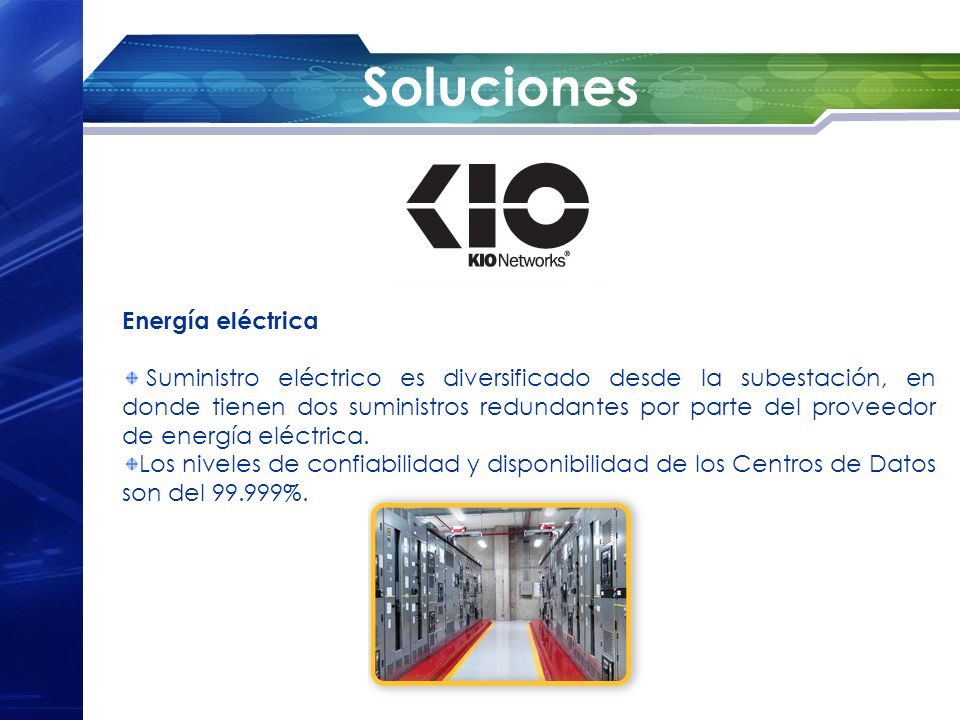

39 Soluciones Energía eléctrica Suministro eléctrico es diversificado desde la subestación, en donde tienen dos suministros redundantes por parte del proveedor de energía eléctrica. Los niveles de confiabilidad y disponibilidad de los Centros de Datos son del %.

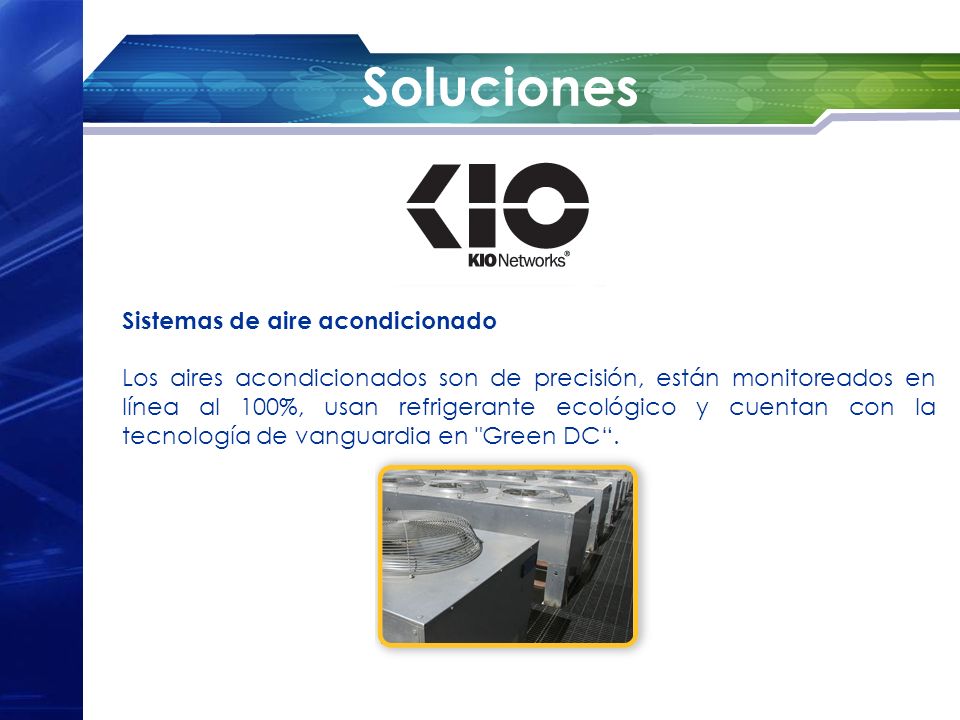

40 Soluciones Sistemas de aire acondicionado Los aires acondicionados son de precisión, están monitoreados en línea al 100%, usan refrigerante ecológico y cuentan con la tecnología de vanguardia en "Green DC.

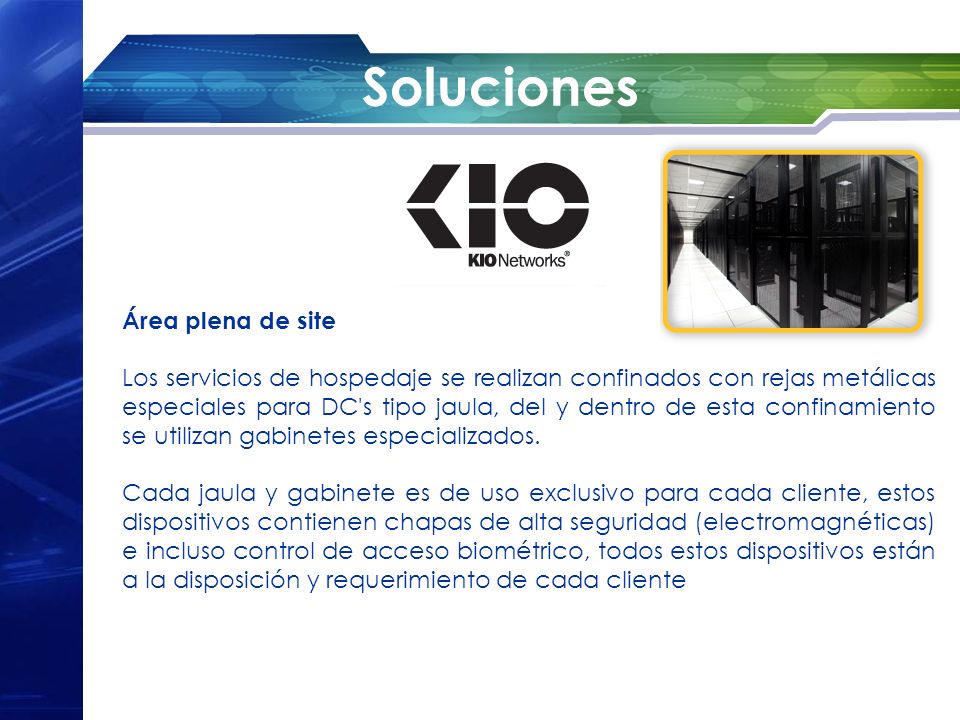

41 Soluciones Área plena de site Los servicios de hospedaje se realizan confinados con rejas metálicas especiales para DC's tipo jaula, del y dentro de esta confinamiento se utilizan gabinetes especializados. Cada jaula y gabinete es de uso exclusivo para cada cliente, estos dispositivos contienen chapas de alta seguridad (electromagnéticas) e incluso control de acceso biométrico, todos estos dispositivos están a la disposición y requerimiento de cada cliente

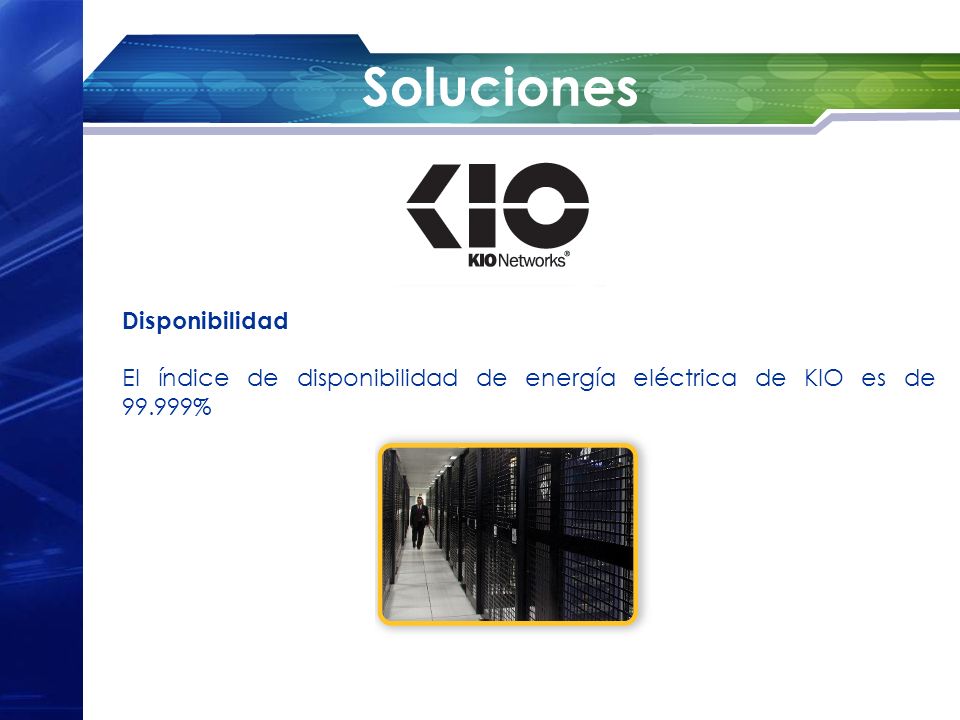

42 Soluciones Disponibilidad El índice de disponibilidad de energía eléctrica de KIO es de %

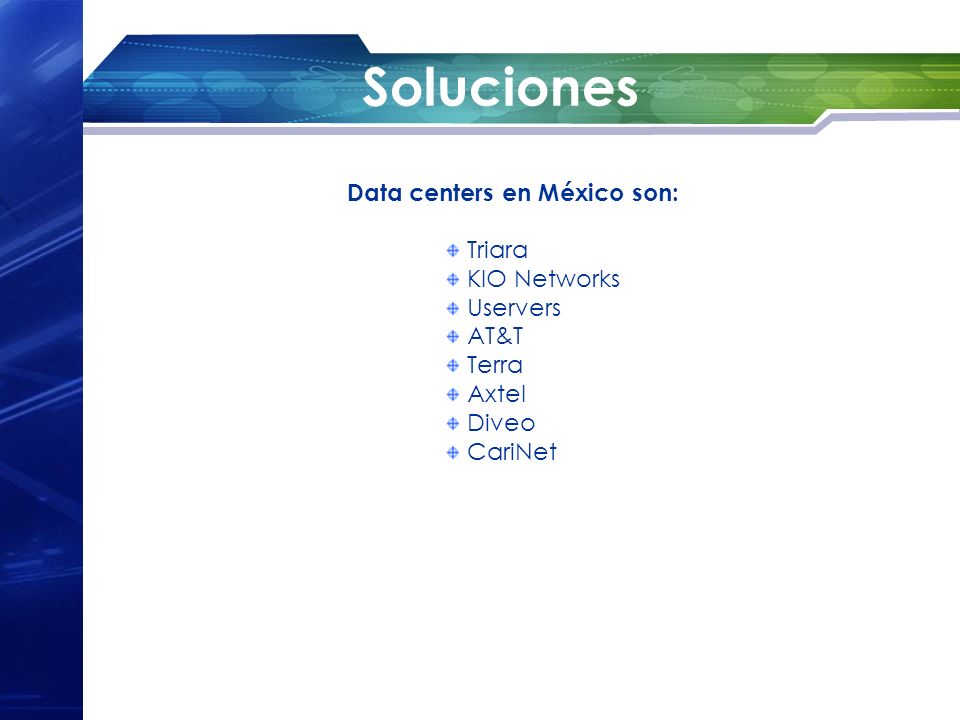

43 Soluciones Data centers en México son: Triara KIO Networks Uservers AT&T Terra Axtel Diveo CariNet

44 LOGO DATA CENTER
