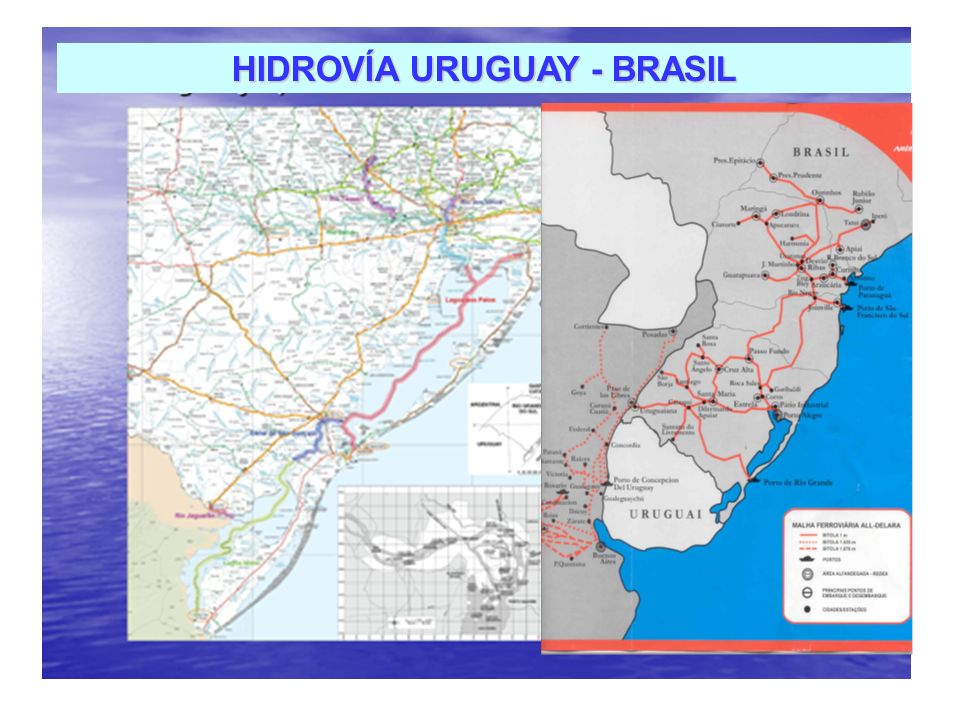

1 HIDROVÍA URUGUAY - BRASIL

2 Antecedentes Firma del Acuerdo y constitución de la Secretaría Técnica Avances de la Secretaría Técnica a.Estatuto de funcionamiento de la Secretaría b.Reglamentos c.Levantamiento batimétrico y cartografía Estudios y obras a realizar HIDROVÍA URUGUAY - BRASIL

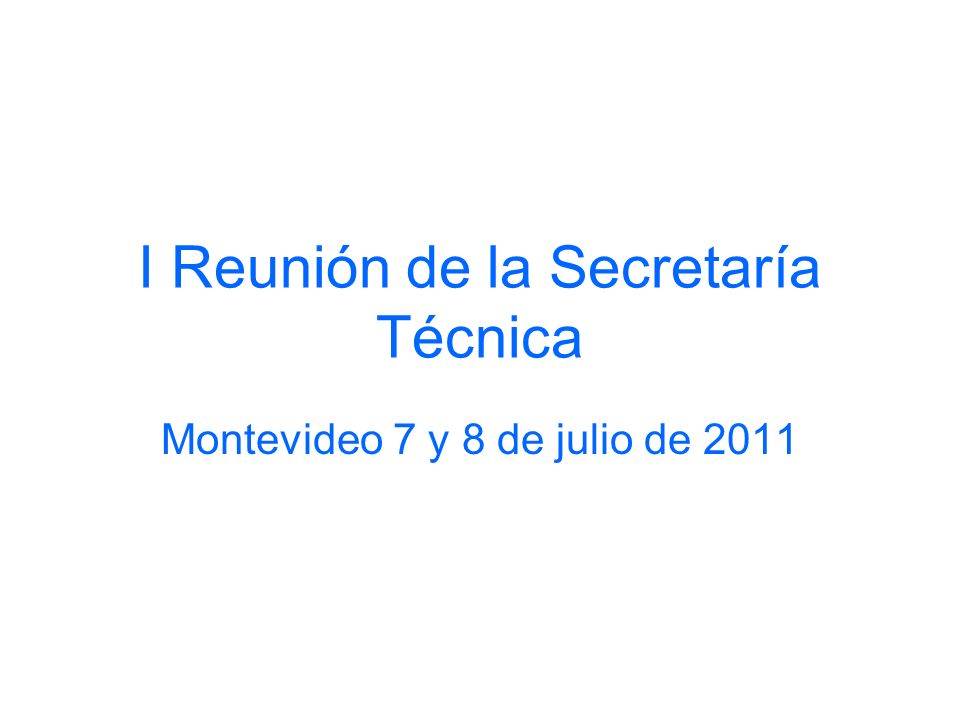

3 I Reunión de la Secretaría Técnica Montevideo 7 y 8 de julio de 2011

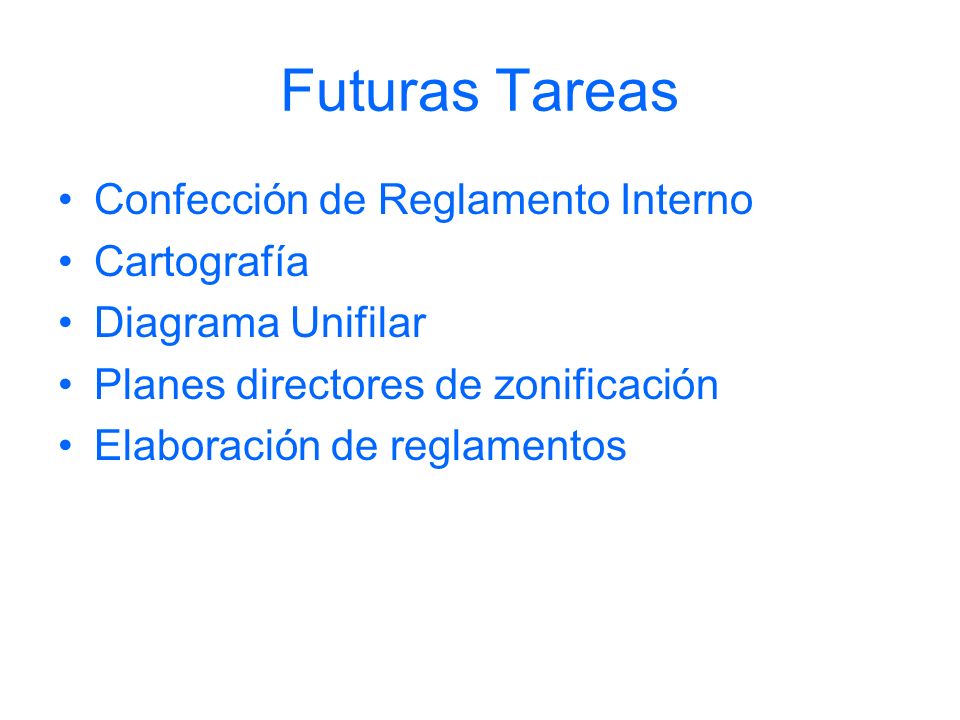

4 Futuras Tareas Confección de Reglamento Interno Cartografía Diagrama Unifilar Planes directores de zonificación Elaboración de reglamentos

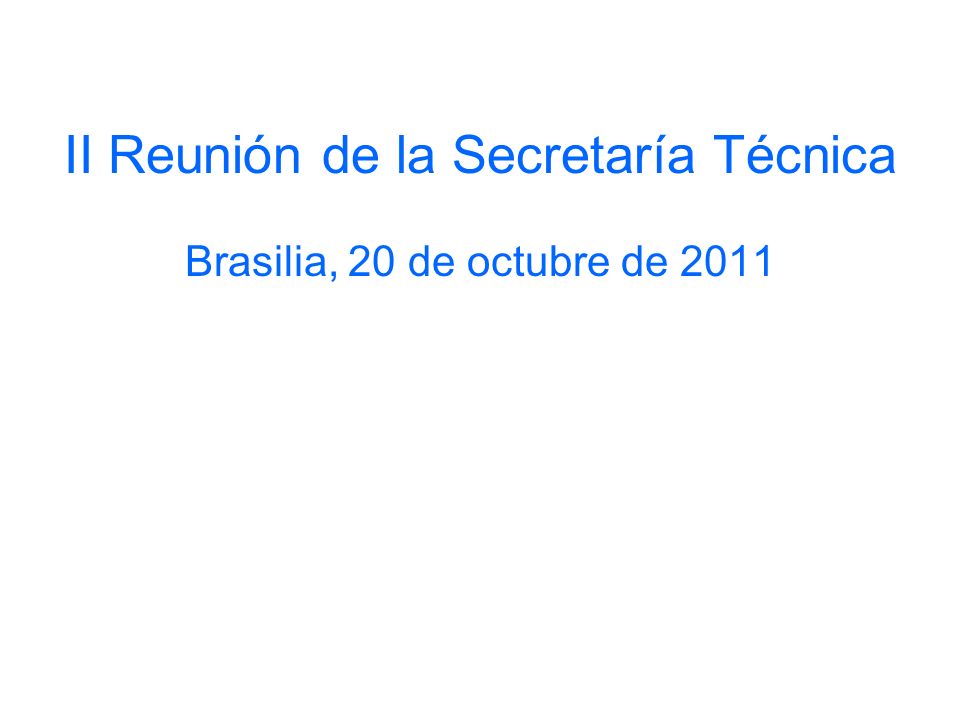

5 II Reunión de la Secretaría Técnica Brasilia, 20 de octubre de 2011

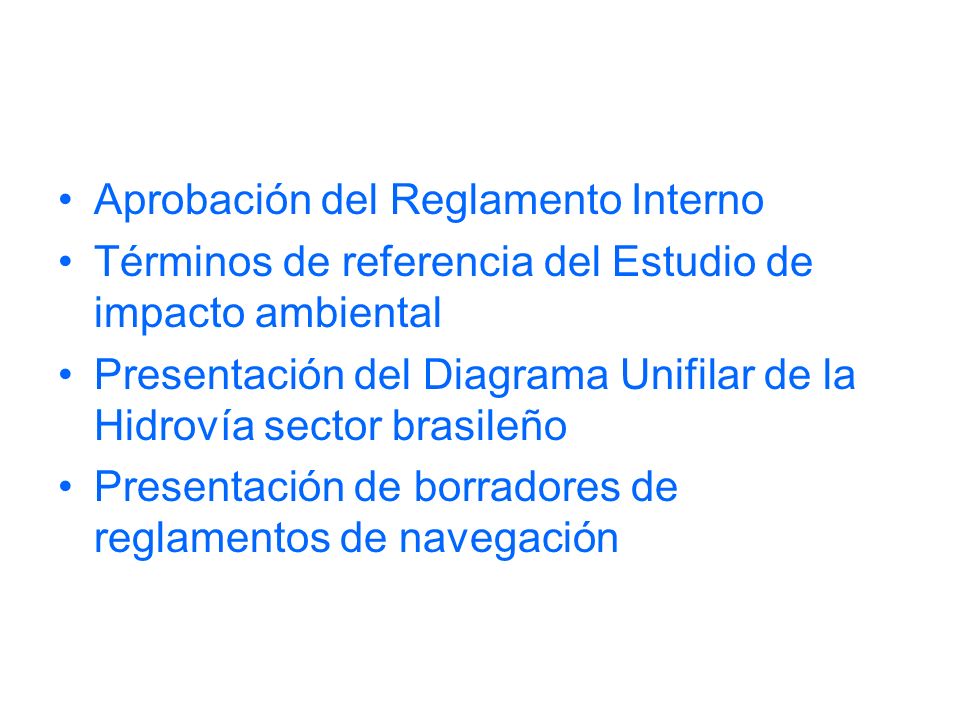

6 Aprobación del Reglamento Interno Términos de referencia del Estudio de impacto ambiental Presentación del Diagrama Unifilar de la Hidrovía sector brasileño Presentación de borradores de reglamentos de navegación

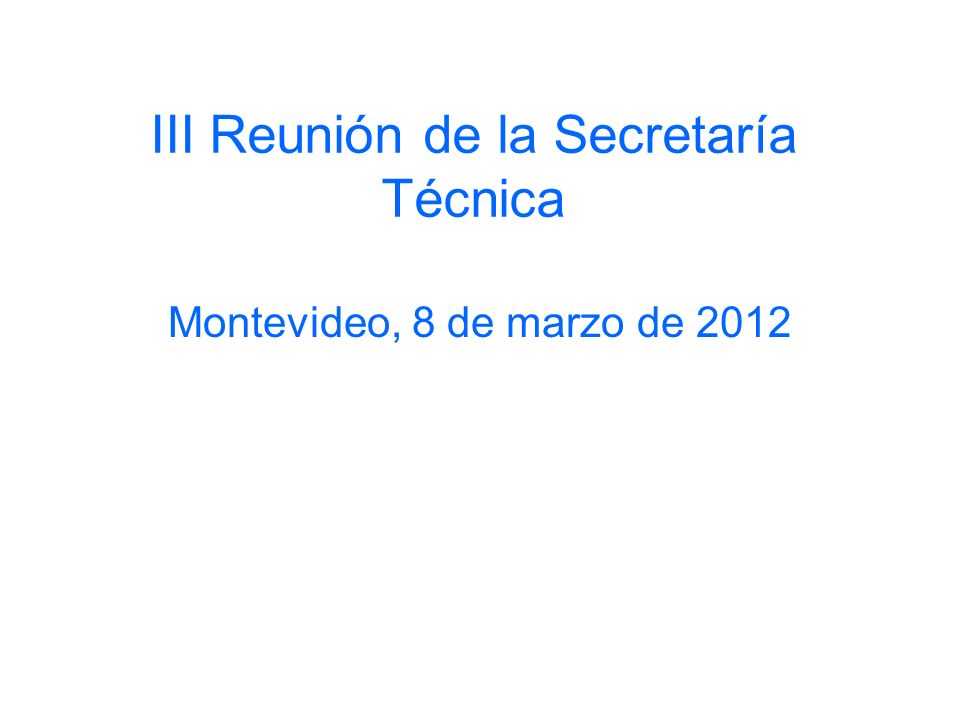

7 III Reunión de la Secretaría Técnica Montevideo, 8 de marzo de 2012

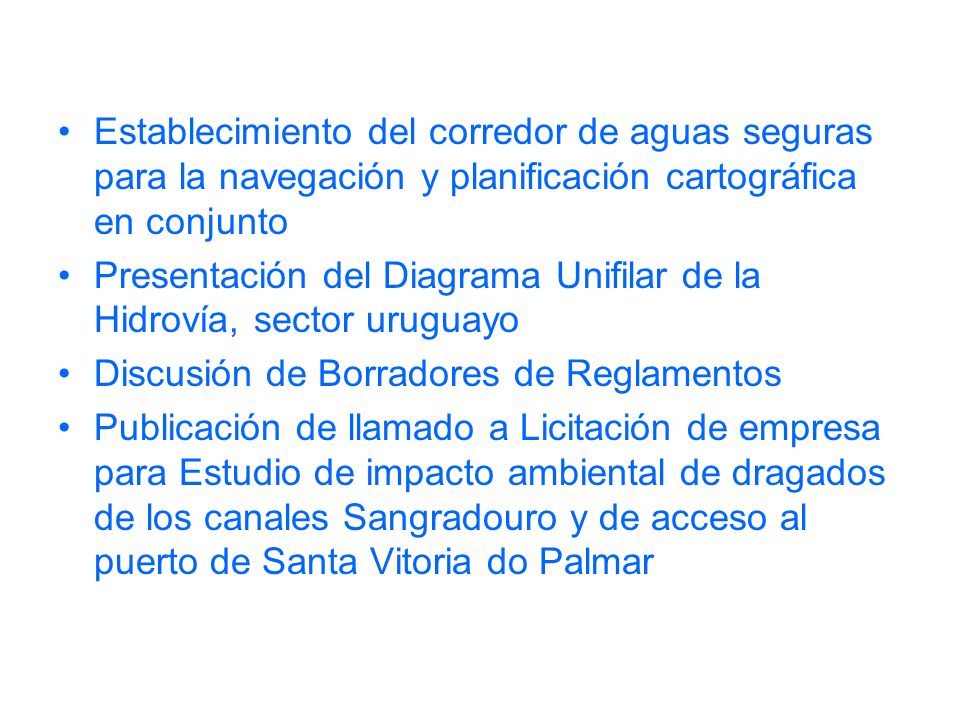

8 Establecimiento del corredor de aguas seguras para la navegación y planificación cartográfica en conjunto Presentación del Diagrama Unifilar de la Hidrovía, sector uruguayo Discusión de Borradores de Reglamentos Publicación de llamado a Licitación de empresa para Estudio de impacto ambiental de dragados de los canales Sangradouro y de acceso al puerto de Santa Vitoria do Palmar

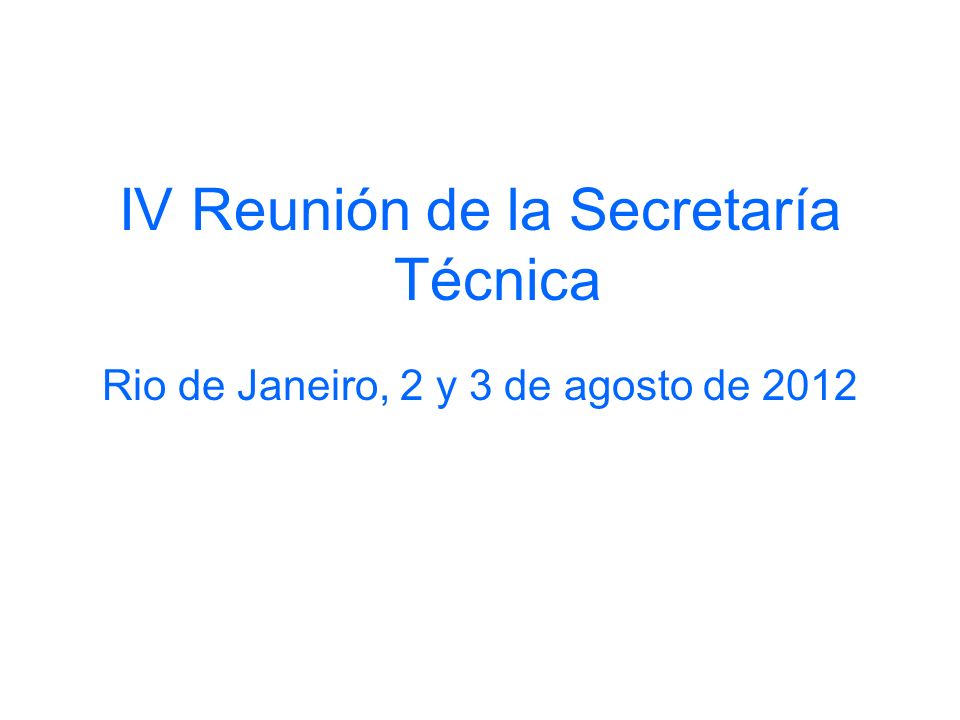

9 IV Reunión de la Secretaría Técnica Rio de Janeiro, 2 y 3 de agosto de 2012

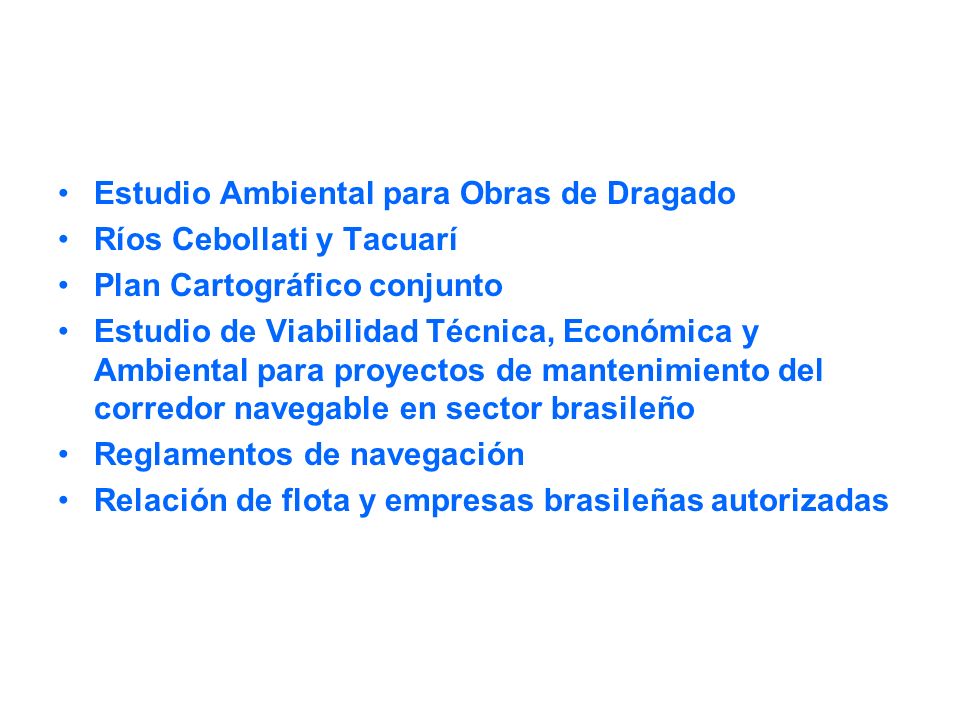

10 Estudio Ambiental para Obras de Dragado Ríos Cebollati y Tacuarí Plan Cartográfico conjunto Estudio de Viabilidad Técnica, Económica y Ambiental para proyectos de mantenimiento del corredor navegable en sector brasileño Reglamentos de navegación Relación de flota y empresas brasileñas autorizadas

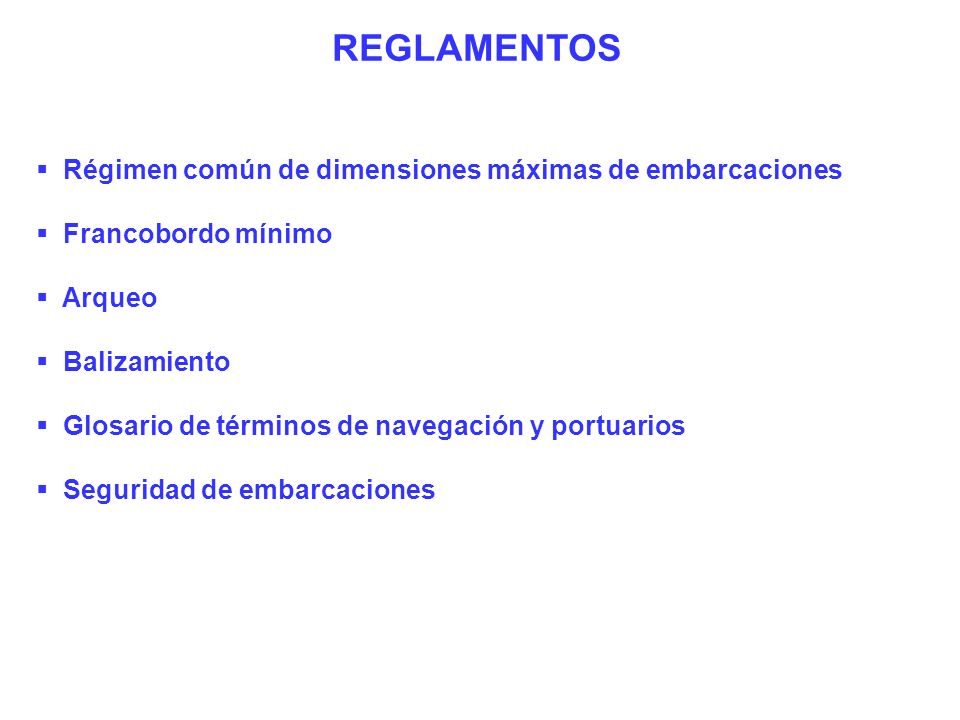

11 REGLAMENTOS Régimen común de dimensiones máximas de embarcaciones Francobordo mínimo Arqueo Balizamiento Glosario de términos de navegación y portuarios Seguridad de embarcaciones

12

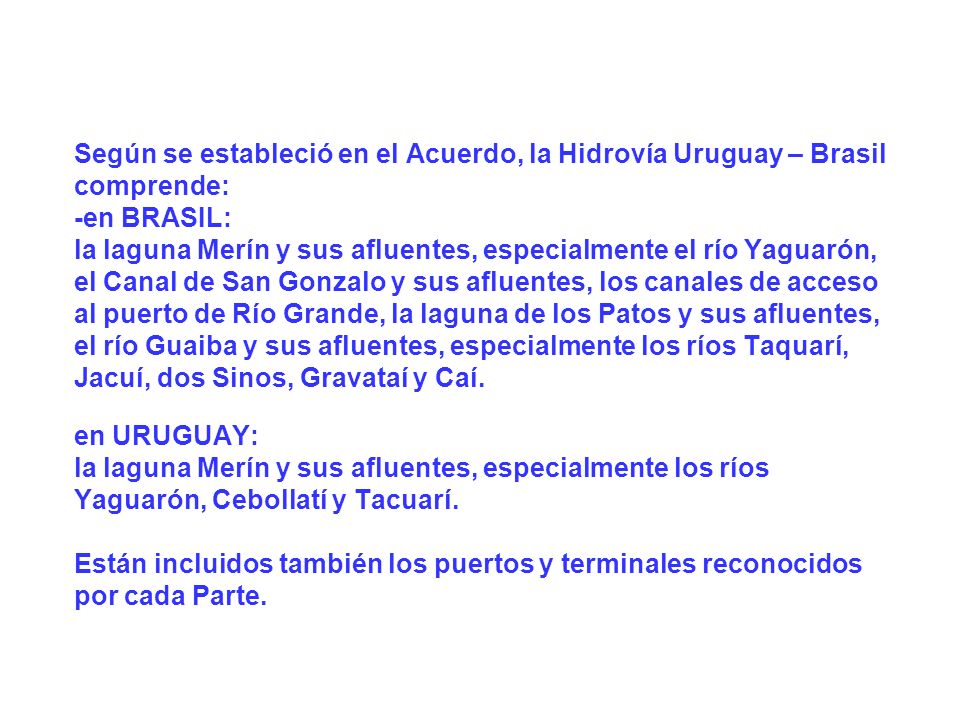

13 Según se estableció en el Acuerdo, la Hidrovía Uruguay – Brasil comprende: -en BRASIL: la laguna Merín y sus afluentes, especialmente el río Yaguarón, el Canal de San Gonzalo y sus afluentes, los canales de acceso al puerto de Río Grande, la laguna de los Patos y sus afluentes, el río Guaiba y sus afluentes, especialmente los ríos Taquarí, Jacuí, dos Sinos, Gravataí y Caí. en URUGUAY: la laguna Merín y sus afluentes, especialmente los ríos Yaguarón, Cebollatí y Tacuarí. Están incluidos también los puertos y terminales reconocidos por cada Parte.

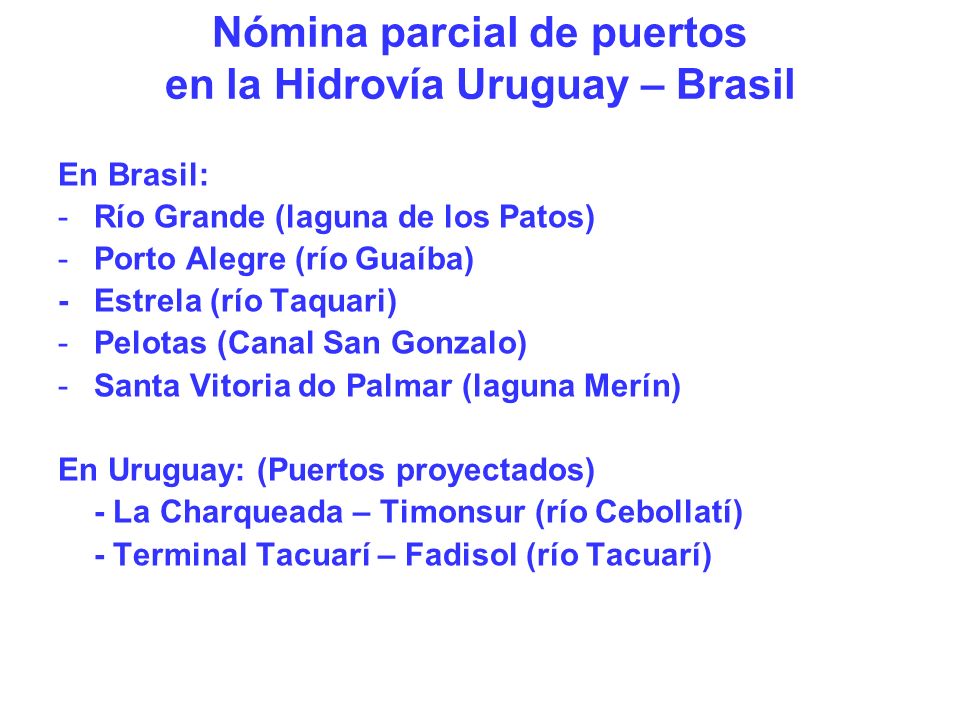

14 Nómina parcial de puertos en la Hidrovía Uruguay – Brasil En Brasil: -Río Grande (laguna de los Patos) -Porto Alegre (río Guaíba) -Estrela (río Taquari) -Pelotas (Canal San Gonzalo) -Santa Vitoria do Palmar (laguna Merín) En Uruguay: (Puertos proyectados) - La Charqueada – Timonsur (río Cebollatí) - Terminal Tacuarí – Fadisol (río Tacuarí)

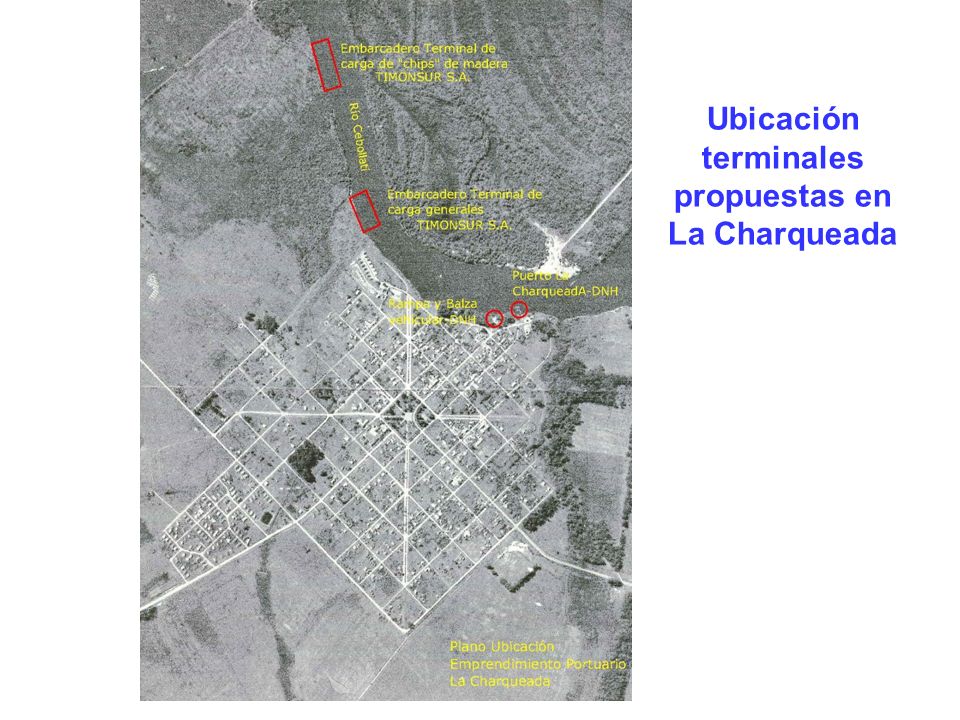

15 Ubicación terminales propuestas en La Charqueada

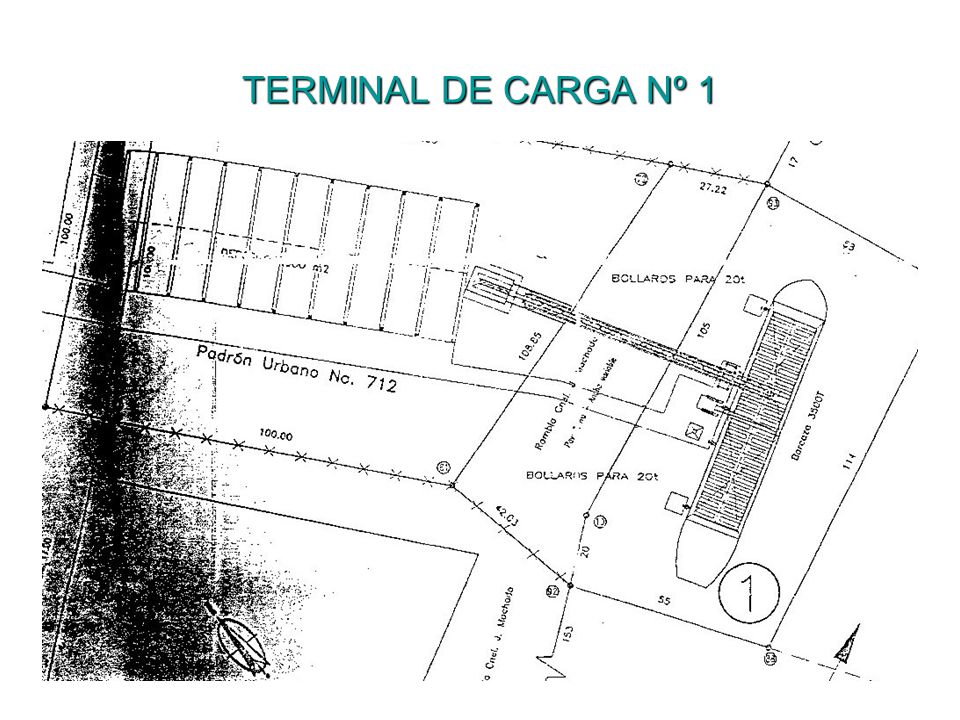

16 TERMINAL DE CARGA Nº 1

17 TERMINAL DE CARGA Nº 2

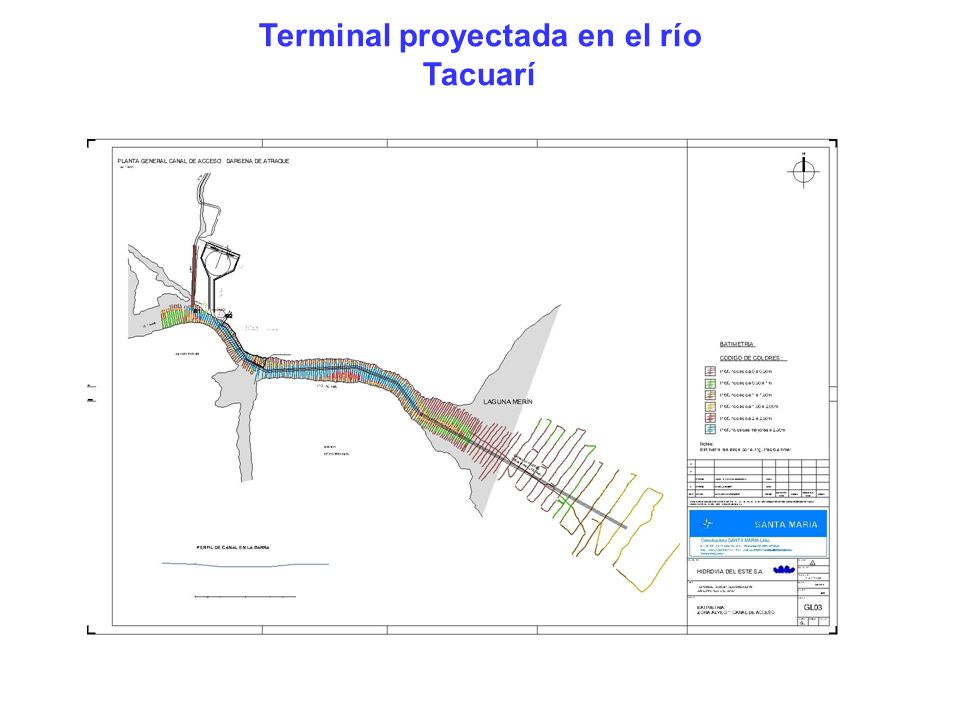

18 Terminal proyectada en el río Tacuarí

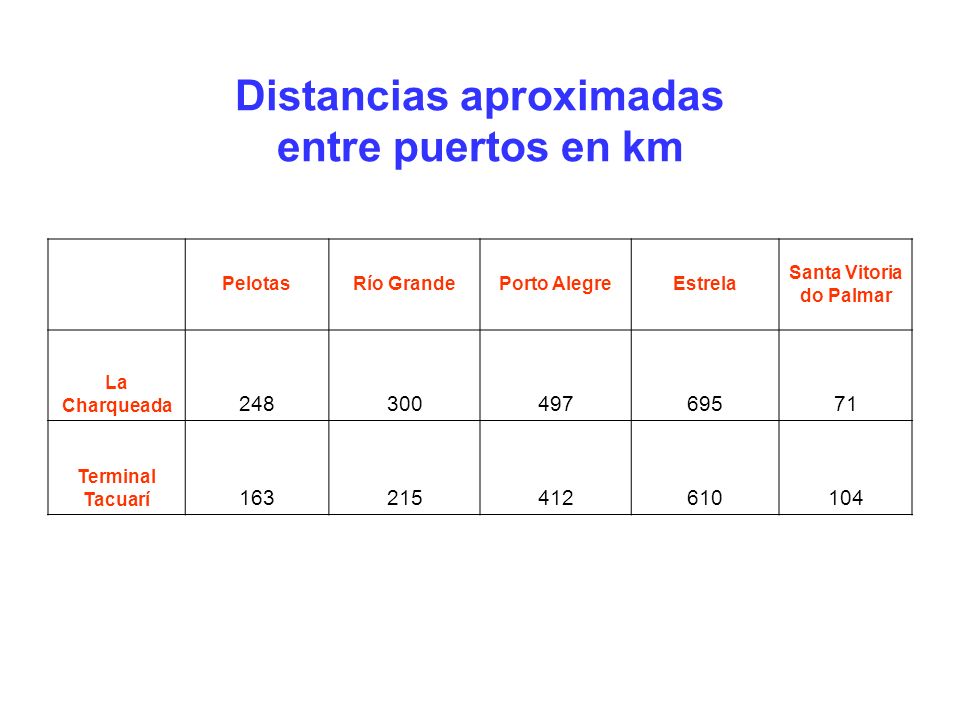

19 PelotasRío GrandePorto AlegreEstrela Santa Vitoria do Palmar La Charqueada Terminal Tacuarí Distancias aproximadas entre puertos en km

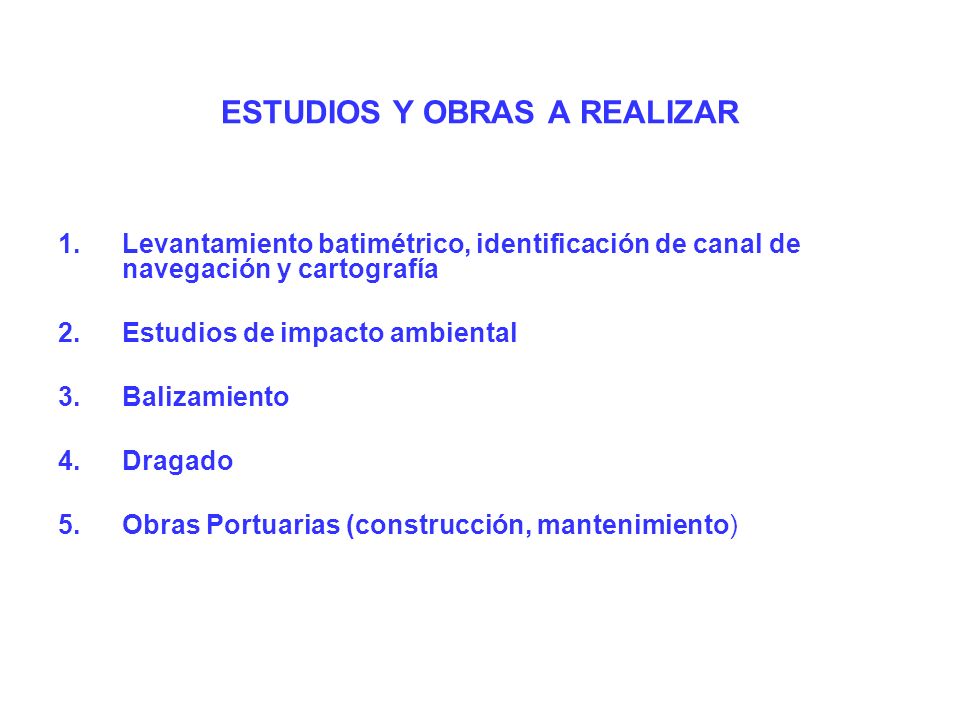

20 ESTUDIOS Y OBRAS A REALIZAR 1.Levantamiento batimétrico, identificación de canal de navegación y cartografía 2.Estudios de impacto ambiental 3.Balizamiento 4.Dragado 5.Obras Portuarias (construcción, mantenimiento)

21 Es necesario realizar o actualizar cartografía de: -ríos Cebollatí y Tacuarí en Uruguay -laguna Merín en toda su extensión (a realizar por ambos países) -canal de San Gonzalo en Brasil LEVANTAMIENTO Y CARTOGRAFÍA

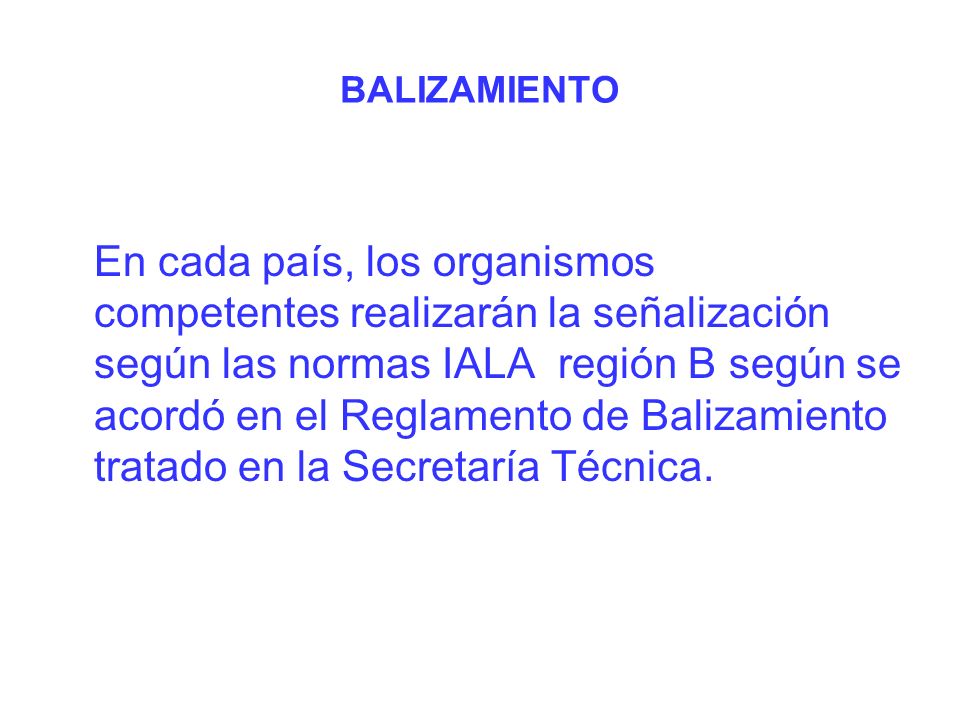

22 BALIZAMIENTO En cada país, los organismos competentes realizarán la señalización según las normas IALA región B según se acordó en el Reglamento de Balizamiento tratado en la Secretaría Técnica.

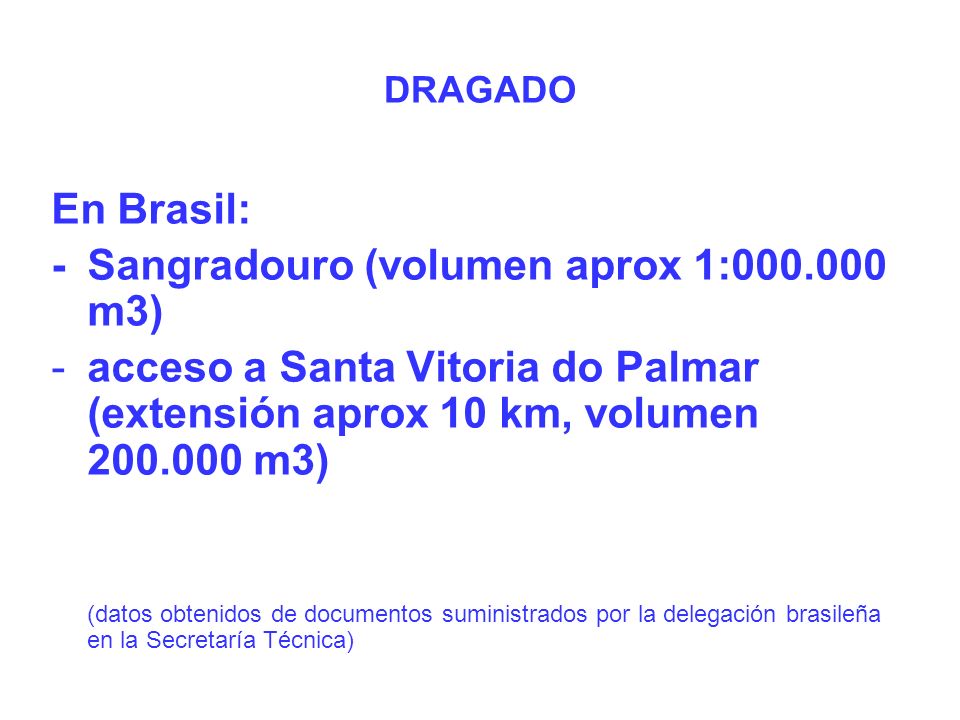

23 DRAGADO En Brasil: -Sangradouro (volumen aprox 1: m3) -acceso a Santa Vitoria do Palmar (extensión aprox 10 km, volumen m3) (datos obtenidos de documentos suministrados por la delegación brasileña en la Secretaría Técnica)

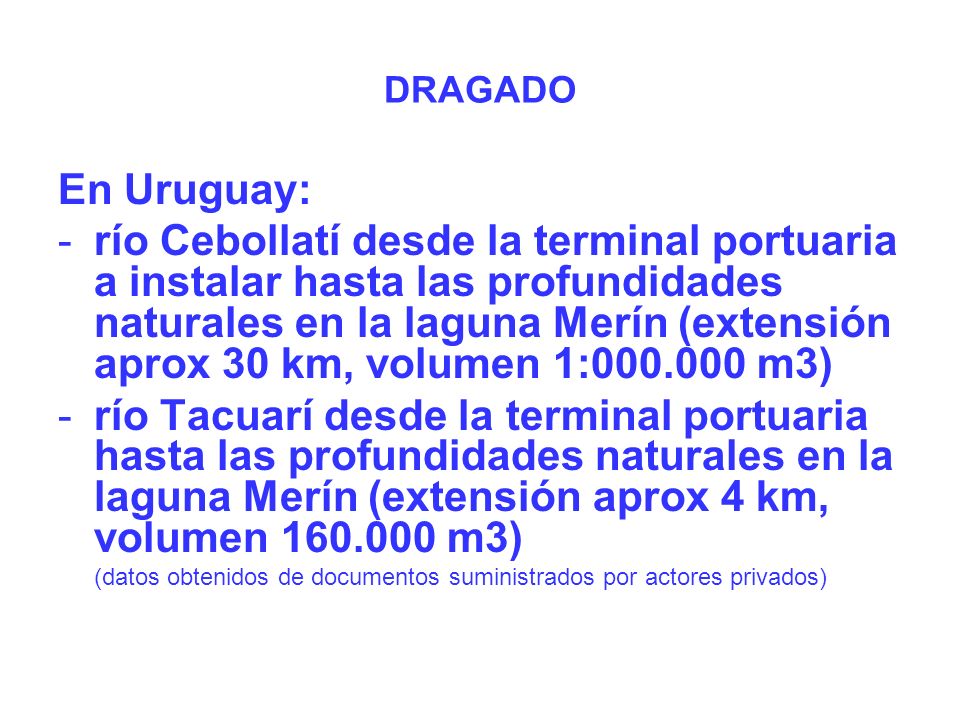

24 En Uruguay: -río Cebollatí desde la terminal portuaria a instalar hasta las profundidades naturales en la laguna Merín (extensión aprox 30 km, volumen 1: m3) -río Tacuarí desde la terminal portuaria hasta las profundidades naturales en la laguna Merín (extensión aprox 4 km, volumen m3) (datos obtenidos de documentos suministrados por actores privados) DRAGADO

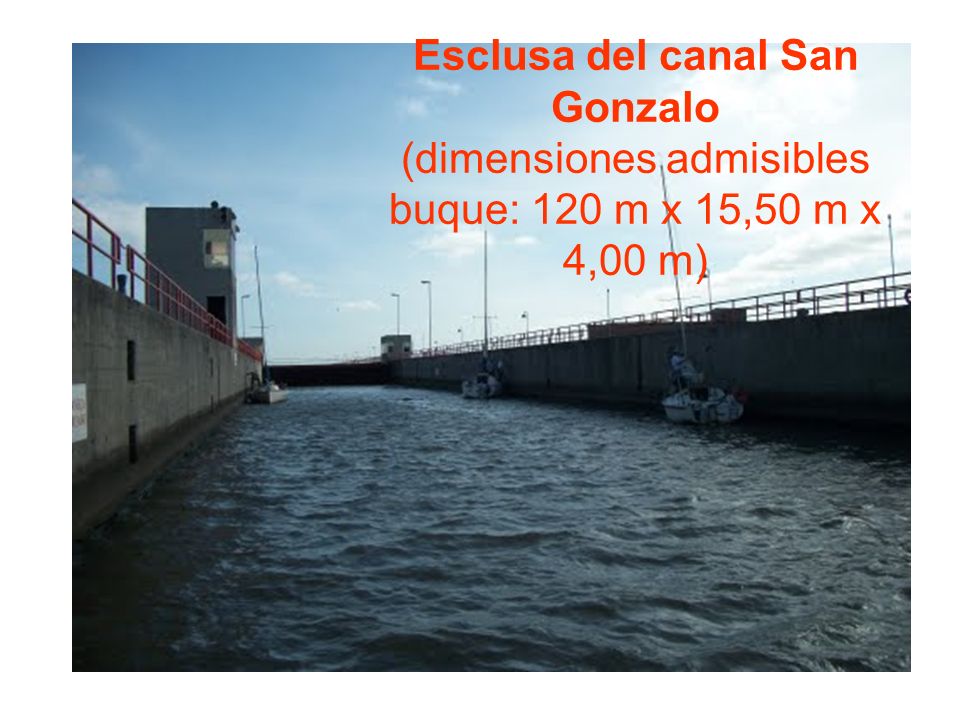

25 Esclusa del canal San Gonzalo (dimensiones admisibles buque: 120 m x 15,50 m x 4,00 m)

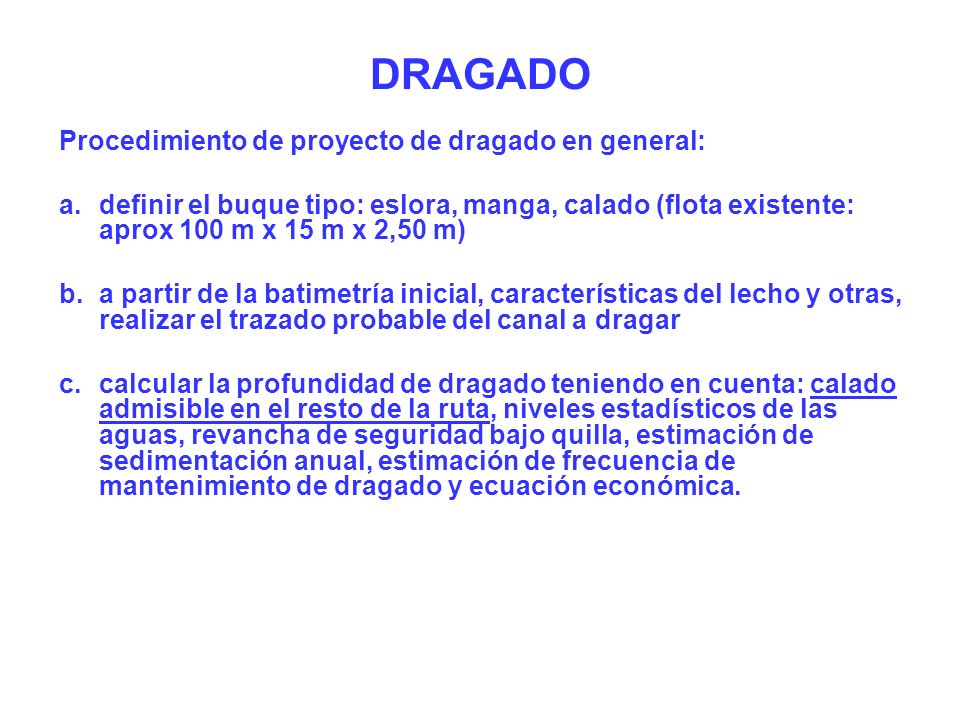

26 DRAGADO Procedimiento de proyecto de dragado en general: a.definir el buque tipo: eslora, manga, calado (flota existente: aprox 100 m x 15 m x 2,50 m) b.a partir de la batimetría inicial, características del lecho y otras, realizar el trazado probable del canal a dragar c.calcular la profundidad de dragado teniendo en cuenta: calado admisible en el resto de la ruta, niveles estadísticos de las aguas, revancha de seguridad bajo quilla, estimación de sedimentación anual, estimación de frecuencia de mantenimiento de dragado y ecuación económica.

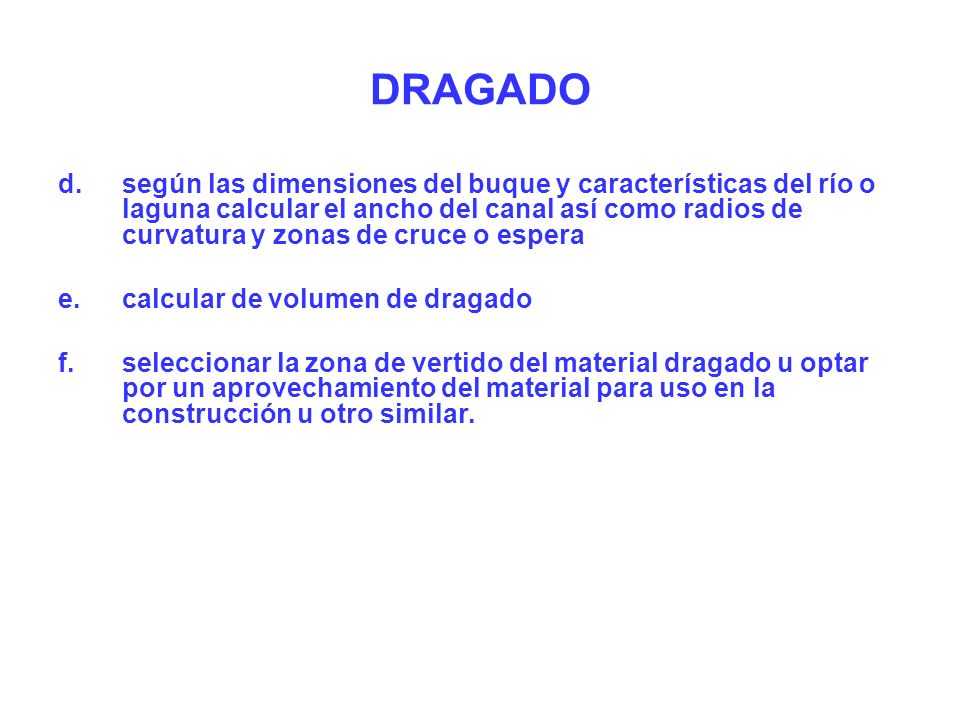

27 d.según las dimensiones del buque y características del río o laguna calcular el ancho del canal así como radios de curvatura y zonas de cruce o espera e.calcular de volumen de dragado f.seleccionar la zona de vertido del material dragado u optar por un aprovechamiento del material para uso en la construcción u otro similar. DRAGADO

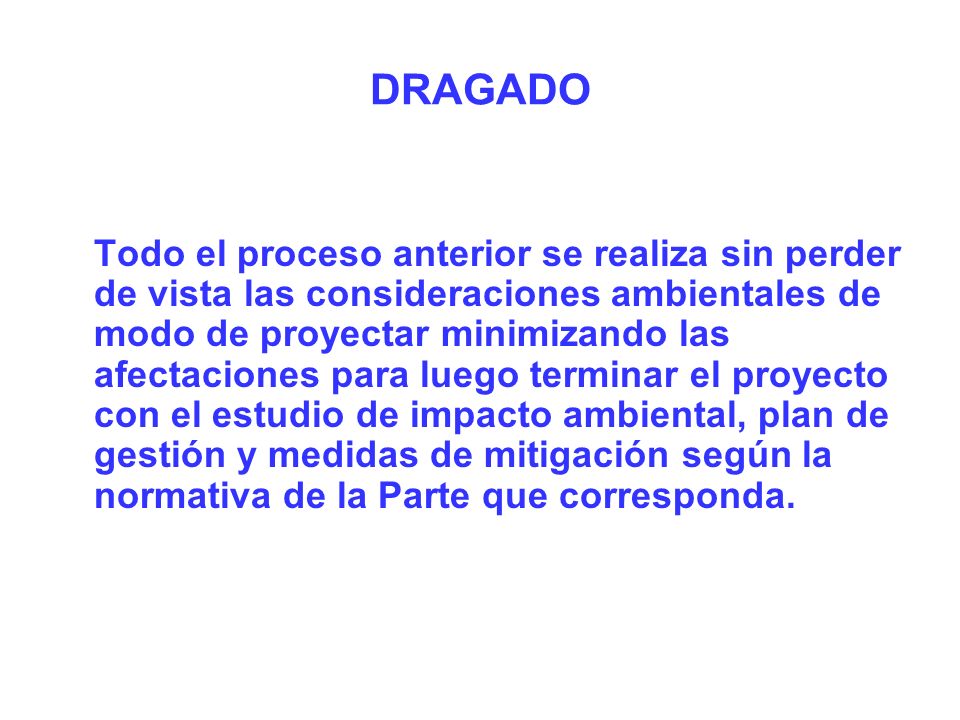

28 Todo el proceso anterior se realiza sin perder de vista las consideraciones ambientales de modo de proyectar minimizando las afectaciones para luego terminar el proyecto con el estudio de impacto ambiental, plan de gestión y medidas de mitigación según la normativa de la Parte que corresponda.

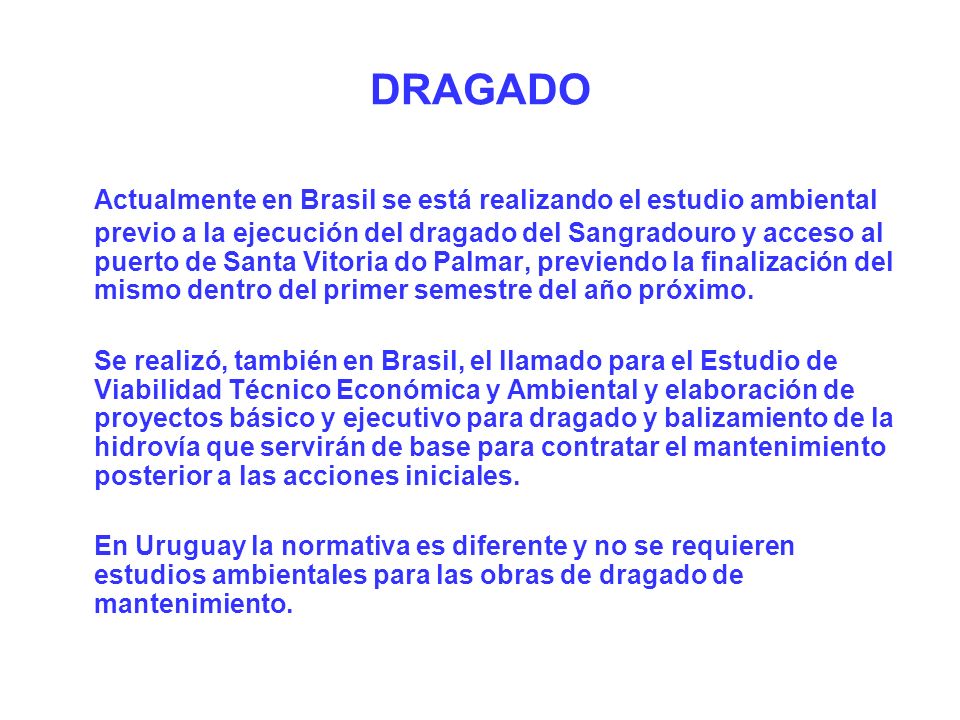

29 Actualmente en Brasil se está realizando el estudio ambiental previo a la ejecución del dragado del Sangradouro y acceso al puerto de Santa Vitoria do Palmar, previendo la finalización del mismo dentro del primer semestre del año próximo. Se realizó, también en Brasil, el llamado para el Estudio de Viabilidad Técnico Económica y Ambiental y elaboración de proyectos básico y ejecutivo para dragado y balizamiento de la hidrovía que servirán de base para contratar el mantenimiento posterior a las acciones iniciales. En Uruguay la normativa es diferente y no se requieren estudios ambientales para las obras de dragado de mantenimiento. DRAGADO

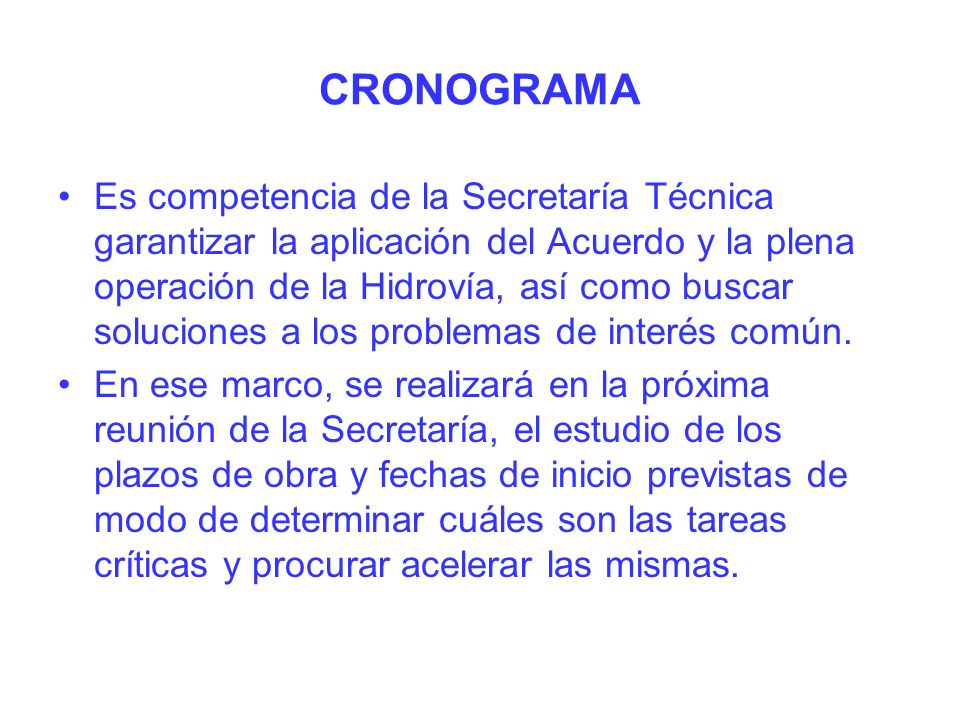

30 CRONOGRAMA Es competencia de la Secretaría Técnica garantizar la aplicación del Acuerdo y la plena operación de la Hidrovía, así como buscar soluciones a los problemas de interés común. En ese marco, se realizará en la próxima reunión de la Secretaría, el estudio de los plazos de obra y fechas de inicio previstas de modo de determinar cuáles son las tareas críticas y procurar acelerar las mismas.

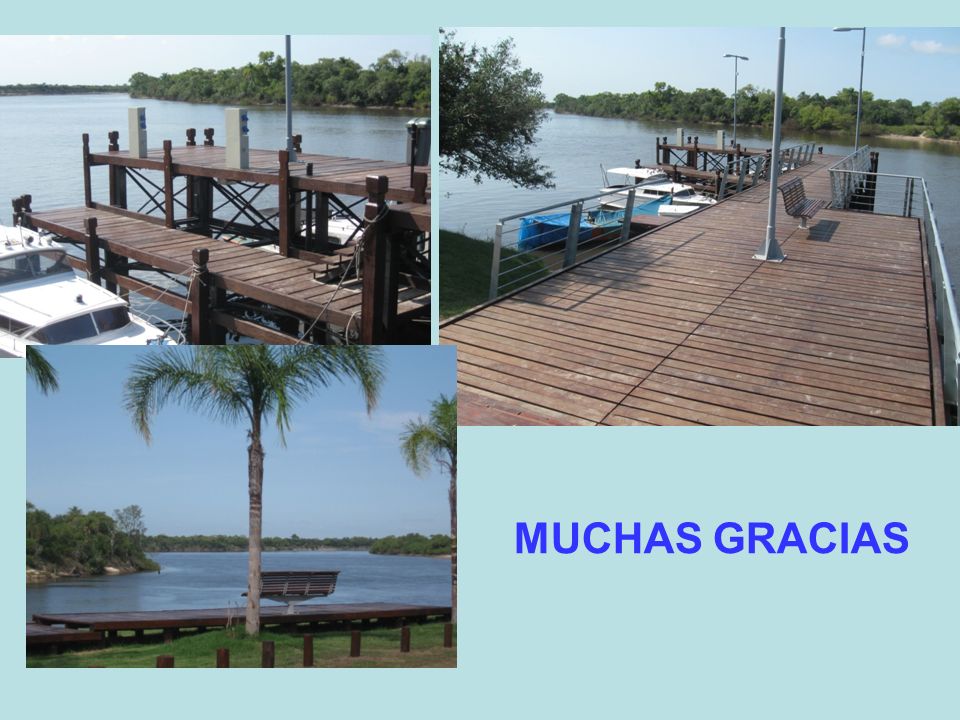

31 MUCHAS GRACIAS
