1 ENERGÍA ELÉCTRICA TECNOLOGÍA 3º ESO

2 INDICE Energía eléctrica Generación de energía eléctrica
Centrales eléctricas convencionales Energías alternativas Transporte y distribución energía eléctrica Producción de energía eléctrica en España Ahorro energético

3 1- ENERGÍA ELÉCTRICA Energía mecánica asociada al movimiento.
La Energía es la capacidad de un cuerpo o sistema para realizar cambios. La energía no se crea ni se destruye únicamente se transforma. Puede manifestarse de muy diversas formas: Energía mecánica asociada al movimiento. Energía térmica relacionada con la temperatura Energía química asociada a reacciones químicas Energía nuclear procedente de la desintegración de sustancias radiactivas. Energía radiante asociada a radiaciones electromagnéticas. 6. ENERGÍA ELÉCTRICA relacionada con cargas eléctricas en movimiento.

4 2- GENERACIÓN ENERGÍA ELÉCTRICA
La energía eléctrica se puede obtener de varias formas: Transformaciones químicas ( A partir de Energía Química) Paneles fotovoltaicos ( A partir de Energía Radiante) Generador eléctrico ( A partir de Energía Mecánica) Una CENTRAL ELÉCTRICA genera grandes cantidades de energía eléctrica. En ellas se suelen utilizar GENERADORES accionados mediante TURBINAS.

5 3- CENTRALES ELÉCTRICAS CONVENCIONALES
Las CENTRALES CONVENCIONALES son aquellas centrales que se han utilizado tradicionalmente. Las principales centrales convencionales son: Hidráulica 500 KW Térmica de combustión 1000 MW Térmica nuclear 1300 MW Las dos primeras pertenecen al grupo de las no renovables ya que utilizan energías que se van agotando.

6 CENTRALES TÉRMICAS DE COMBUSTIÓN
La ENERGÍA CALORÍFICA generada en la caldera se emplea para calentar agua, convertirla en VAPOR, mover una TURBINA y producir ENERGÍA ELÉCTRICA en el generador. Residuos gaseosos CORRIENTE ALTERNA CALDERA TURBINA DE VAPOR Vapor de agua GENERADOR Residuos sólidos Entrada refrigerante COMBUSTIBLE: Carbón, petróleo o gas agua Salida refrigerante TORRE REFRIGERACIÓN

7 CENTRALES TÉRMICAS NUCLEARES
La ENERGÍA CALORÍFICA generada en el REACTOR se utiliza para calentar agua, convertirla en VAPOR, mover la TURBINA y producir ENERGÍA ELÉCTRICA en el generador. Evaporador : Vapor de agua Barras de Control CORRIENTE ALTERNA REACTOR TURBINA DE VAPOR Vapor de agua Moderador GENERADOR Entrada refrigerante agua Salida refrigerante Combustible: Barras de Uranio TORRE REFRIGERACIÓN Núcleo del reactor

8 CENTRALES HIDROELÉCTRICAS
La ENERGÍA POTENCIAL del AGUA se convierte en CINÉTICA para poder mover la TURBINA de la central y producir ENERGÍA ELÉCTRICA en el generador. EMBALSE Transformador GENERADOR Caída de agua TURBINA DE AGUA

9 4- ENERGÍAS ALTERNATIVAS
Las Centrales alternativas son aquellas centrales que se caracterizan por utilizar energías renovables. Las principales formas de producir energía alternativa son: Eólica, Fotovoltaica, Solar térmica, Geomotriz, Maremotriz, Biomasa, Residuos sólidos urbanos… SOLAR TÉRMICA ENERGÍA EÓLICA FOTOVOLTAICA GEOMOTRIZ MAREOMOTRIZ

10 CENTRAL SOLAR TÉRMICA La ENERGÍA CALORÍFICA del sol se emplea para calentar agua, convertirla en VAPOR, mover una TURBINA y producir ENERGÍA ELÉCTRICA en el generador. Los HELIOSTATOS concentran la radiación del sol en una tubería.

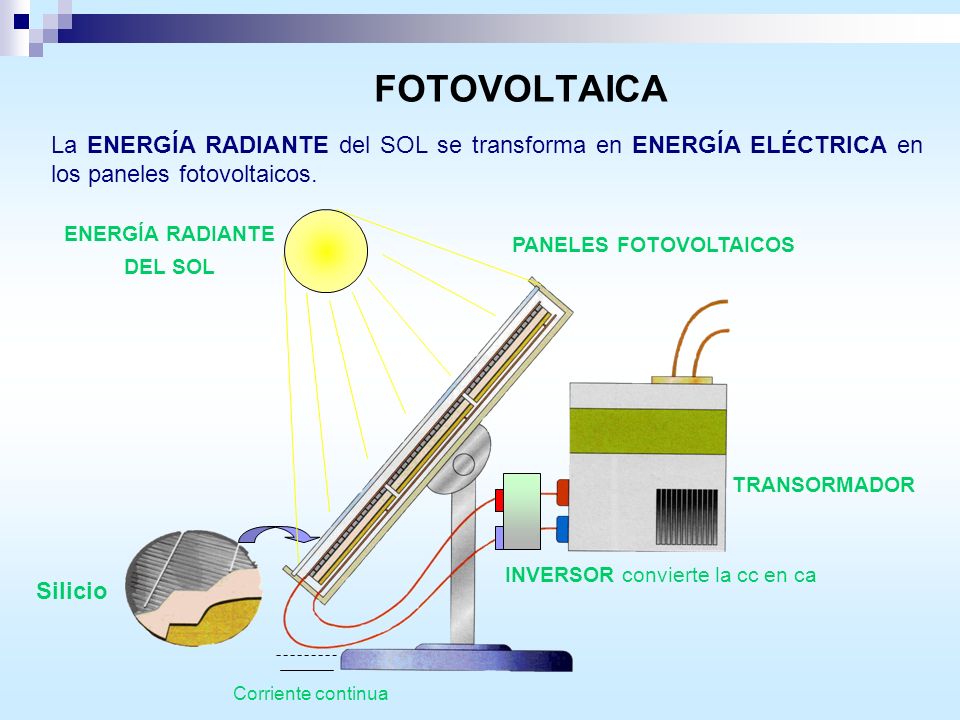

11 FOTOVOLTAICA La ENERGÍA RADIANTE del SOL se transforma en ENERGÍA ELÉCTRICA en los paneles fotovoltaicos. ENERGÍA RADIANTE DEL SOL PANELES FOTOVOLTAICOS TRANSORMADOR INVERSOR convierte la cc en ca Silicio Corriente continua

12 ENERGÍA EÓLICA La ENERGÍA CINÉTICA del viento, mueve y produce ENERGÍA ELÉCTRICA en el generador. MULTIPLICADOR GENERADOR GÓNDOLA TRANSFORMADOR ROTOR (Tripala)

13 ENERGÍA GEOTÉRMICA ENERGÍA MAREOMOTRIZ
La ENERGÍA CALORÍFICA del interior de la tierra se utiliza para calentar agua, convertirla en VAPOR, mover una TURBINA y producir ENERGÍA ELÉCTRICA en el generador. La ENERGÍA CINÉTICA de las mareas mueven una TURBINA de agua y se produce ENERGÍA ELÉCTRICA en el generador.

14 5- TRANSPORTE ENERGÍA ELÉCTRICA
Para transportar la corriente eléctrica desde las centrales productoras hasta los lugares en los que se consume se utilizan: Líneas de alta tensión para disminuir la intensidad que pasa por ellos y poder utilizar cables de menor sección y con menos pérdidas de calor. Transformadores en Subestaciones eléctricas que elevan o reducen la tensión. Pequeños clientes Industriales Central Eléctrica Estación de transmisión MEDIA TENSIÓN (110 KV KV) Estación de transmisión ALTA TENSIÓN (400 KV KV) Colegios Clientes residenciales Grandes clientes Industriales Comercios BAJA TENSIÓN (4000 V KV) Estación de transmisión Subestación de distribución

15 6- PRODUCCIÓN ELÉCTRICA EN ESPAÑA

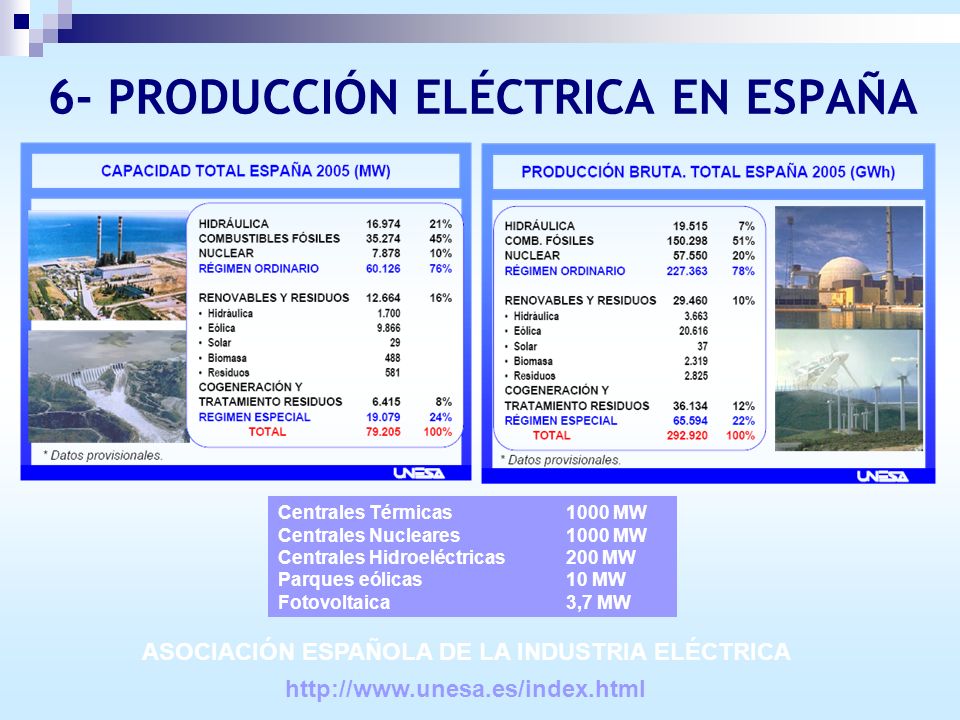

Centrales Térmicas MW Centrales Nucleares MW Centrales Hidroeléctricas 200 MW Parques eólicas 10 MW Fotovoltaica 3,7 MW ASOCIACIÓN ESPAÑOLA DE LA INDUSTRIA ELÉCTRICA

16 6- AHORRO ENERGÉTICO Cada año que pasa el consumo de energía eléctrica aumenta. En la actualidad la única forma para evitar el agotamiento de los recursos energéticos y conservar mejor el planeta es: Diversificar las fuentes de energía fomentando el uso de las renovables. Investigando y desarrollando nuevas fuentes de energía. Hacer un uso racional de la energía. REDUCIR CONSUMO ¿Qué podemos hacer NOSOTROS? En iluminación En ordenadores Aprovecha la luz natural del sol. Mantener limpias las lámparas y las pantallas. No dejar luces encendidas en habitaciones que no se estén utilizando. Utilizar lámparas de bajo consumo donde estén encendidas muchas horas y de tipo electrónico en ubicaciones de encendidos y apagados. No apagar los fluorescentes en ausencias menores a 20 minutos. Utilizar detectores de presencia.
