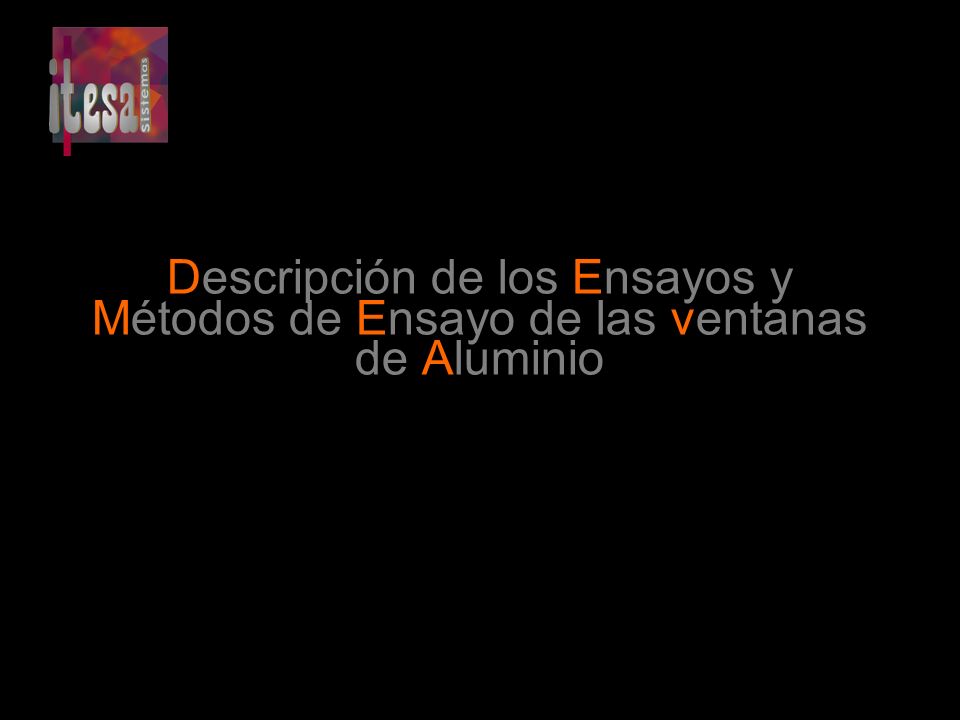

1 Descripción de los Ensayos y Métodos de Ensayo de las ventanas de Aluminio

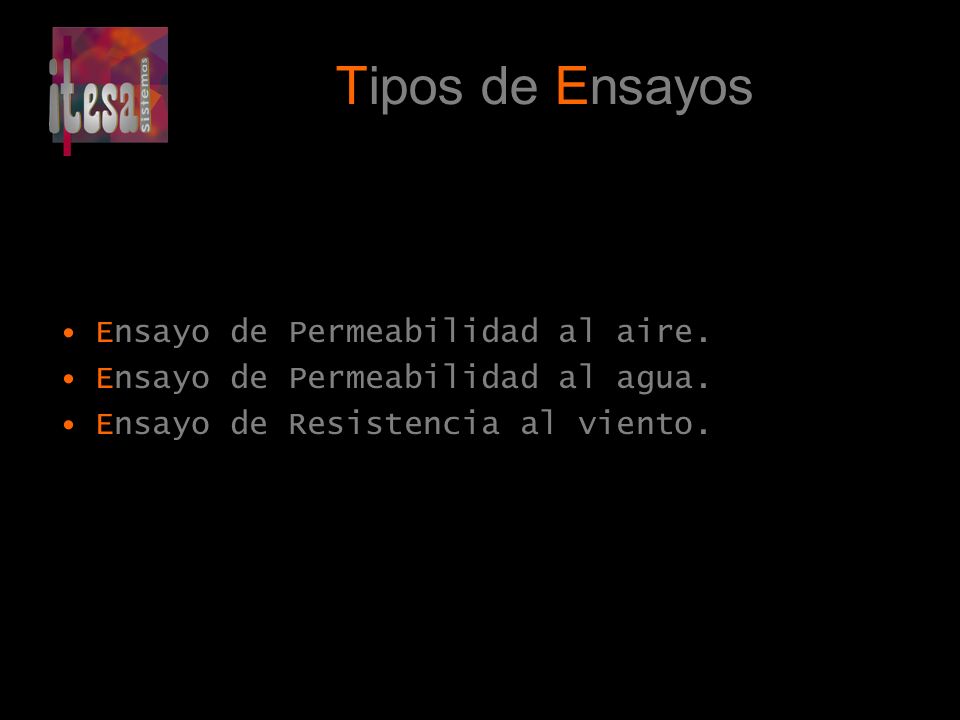

2 Tipos de Ensayos Ensayo de Permeabilidad al aire. Ensayo de Permeabilidad al agua. Ensayo de Resistencia al viento.

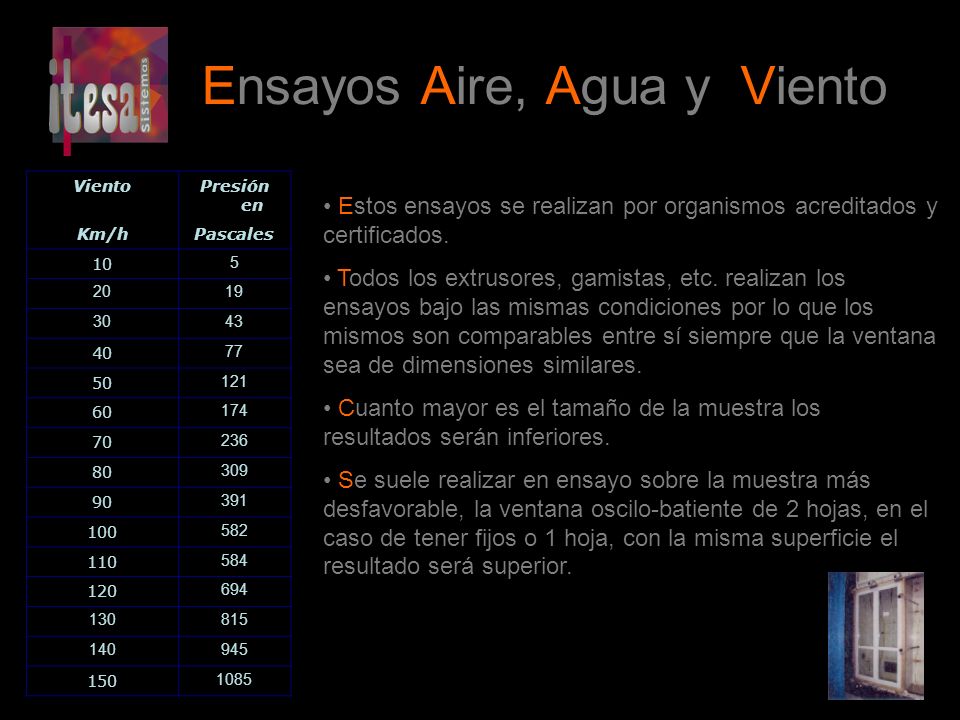

3 Ensayos Aire, Agua y Viento VientoPresión en Km/hPascales Estos ensayos se realizan por organismos acreditados y certificados. Todos los extrusores, gamistas, etc. realizan los ensayos bajo las mismas condiciones por lo que los mismos son comparables entre sí siempre que la ventana sea de dimensiones similares. Cuanto mayor es el tamaño de la muestra los resultados serán inferiores. Se suele realizar en ensayo sobre la muestra más desfavorable, la ventana oscilo-batiente de 2 hojas, en el caso de tener fijos o 1 hoja, con la misma superficie el resultado será superior.

4 Ensayo de Permeabilidad al aire Norma Ensayo: UNE-EN 1027:2000 Norma Clasificación: UNE-EN 12208:2000 Se mide el volumen de aire que fuga a través de la ventana a diferentes presiones de aire. Dos formas de clasificación: –Clasificación basada en la superficie total. –Clasificación basada en la longitud de juntas. El resultado de la prueba se clasificas en cales de 1 a 4, siendo 1 la menos estanca y 4 la más estanca.

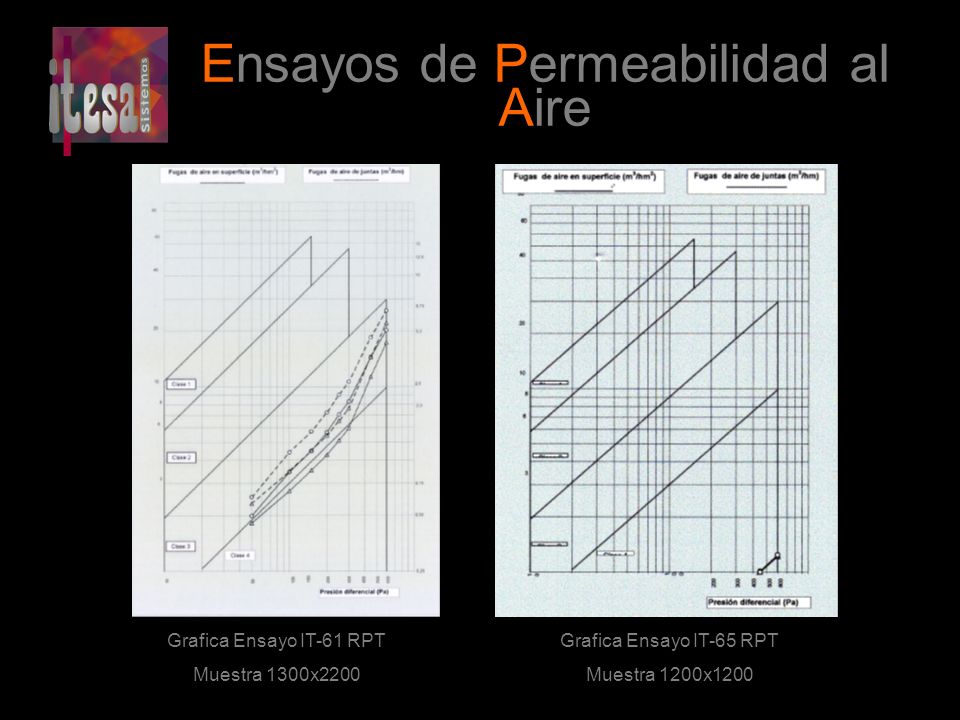

5 Ensayos de Permeabilidad al Aire Grafica Ensayo IT-61 RPT Muestra 1300x2200 Grafica Ensayo IT-65 RPT Muestra 1200x1200

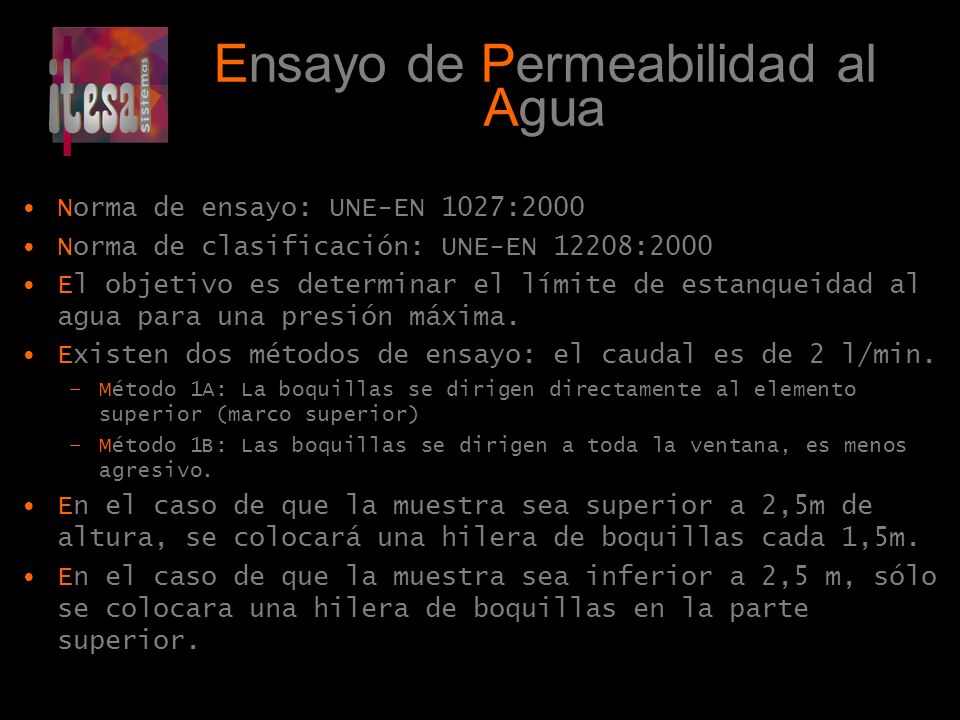

6 Ensayo de Permeabilidad al Agua Norma de ensayo: UNE-EN 1027:2000 Norma de clasificación: UNE-EN 12208:2000 El objetivo es determinar el límite de estanqueidad al agua para una presión máxima. Existen dos métodos de ensayo: el caudal es de 2 l/min. –Método 1A: La boquillas se dirigen directamente al elemento superior (marco superior) –Método 1B: Las boquillas se dirigen a toda la ventana, es menos agresivo. En el caso de que la muestra sea superior a 2,5m de altura, se colocará una hilera de boquillas cada 1,5m. En el caso de que la muestra sea inferior a 2,5 m, sólo se colocara una hilera de boquillas en la parte superior.

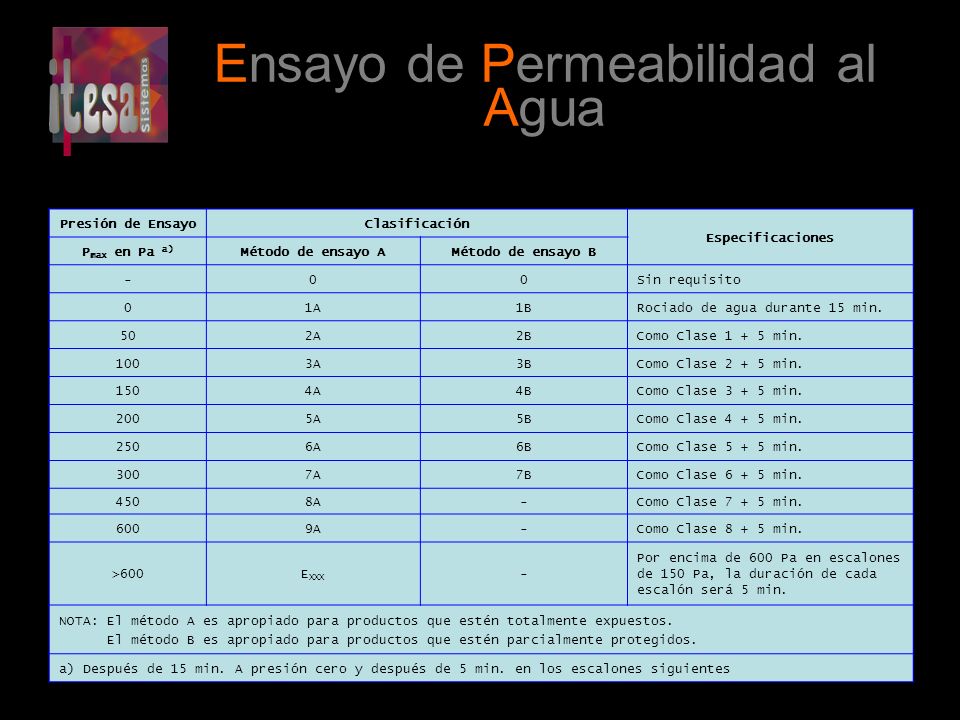

7 Ensayo de Permeabilidad al Agua Presión de EnsayoClasificación Especificaciones P max en Pa a) Método de ensayo AMétodo de ensayo B -00Sin requisito 01A1BRociado de agua durante 15 min. 502A2BComo Clase min. 1003A3BComo Clase min. 1504A4BComo Clase min. 2005A5BComo Clase min. 2506A6BComo Clase min. 3007A7BComo Clase min. 4508A-Como Clase min. 6009A-Como Clase min. >600E XXX - Por encima de 600 Pa en escalones de 150 Pa, la duración de cada escalón será 5 min. NOTA: El método A es apropiado para productos que estén totalmente expuestos. El método B es apropiado para productos que estén parcialmente protegidos. a) Después de 15 min. A presión cero y después de 5 min. en los escalones siguientes

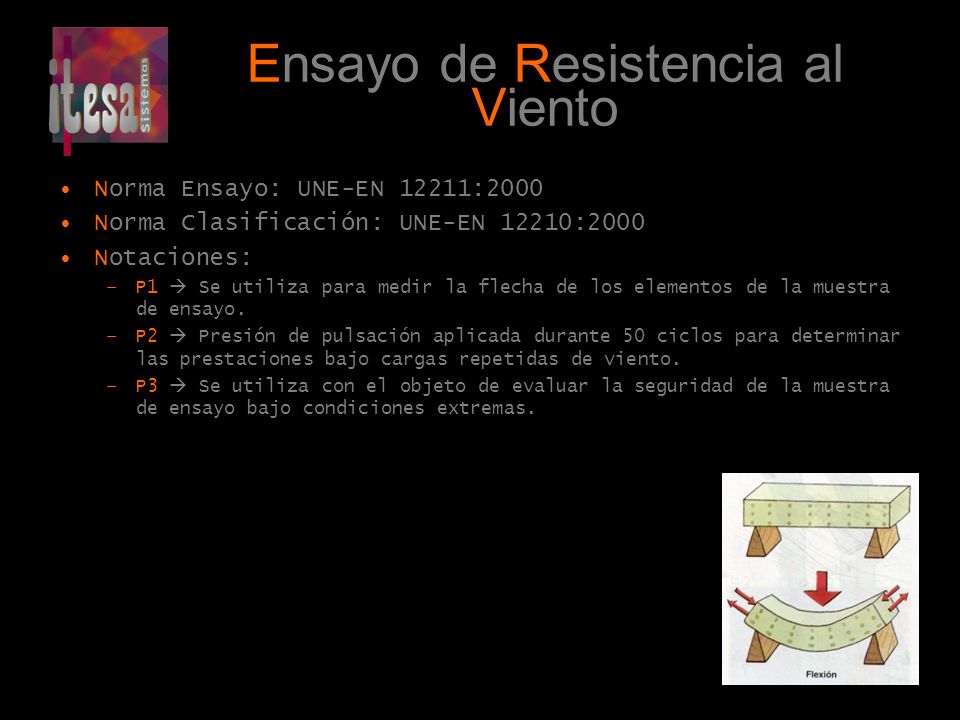

8 Ensayo de Resistencia al Viento Norma Ensayo: UNE-EN 12211:2000 Norma Clasificación: UNE-EN 12210:2000 Notaciones: –P1 Se utiliza para medir la flecha de los elementos de la muestra de ensayo. –P2 Presión de pulsación aplicada durante 50 ciclos para determinar las prestaciones bajo cargas repetidas de viento. –P3 Se utiliza con el objeto de evaluar la seguridad de la muestra de ensayo bajo condiciones extremas.

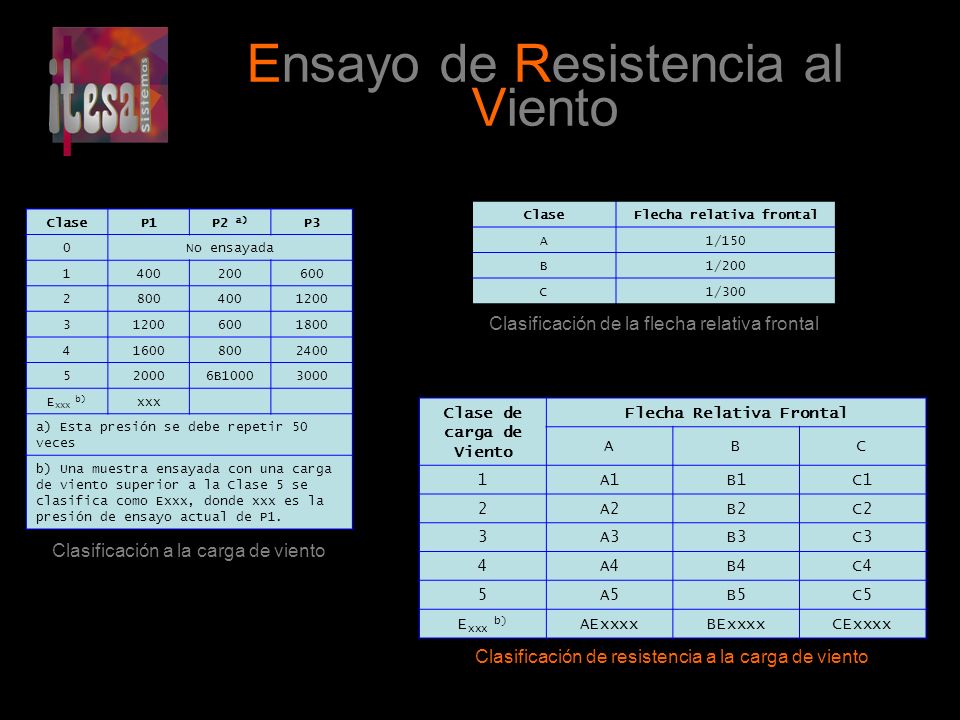

9 Ensayo de Resistencia al Viento ClaseP1P2 a) P3 0No ensayada B E xxx b) xxx a) Esta presión se debe repetir 50 veces b) Una muestra ensayada con una carga de viento superior a la Clase 5 se clasifica como Exxx, donde xxx es la presión de ensayo actual de P1. Clase de carga de Viento Flecha Relativa Frontal ABC 1A1B1C1 2A2B2C2 3A3B3C3 4A4B4C4 5A5B5C5 E xxx b) AExxxxBExxxxCExxxx Clasificación a la carga de viento Clasificación de resistencia a la carga de viento ClaseFlecha relativa frontal A1/150 B1/200 C1/300 Clasificación de la flecha relativa frontal
