1 © 2010 Quest Software, Inc. ALL RIGHTS RESERVED Quest vRanger / vReplicator VMUG Madrid Patrick Delannoy SE Consultant

2 2 Fácil de instalar –Protegerlo todo, incluso multiples servidores, con una sola instalación Fácil de usar –Interfaz de usuario similar a vCenter –Descubrimiento y protección de Maquinas virtuales automatizada Recuperación Simplificada –Cataloging te ofrece Busca-Selecciona-Restaura Fácil de adquirir –Licenciamiento sencillo y flexible Simple

3 3 Convergencia, implementación de un sólo producto para las capacidades de vRanger y vReplicator –Una única licencia –Una consola de administración –Un sólo despliegue –Licenciamiento flexible con opciones para backup y/o replicación Native, full catalog implementation Fibre Restore Linux FLR NFS, FTP support Encriptación para la replicación El nuevo vRanger / vReplicator 5

4 4 Menos datos = Trabajos más rápidos –Ignora datos borrados,datos inactivos y espacios en blanco. –Procesos en paralelo con Smart Backup Manager –Procese múltiples backups y restores simultáneamente –Más de 20 trabajos simultaneos para maximizar la inversión en hardware. –Controle el throughput a través del hardware Minimiza el impacto en LAN –Fibre Channel SAN backup y restore Más rápido

5 5 Enterprise, arquitectura Direct-to-Target –Escalable a través de múltiples servidores Vmware Extensible –Quest Recovery Manager for Exchange para recuperación granular de objetos E-mail –Restaura Inboxes, E-mails individuales con/sin adjuntos Escalable

6 6 Perfecto –Se instala automáticamente con vRanger. Y nada más !! Encuéntralo rápido, obténlo rápidamente –Intuitivo: Busqueda por palabras clave –Integral: Filtra por VMs, hosts, puntos de guardado y fechas –Rápido: Con un click restaure directamente desde los resultados obtenidos Cataloging: El camino fácil e inteligente

7 7 #1: Más soporte –Linux File Level Restore: Restaura ficheros individuales ahora en Linux VMs #2: Restores más rápidos – y más inteligentes –Restores más rápidos, fuera de red usando Fibre Channel #3: NAS? –NFS targets #4: Backup donde lo necesites –Quieres FTP? Usa tus credenciales para transmisiones seguras #5: Manténlo seguro –Encripta los backups y ahora también las tareas de replicación. EXTRAS: Las pequeñas cosas cuentan !

8 © 2010 Quest Software, Inc. ALL RIGHTS RESERVED ¿Cómo funciona? vRanger

9 9 ¿Cómo funciona? OrigenDestino vRanger Instalar y descubrir el entorno en minutos

10 10 Direct To Target OrigenDestino Backup Jobs Instalar y descubrir el entorno en minutos El Origen transmite las imágenes a los DESTINOS sin Proxy Direct To Target. vRanger ¿Cómo funciona?

11 11 Direct To Target OrigenDestino Backup Restore Jobs Restore Origen y vRanger restauran directamente desde el DESTINO. vRanger ¿Cómo funciona? Instalar y descubrir el entorno en minutos El Origen transmite las imágenes a los DESTINOS sin Proxy Direct To Target.

12 12 Direct To Target OrigenDestino Backup Restore Jobs Restore vRanger Beneficios del Direct to Target : - Shorter Windows: sin proxy; sin cuellos de botella. - Shorter Windows: Backups paralelos en Origen simple y múltiple. - Flexible: administración inteligente de los jobs en los orígenes. ¿Cómo funciona?

13 13 Ventana de Backup más cortas: Backups paralelos vRanger provee: –Backup simultáneo en cada Host. –Backup simutáneo en múltiples Hosts. ESX (i) 1 Binary Runtime Destino Repositorio Send Connection Mgmt Threaded Access ESX (i) 2 Binary Runtime Connection Mgmt Threaded Access Send ¿Cómo funciona? 100 %

14 14 vRanger soporta dos tipos de modelos: Tipo Origen Usado paraDesplegado en Hypervisor Console Network Se ejecutan las tareas B/R directamente desde el host hipervisor. Se usa Binary Injection para instalar el agente en la consola del ESX. Consola Hipervisor Runtime LAN-Free Ejecutar tareas B/R tipos LAN-Free BR a través de FC usando vStorage APIs. Dinámicamente se instala el agente en esl sistema de origen. Host físico Windows ¿Cómo funciona?

15 © 2010 Quest Software, Inc. ALL RIGHTS RESERVED Change Block Tracking (CBT) Active Block Mapping (ABM)

16 16 Image-Based Backup: Actividades que impactan al rendimiento Escaneo: Identificar que bloques forman parte del backup Lectura: Tiempo a invertir para leer los bloques Escritura : Tiempo a invertir para transferir los bloques y escribirlos en el repositorio 0 0 00 0 Active Block Unallocated Block Deleted Data Changed Block 0 Zero Block

17 17 Fulls: Sin CBT o ABM Todos los bloques deben ser escaneados y leídos Los bloques zero y los no asignados son leidos como zeros El motor de vRanger borra todos los espacios en blanco en la escritura Escanear y leerEscribir 0 0 0 0 0 0 0 0 Active Block Unallocated Block Deleted Data Changed Block 0 Zero Block

18 18 Fulls: Con CBT No escanea los bloques sin asignar Los bloques tipo Zeros y los bloques borrados son escaneados y leídos El motor de vRanger elimina los espacios en blanco en la escritura 0 0 00 0 0 0 0 00 0 0 0 0 Active Block Unallocated Block Deleted Data Changed Block 0 Zero Block Escanear y leerEscribir

19 19 Fulls: con ABM No escanea los bloques tipo zero ni tampoco los borrados Los bloques sin asignar son escaneados y leídos El motor de vRanger elimina los bloques sin asignar en la escritura Active Block Unallocated Block Deleted Data Changed Block 0 Zero Block Escanear y leerEscribir

20 20 Fulls: con ABM y CBT juntos Escanea el mínimo conjunto de bloques: No escanea los Zero ni los que están sin asignar y tampoco los borrados Active Block Unallocated Block Deleted Data Changed Block 0 Zero Block Escanear y leerEscribir

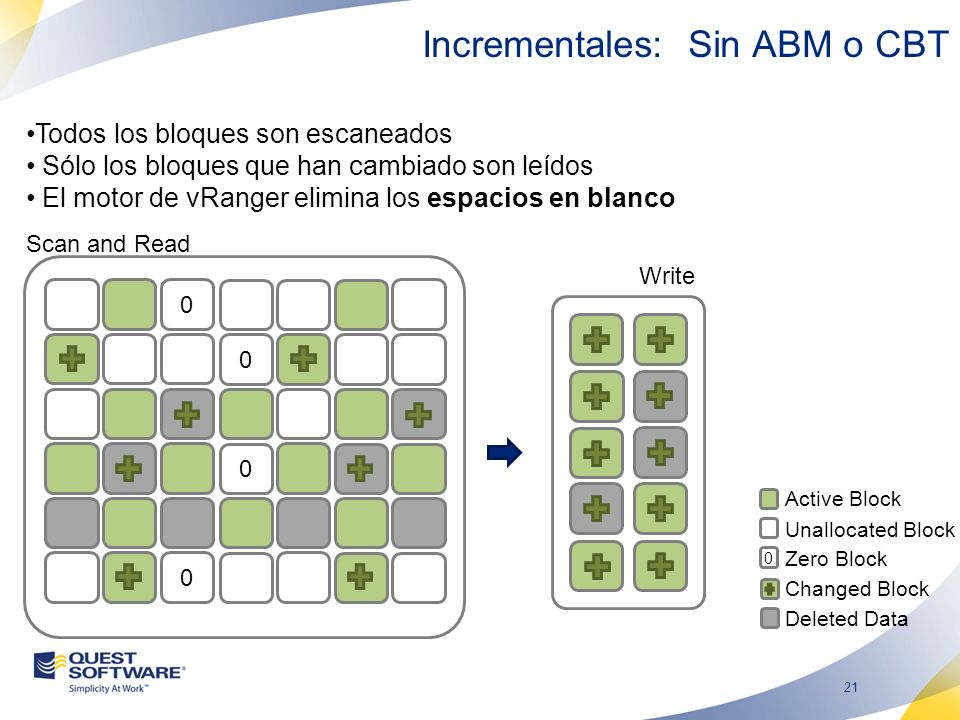

21 21 Incrementales: Sin ABM o CBT Todos los bloques son escaneados Sólo los bloques que han cambiado son leídos El motor de vRanger elimina los espacios en blanco Scan and Read 0 0 0 0 Write Active Block Unallocated Block Deleted Data Changed Block 0 Zero Block

22 22 Incrementales: con CBT Los bloques que han cambiado son presentados a vRanger por vSphere API Escaneo no necesario Solos los bloques que han cambiado son leídos y escritos Active Block Unallocated Block Deleted Data Changed Block 0 Zero Block Leídos y escritos From vStorage API

23 23 Incrementales: con ABM Los bloques activos son presentados por Windows NTFS El escaneo sólo incluye bloques activos y los no asignados ( los bloques zero y los inactivos no están incluidos en el escaneo ) Solo los cambios, y bloques activos son leídos y escritos Active Block Unallocated Block Deleted Data Changed Block 0 Zero Block Read and WrittenScanned

24 24 Incrementales: ABM y CBT juntos Sin escaneo Sólo los bloques activos y los bloques que han cambiado son leídos y escritos Active Block Unallocated Block Deleted Data Changed Block 0 Zero Block Leídos y escritosFrom vStorage API

25 25 vRanger / vReplicator Supported Environments PlatformsVMware ESX 3.x & 4.x (vSphere) ESXi (backup only) vCenter2.0.1 – 4.0 OS Requirements for Install Microsoft Windows XP SP2 (x86 or x64) Microsoft Windows XP SP3 (x86) Microsoft Windows 2003 Server SP2 (x86 or x64) Microsoft Vista Business or Ultimate (x86 or x64) Windows Server 2008 SP2 (x86 or x64) (Network backups only) Windows 7 (Network backups only) Installable in a VM?Yes (Network and ESXi backups only) vRanger DatabaseMS SQL Server 2005, 2008 or Express LanguagesEnglish, Spanish, French, Italian, German, Chinese, Japanese ProtocolsCIFS, FTP, SFTP, NFS EncryptionSSH, 256-bit AES, SHA-512

26 26 Licenciamiento ProcesadorCoresLicencias 1 11 242 626 124

27 27

28 28 Preguntas ? Gracias vCommunity vcommunity.vizioncore.com http://twitter.com/QuestVirt
