Pablo Herrera T. Elizabeth Silva A. César Torres F.

Presentación del tema: "Pablo Herrera T. Elizabeth Silva A. César Torres F."— Transcripción de la presentación:

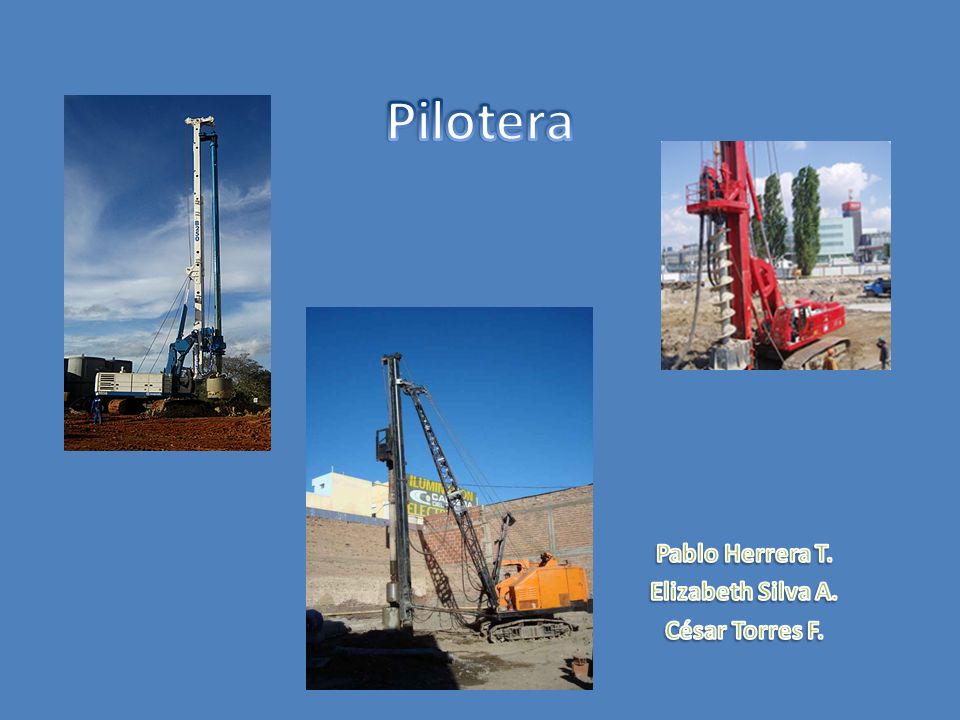

1 Pablo Herrera T. Elizabeth Silva A. César Torres F.
Pilotera Pablo Herrera T. Elizabeth Silva A. César Torres F.

2 Pilotes Piezas largas cilíndricas o prismáticas cuya función es transmitir cargas a estratos que posean capacidad resistente adecuada. Usos frecuentes en fundaciones de puente, en fundaciones para estructuras con solicitaciones grandes en terrenos y en contención de tierras (taludes y excavaciones)

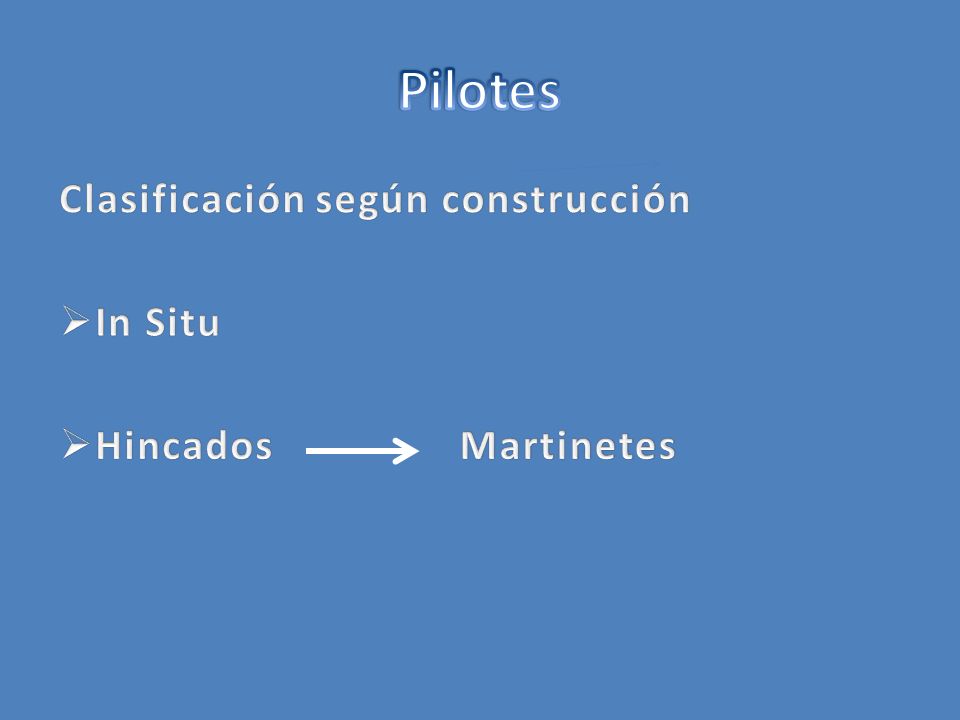

3 Pilotes Clasificación según construcción In Situ Hincados Martinetes

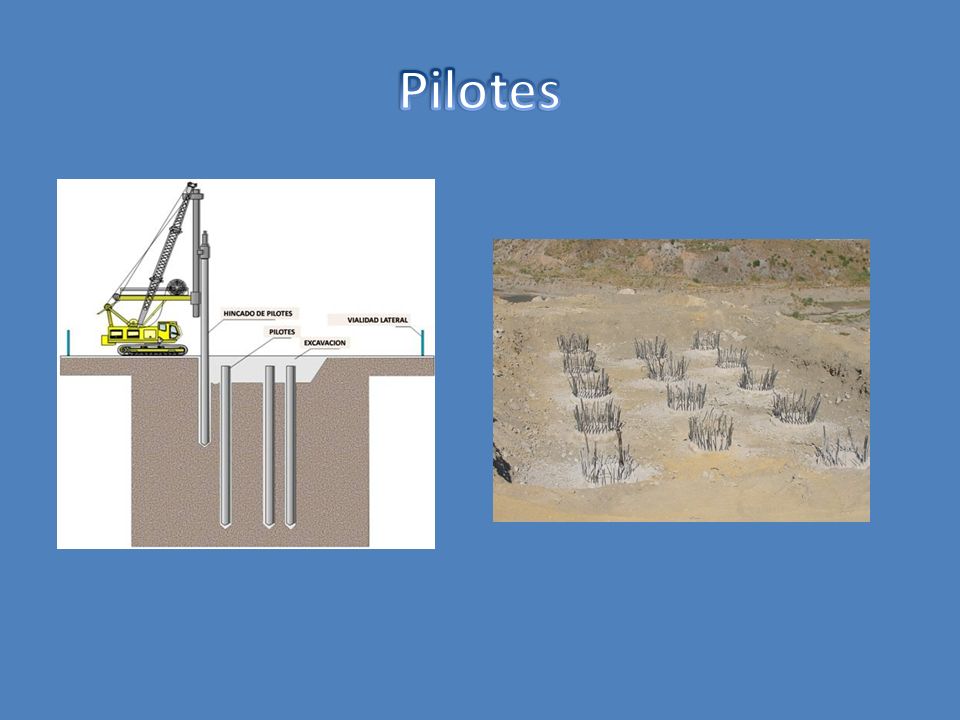

4 Pilotes

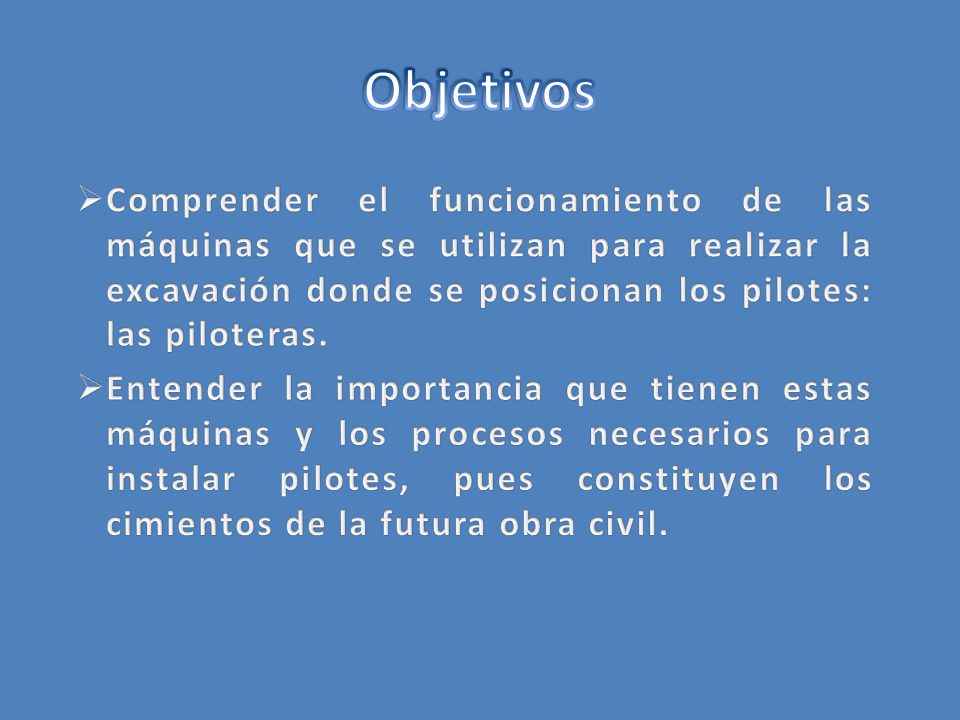

5 Objetivos Comprender el funcionamiento de las máquinas que se utilizan para realizar la excavación donde se posicionan los pilotes: las piloteras. Entender la importancia que tienen estas máquinas y los procesos necesarios para instalar pilotes, pues constituyen los cimientos de la futura obra civil.

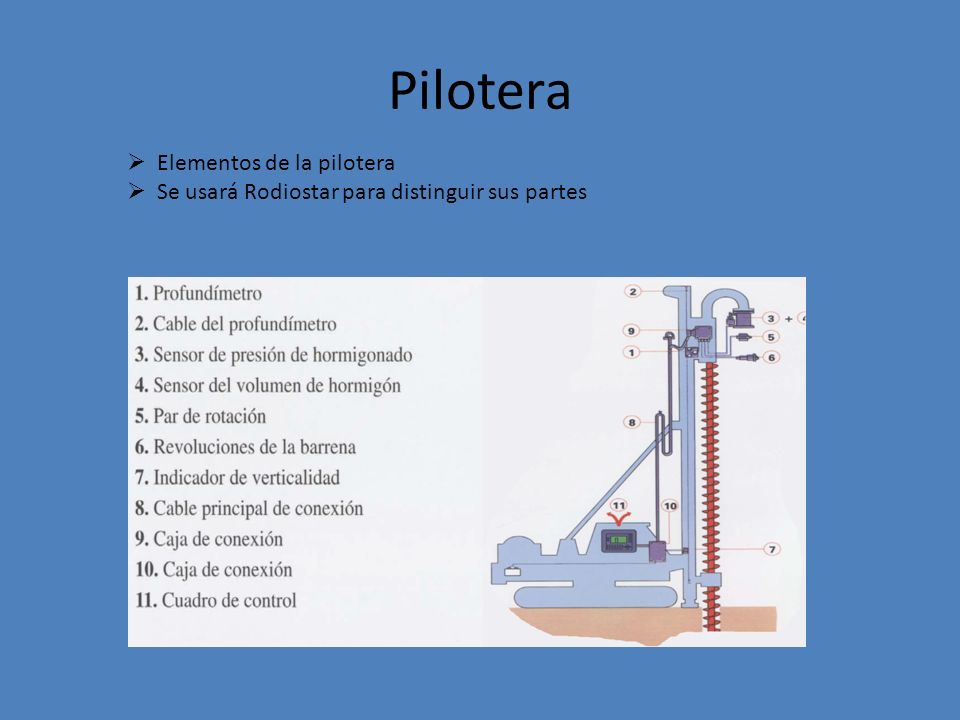

6 Pilotera Elementos de la pilotera
Se usará Rodiostar para distinguir sus partes

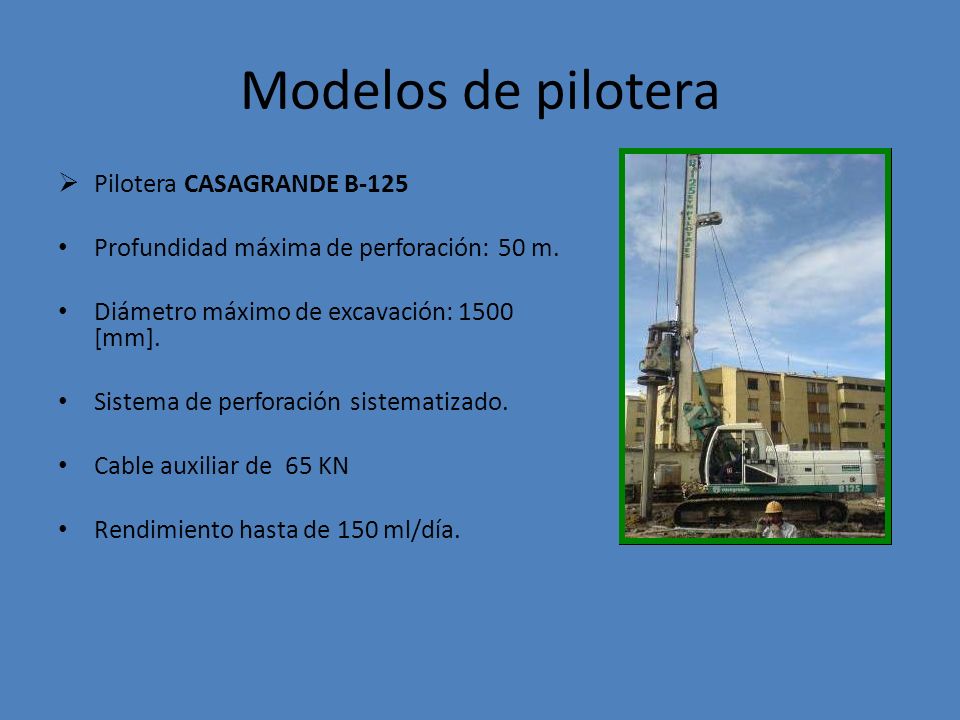

7 Modelos de pilotera Pilotera CASAGRANDE B-125
Profundidad máxima de perforación: 50 m. Diámetro máximo de excavación: 1500 [mm]. Sistema de perforación sistematizado. Cable auxiliar de  65 KN Rendimiento hasta de 150 ml/día.

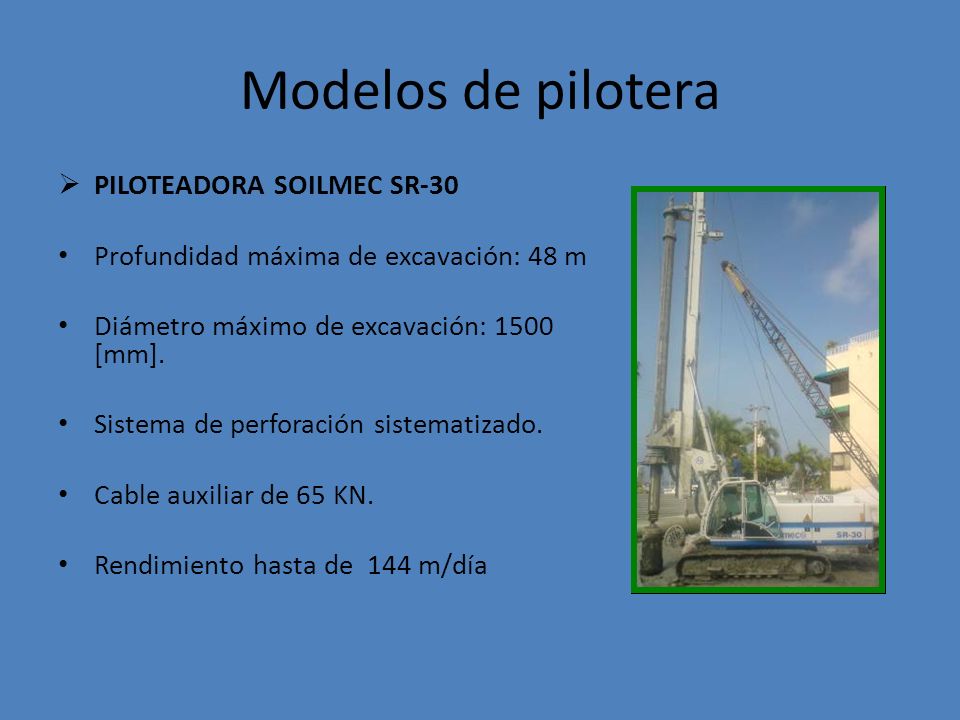

8 Modelos de pilotera PILOTEADORA SOILMEC SR-30
Profundidad máxima de excavación: 48 m Diámetro máximo de excavación: 1500 [mm]. Sistema de perforación sistematizado. Cable auxiliar de 65 KN. Rendimiento hasta de  144 m/día

9 Modelos de pilotera PILOTEADORA CASAGRANDE B-125 CON KELLY DE TRABA; PARA TERRENOS DUROS Profundidad máxima de perforación: 50 m. Diámetro máximo de excavación: 1500 mm. Sistema de perforación sistematizado. Cable auxiliar de  65 KN Rendimiento hasta de 150 ml/día.

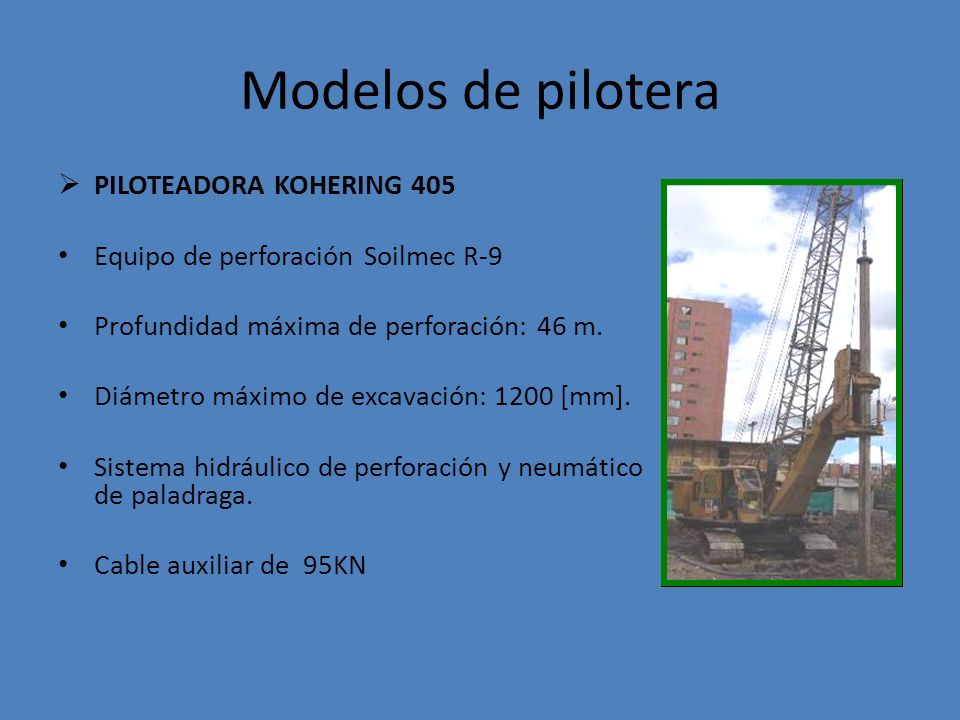

10 Modelos de pilotera PILOTEADORA KOHERING 405
Equipo de perforación Soilmec R-9 Profundidad máxima de perforación: 46 m. Diámetro máximo de excavación: 1200 [mm]. Sistema hidráulico de perforación y neumático de paladraga. Cable auxiliar de  95KN

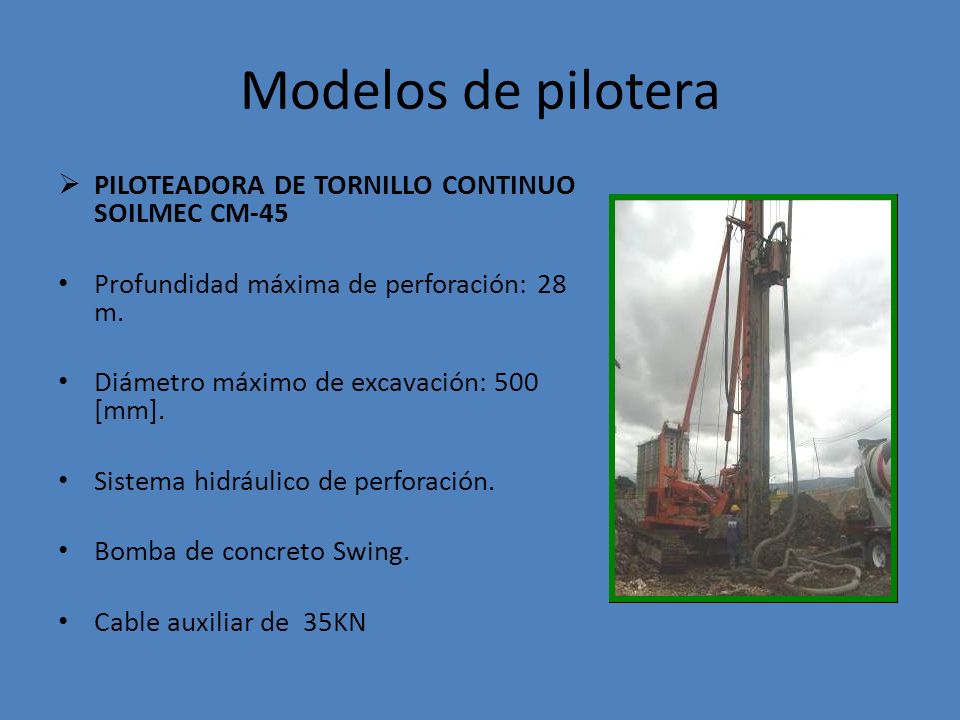

11 Modelos de pilotera PILOTEADORA DE TORNILLO CONTINUO SOILMEC CM-45
Profundidad máxima de perforación: 28 m. Diámetro máximo de excavación: 500 [mm]. Sistema hidráulico de perforación. Bomba de concreto Swing. Cable auxiliar de  35KN

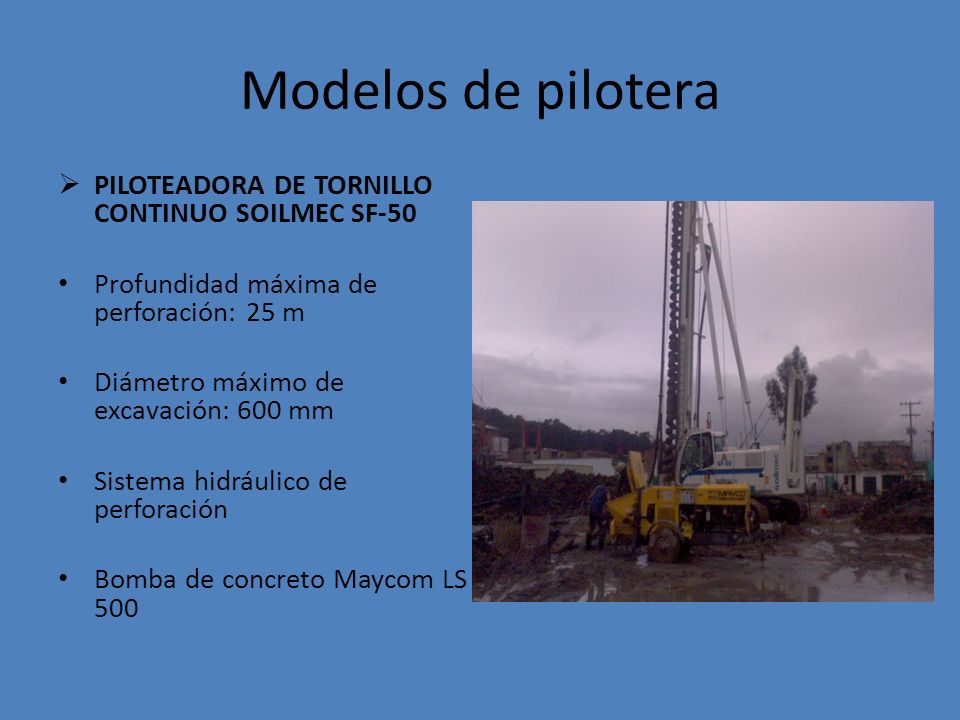

12 Modelos de pilotera PILOTEADORA DE TORNILLO CONTINUO SOILMEC SF-50
Profundidad máxima de perforación: 25 m Diámetro máximo de excavación: 600 mm Sistema hidráulico de perforación Bomba de concreto Maycom LS 500

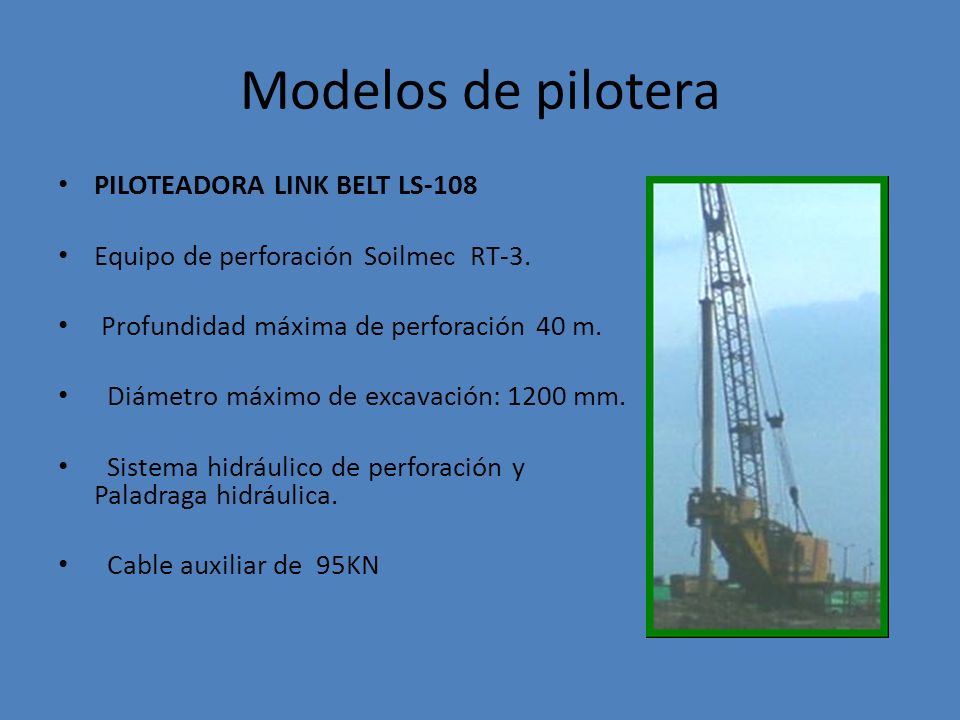

13 Modelos de pilotera PILOTEADORA LINK BELT LS-108
Equipo de perforación Soilmec  RT-3.  Profundidad máxima de perforación 40 m.   Diámetro máximo de excavación: 1200 mm.   Sistema hidráulico de perforación y Paladraga hidráulica.   Cable auxiliar de  95KN
