INSTRUMENTACIONWILLIAM GUTIERREZ M.1 DIAGRAMAS DE INSTRUMENTACION Y PROCESOS P&ID Entender la función de un proceso requiere: 1.Conocer los dispositivos.

Presentación del tema: "INSTRUMENTACIONWILLIAM GUTIERREZ M.1 DIAGRAMAS DE INSTRUMENTACION Y PROCESOS P&ID Entender la función de un proceso requiere: 1.Conocer los dispositivos."— Transcripción de la presentación:

1 INSTRUMENTACIONWILLIAM GUTIERREZ M.1 DIAGRAMAS DE INSTRUMENTACION Y PROCESOS P&ID Entender la función de un proceso requiere: 1.Conocer los dispositivos que integran el sistema. 2.Conocer la ubicación de los dispositivos. 3.Conocer como están comunicados estos dispositivos. Los diagramas de instrumentación dan respuesta a estos interrogantes.

2 INSTRUMENTACIONWILLIAM GUTIERREZ M.2 DIAGRAMAS P&ID Los P&ID permiten identificar. 1.Cada uno de los instrumentos en el proceso. 2.Sus funciones. 3.Su relación con otros componentes en el sistema.

3 INSTRUMENTACIONWILLIAM GUTIERREZ M.3 ELEMENTOS DE LOS DIAGRAMAS P&ID Un circulo representa un dispositivo individual en un proceso. Los círculos contienen letras, números, líneas que identifican: 1.La localización del instrumento. 2.La función del instrumento en el proceso. 3.Si el instrumento es usado para medir, indicar, registrar o controlar la variable del proceso.

4 INSTRUMENTACIONWILLIAM GUTIERREZ M.4

5 INSTRUMENTACIONWILLIAM GUTIERREZ M.5 Identificación del instrumento o número de etiqueta  Identificación de lazo  Número de lazo  Identificación de funciones  Primera letra  Letras Sucesivas TIC103 T103 103 TIC T IC NUMERO DE IDENTIFICACION TIPICO

6 INSTRUMENTACIONWILLIAM GUTIERREZ M.6 ASAlimentación de aire. ESAlimentación eléctrica. GSAlimentación de gas. HSAlimentación hidráulica. NSAlimentación de nitrógeno. SSAlimentación de vapor. WSAlimentación de agua. SIMBOLOS DE LINEAS

7 INSTRUMENTACIONWILLIAM GUTIERREZ M.7 CONTROL REALIMENTADO

8 INSTRUMENTACIONWILLIAM GUTIERREZ M.8

9 INSTRUMENTACIONWILLIAM GUTIERREZ M.9 CONTROL EN CASCADA

10 INSTRUMENTACIONWILLIAM GUTIERREZ M.10 NUMERO DE IDENTIFICACION TIPICO ( NUMERO TAG) TIC103 T103 103 TIC T IC  Identificación del instrumento o número de etiqueta  Identificación de lazo  Número de lazo  Identificación de funciones  Primera letra  Letras Sucesivas NUMERO DE IDENTIFICACION EXPANDIDO 10-PAH-5A 10 A  Número de etiqueta  Prefijo opcional

11 INSTRUMENTACIONWILLIAM GUTIERREZ M.11

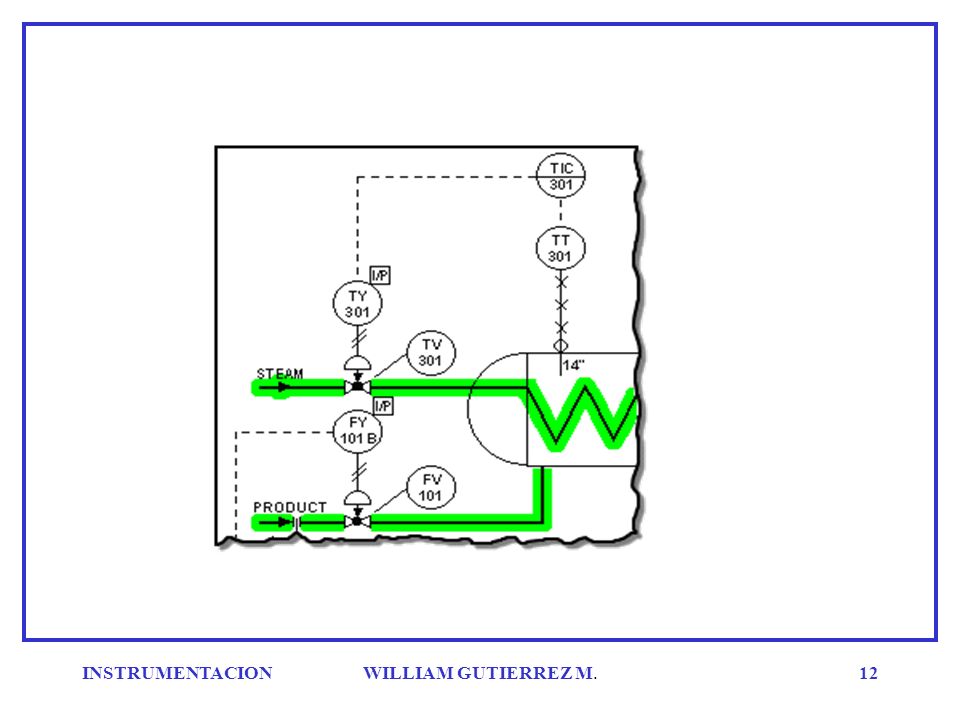

12 INSTRUMENTACIONWILLIAM GUTIERREZ M.12
