Innovación y Tecnología para la Gerencia Sanitaria

Presentación del tema: "Innovación y Tecnología para la Gerencia Sanitaria"— Transcripción de la presentación:

1 Innovación y Tecnología para la Gerencia Sanitaria
Funcionamiento RFID: Identificación por radio-frecuencia. Tecnología de auto-identificación en la que un dispositivo “lector” detecta y recibe información de dispositivos denominados “tags” fijados a objetos o personas a las que se pretende identificar. Campo de lectura Transponder / Tag Antena / Lector Respuesta del Tag Innovación y Tecnología para la Gerencia Sanitaria

2 Clasificación Por Tags
POTENCIA FRECUENCIA PASIVOS SEMIACTIVOS/SEMIPASIVOS ACTIVOS LF (125 Khz) HF (13.56 Mhz) UHF (868/915 Mhz) MICROONDAS (2.4 Ghz) ¿Por qué es importante conocer con claridad cuales son las especificaciones de la Aplicación?. La Tecnología RFID nos brinda la posibilidad de utilizar diferentes Transponders entre los que tendremos que elegir el más adecuado. Podríamos hablar de una primera clasificación por Potencia: Pasivos / Semiactivos / Semipasivos /Activos Una segunda clasificación por Frecuencia: Comentarlas Innovación y Tecnología para la Gerencia Sanitaria

3 Clasificación Por Potencia
RFID ACTIVO RFID PASIVO BATERIA SI NO FUENTE DE ENERGIA INTERNA (BATERIA) EXTERNA (LECTOR) INTENSIDAD DE SEÑAL LECTOR-TAG BAJA ALTA INTENSIDAD DE SEÑAL TAG-LECTOR ALTA BAJA RANGO DE LECTURA AMPLIO (100 m) BAJA (< 3 m) SENSORIZACIÓN SI NO ALMACENAMIENTO DE DATOS La Potencia determina una serie de condiciones de uso de los transponders: Tienen o no baterías. Distancias de lectura. Cantidad de datos que pueden almacenar. etc. AMPLIO (128 Kbits) BAJO (2 Kbits) CONTROL POR AREA SI NO Innovación y Tecnología para la Gerencia Sanitaria

4 Clasificación Por Frecuencia
LF HF UHF MICROONDAS FRECUENCIA 125 Khz 13.56 Mhz 868 – 915 Mhz 2.45 Ghz RANGO LECTURA MAXIMO 1.5 m 1.5 m 6 m 10 m. COSTE DEL LECTOR BAJO MEDIO ALTO MUY ALTO MADUREZ TECNOLOGIA MUY MADURO ESTABLECIDO NUEVO NUEVO INDICE LECTURA MULTIPLE LENTO ALTO COMPORTAMIENTO CON METALES MEJOR PEOR De la misma manera que podemos verlo con el uso de las diferentes Frecuencias. Por lo tanto, tendremos que identificar con claridad cuales son las necesidades de la Aplicación a realizar, para luego poder elegir el Transponder más adecuado. Ya hemos visto, por encima, los elementos de los que se compone la Tecnología y la variedad con la que nos encontramos. TAMAÑO DE LOS TAG GRANDE PEQUEÑO Innovación y Tecnología para la Gerencia Sanitaria

5 Innovación y Tecnología para la Gerencia Sanitaria

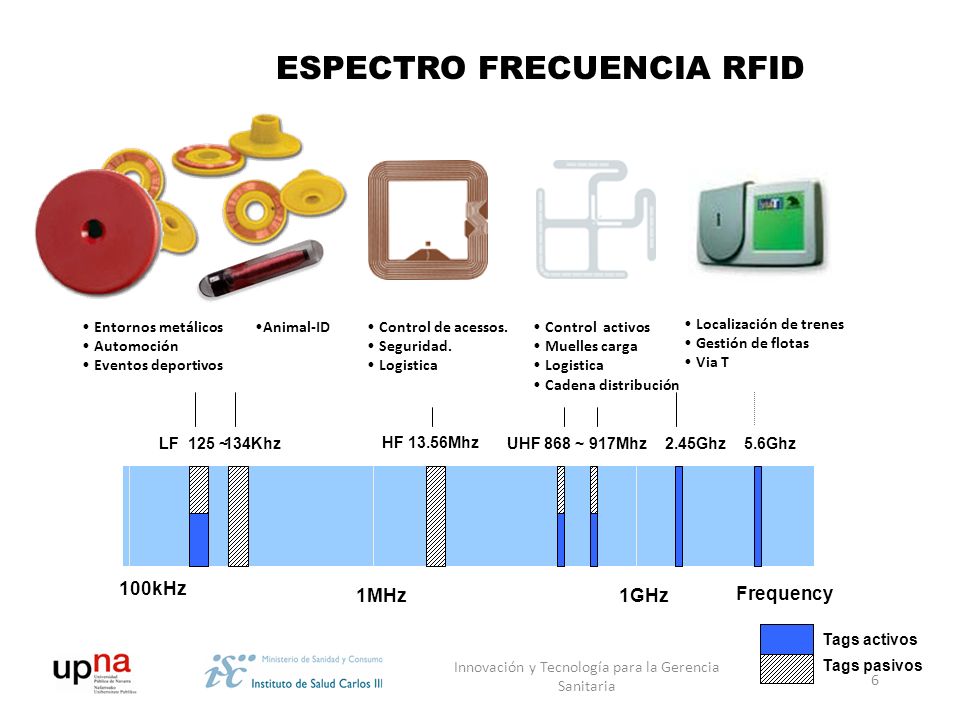

6 ESPECTRO FRECUENCIA RFID
Entornos metálicos Automoción Eventos deportivos Animal-ID Control de acessos. Seguridad. Logistica Control activos Muelles carga Logistica Cadena distribución Localización de trenes Gestión de flotas Via T LF 125 ~ 134Khz HF 13.56Mhz UHF 868 ~ 917Mhz 2.45Ghz 5.6Ghz 100kHz 1MHz 1GHz Frequency Tags activos Tags pasivos Innovación y Tecnología para la Gerencia Sanitaria

7 Ejemplos de aplicación
Cada aplicación requiere el tipo de tecnología más apropiada. Algunas aplicaciones han sido estandarizadas por organismos internacionales o por la industria. En otras aplicaciones son motivos técnicos los que hacen que una tecnología sea apropiada para una aplicación determinada. Innovación y Tecnología para la Gerencia Sanitaria

8 USOS DE LA TECNOLOGÍA RFID
Identificación. Trazabilidad. Movilidad. Innovación y Tecnología para la Gerencia Sanitaria

9 MODELO DE NEGOCIO - RFID
ERP FACILITAR LA TOMA DE DECISIONES Midelware CONEXIÓN CAPAS Sistema avanzados de comunicación: GPRS, WIFI, BLUETOOTH, etc. Ya hemos visto, por encima, los elementos de los que se compone la Tecnología, sin embargo es fundamental conocer las posibilidades que brinda el uso de esta tecnología para nuestro Negocio. Osés RFID, trabaja en el desarrollo de los elementos que componen la Tecnología RFID con el fin obtener la: Robustez Fiabilidad Capacidad Suficientes para conseguir que el Sistema funcione correctamente. El HARD del RFID. Pero no hacemos nada si no le DAMOS VIDA A LOS DATOS. A partir de este punto, donde podemos obtener la información de una forma SEGURA, tenemos que ponerla a disposición del ERP de una forma rápida, cómoda y segura, mediante la utilización de aquellos Sistemas De Comunicación que nos resulten más adecuados. Una vez que tenemos estos TRES puntos conseguidos, el Objetivo final de la Tecnología RFID es: FACILITAR LA TOMA DE DECISIONES. En el nivel de la Organización que se necesite. RFID CAPTACIÓN DE DATOS Robustez Fiabilidad Capacidad Innovación y Tecnología para la Gerencia Sanitaria

10

11 Innovación y Tecnología para la Gerencia Sanitaria
TECNOLOGÍA RFID EN SANIDAD Campo de lectura Antena / Lector Transponder / Tag Respuesta del Tag APLICACIÓN DEL RFID Innovación y Tecnología para la Gerencia Sanitaria

12 Innovación y Tecnología para la Gerencia Sanitaria
Ventajas del RFID No se requiere visión directa de la persona identificada Lecturas múltiples simultaneas Elevada distancia de lectura Alta capacidad de datos Capacidad de lectura / escritura Robustez mecánica Elevado período de vida. Reutilización Monitorización (algunos tags pueden funcionar como sensores) Innovación y Tecnología para la Gerencia Sanitaria

13 Innovación y Tecnología para la Gerencia Sanitaria
RFID EN HOSPITALES Innovación y Tecnología para la Gerencia Sanitaria

14 Innovación y Tecnología para la Gerencia Sanitaria
VENTAJAS Mayor velocidad de intercambio de datos. Operaciones de lectura / escritura. Las etiquetas se pueden rescribir en tiempo real mientras los elementos avanzan por la cadena de suministro. Larga vida: reutilizable, re-escribible. Los sistemas RFID pueden, simultáneamente, capturar datos y escribir en múltiples etiquetas dentro del rango de alcance de la antena. Innovación y Tecnología para la Gerencia Sanitaria

15 Etiquetas electrónicas o etiquetas RFID.
La memoria de estas etiquetas se puede configurar de diversas maneras: RO (read only). Sólo permiten la lectura de la información, la cual se escribe durante el proceso de fabricación de las etiquetas. WORM (write once read many). Permite al usuario escribir la información cuando le conviene y una sola vez. Permite múltiples lecturas. RW (read-write). La información puede ser escrita y rescrita muchas veces. Permite también varias lecturas simultáneas. Innovación y Tecnología para la Gerencia Sanitaria

16 Innovación y Tecnología para la Gerencia Sanitaria
Lectores. Son dispositivos que activan la etiqueta electrónica y recuperan la información contenida en la misma, comunicándola con el sistema de alto nivel (Middleware o ERP). El lector está compuesto por una antena y un controlador. El controlador codifica, decodifica, verifica y almacena datos, administra las comunicaciones con las etiquetas y se comunica con la fuente (host). Innovación y Tecnología para la Gerencia Sanitaria

17 Innovación y Tecnología para la Gerencia Sanitaria
Antenas. Middleware. Las antenas permiten radiar las señales de los lectores y recibir la información contenida en las etiquetas. Middleware Es el nombre que recibe el software necesario como interfaz entre el receptor/emisor y las bases de datos, el software de gestión y los sistemas informáticos en general de cada compañía. Innovación y Tecnología para la Gerencia Sanitaria

18 Innovación y Tecnología para la Gerencia Sanitaria
RFID EN HOSPITALES Instrumental medico Inventario y control de medicamentos Gestión de sangre Gestión de Pacientes Gestión de Comidas Acceso a HCI Etc Innovación y Tecnología para la Gerencia Sanitaria

19 LA RFID EN EL ÁMBITO HOSPITALARIO
El etiquetado de los fármacos hace posible su trazabilidad. La RFID permite un chequeo mucho más ágil. Ahorro de tiempo para los profesionales sanitarios. Resta trabajo burocrático a la enfermería. Los médicos dispondrán de mucho más tiempo para relacionarse con el paciente. Se plantea la posibilidad de desarrollar el control de los movimientos de los pacientes en el hospital. Antenas en los pasillos para seguir la ruta del paciente por el hospital, e inspeccionar los accesos a zonas seguras. Pero podrá llegarse a prevenir los contagios de enfermedades infecciosas. Se podrá controlar con qué profesionales y con qué otros pacientes entran en contacto los enfermos. Innovación y Tecnología para la Gerencia Sanitaria

20 Innovación y Tecnología para la Gerencia Sanitaria
RFID EN HOSPITALES INSTRUMENTAL MEDICO. LOCALIZACIÓN EN TIEMPO REAL. CHEQUEO DE ESTERILIZADO. BENEFICIOS FLUJO DE TRABAJO REDUCCIÓN DEL TIEMPO DE BÚSQUEDA. INCREMENTO DE SU UTILIZACIÓN. REDUCCIÓN DE PERDIDAS. EFICIENCIA. BÚSQUEDA AUTOMÁTICA. NOTIFICACIONES Y ALERTAS AUTOMÁTICAS. Innovación y Tecnología para la Gerencia Sanitaria

21 Innovación y Tecnología para la Gerencia Sanitaria
RFID EN HOSPITALES INVENTARIO Y CONTROL DE MEDICAMENTOS. EVITAR FALSIFICACIONES. ADMINISTRACIÓN SEGURA AL PACIENTE. BENEFICIOS FLUJO DE TRABAJO SEGURIDAD. RÁPIDA RESPUESTA A CRISIS. ADQUISICIÓN Y VERIFICACIÓN AUTOMÁTICA. Innovación y Tecnología para la Gerencia Sanitaria

22 Innovación y Tecnología para la Gerencia Sanitaria
RFID EN HOSPITALES GESTIÓN DE SANGRE. SEGUIMIENTO DE LA SANGRE. BENEFICIOS FLUJO DE TRABAJO SEGURIDAD. RÁPIDA RESPUESTA A CRISIS. ADQUISICIÓN Y VERIFICACIÓN AUTOMÁTICA. Innovación y Tecnología para la Gerencia Sanitaria

23 Innovación y Tecnología para la Gerencia Sanitaria
RFID EN HOSPITALES PACIENTES. URGENCIAS. IDENTIFICACIÓN EN EL HOSPITAL. BENEFICIOS FLUJO DE TRABAJO INFORMACIÓN DEL PACIENTE EN TIEMPO REAL. RÁPIDA RESPUESTA EN URGENCIAS. REDUCCIÓN DE ERRORES MÉDICOS. SEGURIDAD. INFORMACIÓN AUTOMÁTICA. Innovación y Tecnología para la Gerencia Sanitaria

24 RFID EN HOSPITALES “Experimentación”
Generar pulsera Eliminar pulsera Lectura pulsera Envío de datos INGRESO PACIENTE ALTA PACIENTE IDENTIFICACIÓN PACIENTE ACCESO A HISTORIAL CLÍNICO CONSULTA Y MODIFICACIÓN DATOS PULSERA En esta Fase lo que hacemos es dar un paso más, es el momento de empezar a: Interactuar con el resto de Elementos del Hospital a través de la Historia Clínica. Obtenemos Información en Tiempo Real a través de los Lectores PDA y de la Comunicación Wifi. La Tecnología RFID empieza a ser conocida por los pacientes y podemos “vender sus bondades”. APORTAMOS EL ACCESO DE FORMA AUTOMÁTICA A LA HISTORIA CLÍNICA A TRAVÉS DE UNA LECTURA DE LA PULSERA DEL PACIENTE. Es a partir de esta implementación cuando: Estamos preparados para abordar UN PROYECTO de mayor calado. Innovación y Tecnología para la Gerencia Sanitaria

25 Urgencias General. HVC

26 Innovación y Tecnología para la Gerencia Sanitaria

27 INFORMACION A FAMILIARES
Innovación y Tecnología para la Gerencia Sanitaria

28 Innovación y Tecnología para la Gerencia Sanitaria

29 Innovación y Tecnología para la Gerencia Sanitaria

30 Fases de un Proyecto RFID
ANÁLISIS DE LA PROBLEMÁTICA ESTUDIO VIABILIDAD PILOTO ¿Qué pasos consideramos que se tienen que seguir a continuación? Entraremos en un ANÁLISIS de la Aplicación a Desarrollar, de la cual tenemos ya alguna idea, pero sería interesante poder conocerla con más detalle. PROPUESTA DE GAMESA. / Especificaciones. A continuación, Osés RFID preparará un Estudio de Viabilidad tanto a nivel Técnico como Económico para abordar el Proyecto con total conocimiento. Y dependiendo de la Complejidad de su propuesta, haríamos o no, una PRUEBA PILOTO. Y como final pasaríamos a la IMPLEMENTACIÓN. IMPLEMENTACIÓN Innovación y Tecnología para la Gerencia Sanitaria

31 Innovación y Tecnología para la Gerencia Sanitaria
Evolución RFID en Sanidad El desarrollo de RFID en Sanidad crecerá de: 90 millones de $: 2.100 millones de $: (Según Unión Europea) Innovación y Tecnología para la Gerencia Sanitaria

32 ¿ POR QUÉ EL MERCADO DE RFDI NO ACABA DE DESPEGAR?
Las ventas de sistemas RFDI no se han elevado a los niveles a los que se había predicho. La mayoría de los fabricantes creen que el mercado despegará en uno o dos años más, cuando la adopción de sistemas RFDI se expanda. Dado el actual estado de la industria una explosión de un día para otro es improbable. En muchos aspectos, el espacio RFDI ha tenido un crecimiento rápido y ha sufrido un estancamiento en los últimos tres años, esperando una globalización armonizada de estándares UHF pasivos y una bajada de precio. Innovación y Tecnología para la Gerencia Sanitaria

33 Innovación y Tecnología para la Gerencia Sanitaria
Costes RFID Pasivo RFID Activo Coste del Sistema Aprox $ por lector manual. Se debe tener en cuenta también las infraestructuras, el software y el entrenamiento del personal sanitario Red propietaria: 1000 $ por cama para la implementación en todo el hospital. Si se dispone de red x se puede usar. Considerar también las infraestructuras, el software y el entrenamiento del personal sanitario Coste del Chip 0.05 $ $ 10 $ - 100$ (mas baratos para un solo uso) Precisión de la localización No sirve para una localización precisa, aplicaciones de portal Precisión de medio metro. Mas precisión depende del numero de lectores, del sistema y de las variables ambientales Vida del Chip No necesita batería. Virtualmente infinita. 6 meses a 4 años, depende de la tasa de muestreo. Algunas baterías son recargables o se pueden cambiar Innovación y Tecnología para la Gerencia Sanitaria

34 Innovación y Tecnología para la Gerencia Sanitaria
APLICACIONES(1) Un hospital belga combina RFID y sensores para monitorizar los pacientes cardíacos Detecta cuando un paciente está sufriendo un ataque al corazón y envía una alerta a los equipos médicos indicando la localización exacta del paciente. El Hospital Universitario de Amberes utilizará tecnología RFID activa de Cisco para localizar e identificar víctimas de un desastre La nueva solución permite intercambiar y procesar datos en tiempo real desde la misma escena del desastre. Los equipos de emergencia recogen información a la que pueden acceder de inmediato tanto los responsables de gestión de crisis como los hospitales, optimizando el tiempo de reacción. Innovación y Tecnología para la Gerencia Sanitaria

35 Innovación y Tecnología para la Gerencia Sanitaria
APLICACIONES (2) RFID en la asistencia sanitaria: Sistema de seguridad Los pacientes de un hospital británico se expusieron a la variedad humana de la enfermedad de las vacas locas por utilizar material infectado. ¿Cómo pueden los centros sanitarios evitar este tipo de situaciones? La división dedicada a soluciones para la cadena de suministro de la compañía de transportes UPS propone el uso de tecnología RFID para combatir este y otros problemas. Innovación y Tecnología para la Gerencia Sanitaria

36 Innovación y Tecnología para la Gerencia Sanitaria
APLICACIONES (3) La RFID aporta soluciones a personas con discapacidad: Signals-4all’ Señalización personalizada y accesible para todos Fundación Ave María RFID como herramienta social Dispensador de medicamentos con tecnología RFID Innovación y Tecnología para la Gerencia Sanitaria

37 Innovación y Tecnología para la Gerencia Sanitaria
Signals-4all’ Señalización personalizada y accesible para todos Iniciativa conjunta de I+D entre diversas empresas y universidades, todas sensibles a las necesidades de personas con discapacidad cuando tienen que desplazarse por el interior de grandes superficies o edificios complejos. Innovación se basa en el uso de radiobalizas RFID empotradas en las señales actuales que detectadas en sus cercanías por un lector apropiado (basado en PDA o teléfono móvil) alerta al usuario/a sobre su significado únicamente si es oportuno. Innovación y Tecnología para la Gerencia Sanitaria

38 Innovación y Tecnología para la Gerencia Sanitaria
Signals-4all’ Por ejemplo, una persona ciega podría ser guiada exactamente hasta la boca de metro. Innovación y Tecnología para la Gerencia Sanitaria

39 Innovación y Tecnología para la Gerencia Sanitaria
Rayos X Ecografía Sala de Control RFID Innovación y Tecnología para la Gerencia Sanitaria

40 Innovación y Tecnología para la Gerencia Sanitaria
Normativas Existen diversos tipos de normativas que afectan a RFID: Derivadas de Comités ISO que definen regulaciones y normas internacionales. ISO 11784/11785 (ID_Animal) ISO (parte 1 a 6) ISO (Lavanderías) ISO (Seguridad) Derivadas de organismos regulatorios (ETSI en Europa, FCC en USA …). ETSI Estándares de la industria. EPC Innovación y Tecnología para la Gerencia Sanitaria

41 Innovación y Tecnología para la Gerencia Sanitaria
Qué es el EPC El EPC (Electronic Product Code) es un nuevo sistema de identificación y seguimiento de mercancías en tiempo real basado en la radiofrecuencia de identificación (RFID) y que asocia una serie numérica unitaria e inequívoca a cada objeto. El EPC forma parte de un entramado denominado EPCglobal Network o “internet de los objetos” que, utilizando tags o chips, lectores de RFID y una serie de mecanismos informáticos de acceso a datos, permite automatizar totalmente los procesos y obtener toda la información relativa al objeto identificado con EPC de forma rápida y eficaz. La filosofía del sistema EPC consiste en que cada uno de los objetos está identificado con un número seriado grabado en un chip de radiofrecuencia y que toda la información relativa a cada uno de ellos está deslocalizada, es decir, no está grabada en el propio tag, sino que reside en los diferentes sistemas de información de cada uno de los agentes involucrados en una transacción comercial. El EPC forma parte de la lista de estándares promovidos por GS1, organización de la que AECOC es representante en España. Innovación y Tecnología para la Gerencia Sanitaria

42 Innovación y Tecnología para la Gerencia Sanitaria
EPC Manager: Identifica la empresa o su entidad. Serial Number: Número único e identificativo del tag. Header: Identifica longitud, tipo, estructura, versión y generación de EPC. Object Class: Número para fines de inventariado (SKU). Innovación y Tecnología para la Gerencia Sanitaria

43 Funcionamiento EPC Internet SISTEMA EPC: Lectura del código EPC:
Tag código EPC: 18e4.32f d1 Item cadena de suministro código EPC: 18e4.32f d1 18e4.32f d1 Internet Se traduce el código EPC en información útil (caducidad, instrucciones de uso, ...) Innovación y Tecnología para la Gerencia Sanitaria
