Presentación del tema: "RUES Dosquebradas, Febrero 28 de 2013 1. INFRAESTRUCTURA 2."— Transcripción de la presentación:

1 RUES Dosquebradas, Febrero 28 de

2 INFRAESTRUCTURA 2

3 Nodo Central - Infraestructura 3 IBM BladeCenter H Chasis optimizado para bastidor de 9U Hasta 14 bahías para servidores blade Hasta cuatro bahías estándar, hasta cuatro de alta velocidad y hasta cuatro de puente compatibles con Virtual Fabric, Fibre Channel over Ethernet (FCoE), Ethernet 10 Gigabit (GbE), Fibre Channel 8 Gb (FC), InfiniBand y mucho más Hasta cuatro módulos de fuente de alimentación con distribución de carga, redundantes y hot- swap de 2980 W El midplane de alta disponibilidad le ayuda a conseguir los máximos tiempos de actividad posibles, además de una protección de la inversión en tecnologías futuras

4 Nodo Central - Infraestructura 4 BladeCenter HS12 Intel® Xeon® de un core o dos de hasta 3 GHz o Intel Xeon de cuatro cores de hasta 2,83 GHz y hasta 1333 MHz de bus frontal 6 DIMM (Dual Inline Memory Modules) de memoria de hasta 24 GB Conexiones duales con el midplane del chasis 1 PCI-X y 1 PCI-Express de alta velocidad BladeCenter HS21 A elegir entre dos procesadores de la serie Intel® Xeon® 5600, de hasta 3,46 GHz Hasta 192 GB de memoria con 12 Dual Inline Memory Modules (DIMM) de memoria DDR-3 VLP) Tarjeta de interfaz de red (NIC) en la placa Broadcom 5709S con dos puertos Gigabit Ethernet (GbE) con TCP/IP Offload Engine (TOE) Compatibilidad con SSD o HDD (unidad de disco duro) SAS 'hot- swap'

5 Nodo Central - Infraestructura 5 SRVWEB01SRVWEB02 SERVIDORES WEB IBM BLADE HS21 Dos procesadores Intel XEON 3.0 GHz, 4 Gb RAM, DD 150Gb SRVAPP01SRVAPP02 SERVIDORES DE APLICACION IBM BLADE HS21 Dos procesadores Intel XEON 3.0 GHz, 10 Gb RAM, DD 300Gb SRVSQL01SRVSQL02 SERVIDORES DE BASE DE DATOS IBM BLADE HS21 Dos procesadores Intel XEON 3.0 GHz, 16 Gb RAM, DD 300Gb SRVDOM01SRVDOM02 SERVIDORES DE DOMINIO IBM BLADE HS12 Un procesador Intel XEON 3.0 GHz, 4 Gb RAM, DD 150Gb SRVSQLREP SERVIDOR MIRROR SQL IBM BLADE HS21 Dos procesadores Intel XEON 3.0 GHz, 10 Gb RAM, DD 300Gb IBM TotalStorage DS DD de 150Gb en RAID 5, 1.4Tb Efectivos IBM System Storage TS3200 Tape Library Express Mode

6 RUES - Comunicaciones 6 BACKBONEIMPSAT Servidores Datacenter Colombia XV SWITCH Catalyst 3550 FW Cisco PIX Level 3 FO RTPC (Enlaces de back-up) RAS CISCO AS E1/PRI Cámaras de Comercio Soluciones Satelitales Cámaras de Comercio Soluciones Terrestres INTERNET Level 3

7 Software 7

8 Cómo Funciona? 8

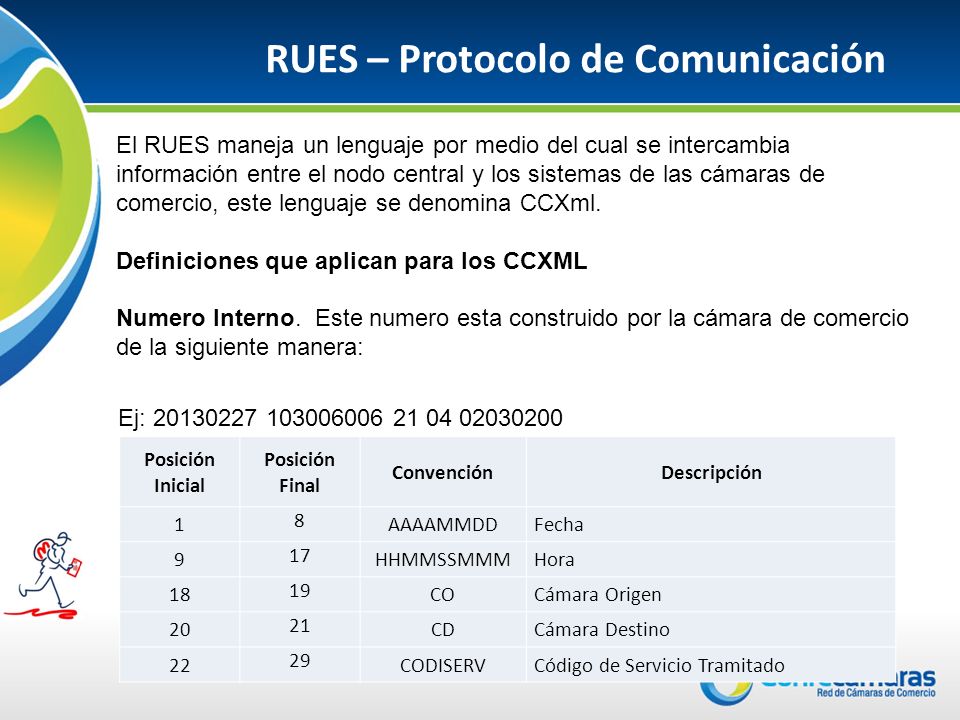

9 RUES – Protocolo de Comunicación El RUES maneja un lenguaje por medio del cual se intercambia información entre el nodo central y los sistemas de las cámaras de comercio, este lenguaje se denomina CCXml. Definiciones que aplican para los CCXML Numero Interno. Este numero esta construido por la cámara de comercio de la siguiente manera: Posición Inicial Posición Final ConvenciónDescripción 1 8 AAAAMMDDFecha 9 17 HHMMSSMMMHora COCámara Origen CDCámara Destino CODISERVCódigo de Servicio Tramitado Ej:

10 RUES – Protocolo de Comunicación 10 Numero Único de Consulta. Este numero es generado por el nodo central de la siguiente manera: Posición Inicial Posición Final ConvenciónDescripción 14AAAAAño Consecutivo asignado por RUE

11 RUES – Actualización de datos 11

12 RUES – Consultas 12 Registro Mercantil ESAL RUP RNT

13 RUES - Consultas

14

15 15

16 RUES - Operaciones 16 Los tramites RUES tienen tres pasos cada uno con su propio mensaje XML: Liquidación Radicación Actualización de Estado LIQUIDACION:

17 RUES - Operaciones 17 Radicación:

18 RUES - Operaciones Cambio de Estado: 01RADICADO EN NODO CENTRAL SIN IMAGENES 02RADICADO EN CAMARA RESPONSABLE SIN IMAGENES 03IMAGENES LISTAS EN CAMARA RECEPTORA 04RADICACION IMAGENES EN NODO CENTRAL 05RADICACION IMAGENES EN CAMARA RESPONSABLE 06RECHAZO RADICADO EN NODO CENTRAL SIN IMAGENES 07RECHAZO RADICADO EN CAMARA RECEPTORA SIN IMAGENES 08IMAGENES DE RECHAZO LISTAS EN CAMARA RESPONSABLE 09RADICACION IMAGENES DE RECHAZO EN NODO CENTRAL 10RADICACION IMAGENES DE RECHAZO EN CAMARA RECEPTORA 11TRANSACCION CERRADA POR CAMARA RESPONSABLE 12TRANSACCION ANULADA CAMARA RECEPTORA 13REINGRESO DE IMAGENES 14TRANSACCION RECHAZADA POR CAMARA RECEPTORA 98TRANSACCION AJUSTADA POR CONFECAMARAS Certificados

19 RUES – Auditoria y Control

20

21 21 GRACIAS
