1. 2 3 4 5 Proceso operativo para construir una estantería en AutoCAD 3D Medidas : ancho 0,92 x fondo 0,30 x altura 2,20 En primer lugar creamos un.

Presentaciones similares


Presentación del tema: "1. 2 3 4 5 Proceso operativo para construir una estantería en AutoCAD 3D Medidas : ancho 0,92 x fondo 0,30 x altura 2,20 En primer lugar creamos un."— Transcripción de la presentación:

1 1

2 2

3 3

4 4

5 5

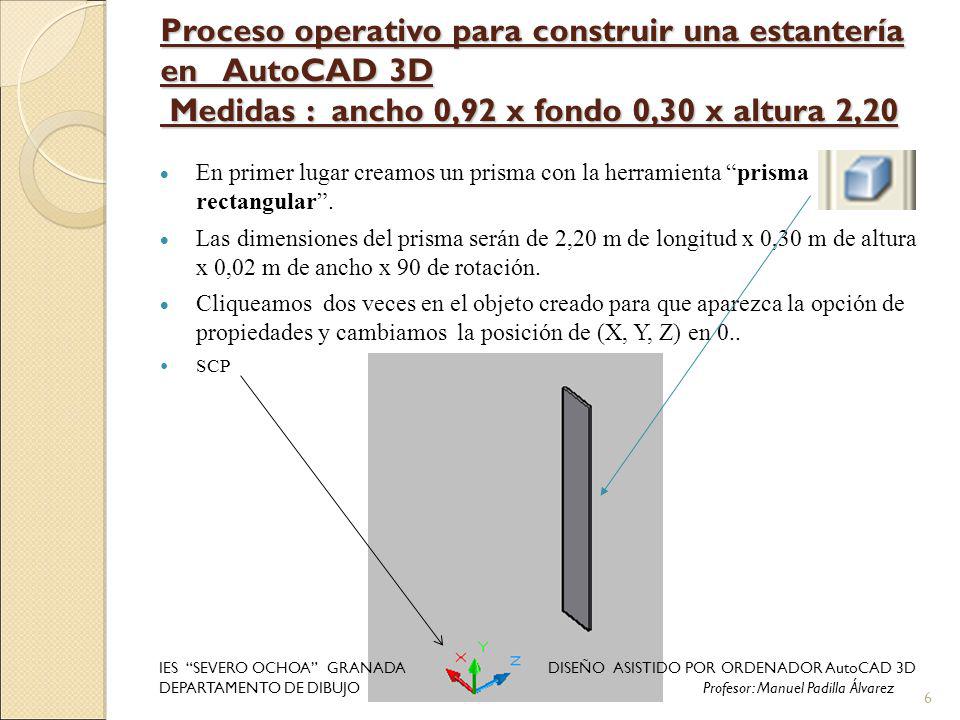

6 Proceso operativo para construir una estantería en AutoCAD 3D Medidas : ancho 0,92 x fondo 0,30 x altura 2,20 En primer lugar creamos un prisma con la herramienta prisma rectangular. Las dimensiones del prisma serán de 2,20 m de longitud x 0,30 m de altura x 0,02 m de ancho x 90 de rotación. Cliqueamos dos veces en el objeto creado para que aparezca la opción de propiedades y cambiamos la posición de (X, Y, Z) en 0.. SCP 6 IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

7 Este mismo prisma con la herramienta copiar lo copiamos y lo desplazamos dejándolo a un lado. Posición del SCP 7 IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

8 Cambiamos el SCP. Realizamos un nuevo prisma con la herramienta anterior siendo sus dimensiones esta vez de 0,30 m de longitud x 0,92 m de anchura y 0,02 m de altura. 8 IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

9 Este mismo prisma lo copiamos y lo desplazamos y lo dejamos a un lado. Acoplamos este prisma rectangular al creado anteriormente con la herramienta estirar y con la opción referencia de objetos activada. 9 IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

10 Hacemos lo mismo con los copiados de tal forma que se queden juntas las tablas laterales (1 y 2) de la estantería con las tablas inferior (3) y superior (4). 10 (4) (3) (1 y 2) IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

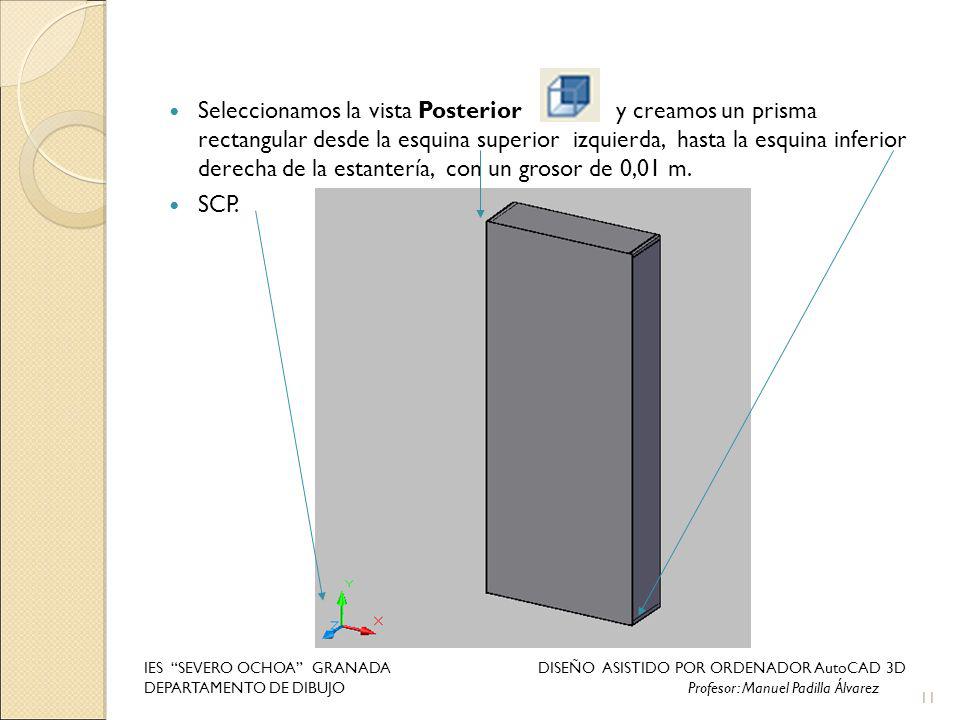

11 Seleccionamos la vista Posterior y creamos un prisma rectangular desde la esquina superior izquierda, hasta la esquina inferior derecha de la estantería, con un grosor de 0,01 m. SCP. 11 IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

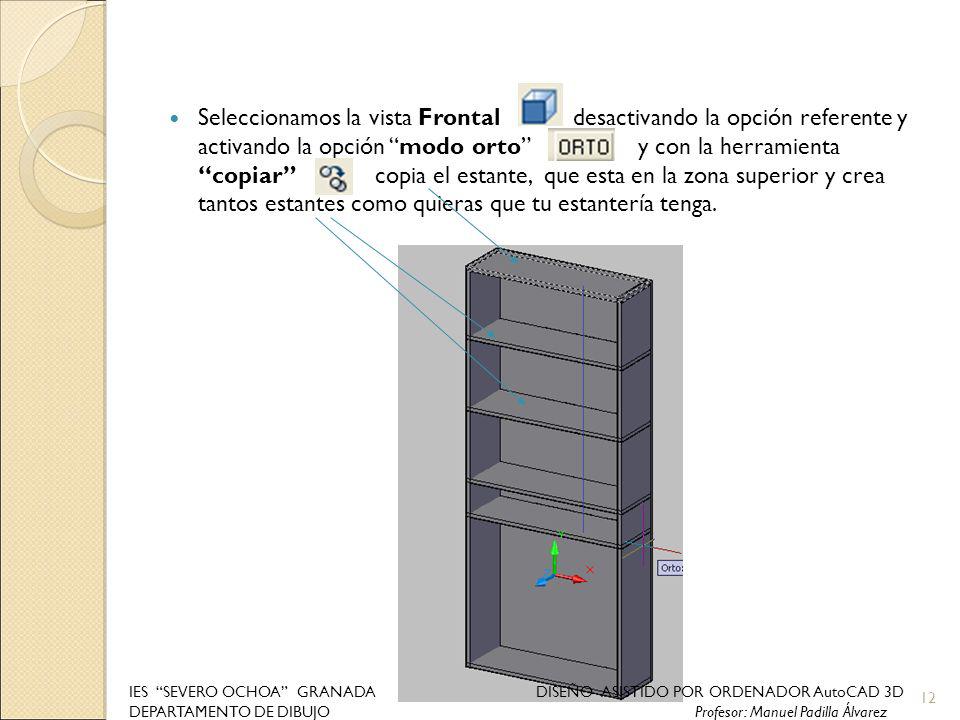

12 Seleccionamos la vista Frontal desactivando la opción referente y activando la opción modo orto y con la herramienta copiar copia el estante, que esta en la zona superior y crea tantos estantes como quieras que tu estantería tenga. 12 IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

13 Para crear unas puertas: Ahora hacemos un nuevo prisma rectangular (que será la puerta Izquierda) de 0,80 m de alto, 0,01 m de ancho y 0,43 m de largo y con la herramienta estirar junta la esquina inferior izquierda de la puerta en el hueco inferior izquierdo de la estantería,. 13 IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

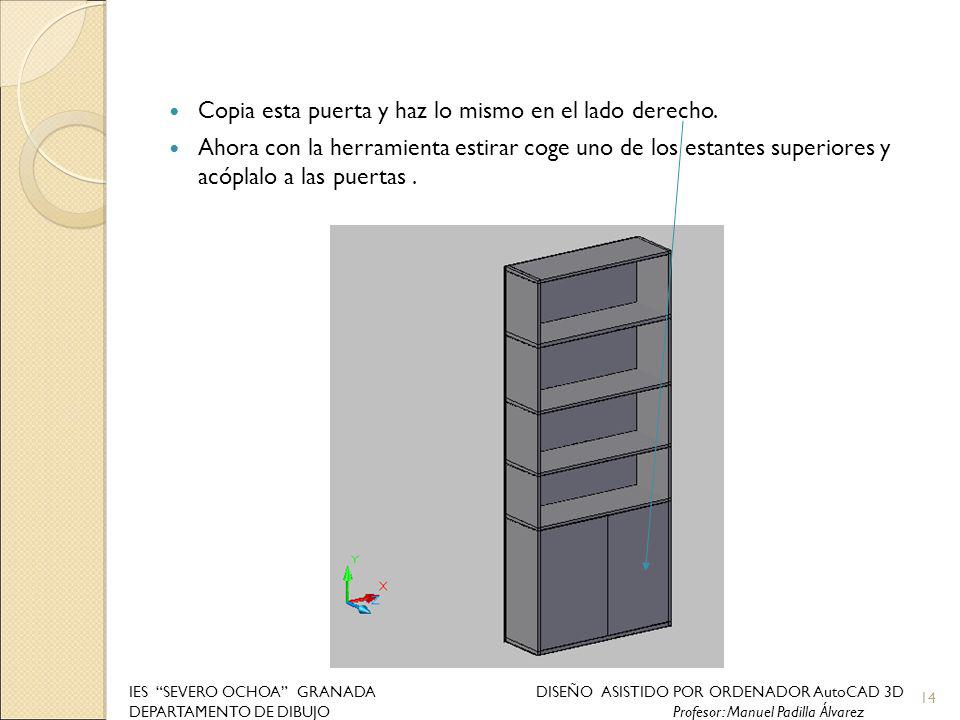

14 Copia esta puerta y haz lo mismo en el lado derecho. Ahora con la herramienta estirar coge uno de los estantes superiores y acóplalo a las puertas. 14 IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

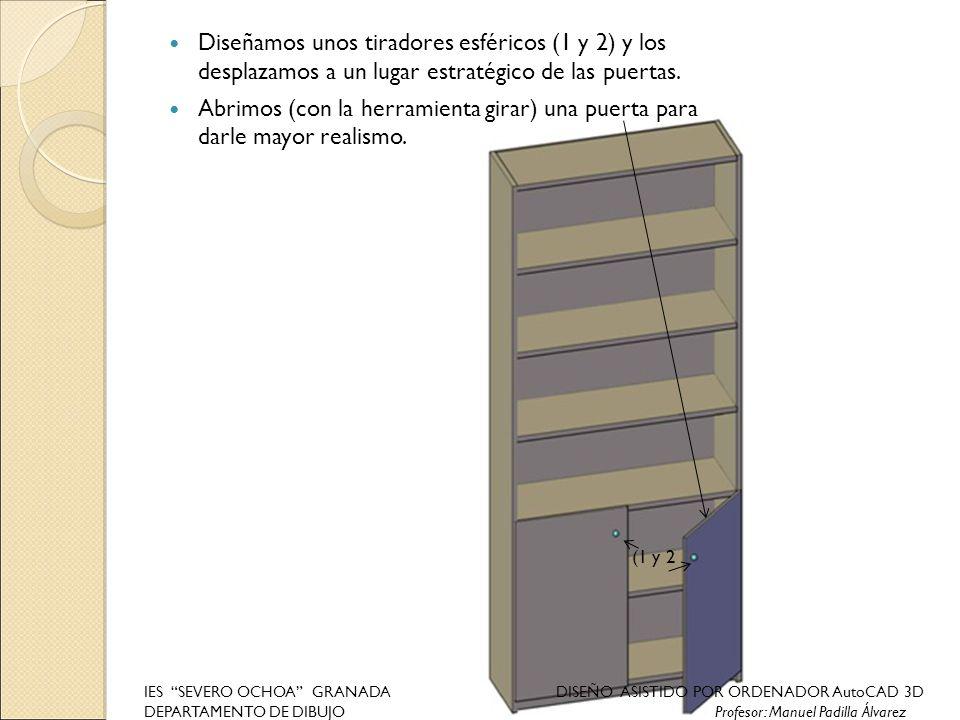

15 Diseñamos unos tiradores esféricos (1 y 2) y los desplazamos a un lugar estratégico de las puertas. Abrimos (con la herramienta girar) una puerta para darle mayor realismo. (1 y 2 IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

16 Por supuesto tienes que ser creativo... Completa la estantería anterior diseñando y libros, porta-fotos, adornos…, que previamente hayas realizado sus diseños con las herramientas de Modelado 3D con AutoCAD IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez

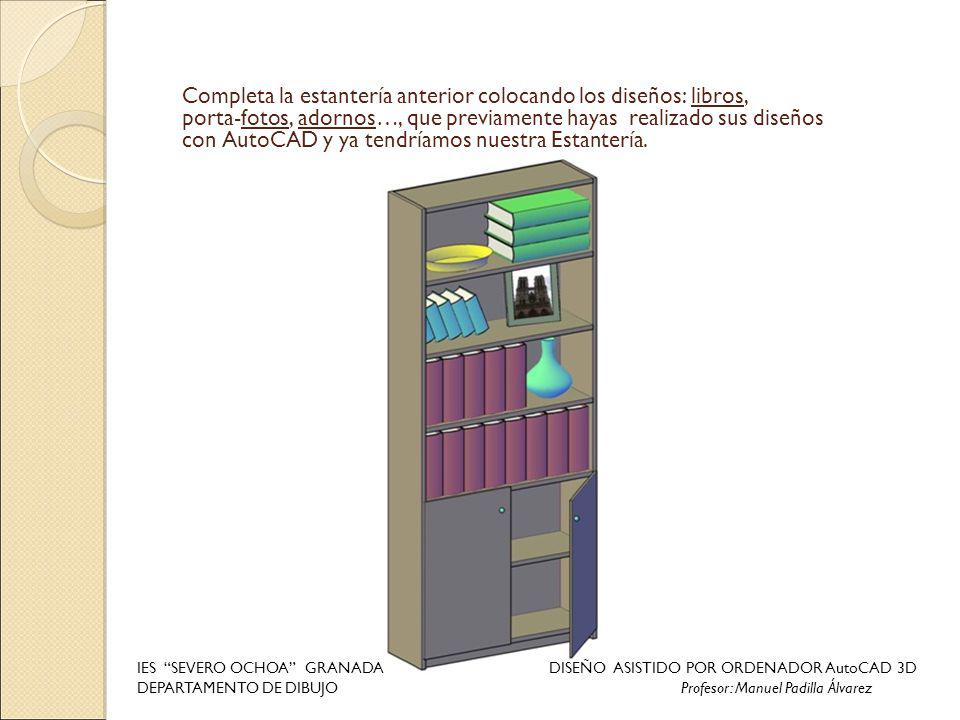

17 Completa la estantería anterior colocando los diseños: libros, porta-fotos, adornos…, que previamente hayas realizado sus diseños con AutoCAD y ya tendríamos nuestra Estantería. IES SEVERO OCHOA GRANADA DISEÑO ASISTIDO POR ORDENADOR AutoCAD 3D DEPARTAMENTO DE DIBUJO Profesor: Manuel Padilla Álvarez
