DISEÑO RED DE COMUNICACIONES EFE Subgerencia de Tecnologías de la Información.

Presentación del tema: "DISEÑO RED DE COMUNICACIONES EFE Subgerencia de Tecnologías de la Información."— Transcripción de la presentación:

1 DISEÑO RED DE COMUNICACIONES EFE Subgerencia de Tecnologías de la Información

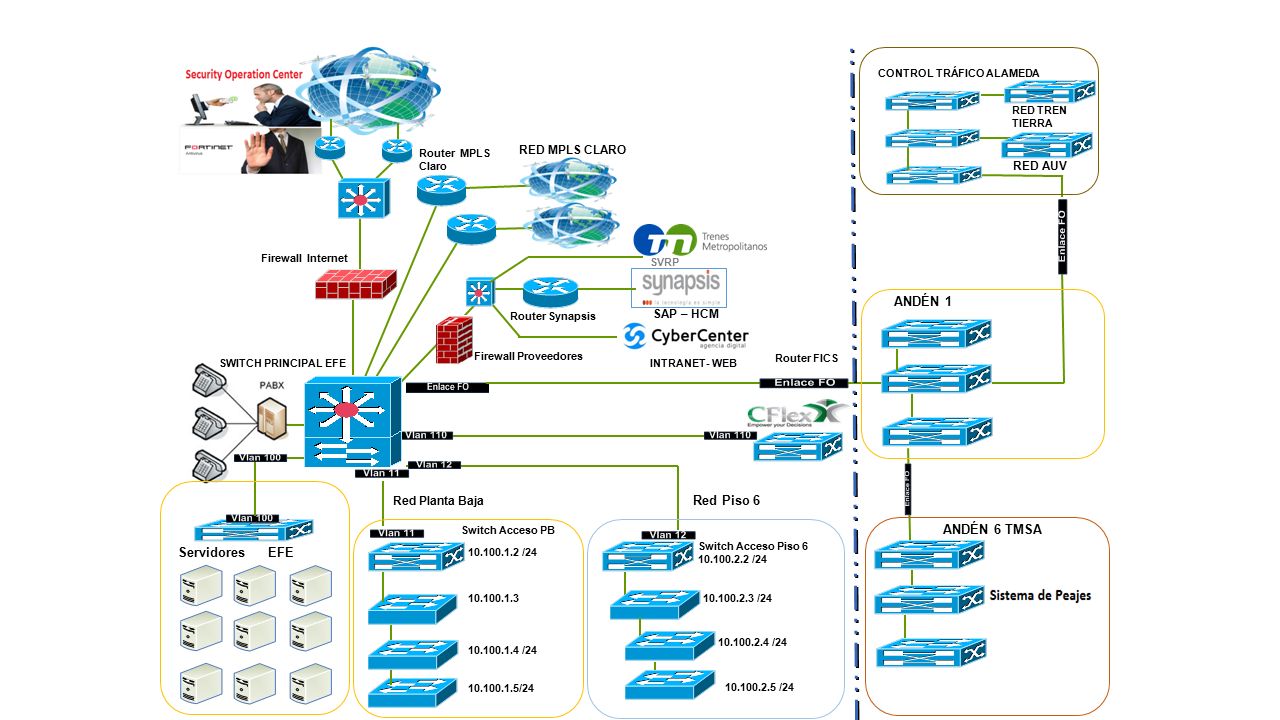

2 Tecnologías de la Información Esquema General Esquema Red Piso 6 Switch Acceso Piso 6 10.100.2.2 /24 10.100.2.3 /24 RED MPLS CLARO 10.100.2.4 /24 10.100.2.5 /24 Red Planta Baja 10.100.1.2 /24 10.100.1.3 /24 10.100.1.4 /24 10.100.1.5/24 Switch Acceso PB SAP – HCM Servidores EFE SWITCH PRINCIPAL EFE Firewall Router Synapsis Router MPLS Claro ANDÉN 1 ANDÉN 6 TMSA CONTROL TRÁFICO ALAMEDA RED TREN TIERRA RED AUV INTRANET- WEB Router FICS Firewall Proveedores Firewall Internet SVRP

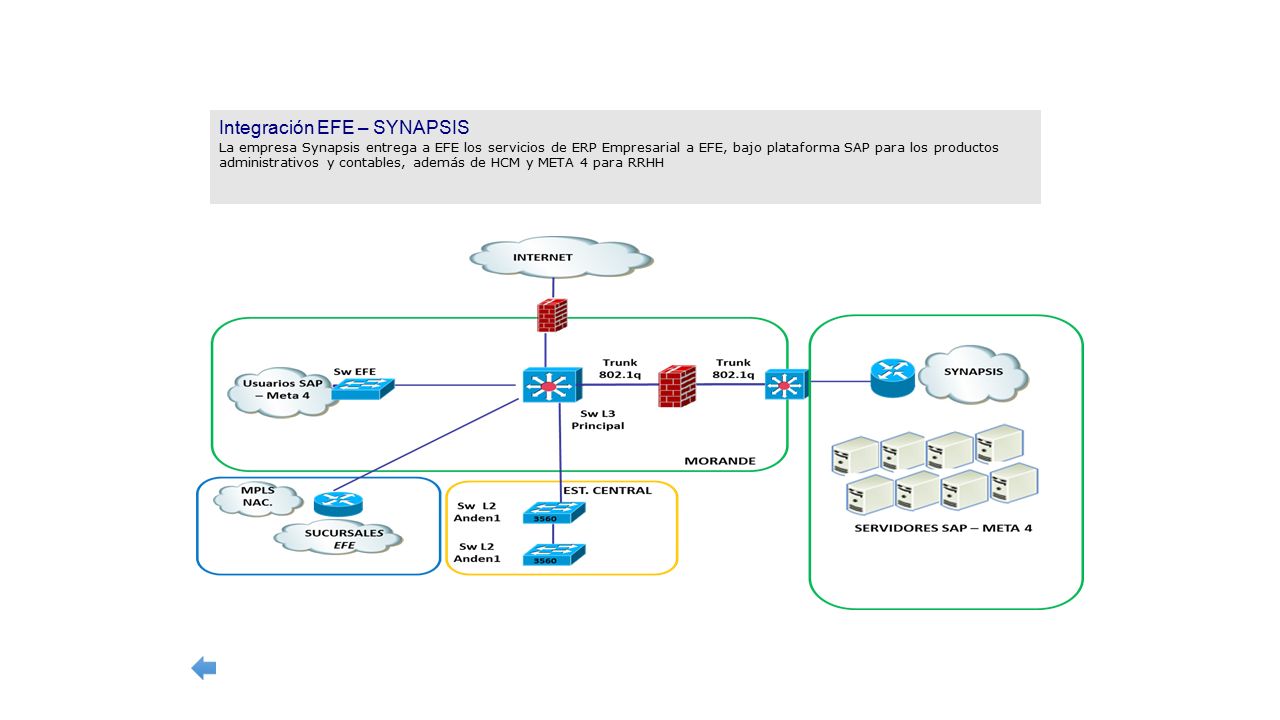

3 Tecnologías de la Información Enlace Synapsis Integración EFE – SYNAPSIS La empresa Synapsis entrega a EFE los servicios de ERP Empresarial a EFE, bajo plataforma SAP para los productos administrativos y contables, además de HCM y META 4 para RRHH

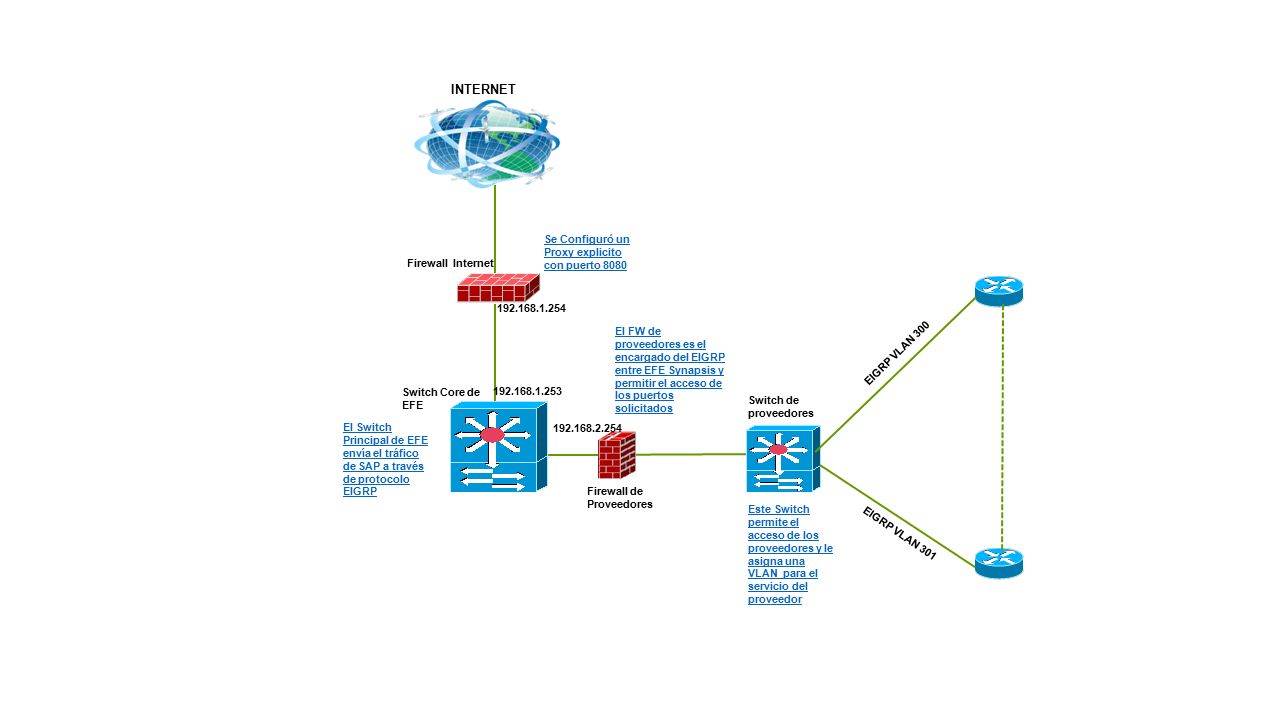

4 Tecnologías de la Información Enlace Synapsis INTERNET Firewall Firewall Internet 192.168.1.254 Se Configuró un Proxy explicito con puerto 8080 Switch Core de EFE 192.168.1.253 El Switch Principal de EFE envía el tráfico de SAP a través de protocolo EIGRP 192.168.2.254 Firewall de Proveedores El FW de proveedores es el encargado del EIGRP entre EFE Synapsis y permitir el acceso de los puertos solicitados Switch de proveedores Este Switch permite el acceso de los proveedores y le asigna una VLAN para el servicio del proveedor EIGRP VLAN 300 EIGRP VLAN 301
