1 Sistema de Frenos

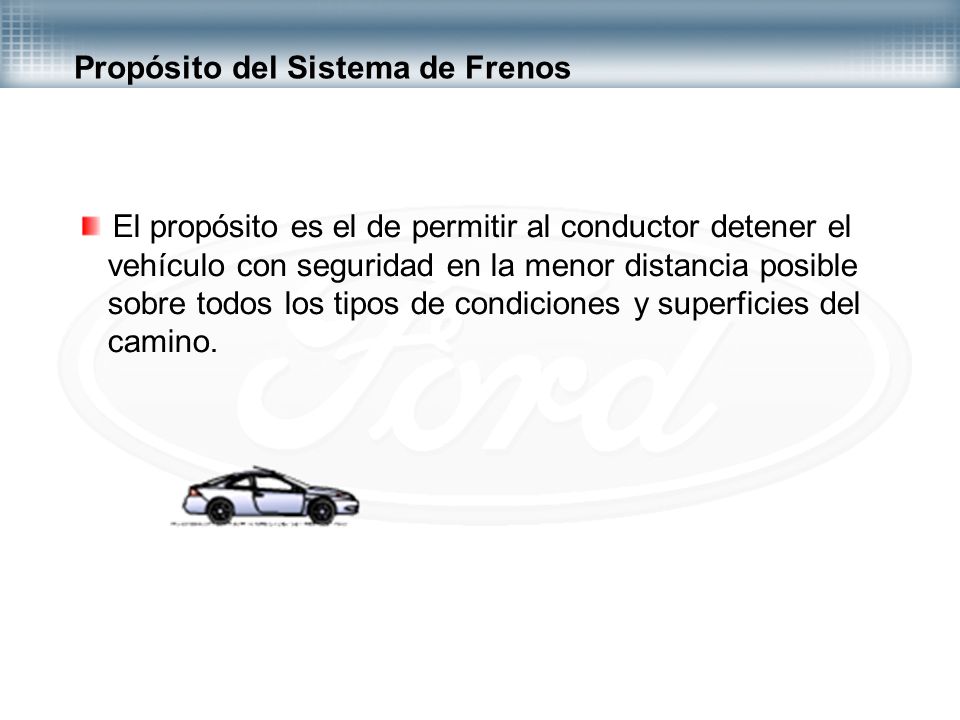

2 Propósito del Sistema de Frenos El propósito es el de permitir al conductor detener el vehículo con seguridad en la menor distancia posible sobre todos los tipos de condiciones y superficies del camino.

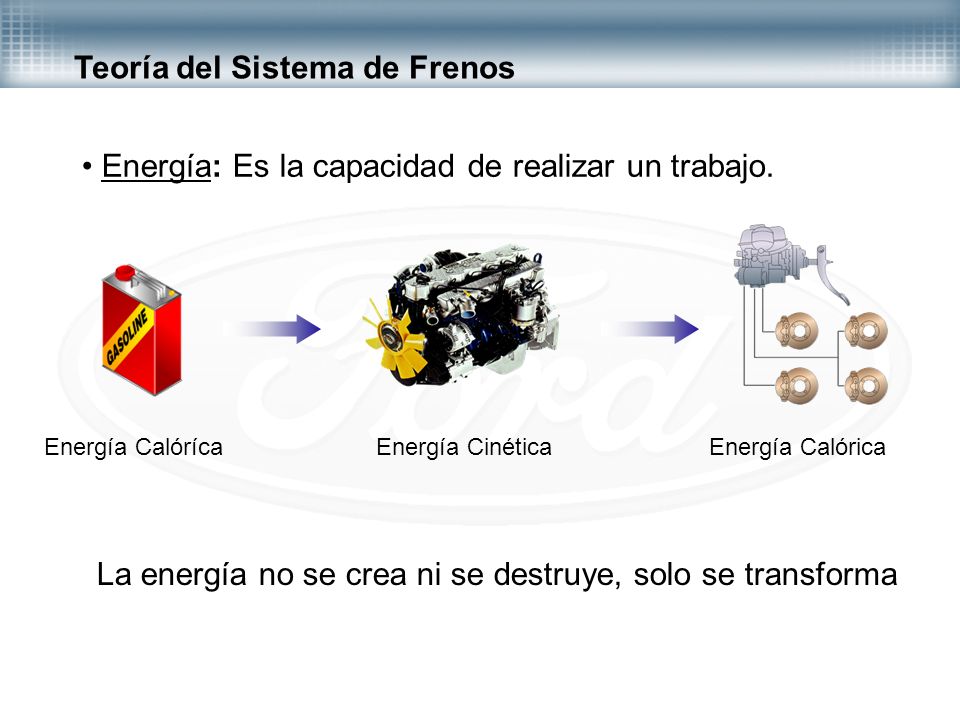

3 Teoría del Sistema de Frenos Energía: Es la capacidad de realizar un trabajo. Energía CalórícaEnergía CinéticaEnergía Calórica La energía no se crea ni se destruye, solo se transforma

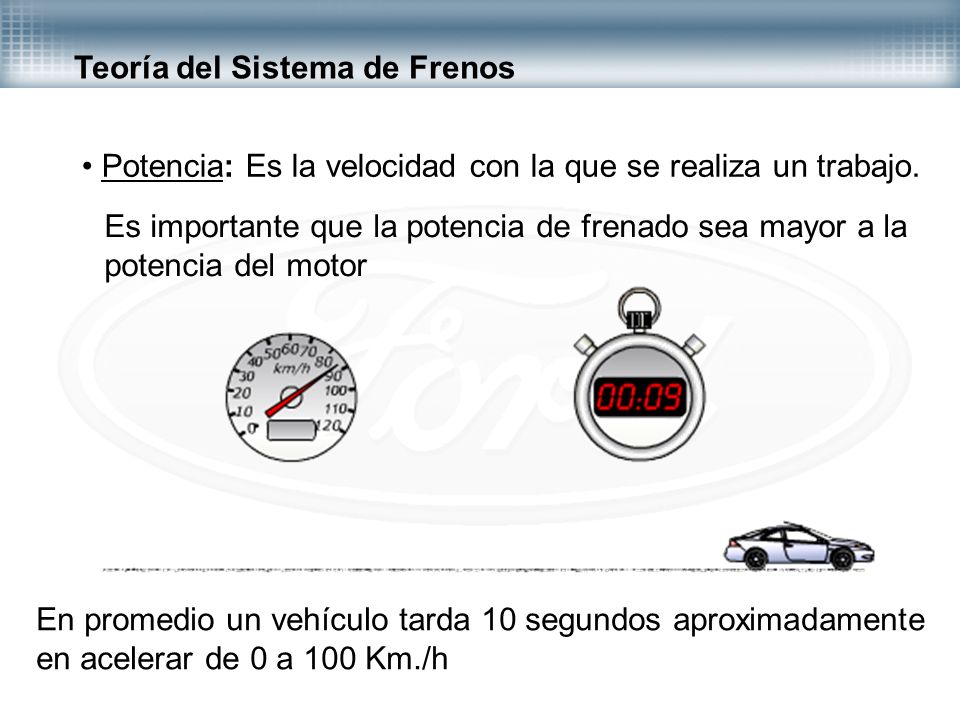

4 Teoría del Sistema de Frenos Potencia: Es la velocidad con la que se realiza un trabajo. En promedio un vehículo tarda 10 segundos aproximadamente en acelerar de 0 a 100 Km./h Es importante que la potencia de frenado sea mayor a la potencia del motor

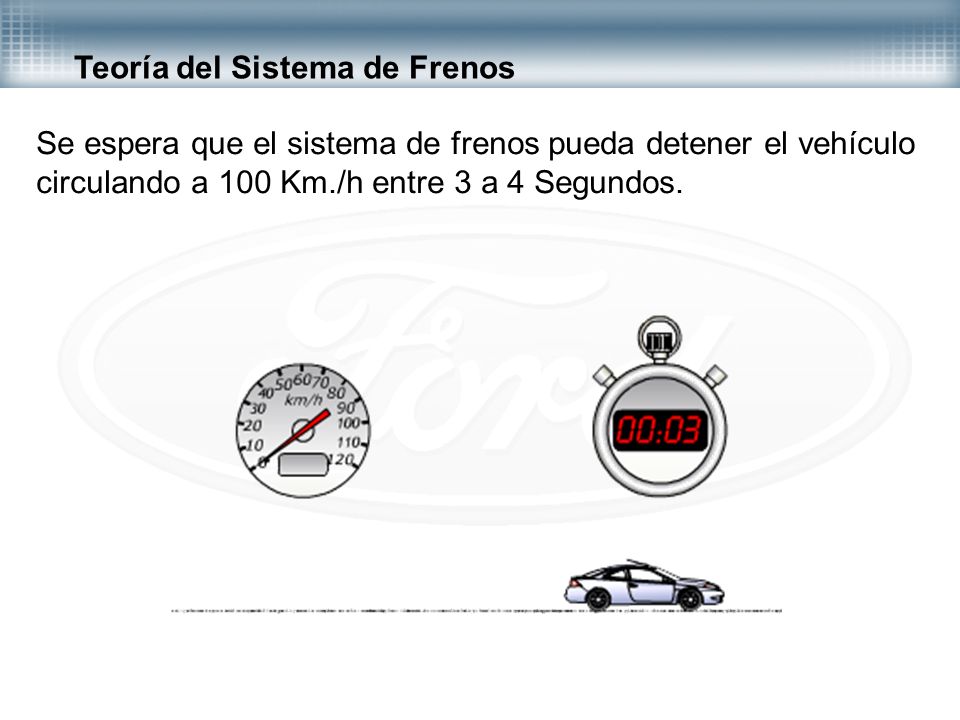

5 Teoría del Sistema de Frenos Se espera que el sistema de frenos pueda detener el vehículo circulando a 100 Km./h entre 3 a 4 Segundos.

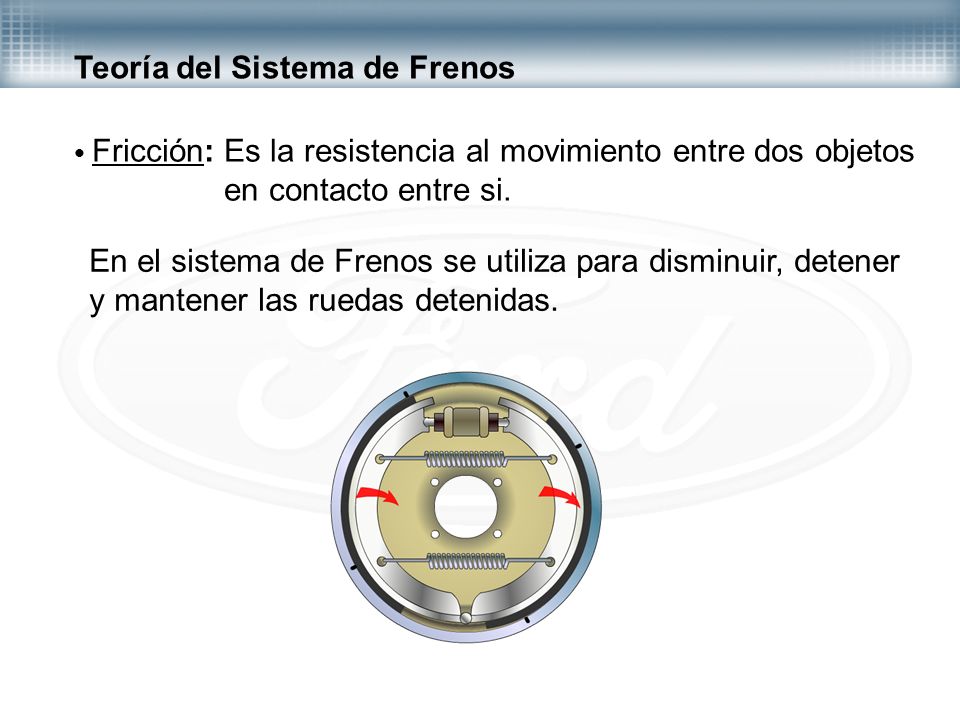

6 Teoría del Sistema de Frenos Fricción: Es la resistencia al movimiento entre dos objetos en contacto entre si. En el sistema de Frenos se utiliza para disminuir, detener y mantener las ruedas detenidas.

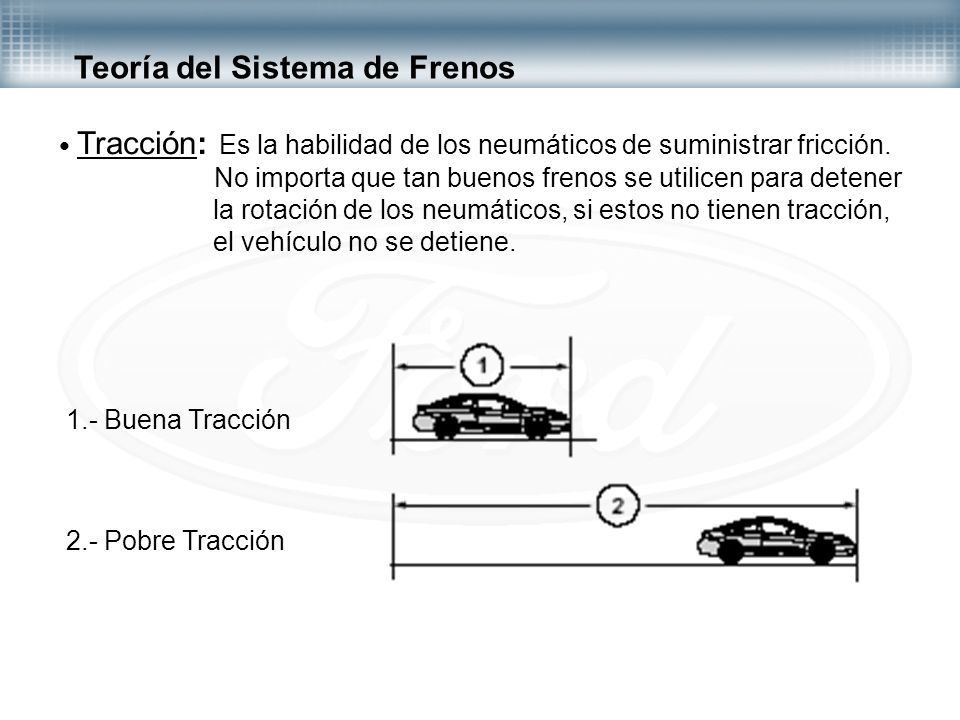

7 Tracción: Es la habilidad de los neumáticos de suministrar fricción. No importa que tan buenos frenos se utilicen para detener la rotación de los neumáticos, si estos no tienen tracción, el vehículo no se detiene. Teoría del Sistema de Frenos 1.- Buena Tracción 2.- Pobre Tracción

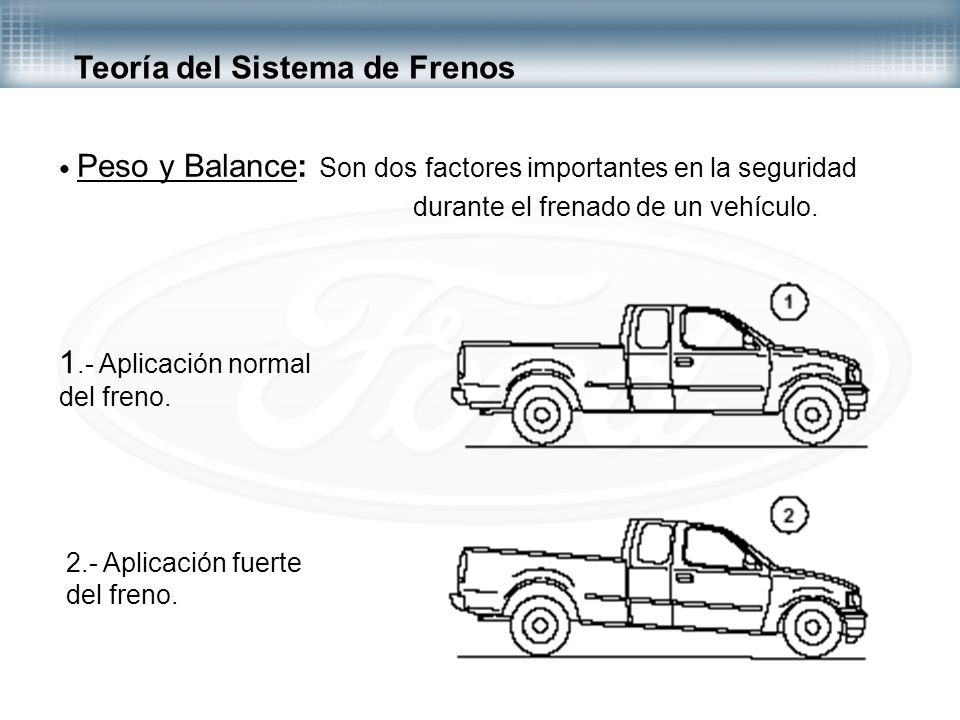

8 Teoría del Sistema de Frenos Peso y Balance: Son dos factores importantes en la seguridad durante el frenado de un vehículo. 1.- Aplicación normal del freno. 2.- Aplicación fuerte del freno.

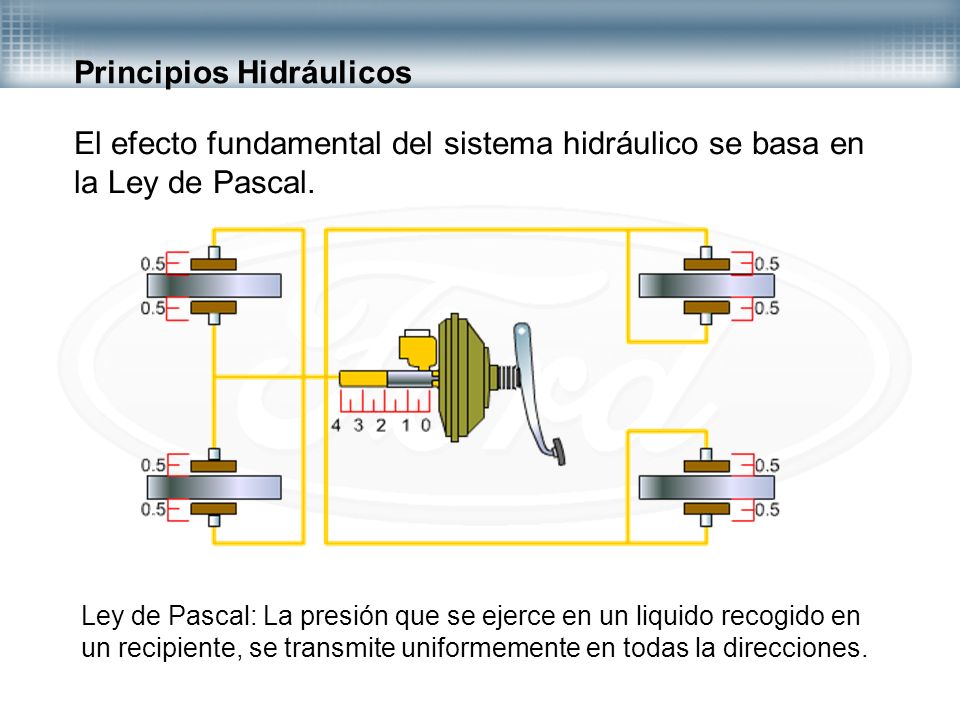

9 Principios Hidráulicos El efecto fundamental del sistema hidráulico se basa en la Ley de Pascal. Ley de Pascal: La presión que se ejerce en un liquido recogido en un recipiente, se transmite uniformemente en todas la direcciones.

10 Componentes y Clasificación del Sistema de Frenos

11 Componentes del Sistema de Frenos 1.- Pedal de Freno 2.- Conj. Servo Freno 3.- Cilindro Maestro 4.- Válvula Combinada 5.- Tambor Trasero 6.- Disco Delantero 7.- Líneas de Freno 8.- Latiguillo de Freno 9.- Caliper 10.- Palanca Freno de Estacionamiento Cable Freno de Estacionamiento Compensador de Freno de estacionamiento

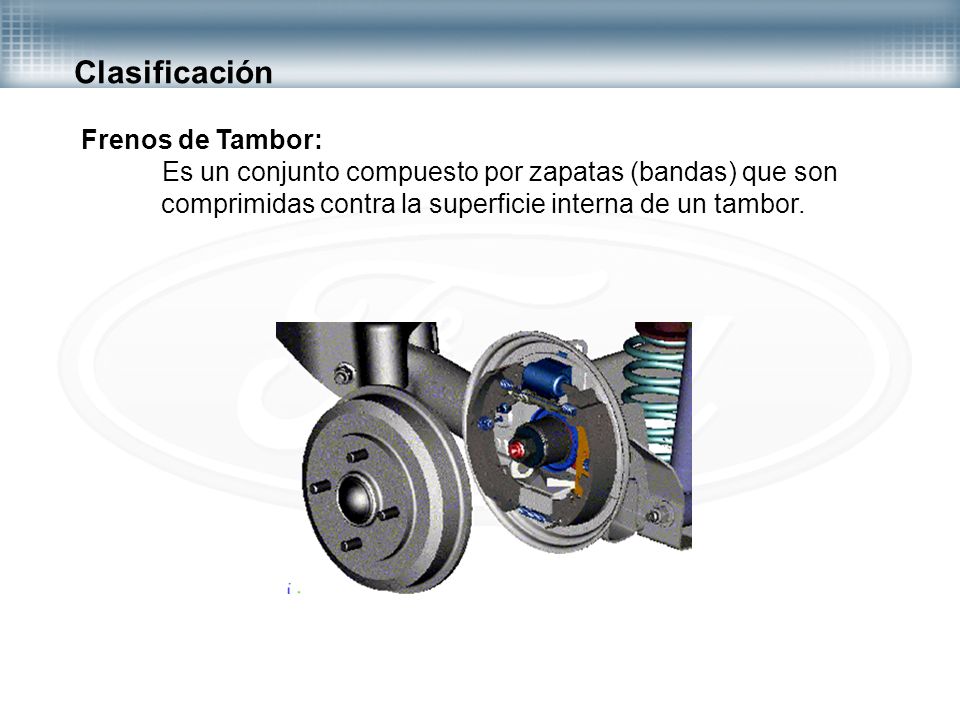

12 Clasificación Frenos de Tambor: Es un conjunto compuesto por zapatas (bandas) que son comprimidas contra la superficie interna de un tambor.

13 Componentes Tambor (cont.) Material de Acero Gira con el conjunto de rueda Superficie Interna Maquinada Capaz de liberar energía calorífica

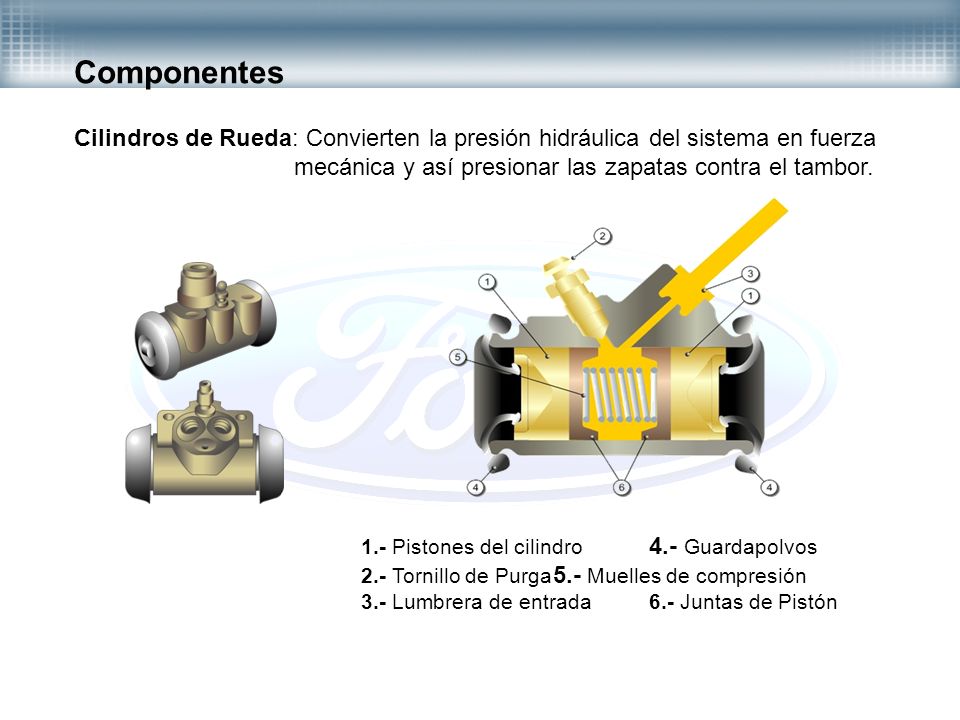

14 Componentes Cilindros de Rueda: Convierten la presión hidráulica del sistema en fuerza mecánica y así presionar las zapatas contra el tambor. 1.- Pistones del cilindro 4.- Guardapolvos 2.- Tornillo de Purga 5.- Muelles de compresión 3.- Lumbrera de entrada 6.- Juntas de Pistón

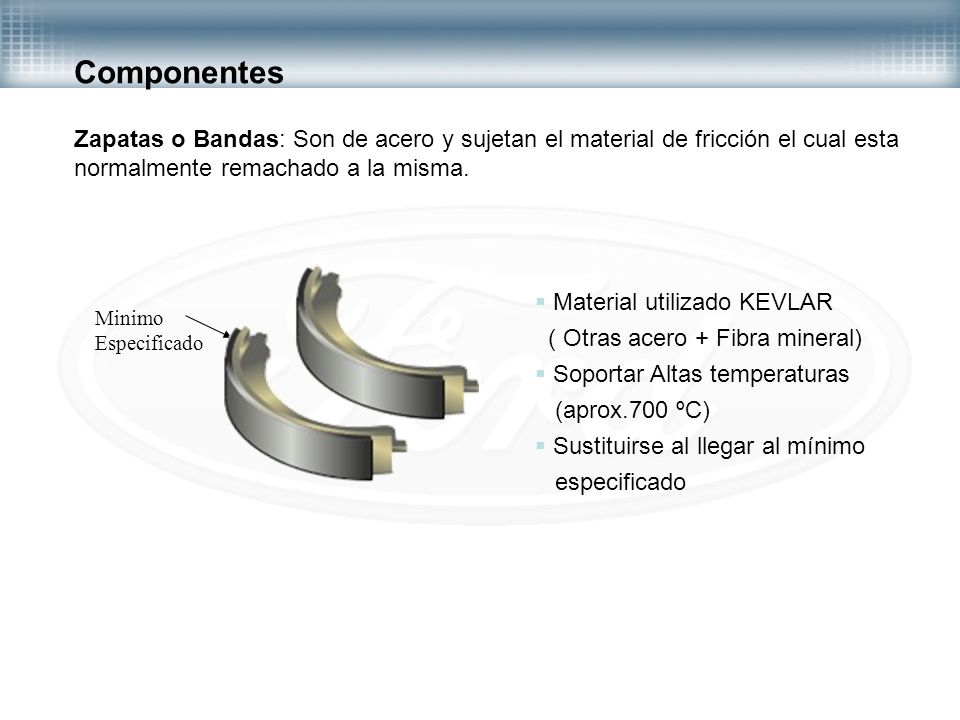

15 Componentes Zapatas o Bandas: Son de acero y sujetan el material de fricción el cual esta normalmente remachado a la misma. Material utilizado KEVLAR ( Otras acero + Fibra mineral) Soportar Altas temperaturas (aprox.700 ºC) Sustituirse al llegar al mínimo especificado Minimo Especificado

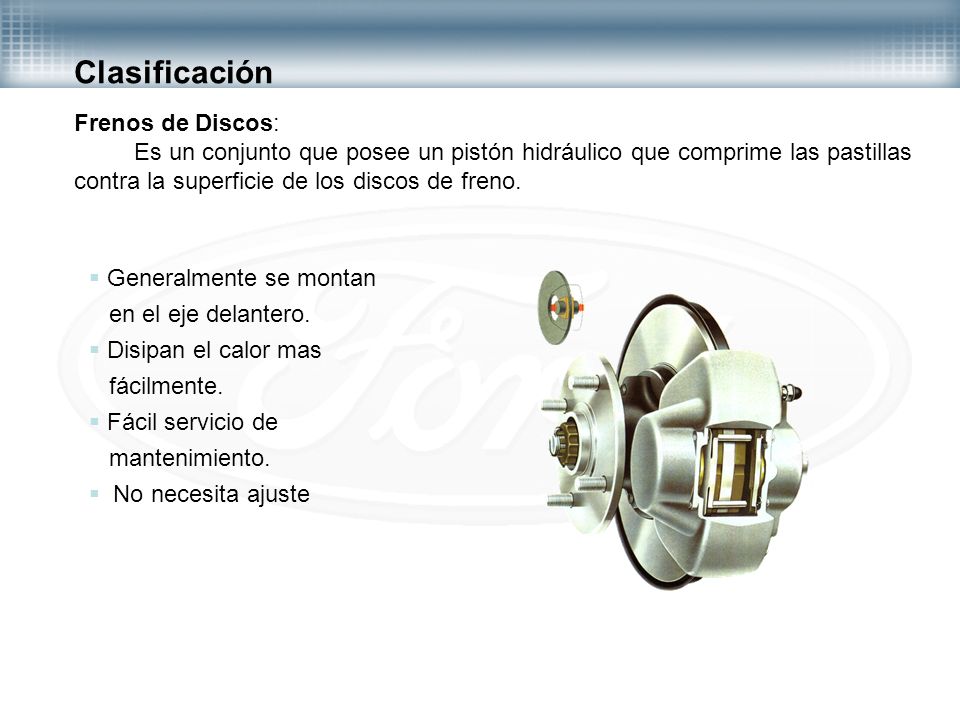

16 Clasificación Frenos de Discos: Es un conjunto que posee un pistón hidráulico que comprime las pastillas contra la superficie de los discos de freno. Generalmente se montan en el eje delantero. Disipan el calor mas fácilmente. Fácil servicio de mantenimiento. No necesita ajuste

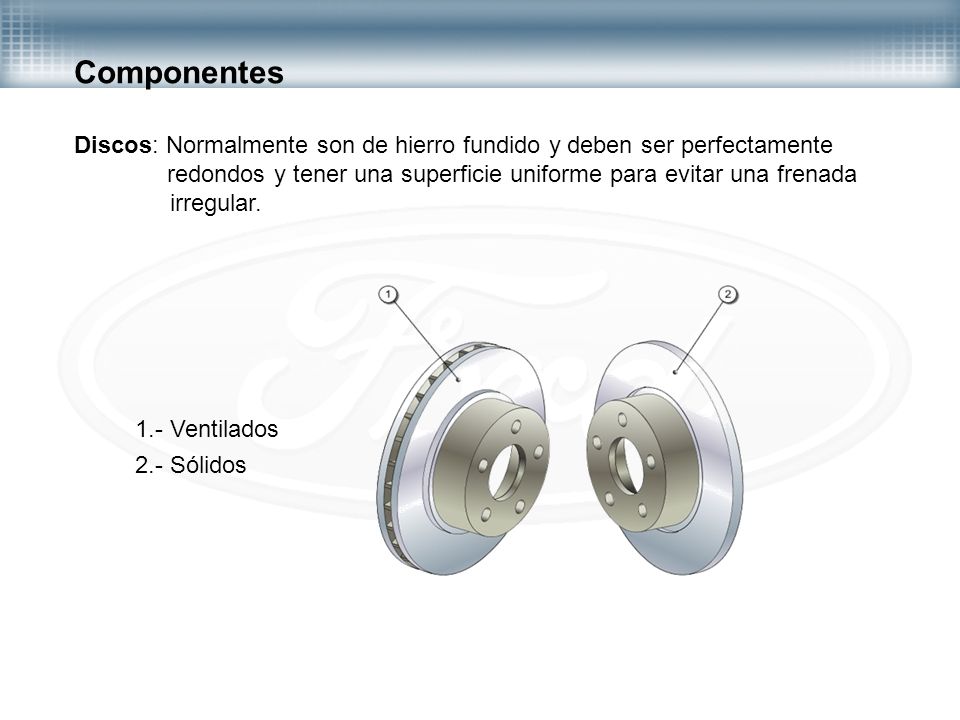

17 Componentes Discos: Normalmente son de hierro fundido y deben ser perfectamente redondos y tener una superficie uniforme para evitar una frenada irregular. 1.- Ventilados 2.- Sólidos

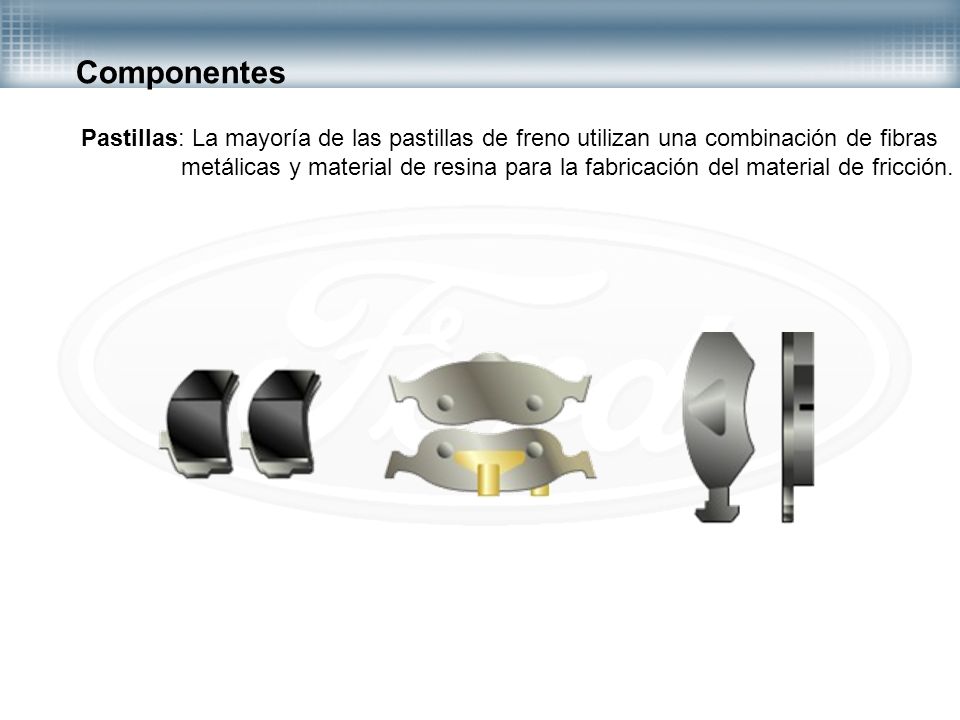

18 Componentes Pastillas: La mayoría de las pastillas de freno utilizan una combinación de fibras metálicas y material de resina para la fabricación del material de fricción.

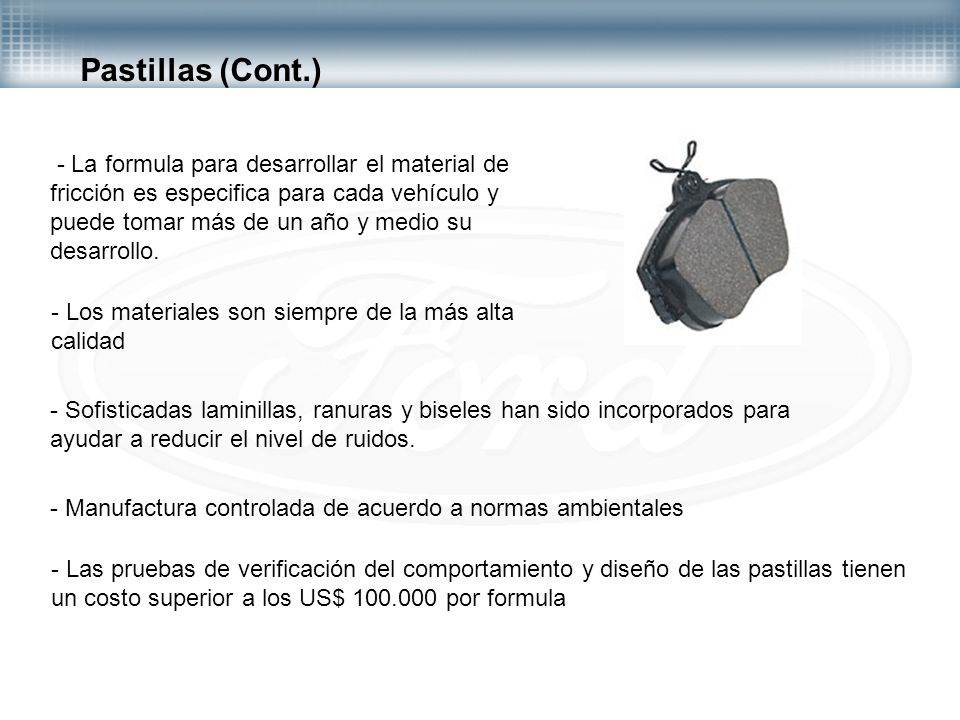

19 Pastillas (Cont.) - La formula para desarrollar el material de fricción es especifica para cada vehículo y puede tomar más de un año y medio su desarrollo. - Los materiales son siempre de la más alta calidad - Sofisticadas laminillas, ranuras y biseles han sido incorporados para ayudar a reducir el nivel de ruidos. - Manufactura controlada de acuerdo a normas ambientales - Las pruebas de verificación del comportamiento y diseño de las pastillas tienen un costo superior a los US$ por formula

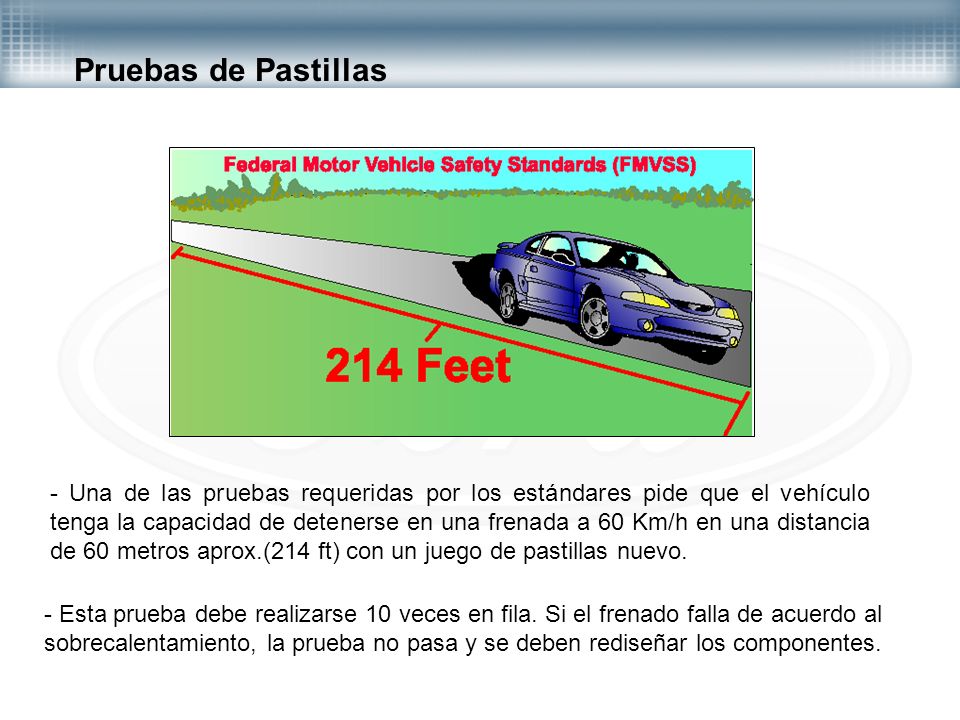

20 Pruebas de Pastillas - Una de las pruebas requeridas por los estándares pide que el vehículo tenga la capacidad de detenerse en una frenada a 60 Km/h en una distancia de 60 metros aprox.(214 ft) con un juego de pastillas nuevo. - Esta prueba debe realizarse 10 veces en fila. Si el frenado falla de acuerdo al sobrecalentamiento, la prueba no pasa y se deben rediseñar los componentes.

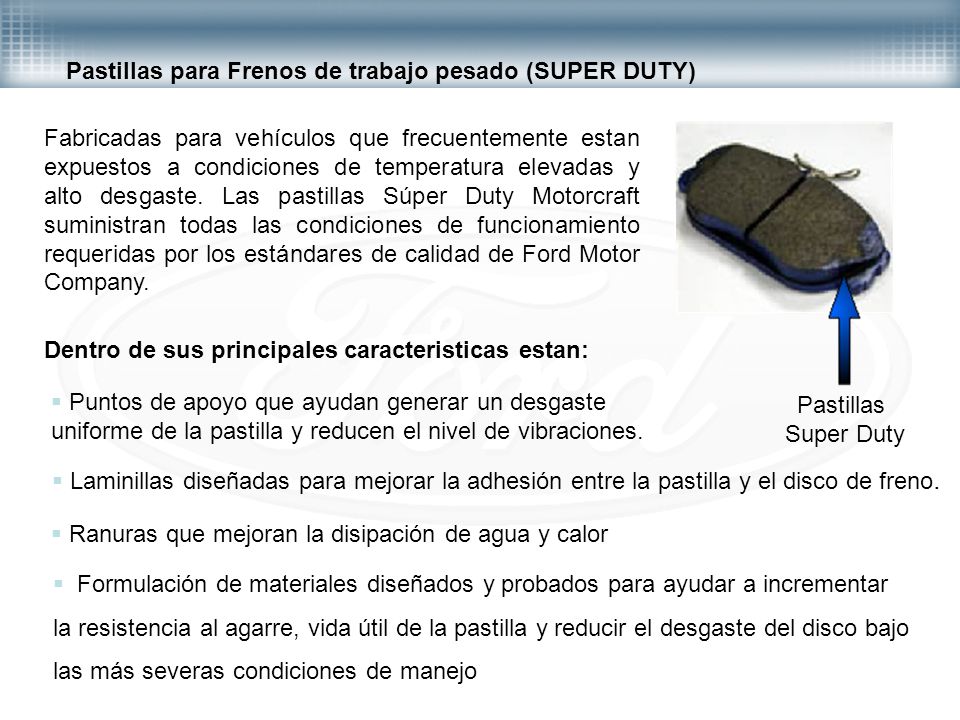

21 Pastillas para Frenos de trabajo pesado (SUPER DUTY) Fabricadas para vehículos que frecuentemente estan expuestos a condiciones de temperatura elevadas y alto desgaste. Las pastillas Súper Duty Motorcraft suministran todas las condiciones de funcionamiento requeridas por los estándares de calidad de Ford Motor Company. Dentro de sus principales caracteristicas estan: Puntos de apoyo que ayudan generar un desgaste uniforme de la pastilla y reducen el nivel de vibraciones. Laminillas diseñadas para mejorar la adhesión entre la pastilla y el disco de freno. Ranuras que mejoran la disipación de agua y calor Formulación de materiales diseñados y probados para ayudar a incrementar la resistencia al agarre, vida útil de la pastilla y reducir el desgaste del disco bajo las más severas condiciones de manejo Pastillas Super Duty

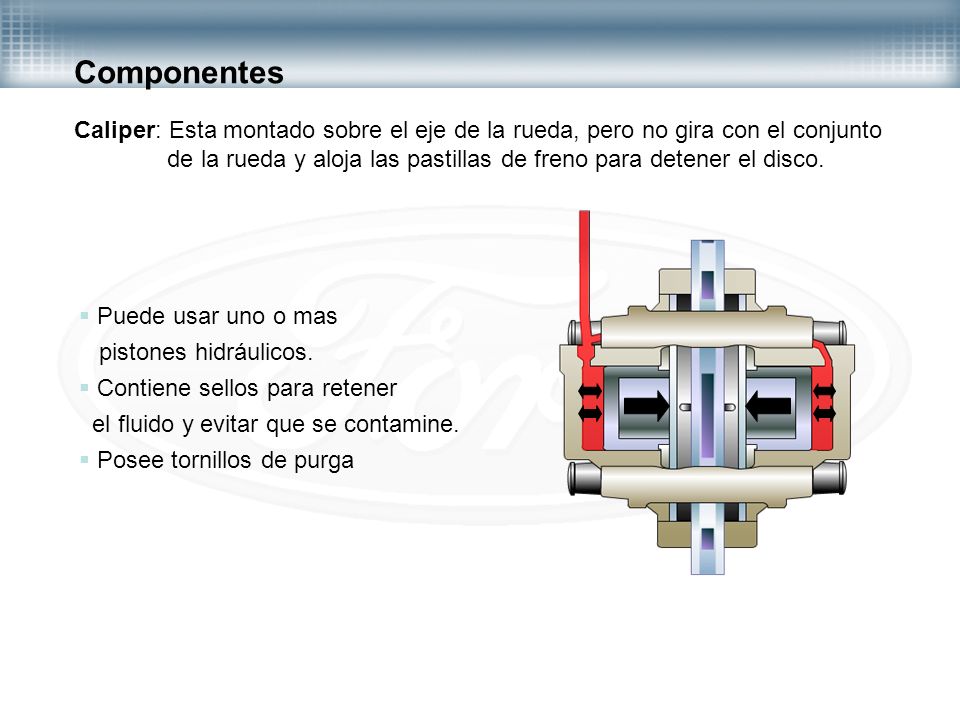

22 Componentes Caliper: Esta montado sobre el eje de la rueda, pero no gira con el conjunto de la rueda y aloja las pastillas de freno para detener el disco. Puede usar uno o mas pistones hidráulicos. Contiene sellos para retener el fluido y evitar que se contamine. Posee tornillos de purga

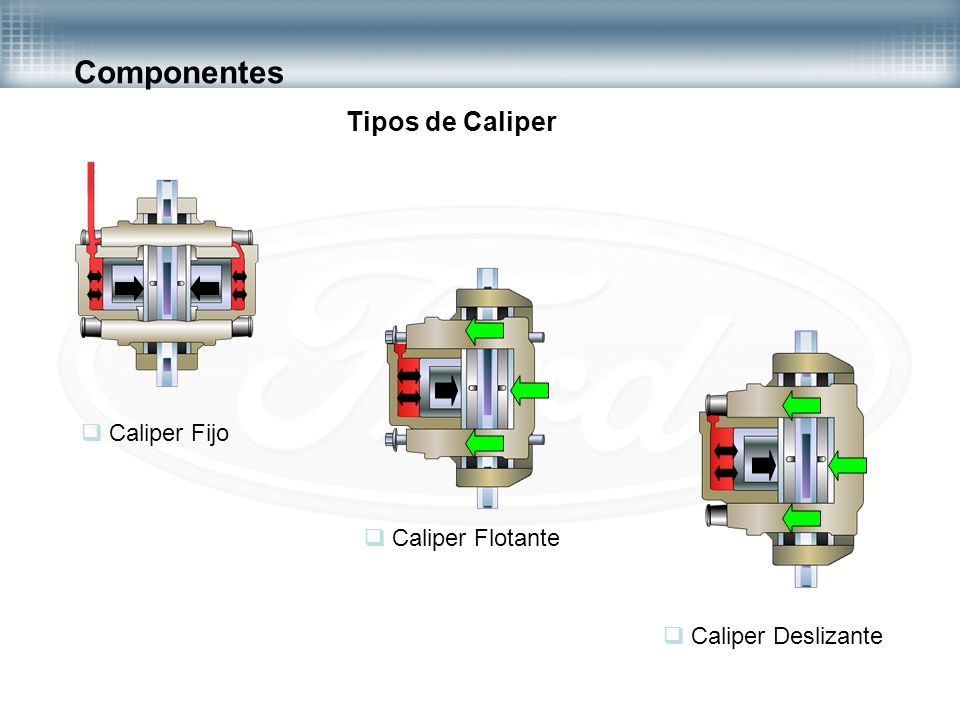

23 Componentes Tipos de Caliper Caliper Fijo Caliper Flotante Caliper Deslizante

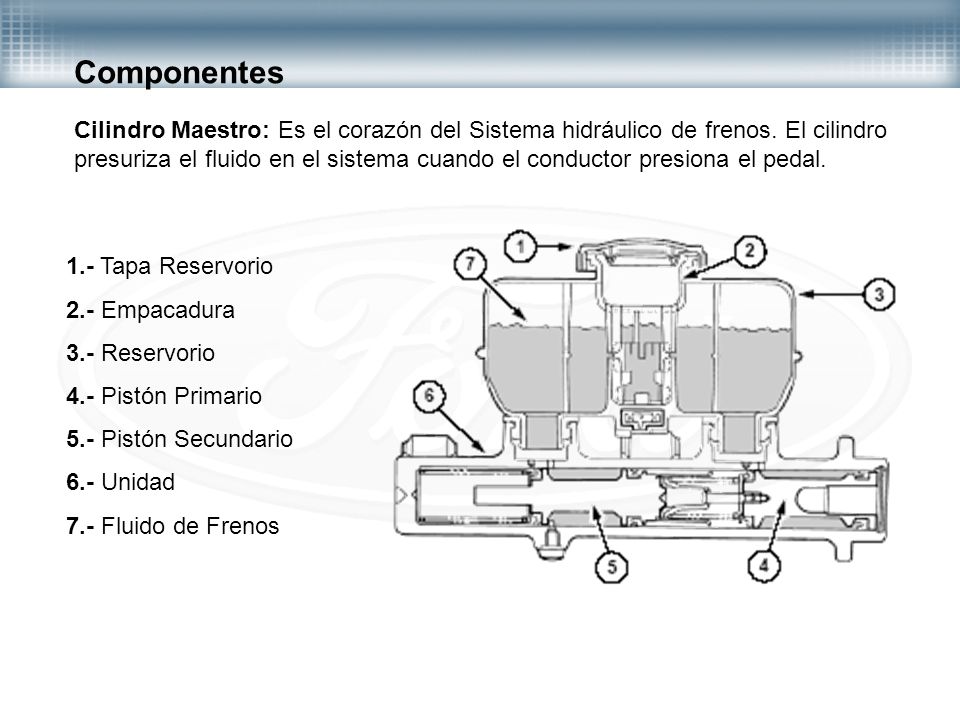

24 Componentes Cilindro Maestro: Es el corazón del Sistema hidráulico de frenos. El cilindro presuriza el fluido en el sistema cuando el conductor presiona el pedal. 1.- Tapa Reservorio 2.- Empacadura 3.- Reservorio 4.- Pistón Primario 5.- Pistón Secundario 6.- Unidad 7.- Fluido de Frenos

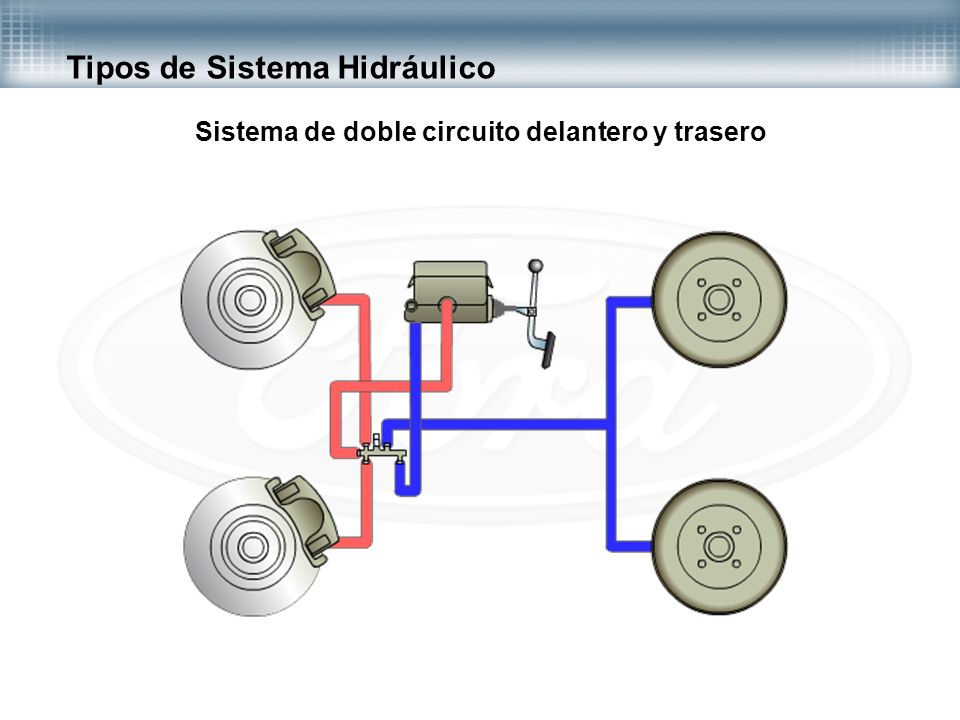

25 Tipos de Sistema Hidráulico Sistema de doble circuito delantero y trasero

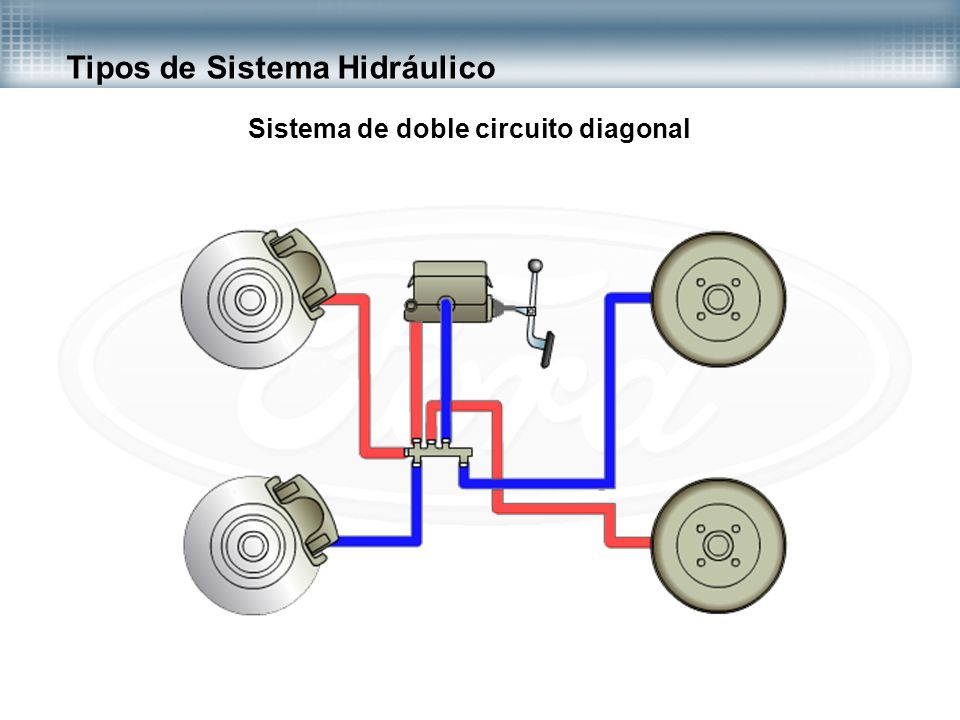

26 Tipos de Sistema Hidráulico Sistema de doble circuito diagonal

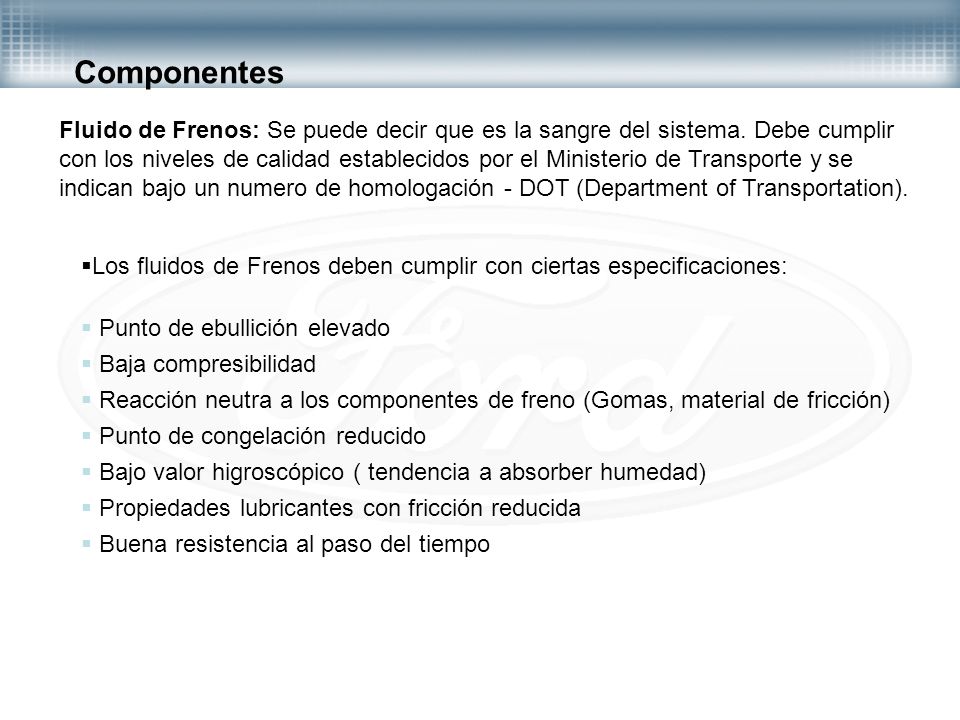

27 Componentes Fluido de Frenos: Se puede decir que es la sangre del sistema. Debe cumplir con los niveles de calidad establecidos por el Ministerio de Transporte y se indican bajo un numero de homologación - DOT (Department of Transportation). Los fluidos de Frenos deben cumplir con ciertas especificaciones: Punto de ebullición elevado Baja compresibilidad Reacción neutra a los componentes de freno (Gomas, material de fricción) Punto de congelación reducido Bajo valor higroscópico ( tendencia a absorber humedad) Propiedades lubricantes con fricción reducida Buena resistencia al paso del tiempo

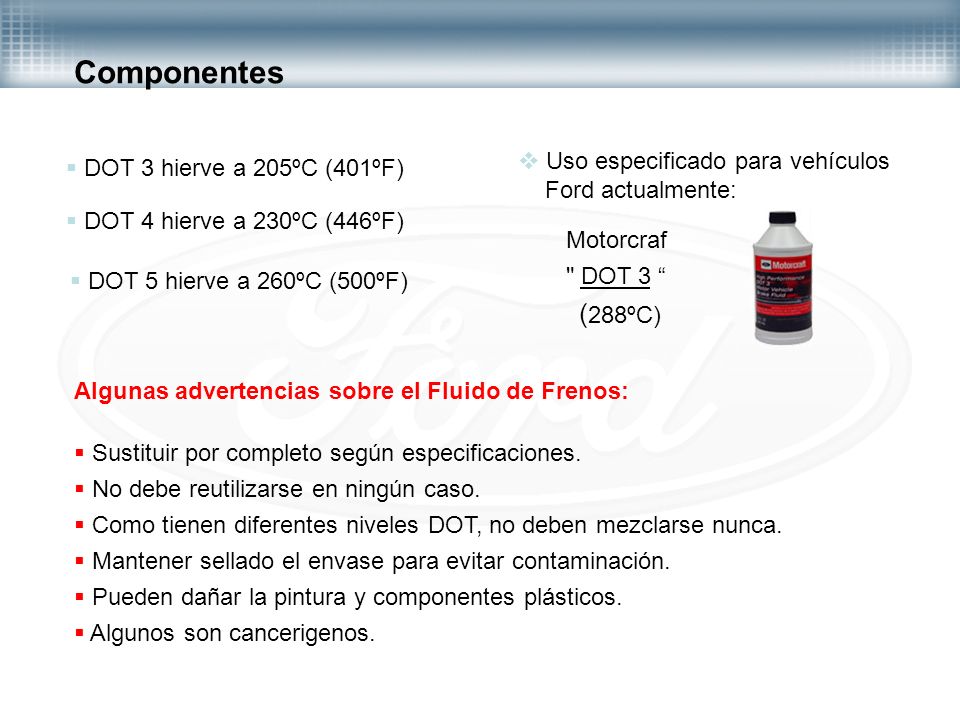

28 Componentes Algunas advertencias sobre el Fluido de Frenos: Sustituir por completo según especificaciones. No debe reutilizarse en ningún caso. Como tienen diferentes niveles DOT, no deben mezclarse nunca. Mantener sellado el envase para evitar contaminación. Pueden dañar la pintura y componentes plásticos. Algunos son cancerigenos. DOT 3 hierve a 205ºC (401ºF) DOT 4 hierve a 230ºC (446ºF) DOT 5 hierve a 260ºC (500ºF) Uso especificado para vehículos Ford actualmente: Motorcraf " DOT 3 ( 288ºC)

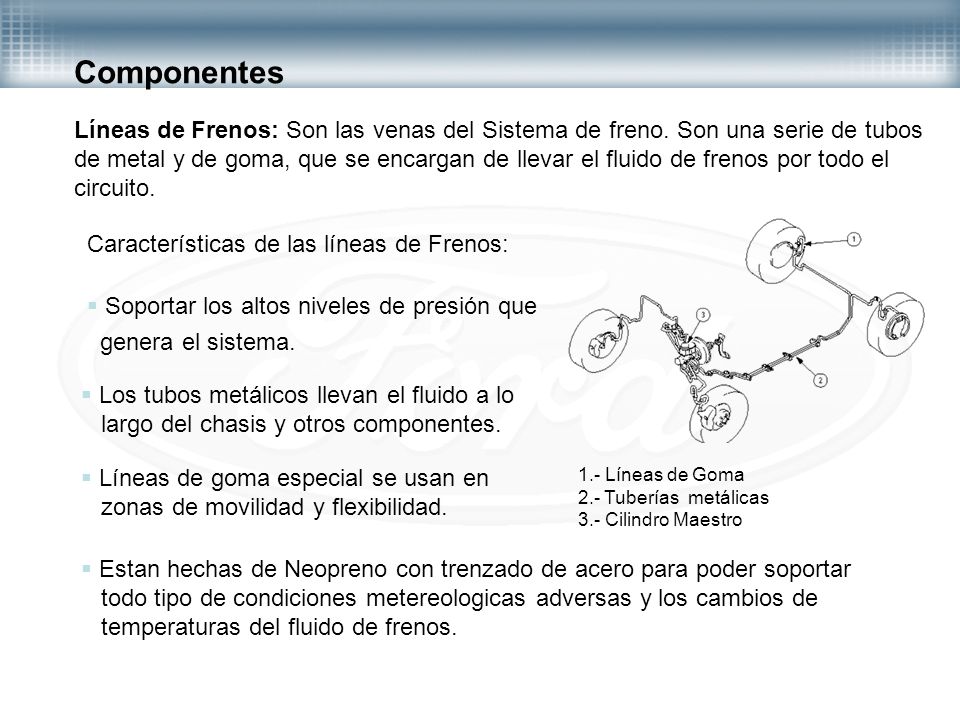

29 Componentes Líneas de Frenos: Son las venas del Sistema de freno. Son una serie de tubos de metal y de goma, que se encargan de llevar el fluido de frenos por todo el circuito. Características de las líneas de Frenos: Soportar los altos niveles de presión que genera el sistema. Los tubos metálicos llevan el fluido a lo largo del chasis y otros componentes. Líneas de goma especial se usan en zonas de movilidad y flexibilidad. Estan hechas de Neopreno con trenzado de acero para poder soportar todo tipo de condiciones metereologicas adversas y los cambios de temperaturas del fluido de frenos. 1.- Líneas de Goma 2.- Tuberías metálicas 3.- Cilindro Maestro

30 Componentes Servofreno: El propósito del servofreno es aumentar la fuerza que se aplica a los pistones del cilindro maestro de frenos. Esta acción se conoce como Servoasistencia Servofreno Vacío Motor Presión Atmosferica

31 Otros Componentes Válvulas del circuito de Frenos: El objetivo es contrarrestar algunos de los factores que puedan afectar negativamente la fuerza de frenado. Suelen montarse en vehículos con sistema de frenos convencional (Sin ABS) El propósito de una válvula es controlar y regular la presión hidráulica. La función es alterar la fuerza de frenado entre los frenos delanteros y traseros para evitar el sobrefrenado en diversas condiciones de carga. Además una válvula de control de presión de frenos reduce la presión hidráulica en los frenos traseros para evitar que se bloqueen en la transferencia de peso.

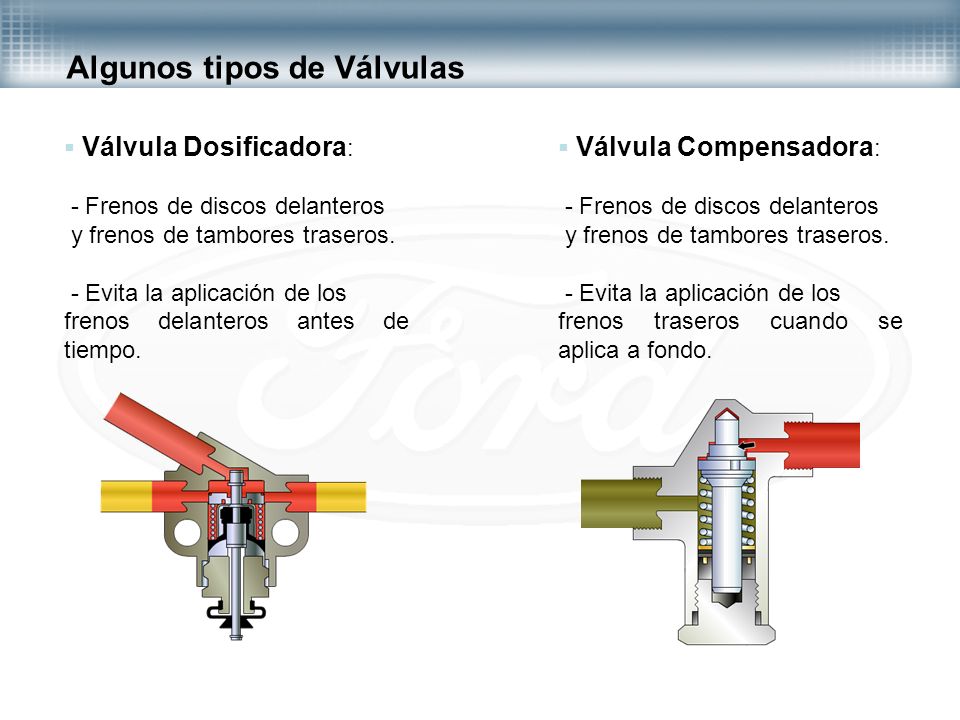

32 Algunos tipos de Válvulas Válvula Dosificadora : - Frenos de discos delanteros y frenos de tambores traseros. - Evita la aplicación de los frenos delanteros antes de tiempo. Válvula Compensadora : - Frenos de discos delanteros y frenos de tambores traseros. - Evita la aplicación de los frenos traseros cuando se aplica a fondo.

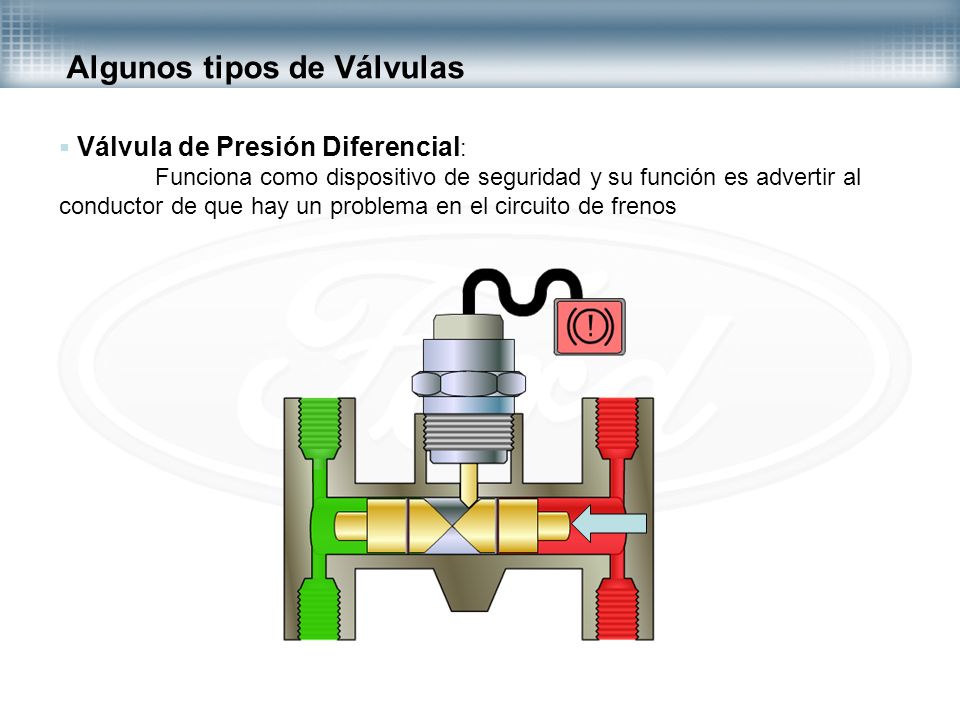

33 Algunos tipos de Válvulas Válvula de Presión Diferencial : Funciona como dispositivo de seguridad y su función es advertir al conductor de que hay un problema en el circuito de frenos

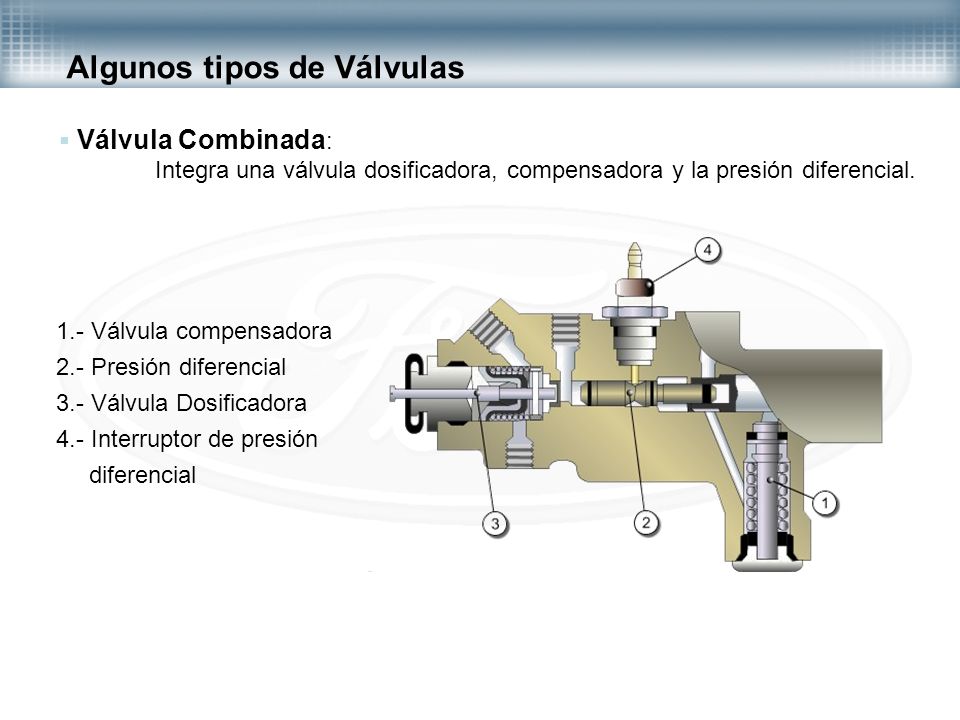

34 Algunos tipos de Válvulas Válvula Combinada : Integra una válvula dosificadora, compensadora y la presión diferencial. 1.- Válvula compensadora 2.- Presión diferencial 3.- Válvula Dosificadora 4.- Interruptor de presión diferencial

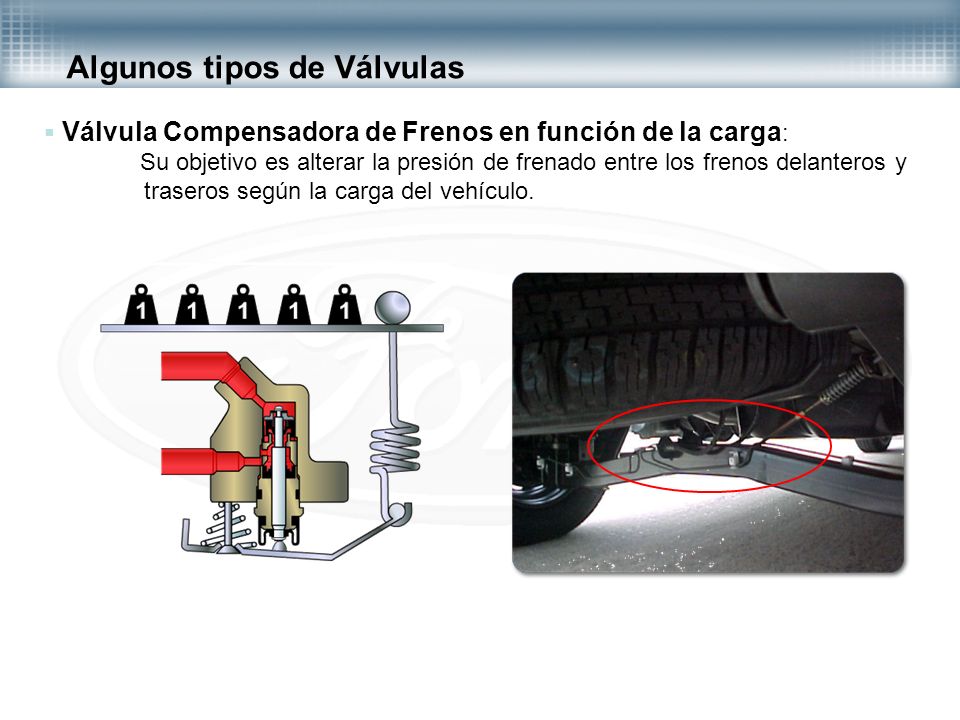

35 Algunos tipos de Válvulas Válvula Compensadora de Frenos en función de la carga : Su objetivo es alterar la presión de frenado entre los frenos delanteros y traseros según la carga del vehículo.

36 Sistema de Frenos Antibloqueo - ABS -

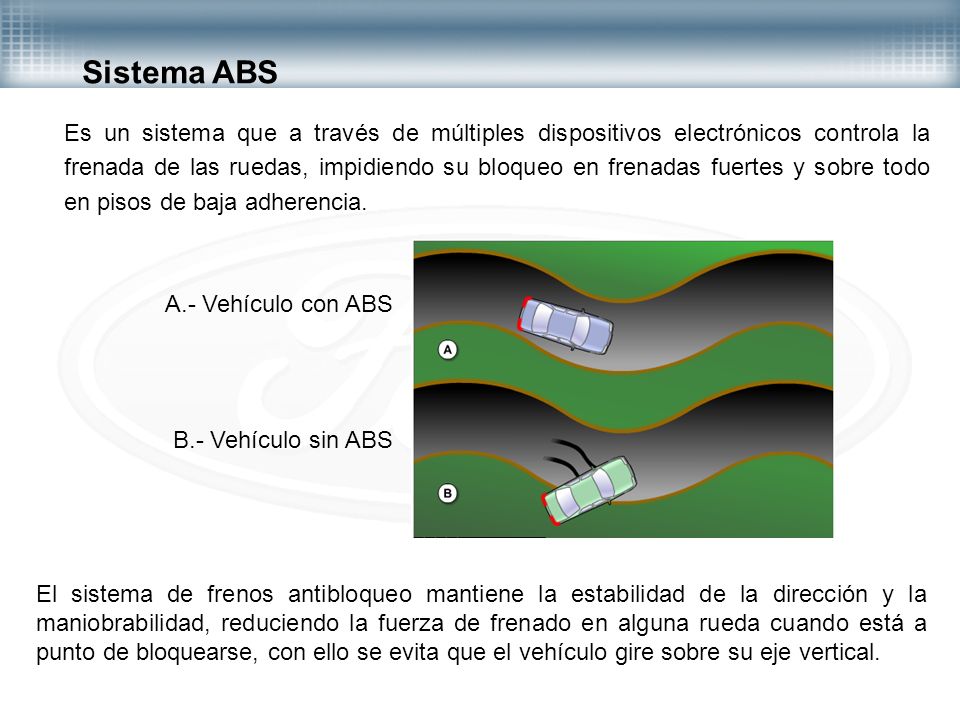

37 Es un sistema que a través de múltiples dispositivos electrónicos controla la frenada de las ruedas, impidiendo su bloqueo en frenadas fuertes y sobre todo en pisos de baja adherencia. Sistema ABS A.- Vehículo con ABS B.- Vehículo sin ABS El sistema de frenos antibloqueo mantiene la estabilidad de la dirección y la maniobrabilidad, reduciendo la fuerza de frenado en alguna rueda cuando está a punto de bloquearse, con ello se evita que el vehículo gire sobre su eje vertical.

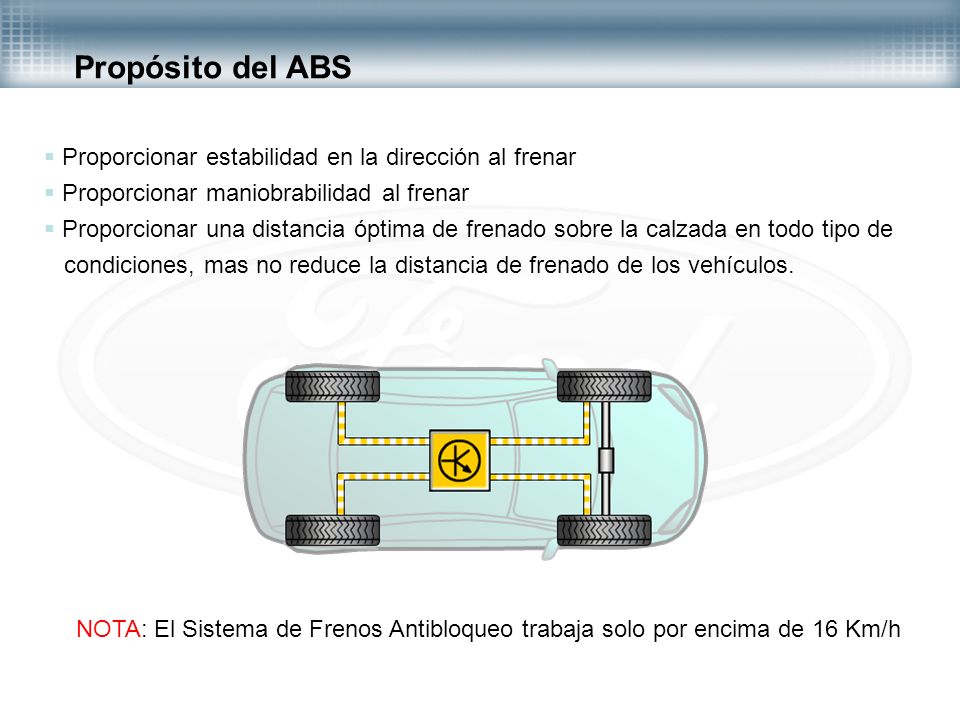

38 Propósito del ABS Proporcionar estabilidad en la dirección al frenar Proporcionar maniobrabilidad al frenar Proporcionar una distancia óptima de frenado sobre la calzada en todo tipo de condiciones, mas no reduce la distancia de frenado de los vehículos. NOTA: El Sistema de Frenos Antibloqueo trabaja solo por encima de 16 Km/h

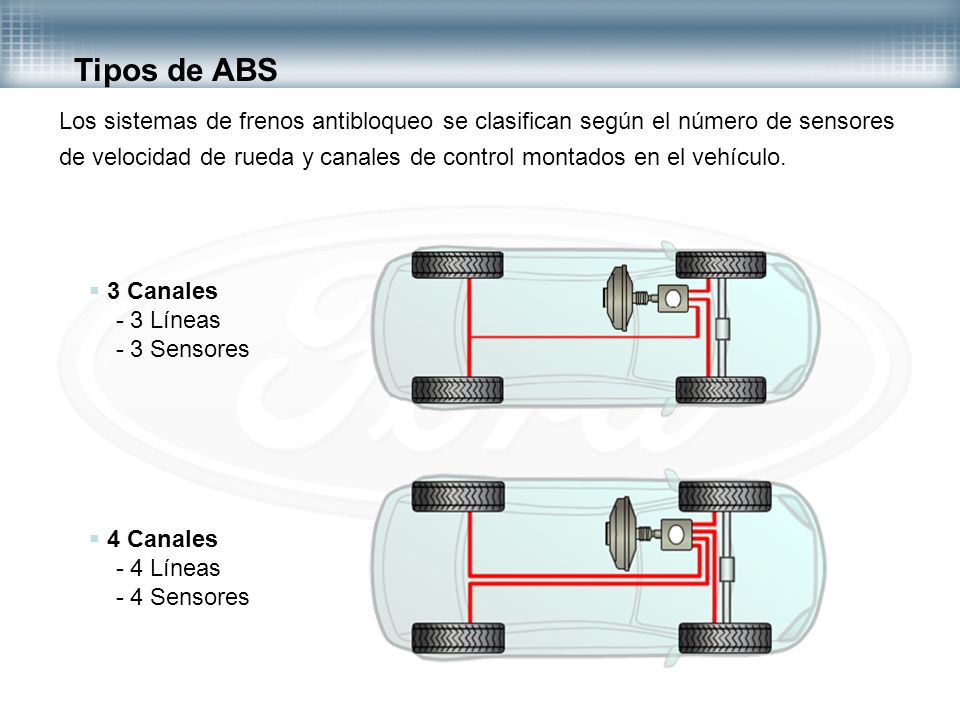

39 Tipos de ABS Los sistemas de frenos antibloqueo se clasifican según el número de sensores de velocidad de rueda y canales de control montados en el vehículo. 3 Canales - 3 Líneas - 3 Sensores 4 Canales - 4 Líneas - 4 Sensores

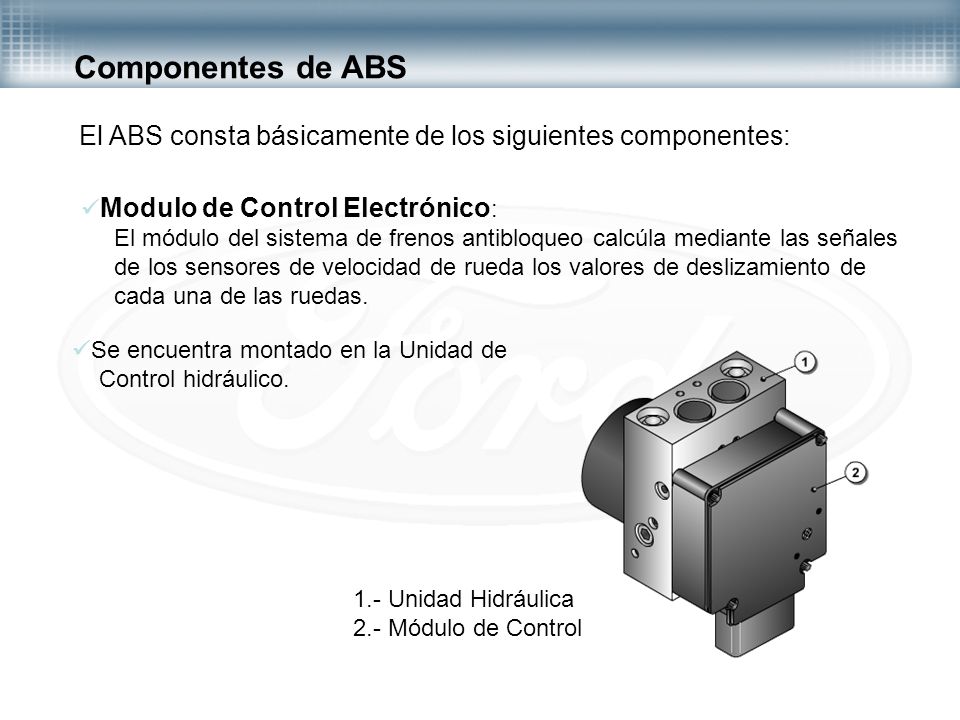

40 Componentes de ABS El ABS consta básicamente de los siguientes componentes: Modulo de Control Electrónico : El módulo del sistema de frenos antibloqueo calcúla mediante las señales de los sensores de velocidad de rueda los valores de deslizamiento de cada una de las ruedas. Se encuentra montado en la Unidad de Control hidráulico. 1.- Unidad Hidráulica 2.- Módulo de Control

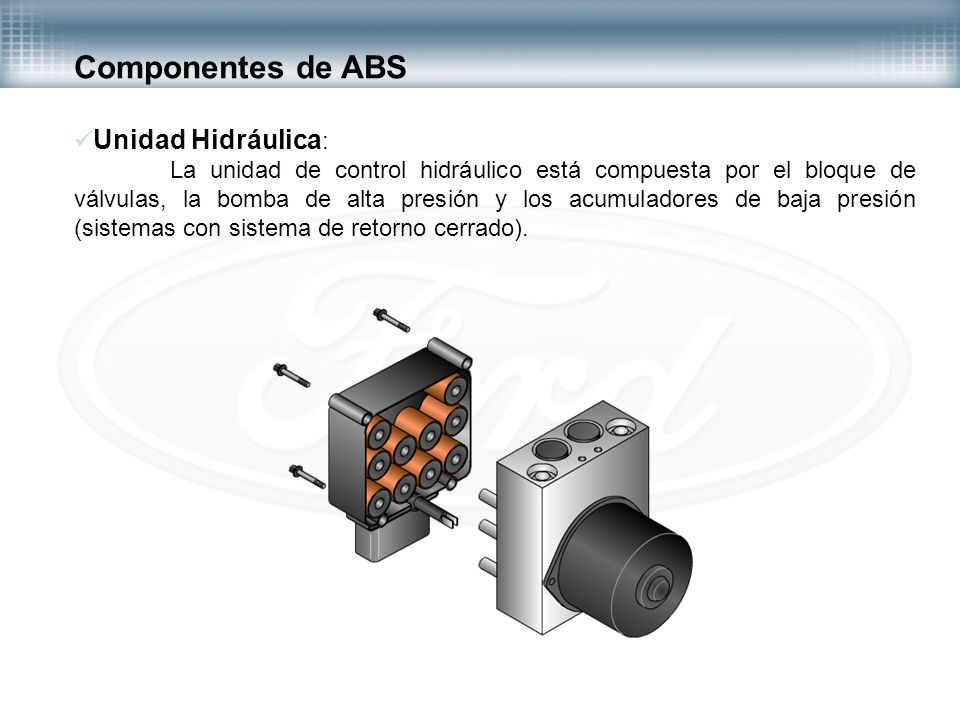

41 Unidad Hidráulica : La unidad de control hidráulico está compuesta por el bloque de válvulas, la bomba de alta presión y los acumuladores de baja presión (sistemas con sistema de retorno cerrado). Componentes de ABS

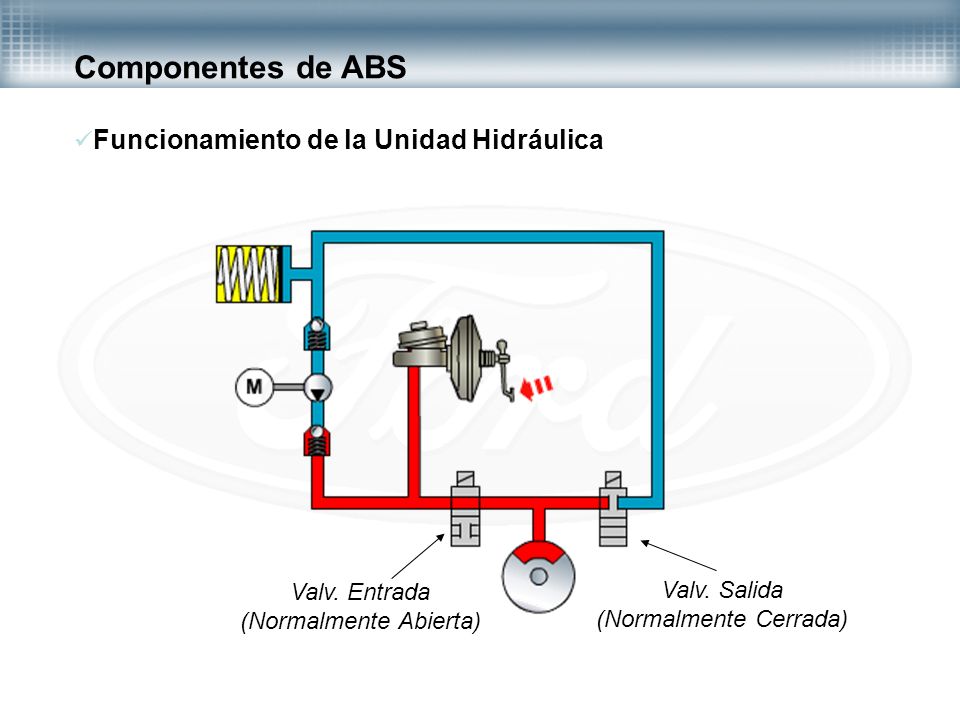

42 Funcionamiento de la Unidad Hidráulica Valv. Entrada (Normalmente Abierta) Valv. Salida (Normalmente Cerrada)

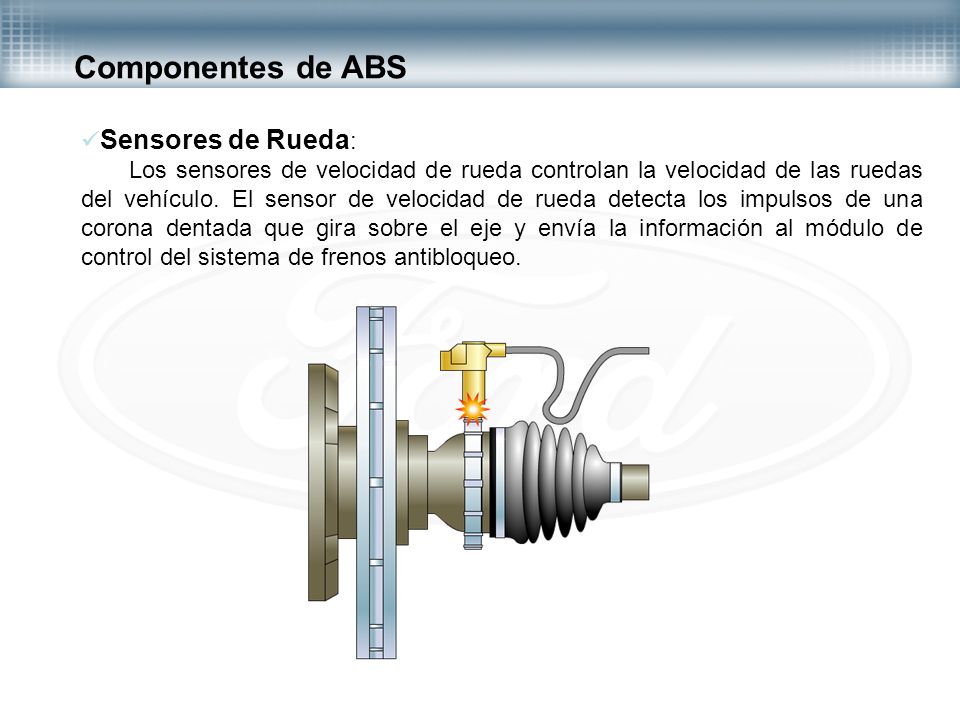

43 Sensores de Rueda : Los sensores de velocidad de rueda controlan la velocidad de las ruedas del vehículo. El sensor de velocidad de rueda detecta los impulsos de una corona dentada que gira sobre el eje y envía la información al módulo de control del sistema de frenos antibloqueo. Componentes de ABS

44 Sistema de Frenos Antibloqueo - ABS
