ESPECIFICACIONES.

Presentación del tema: "ESPECIFICACIONES."— Transcripción de la presentación:

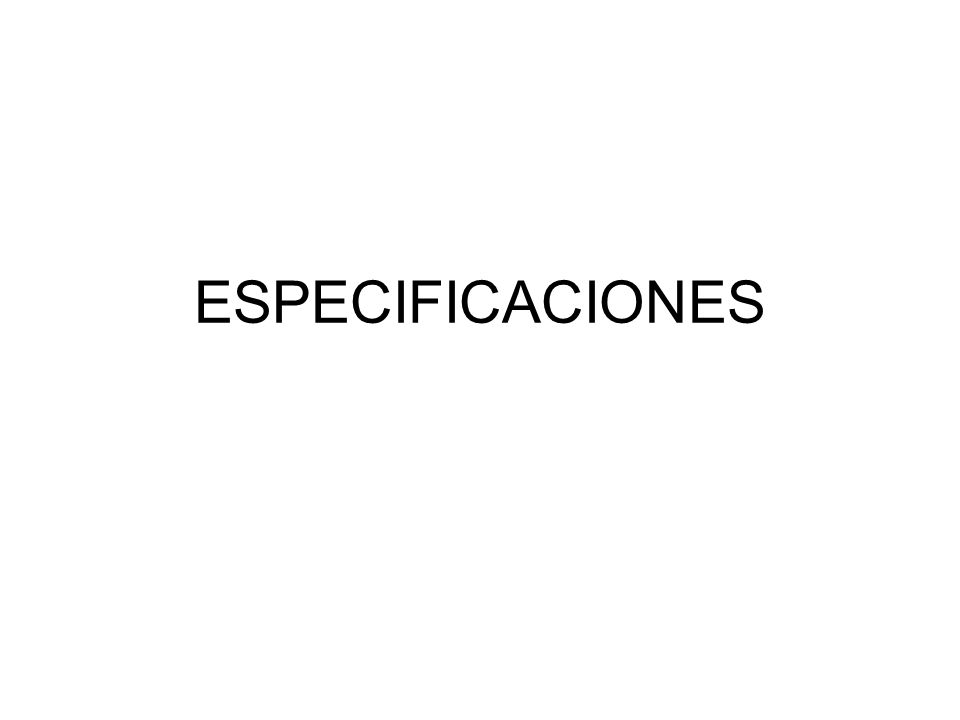

1 ESPECIFICACIONES

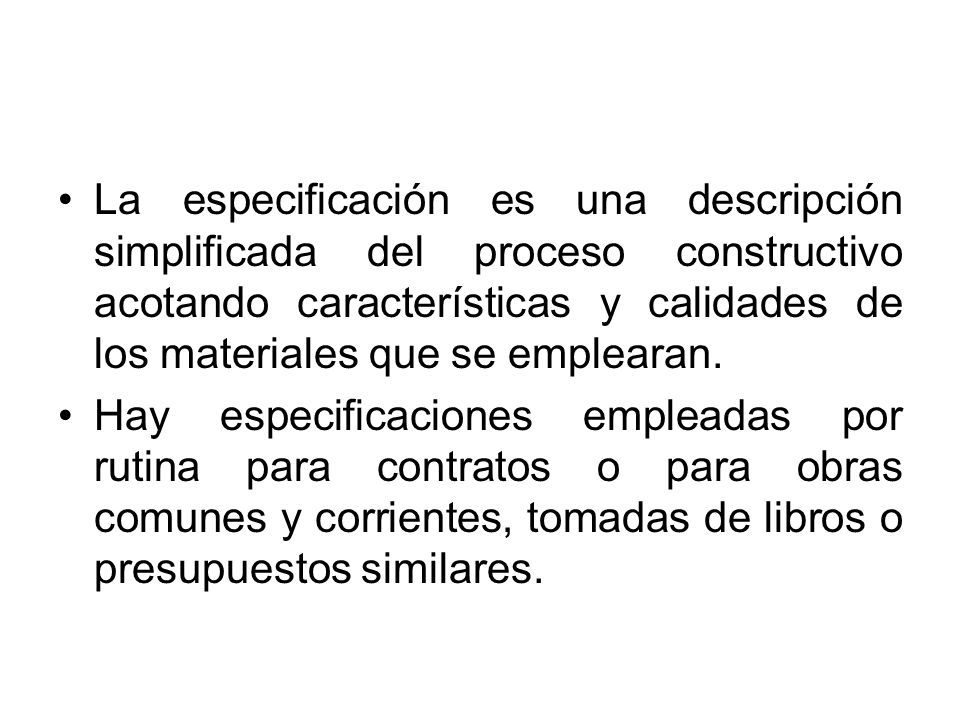

2 La especificación es una descripción simplificada del proceso constructivo acotando características y calidades de los materiales que se emplearan. Hay especificaciones empleadas por rutina para contratos o para obras comunes y corrientes, tomadas de libros o presupuestos similares.

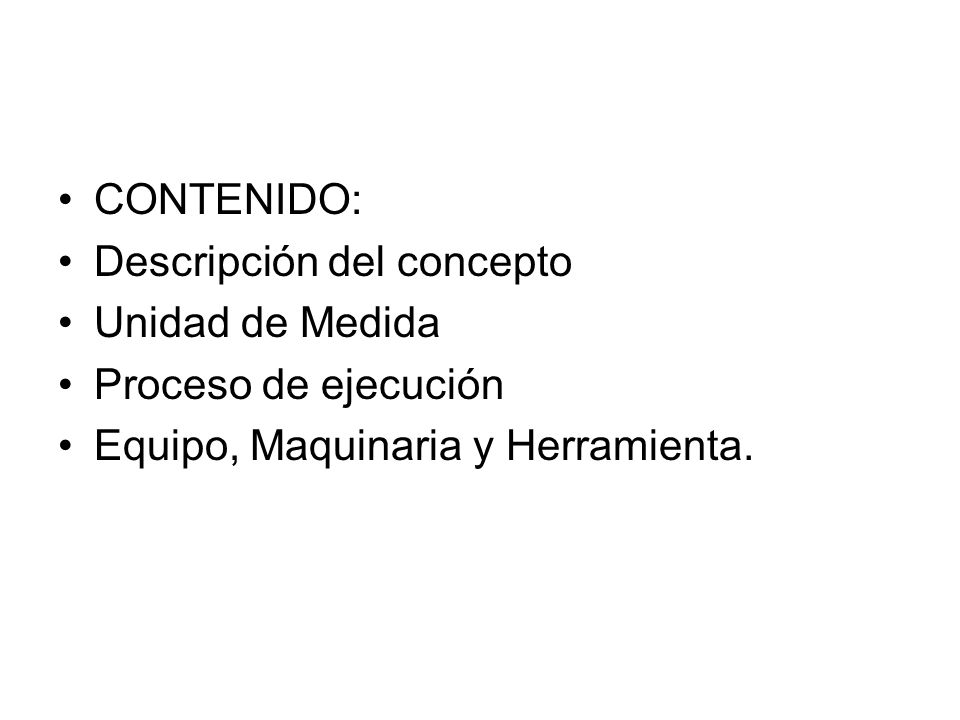

3 CONTENIDO: Descripción del concepto Unidad de Medida Proceso de ejecución Equipo, Maquinaria y Herramienta.

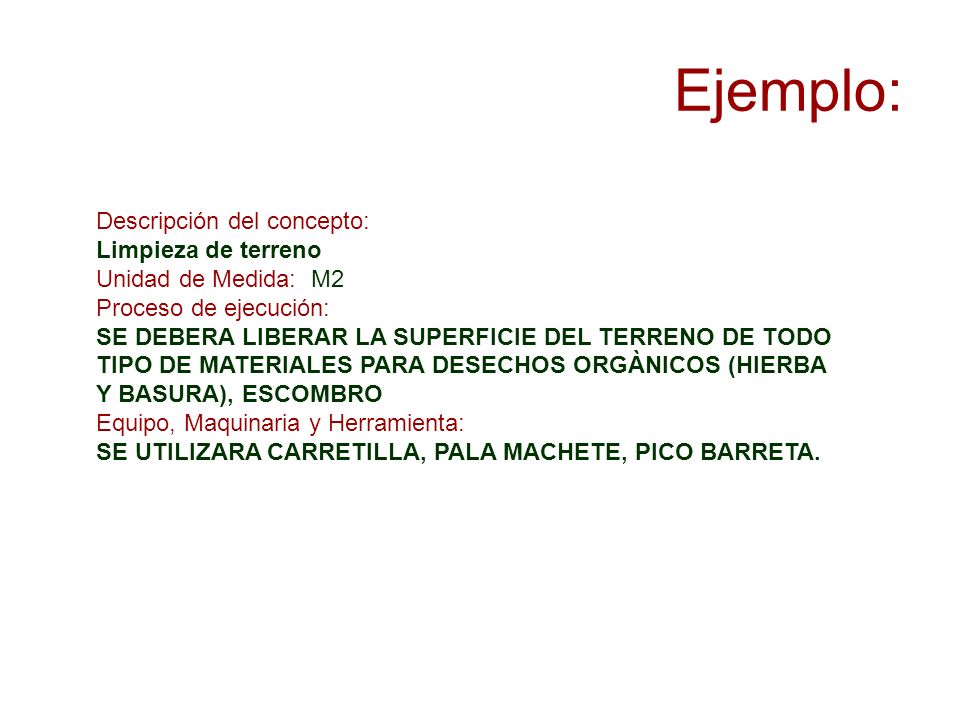

4 Ejemplo: Descripción del concepto: Limpieza de terreno
Unidad de Medida: M2 Proceso de ejecución: SE DEBERA LIBERAR LA SUPERFICIE DEL TERRENO DE TODO TIPO DE MATERIALES PARA DESECHOS ORGÀNICOS (HIERBA Y BASURA), ESCOMBRO Equipo, Maquinaria y Herramienta: SE UTILIZARA CARRETILLA, PALA MACHETE, PICO BARRETA.

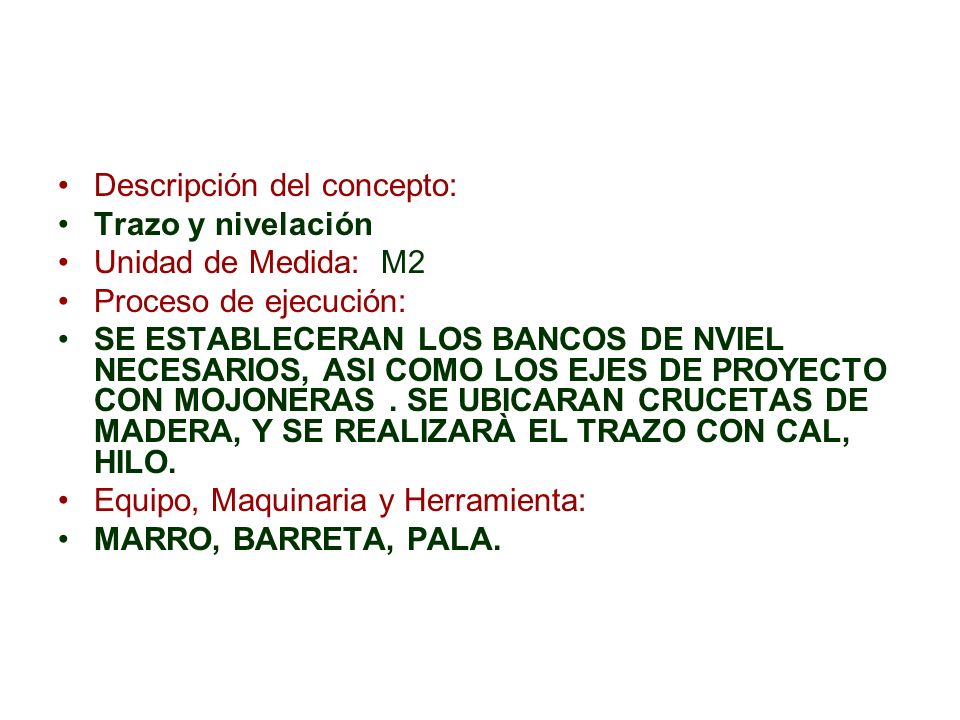

5 Descripción del concepto:
Trazo y nivelación Unidad de Medida: M2 Proceso de ejecución: SE ESTABLECERAN LOS BANCOS DE NVIEL NECESARIOS, ASI COMO LOS EJES DE PROYECTO CON MOJONERAS . SE UBICARAN CRUCETAS DE MADERA, Y SE REALIZARÀ EL TRAZO CON CAL, HILO. Equipo, Maquinaria y Herramienta: MARRO, BARRETA, PALA.

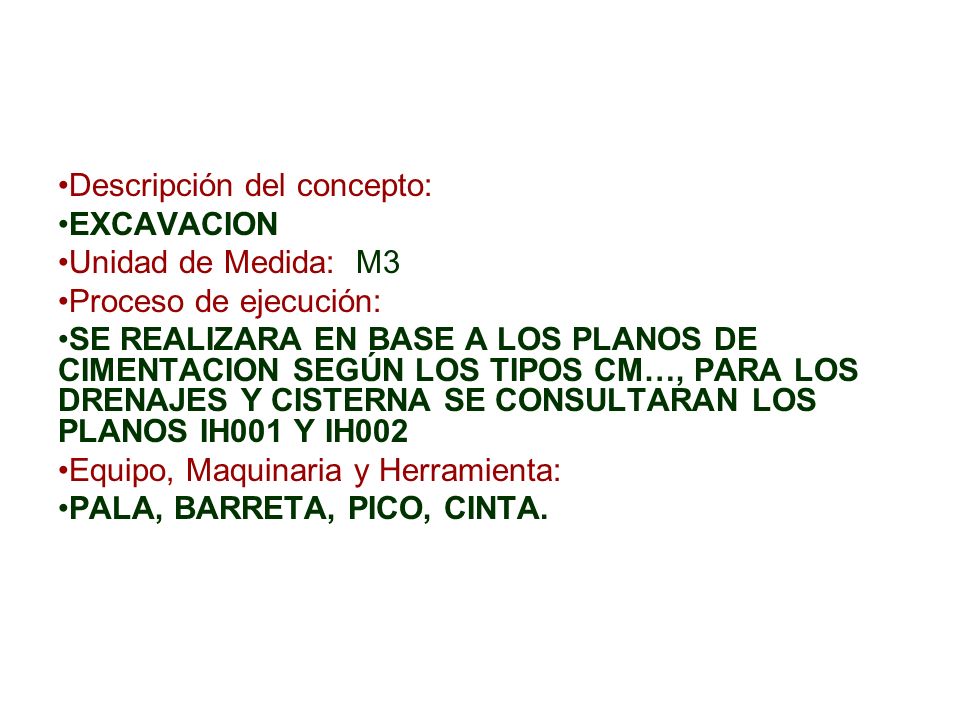

6 Descripción del concepto:
EXCAVACION Unidad de Medida: M3 Proceso de ejecución: SE REALIZARA EN BASE A LOS PLANOS DE CIMENTACION SEGÚN LOS TIPOS CM…, PARA LOS DRENAJES Y CISTERNA SE CONSULTARAN LOS PLANOS IH001 Y IH002 Equipo, Maquinaria y Herramienta: PALA, BARRETA, PICO, CINTA.

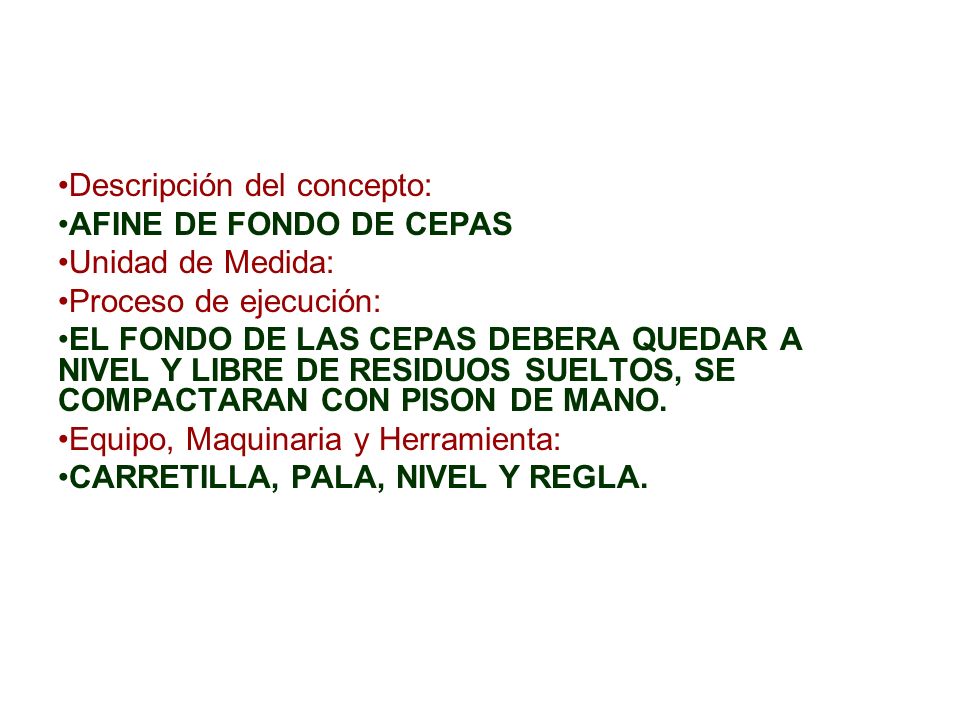

7 Descripción del concepto:
AFINE DE FONDO DE CEPAS Unidad de Medida: Proceso de ejecución: EL FONDO DE LAS CEPAS DEBERA QUEDAR A NIVEL Y LIBRE DE RESIDUOS SUELTOS, SE COMPACTARAN CON PISON DE MANO. Equipo, Maquinaria y Herramienta: CARRETILLA, PALA, NIVEL Y REGLA.

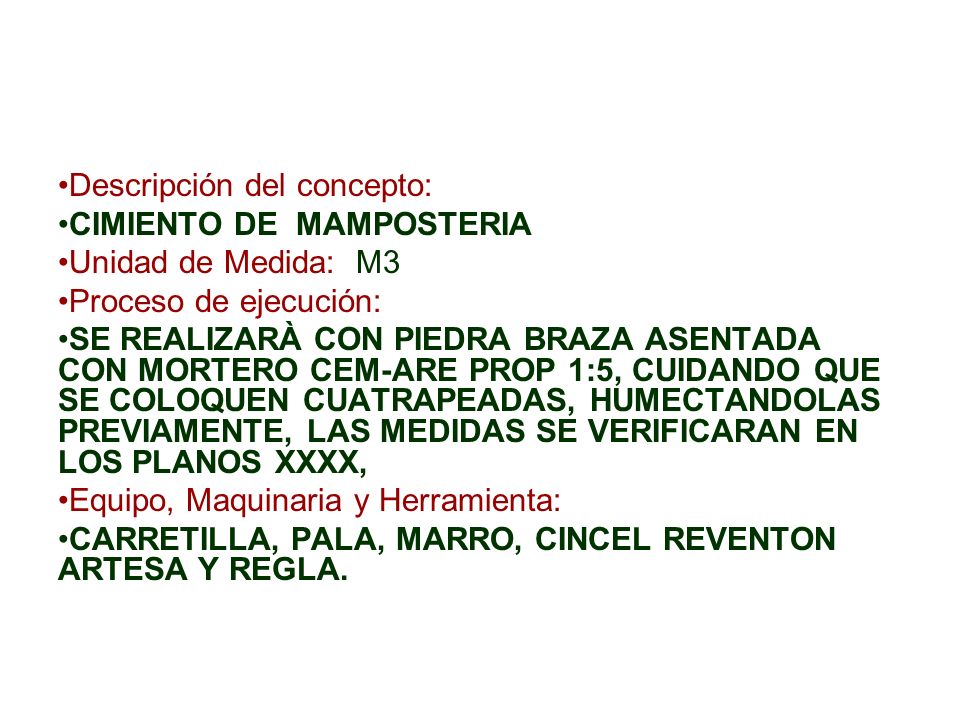

8 Descripción del concepto:
CIMIENTO DE MAMPOSTERIA Unidad de Medida: M3 Proceso de ejecución: SE REALIZARÀ CON PIEDRA BRAZA ASENTADA CON MORTERO CEM-ARE PROP 1:5, CUIDANDO QUE SE COLOQUEN CUATRAPEADAS, HUMECTANDOLAS PREVIAMENTE, LAS MEDIDAS SE VERIFICARAN EN LOS PLANOS XXXX, Equipo, Maquinaria y Herramienta: CARRETILLA, PALA, MARRO, CINCEL REVENTON ARTESA Y REGLA.

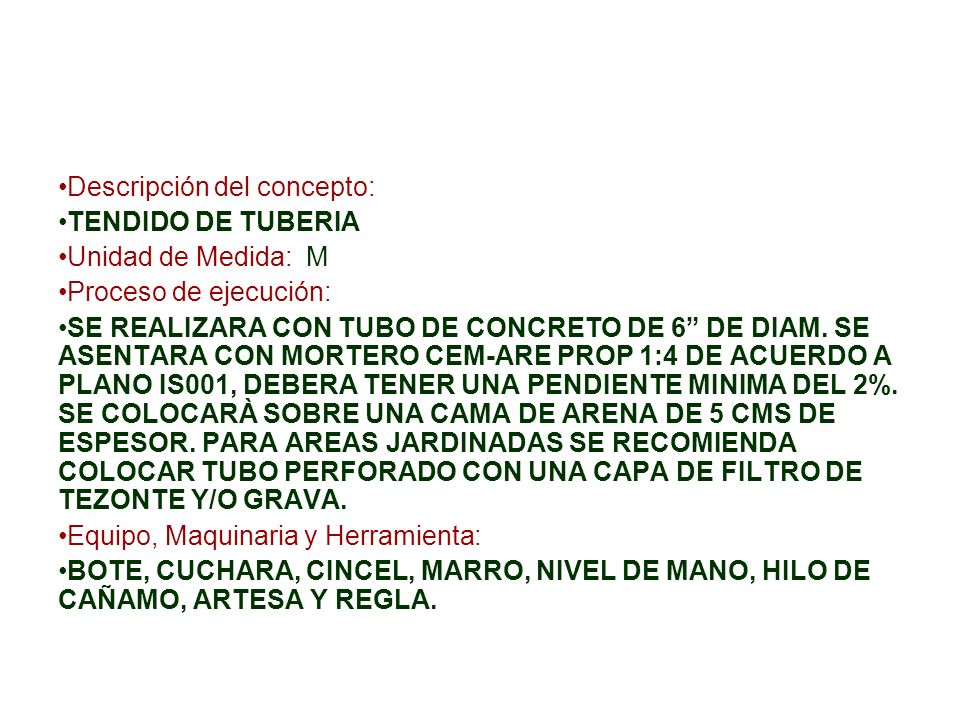

9 Descripción del concepto:
TENDIDO DE TUBERIA Unidad de Medida: M Proceso de ejecución: SE REALIZARA CON TUBO DE CONCRETO DE 6” DE DIAM. SE ASENTARA CON MORTERO CEM-ARE PROP 1:4 DE ACUERDO A PLANO IS001, DEBERA TENER UNA PENDIENTE MINIMA DEL 2%. SE COLOCARÀ SOBRE UNA CAMA DE ARENA DE 5 CMS DE ESPESOR. PARA AREAS JARDINADAS SE RECOMIENDA COLOCAR TUBO PERFORADO CON UNA CAPA DE FILTRO DE TEZONTE Y/O GRAVA. Equipo, Maquinaria y Herramienta: BOTE, CUCHARA, CINCEL, MARRO, NIVEL DE MANO, HILO DE CAÑAMO, ARTESA Y REGLA.

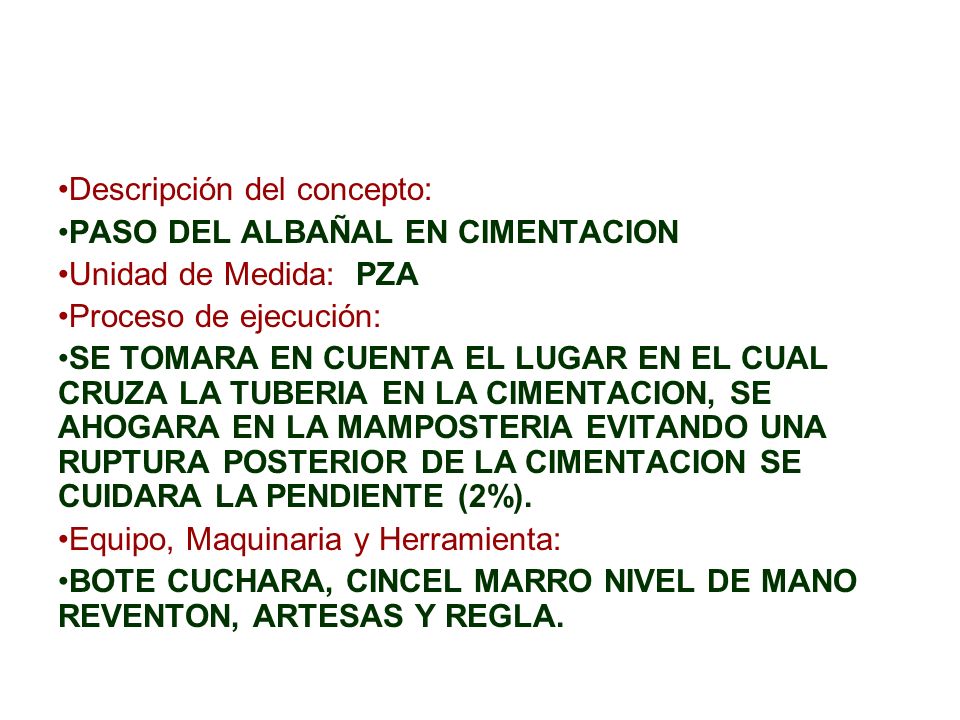

10 Descripción del concepto:
PASO DEL ALBAÑAL EN CIMENTACION Unidad de Medida: PZA Proceso de ejecución: SE TOMARA EN CUENTA EL LUGAR EN EL CUAL CRUZA LA TUBERIA EN LA CIMENTACION, SE AHOGARA EN LA MAMPOSTERIA EVITANDO UNA RUPTURA POSTERIOR DE LA CIMENTACION SE CUIDARA LA PENDIENTE (2%). Equipo, Maquinaria y Herramienta: BOTE CUCHARA, CINCEL MARRO NIVEL DE MANO REVENTON, ARTESAS Y REGLA.

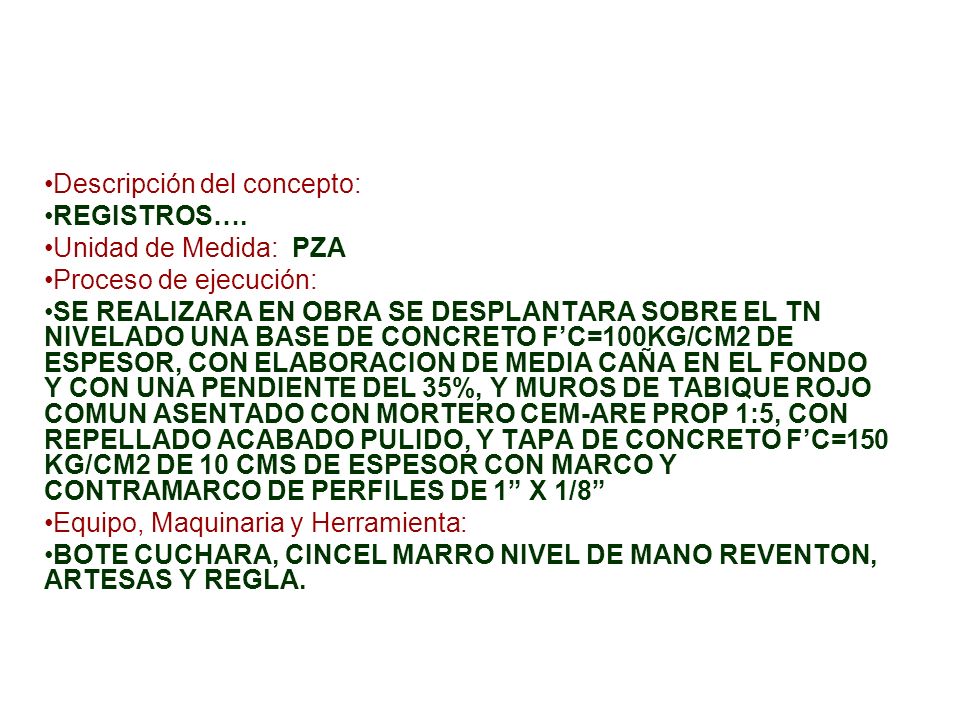

11 Descripción del concepto:
REGISTROS…. Unidad de Medida: PZA Proceso de ejecución: SE REALIZARA EN OBRA SE DESPLANTARA SOBRE EL TN NIVELADO UNA BASE DE CONCRETO F’C=100KG/CM2 DE ESPESOR, CON ELABORACION DE MEDIA CAÑA EN EL FONDO Y CON UNA PENDIENTE DEL 35%, Y MUROS DE TABIQUE ROJO COMUN ASENTADO CON MORTERO CEM-ARE PROP 1:5, CON REPELLADO ACABADO PULIDO, Y TAPA DE CONCRETO F’C=150 KG/CM2 DE 10 CMS DE ESPESOR CON MARCO Y CONTRAMARCO DE PERFILES DE 1” X 1/8” Equipo, Maquinaria y Herramienta: BOTE CUCHARA, CINCEL MARRO NIVEL DE MANO REVENTON, ARTESAS Y REGLA.

12 Descripción del concepto:
REGISTROS…. Unidad de Medida: PZA Proceso de ejecución: SE REALIZARA EN OBRA SE DESPLANTARA SOBRE EL TN NIVELADO UNA BASE DE CONCRETO F’C=100KG/CM2 DE ESPESOR, CON ELABORACION DE MEDIA CAÑA EN EL FONDO Y CON UNA PENDIENTE DEL 35%, Y MUROS DE TABIQUE ROJO COMUN ASENTADO CON MORTERO CEM-ARE PROP 1:5, CON REPELLADO ACABADO PULIDO, Y TAPA DE CONCRETO F’C=150 KG/CM2 DE 10 CMS DE ESPESOR CON MARCO Y CONTRAMARCO DE PERFILES DE 1” X 1/8” Equipo, Maquinaria y Herramienta: BOTE CUCHARA, CINCEL MARRO NIVEL DE MANO REVENTON, ARTESAS Y REGLA.

13 Descripción del concepto:
REGISTROS…. Unidad de Medida: PZA Proceso de ejecución: SE REALIZARA EN OBRA SE DESPLANTARA SOBRE EL TN NIVELADO UNA BASE DE CONCRETO F’C=100KG/CM2 DE ESPESOR, CON ELABORACION DE MEDIA CAÑA EN EL FONDO Y CON UNA PENDIENTE DEL 35%, Y MUROS DE TABIQUE ROJO COMUN ASENTADO CON MORTERO CEM-ARE PROP 1:5, CON REPELLADO ACABADO PULIDO, Y TAPA DE CONCRETO F’C=150 KG/CM2 DE 10 CMS DE ESPESOR CON MARCO Y CONTRAMARCO DE PERFILES DE 1” X 1/8” Equipo, Maquinaria y Herramienta: BOTE CUCHARA, CINCEL MARRO NIVEL DE MANO REVENTON, ARTESAS Y REGLA.

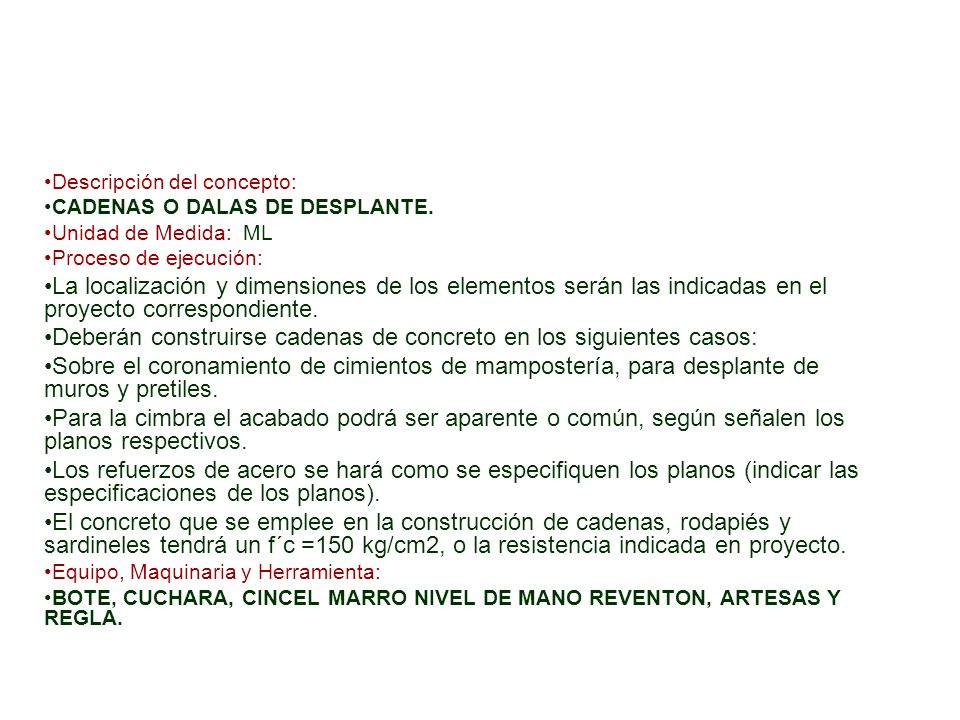

14 Deberán construirse cadenas de concreto en los siguientes casos:
Descripción del concepto: CADENAS O DALAS DE DESPLANTE. Unidad de Medida: ML Proceso de ejecución: La localización y dimensiones de los elementos serán las indicadas en el proyecto correspondiente. Deberán construirse cadenas de concreto en los siguientes casos: Sobre el coronamiento de cimientos de mampostería, para desplante de muros y pretiles. Para la cimbra el acabado podrá ser aparente o común, según señalen los planos respectivos. Los refuerzos de acero se hará como se especifiquen los planos (indicar las especificaciones de los planos). El concreto que se emplee en la construcción de cadenas, rodapiés y sardineles tendrá un f´c =150 kg/cm2, o la resistencia indicada en proyecto. Equipo, Maquinaria y Herramienta: BOTE, CUCHARA, CINCEL MARRO NIVEL DE MANO REVENTON, ARTESAS Y REGLA.

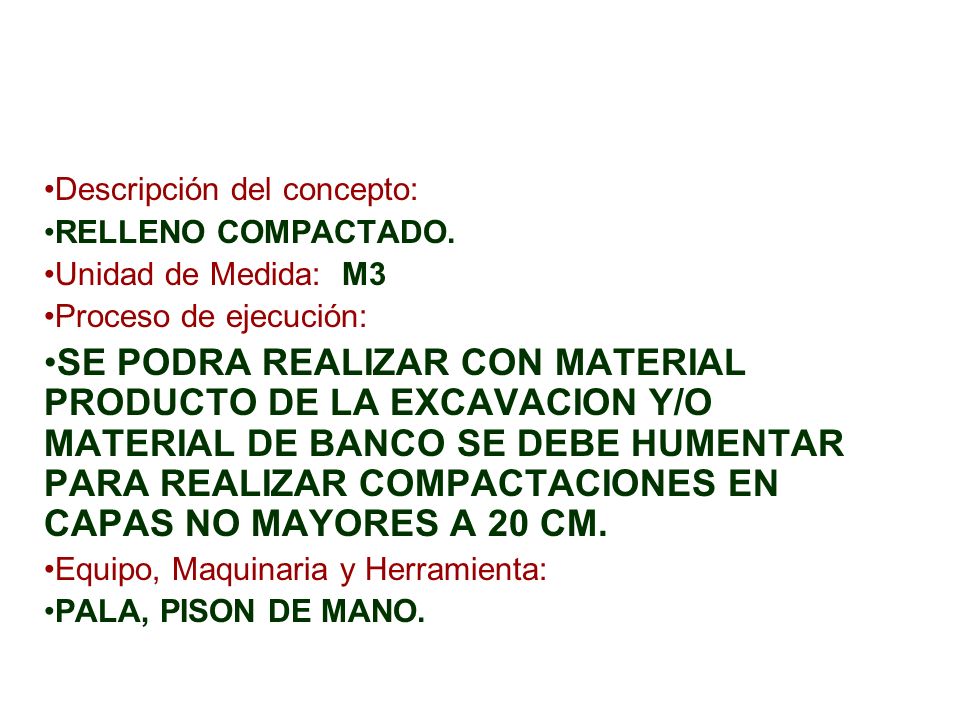

15 Descripción del concepto:
RELLENO COMPACTADO. Unidad de Medida: M3 Proceso de ejecución: SE PODRA REALIZAR CON MATERIAL PRODUCTO DE LA EXCAVACION Y/O MATERIAL DE BANCO SE DEBE HUMENTAR PARA REALIZAR COMPACTACIONES EN CAPAS NO MAYORES A 20 CM. Equipo, Maquinaria y Herramienta: PALA, PISON DE MANO.

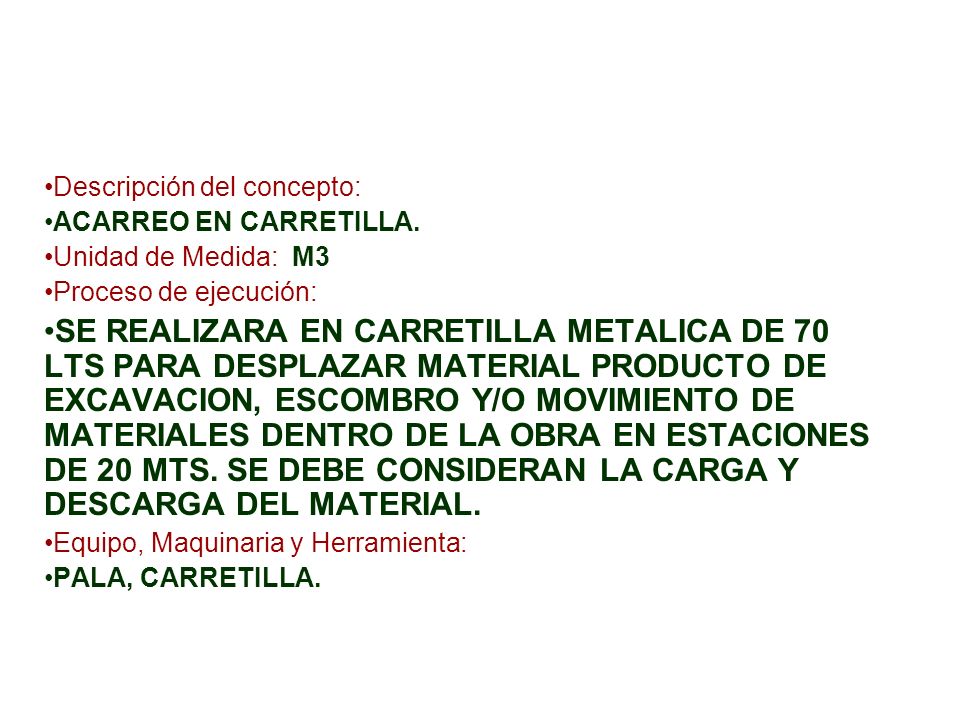

16 Descripción del concepto:
ACARREO EN CARRETILLA. Unidad de Medida: M3 Proceso de ejecución: SE REALIZARA EN CARRETILLA METALICA DE 70 LTS PARA DESPLAZAR MATERIAL PRODUCTO DE EXCAVACION, ESCOMBRO Y/O MOVIMIENTO DE MATERIALES DENTRO DE LA OBRA EN ESTACIONES DE 20 MTS. SE DEBE CONSIDERAN LA CARGA Y DESCARGA DEL MATERIAL. Equipo, Maquinaria y Herramienta: PALA, CARRETILLA.

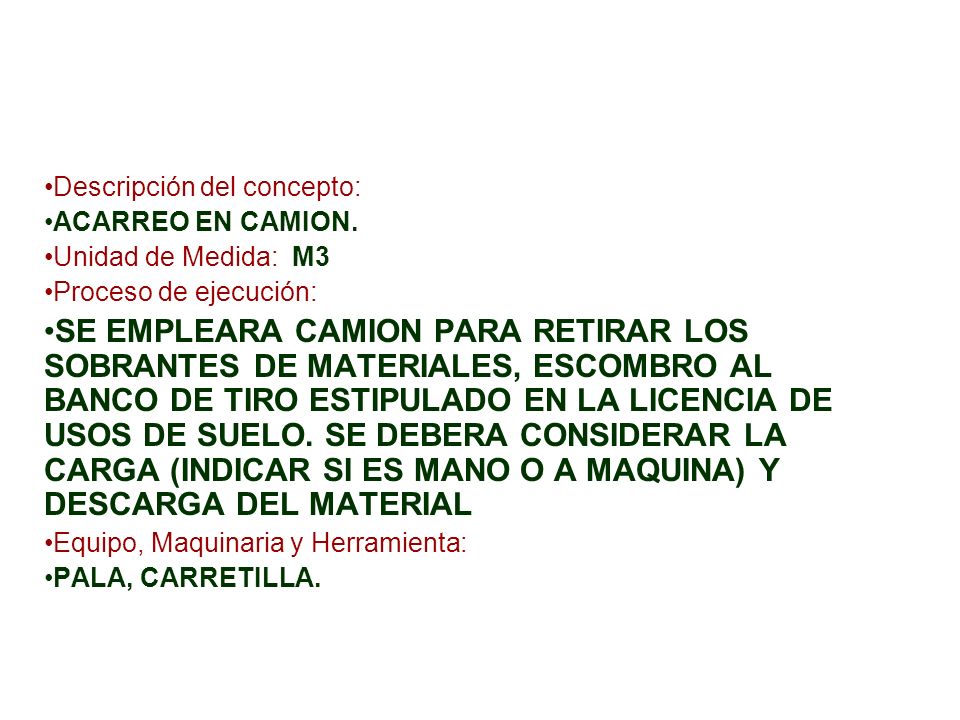

17 Descripción del concepto:
ACARREO EN CAMION. Unidad de Medida: M3 Proceso de ejecución: SE EMPLEARA CAMION PARA RETIRAR LOS SOBRANTES DE MATERIALES, ESCOMBRO AL BANCO DE TIRO ESTIPULADO EN LA LICENCIA DE USOS DE SUELO. SE DEBERA CONSIDERAR LA CARGA (INDICAR SI ES MANO O A MAQUINA) Y DESCARGA DEL MATERIAL Equipo, Maquinaria y Herramienta: PALA, CARRETILLA.

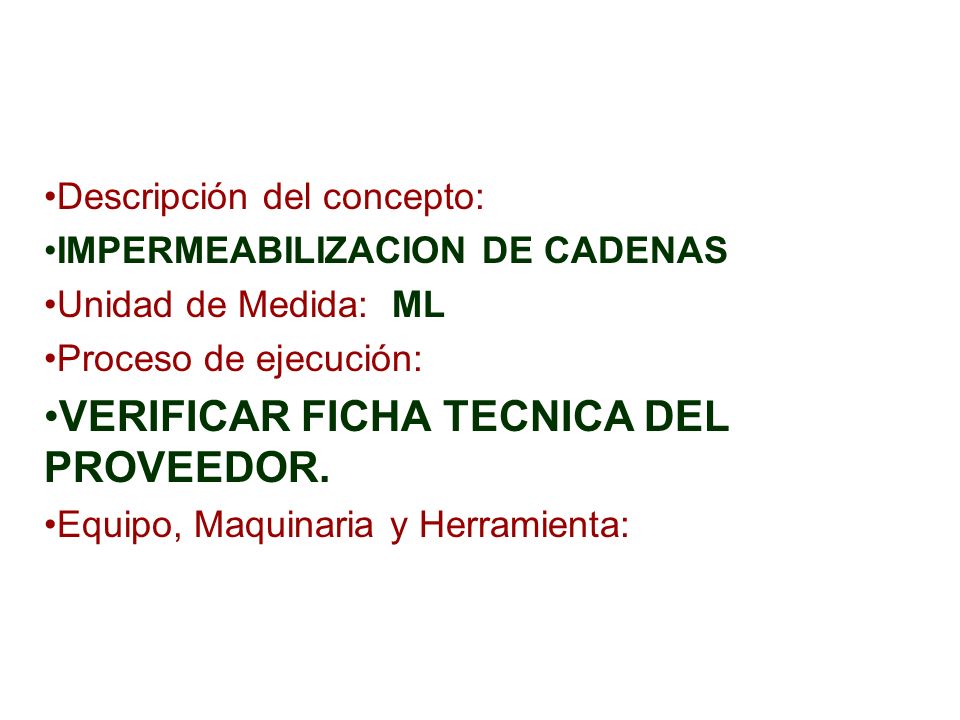

18 VERIFICAR FICHA TECNICA DEL PROVEEDOR.
Descripción del concepto: IMPERMEABILIZACION DE CADENAS Unidad de Medida: ML Proceso de ejecución: VERIFICAR FICHA TECNICA DEL PROVEEDOR. Equipo, Maquinaria y Herramienta:

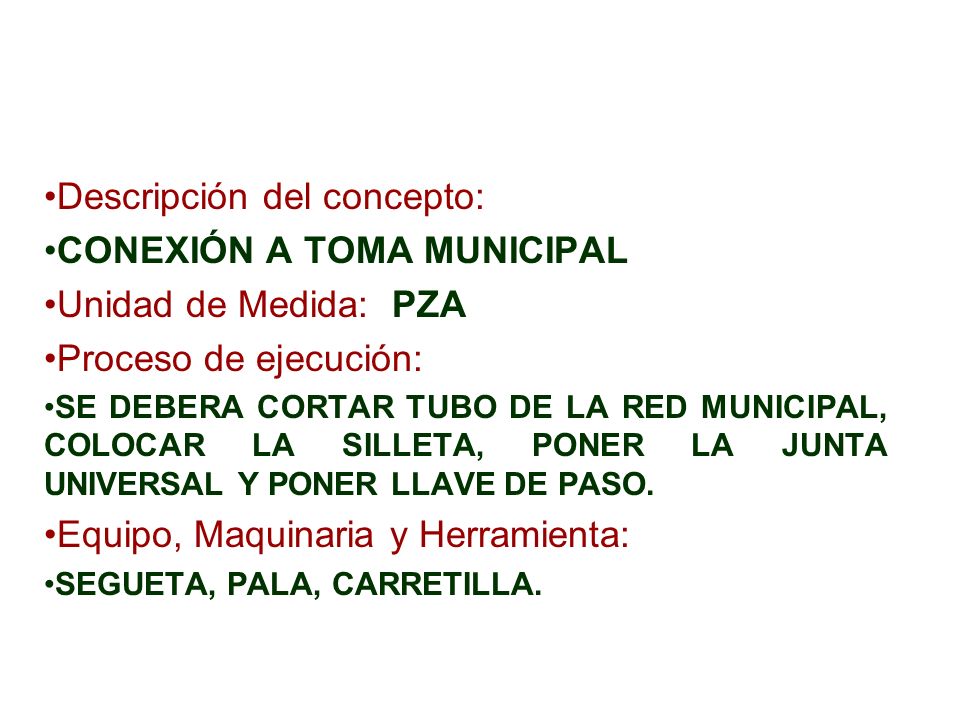

19 Descripción del concepto: CONEXIÓN A TOMA MUNICIPAL
Unidad de Medida: PZA Proceso de ejecución: SE DEBERA CORTAR TUBO DE LA RED MUNICIPAL, COLOCAR LA SILLETA, PONER LA JUNTA UNIVERSAL Y PONER LLAVE DE PASO. Equipo, Maquinaria y Herramienta: SEGUETA, PALA, CARRETILLA.

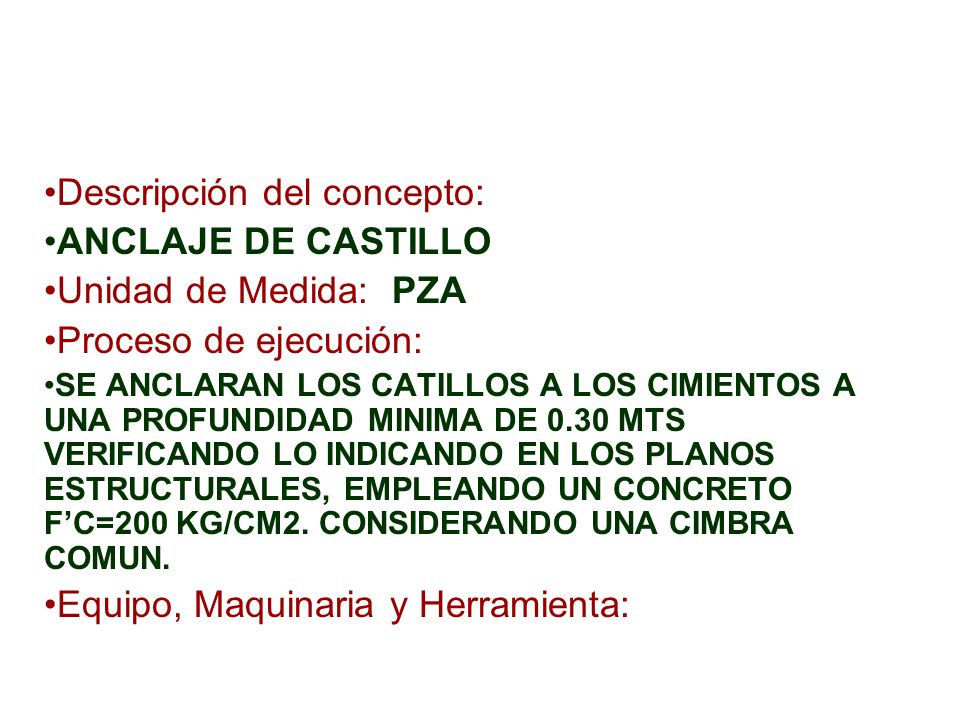

20 Descripción del concepto: ANCLAJE DE CASTILLO Unidad de Medida: PZA
Proceso de ejecución: SE ANCLARAN LOS CATILLOS A LOS CIMIENTOS A UNA PROFUNDIDAD MINIMA DE 0.30 MTS VERIFICANDO LO INDICANDO EN LOS PLANOS ESTRUCTURALES, EMPLEANDO UN CONCRETO F’C=200 KG/CM2. CONSIDERANDO UNA CIMBRA COMUN. Equipo, Maquinaria y Herramienta:

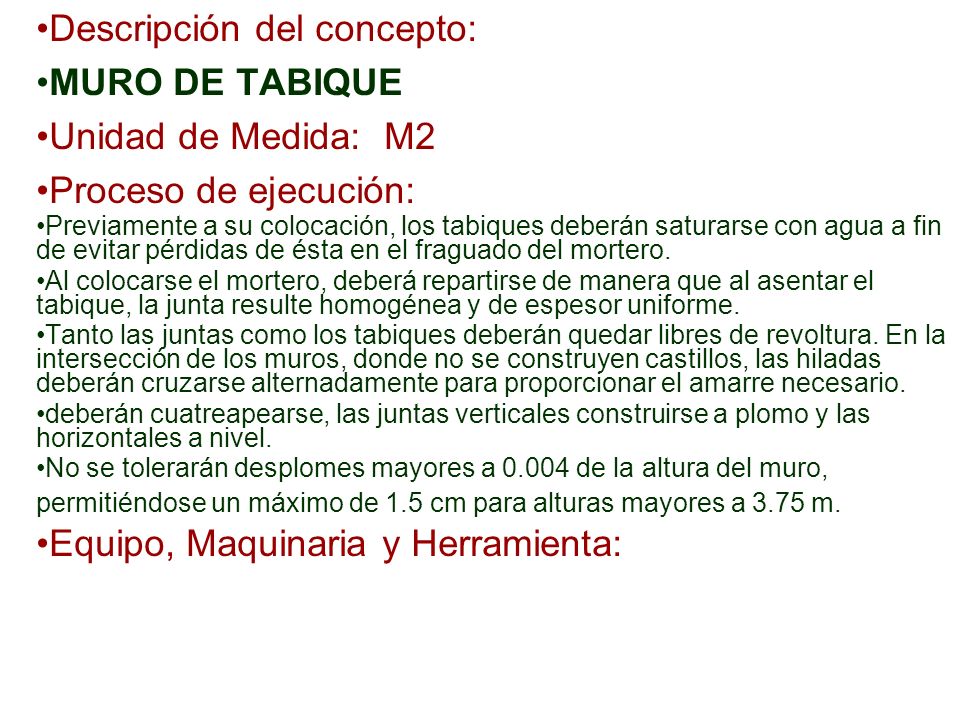

21 Descripción del concepto: MURO DE TABIQUE Unidad de Medida: M2
Proceso de ejecución: Previamente a su colocación, los tabiques deberán saturarse con agua a fin de evitar pérdidas de ésta en el fraguado del mortero. Al colocarse el mortero, deberá repartirse de manera que al asentar el tabique, la junta resulte homogénea y de espesor uniforme. Tanto las juntas como los tabiques deberán quedar libres de revoltura. En la intersección de los muros, donde no se construyen castillos, las hiladas deberán cruzarse alternadamente para proporcionar el amarre necesario. deberán cuatreapearse, las juntas verticales construirse a plomo y las horizontales a nivel. No se tolerarán desplomes mayores a de la altura del muro, permitiéndose un máximo de 1.5 cm para alturas mayores a 3.75 m. Equipo, Maquinaria y Herramienta:

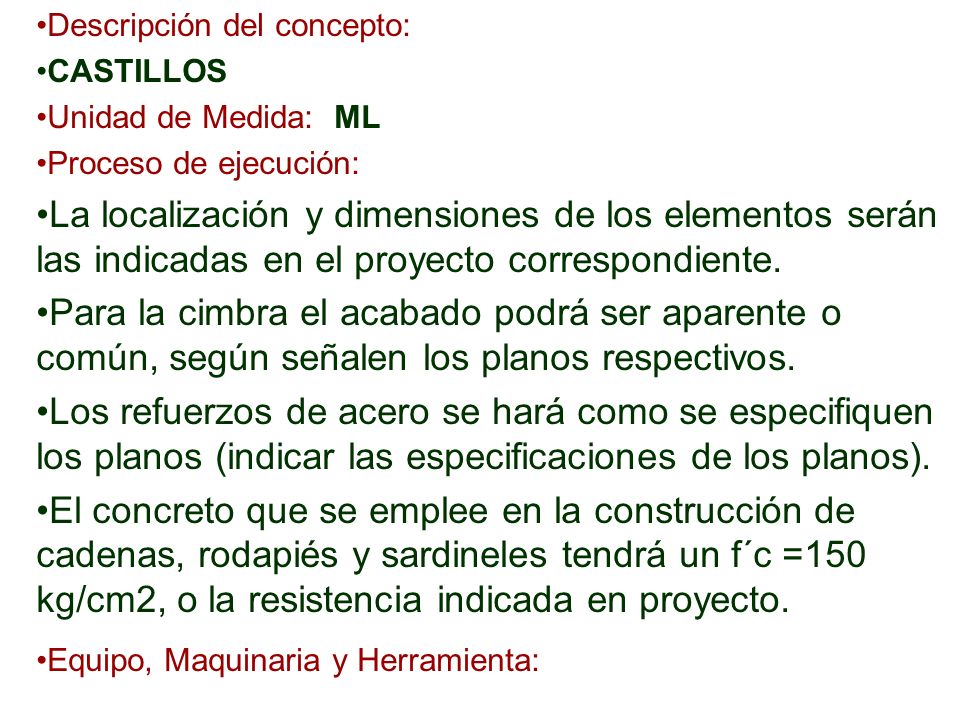

22 Descripción del concepto:
CASTILLOS Unidad de Medida: ML Proceso de ejecución: La localización y dimensiones de los elementos serán las indicadas en el proyecto correspondiente. Para la cimbra el acabado podrá ser aparente o común, según señalen los planos respectivos. Los refuerzos de acero se hará como se especifiquen los planos (indicar las especificaciones de los planos). El concreto que se emplee en la construcción de cadenas, rodapiés y sardineles tendrá un f´c =150 kg/cm2, o la resistencia indicada en proyecto. Equipo, Maquinaria y Herramienta:

23 Descripción del concepto:
ELEMENTOS DE CONCRETO ARMADO Unidad de Medida: Proceso de ejecución: PARA ACEROS: A menos que el proyecto indique otra cosa, los dobleces se sujetarán a los siguientes requisitos: Los dobleces tendrán un diámetro igual o mayor a 4 diámetros de la varilla. Los ganchos de anclajes, deberán tener una vuelta semicircular y una extensión de por lo menos 10 diámetros de la varilla, o bien una vuelta de 90 grados, y una extensión de 10 diámetros. Para anclajes de estribos, una vuelta a 135º, más una extensión de 10 diámetros. La longitud del doblez en este último caso, será de 9.5 cm para varillas del Nº 3; 13 cm para el Nº 4 y 16 cm para el Nº 5. Se deberán verificar los planos estructurales para determinar los armados de cada elemento. Equipo, Maquinaria y Herramienta:

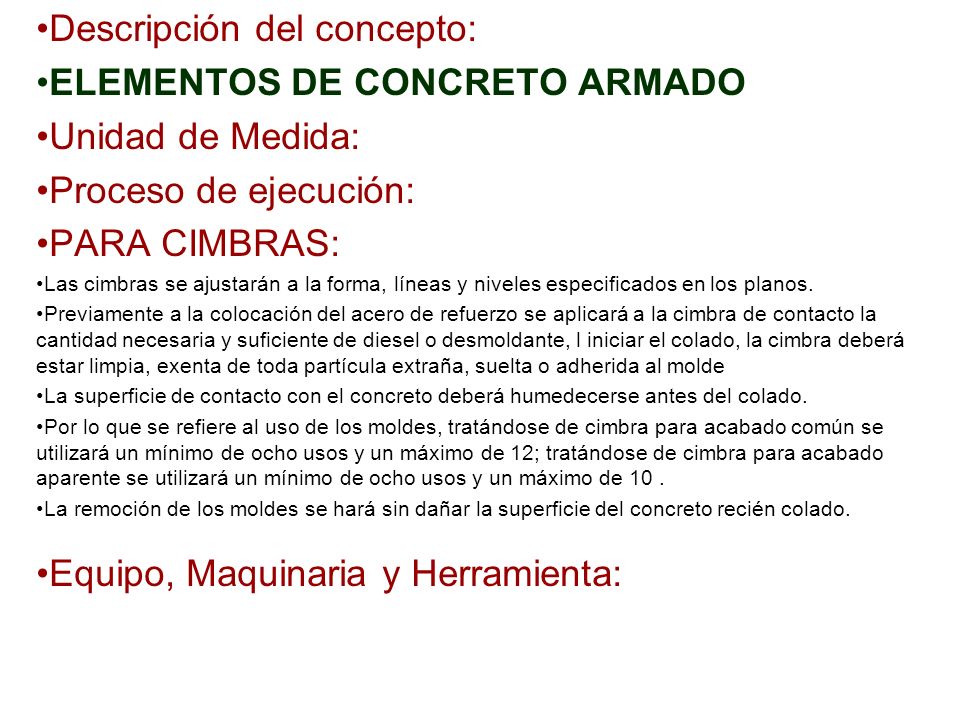

24 Descripción del concepto: ELEMENTOS DE CONCRETO ARMADO
Unidad de Medida: Proceso de ejecución: PARA CIMBRAS: Las cimbras se ajustarán a la forma, líneas y niveles especificados en los planos. Previamente a la colocación del acero de refuerzo se aplicará a la cimbra de contacto la cantidad necesaria y suficiente de diesel o desmoldante, l iniciar el colado, la cimbra deberá estar limpia, exenta de toda partícula extraña, suelta o adherida al molde La superficie de contacto con el concreto deberá humedecerse antes del colado. Por lo que se refiere al uso de los moldes, tratándose de cimbra para acabado común se utilizará un mínimo de ocho usos y un máximo de 12; tratándose de cimbra para acabado aparente se utilizará un mínimo de ocho usos y un máximo de 10 . La remoción de los moldes se hará sin dañar la superficie del concreto recién colado. Equipo, Maquinaria y Herramienta:

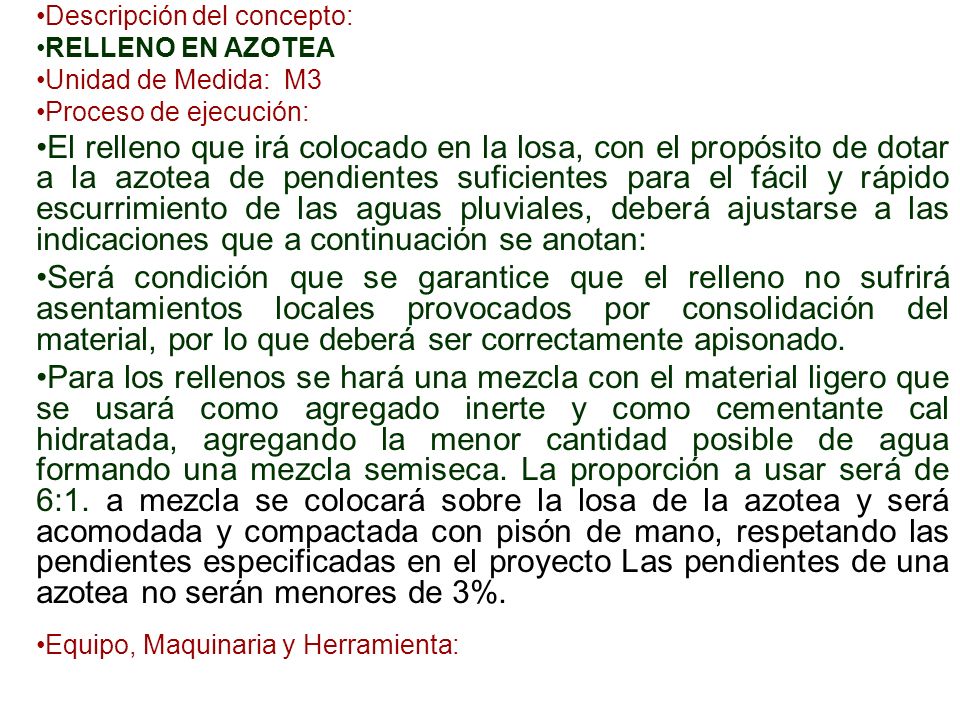

25 Descripción del concepto:
RELLENO EN AZOTEA Unidad de Medida: M3 Proceso de ejecución: El relleno que irá colocado en la losa, con el propósito de dotar a la azotea de pendientes suficientes para el fácil y rápido escurrimiento de las aguas pluviales, deberá ajustarse a las indicaciones que a continuación se anotan: Será condición que se garantice que el relleno no sufrirá asentamientos locales provocados por consolidación del material, por lo que deberá ser correctamente apisonado. Para los rellenos se hará una mezcla con el material ligero que se usará como agregado inerte y como cementante cal hidratada, agregando la menor cantidad posible de agua formando una mezcla semiseca. La proporción a usar será de 6:1. a mezcla se colocará sobre la losa de la azotea y será acomodada y compactada con pisón de mano, respetando las pendientes especificadas en el proyecto Las pendientes de una azotea no serán menores de 3%. Equipo, Maquinaria y Herramienta:

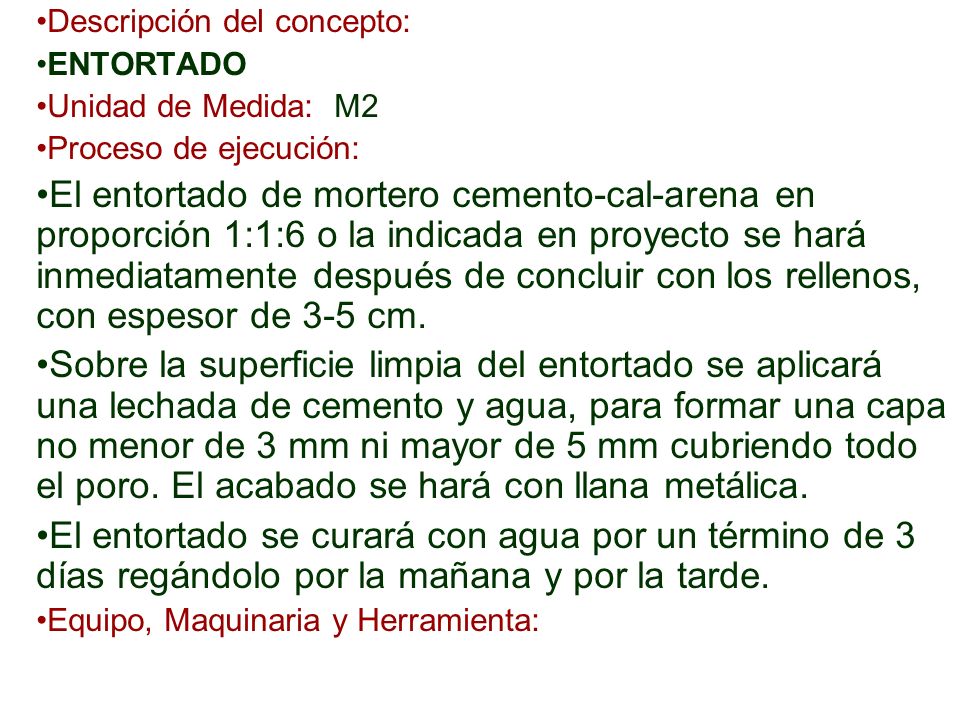

26 Descripción del concepto:
ENTORTADO Unidad de Medida: M2 Proceso de ejecución: El entortado de mortero cemento-cal-arena en proporción 1:1:6 o la indicada en proyecto se hará inmediatamente después de concluir con los rellenos, con espesor de 3-5 cm. Sobre la superficie limpia del entortado se aplicará una lechada de cemento y agua, para formar una capa no menor de 3 mm ni mayor de 5 mm cubriendo todo el poro. El acabado se hará con llana metálica. El entortado se curará con agua por un término de 3 días regándolo por la mañana y por la tarde. Equipo, Maquinaria y Herramienta:

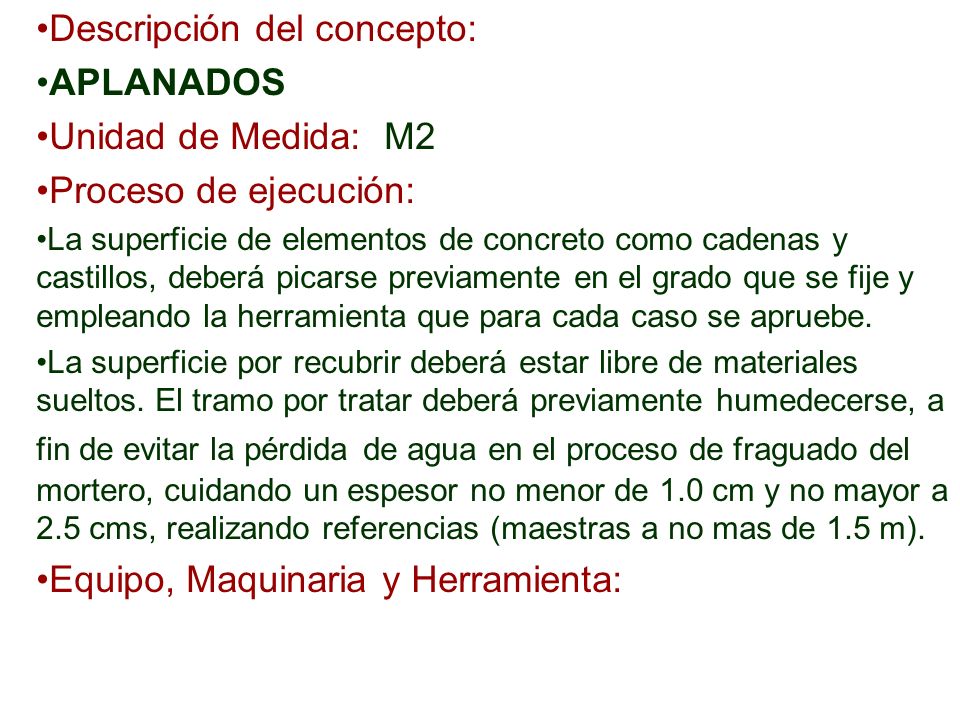

27 Descripción del concepto: APLANADOS Unidad de Medida: M2
Proceso de ejecución: La superficie de elementos de concreto como cadenas y castillos, deberá picarse previamente en el grado que se fije y empleando la herramienta que para cada caso se apruebe. La superficie por recubrir deberá estar libre de materiales sueltos. El tramo por tratar deberá previamente humedecerse, a fin de evitar la pérdida de agua en el proceso de fraguado del mortero, cuidando un espesor no menor de 1.0 cm y no mayor a 2.5 cms, realizando referencias (maestras a no mas de 1.5 m). Equipo, Maquinaria y Herramienta:
