BLOQUE TEMATICO 1 UNIDAD TEMATICA 3 LECCION 9 LOSAS

Presentación del tema: "BLOQUE TEMATICO 1 UNIDAD TEMATICA 3 LECCION 9 LOSAS"— Transcripción de la presentación:

1 BLOQUE TEMATICO 1 UNIDAD TEMATICA 3 LECCION 9 LOSAS

2 Introducción Se denominan losas o placas a todo elemento de cimentación cuyas dimensiones en planta sean muy grandes comparadas con su espesor y que, en general, definen un plano sobre el que apoyan los pilares o muros del edificio. Las losas o placas son como una gran zapata que abarca toda la superficie cubierta por el edificio. Las losas trabajan en una dirección y las placas trabajan en dos direcciones.

3 Campo de aplicación La cimentación por losa es buena cuando:
La construcción posee una superficie pequeña en relación al volumen (rascacielos La superficie de cimentación mediante zapatas aisladas supera el 50% de la superficie del solar. La capacidad portante del terreno es pequeña y la edificación proyectada sea importante, resultando zapatas de gran tamaño (del orden de 4x4 m). Las zapatas aisladas o cimentaciones corridas no son suficientes para la transmisión de la carga al terreno. El terreno de asiento es flojo y de gran espesor y los pilotes a colocar serían exageradamente largos.

4 CRITERIOS DE DISEÑO Y FORMA
El diseño de la losa puede ser continuo, con un mismo espesor, de sección constante; o también, una losa más delgada con refuerzos en los apoyos de los pilares mediante capiteles. Pueden ser también vigas longitudinales y transversales que enlazan los apoyos portantes que soportan una losa más delgada. La cimentación en losa debe tener un canto mínimo de 30 cm. sobre la base del hormigón de limpieza. Aunque habitualmente las losas tienen unos cantos que van desde 50 a 120 cm. según el tipo de edificio que soportan. Normalmente en edificaciones las losas de cimentación se construyen de canto constante por economía, facilidad de encofrado y de colocación de ferralla. Cuanto más rígida sea la losa más homogénea será la respuesta del suelo. Es por ello y por problemas de punzonamiento que en una losa tiene importancia fundamental su canto, el cual y como orden de magnitud se Siendo K una constante que varía, según la carga, entre 10 y 20 cm.

5 Luces Las luces entre pilares no deben ser muy diferentes y las cargas no deben variar en más del 50% de unos pilares a otros. Debe evitarse construir losas con pilares ubicados en su perímetro, por cuanto se somete a la losa a grandes esfuerzos de punzonamiento y torsión, siendo preferible optar siempre por losas voladas. Juntas estructurales No deben construirse losas de gran longitud Sin disponer de juntas intermedias. Máxima longitud m sin juntas. Si en el edificio hay zonas cargadas muy desigualmente deben realizarse losas separadas mediante juntas.

6 Condiciones de borde El bulbo de presiones en las losas es muy importante ya que podría ocurrir que el fallo del terreno debajo de una losa o placa de cimentación se produjese por corrimiento del terreno, que fluye alrededor de ella. Para evitarlo es conveniente adoptar una de las dos soluciones siguientes: a) Que la placa vuelve alrededor de la línea de fachada del edificio. b) Si no es posible la solución anterior, se recurre a crear un zuncho perimetral, de mayor canto que la losa, que impida ese corrimiento del terreno.

7 Ejemplos de bordes en losas

8 Refuerzos y nervaduras. Su disposición
Atendiendo a sus condiciones geométricas, las losas o placas las podemos agrupar del siguiente modo: De canto uniforme Con refuerzos Con nervaduras Las losas de canto uniforme son las que tienen el mismo espesor en toda su superficie. Suelen utilizarse cuando las luces entre pilares y las cargas no sean excesivamente grandes.

9 Cuando necesitamos más canto por tratarse se cargas muy importantes y
queremos economizar hormigón, podemos recurrir al empleo de losas con refuerzos en zona de pilares.. El refuerzo por parte inferior de la losa no necesita encofrado y además tiene la ventaja de que queda uniforme la superficie superior de la losa. El refuerzo por parte superior de la losa, aparte de necesitar encofrado, tiene el inconveniente de que haría falta un forjado o material de relleno para nivelar la superficie superior.

10 En las losas nervadas se refuerza la linealidad entre los pilares a través de
Unos nervios o vigas y soluciona los problemas producidos por cargas importantes . Si la luz entre los pilares es muy grande, conviene colocar unos nervios de Rigidización intermedios, para evitar el pandeo de la losa o placa. Las losas nervadas se utilizan con mucha frecuencia cuando las luces entre pilares y las cargas sean bastante importantes. Al construir los nervios de la misma conseguimos disminuir la cantidad de hormigón necesaria y tener gran canto para apoyo de los pilares.

11 Ejecución de la obra

12 Excavación y hormigón de limpieza
Después del replanteo, se inicia la excavación con una retroexcavadora con cuchara si fuese terreno de tránsito y en terreno rocoso o conglomerado se emplea martillo. Cuando se llega al fondo de la excavación, se realiza la nivelación y se comprueba si el terreno es el previsto para cimentar. Las dimensiones de la losa serán las indicadas en los planos con una tolerancia de 5 cm. Se procede a la limpieza del fondo, eliminando materiales sueltos para lograr una superficie plana y horizontal. Se colocan clavos ubicados uniformemente sobre la superficie de la excavación marcando la cota del hormigón de limpieza que debe coincidir con la cota inferior de la losa. Si fuese necesario, a continuación se coloca el encofrado lateral correspondiente comprobando dimensiones y pendientes. Luego se coloca un hormigón de limpieza nivelando el fondo de excavación para dejarlo preparado para la colocación de la armadura.

13 Armaduras: Elaboración y Colocación Las armaduras se preparan
previamente de acuerdo a los planos del proyecto. Se colocan con las separaciones correspondientes y los recubrimientos consignados en el proyecto, verificando la disposición correcta, en especial las esperas para efectuar los solapes. Marcar sobre la armadura principal, la posición de las barras de reparto antes de su colocación. Se emplearán separadores de las dimensiones adecuadas para respetar los recubrimientos indicados en el proyecto, de acuerdo a lo indicado en EHE. Para piezas hormigonadas contra el terreno, se realizará un recubrimiento mínimo de 7 cm. Se cuidaran las longitudes mínimas de anclajes y solapes de esperas, las mismas se ajustarán a la normativa en vigor EHE. Si las esperas llevan tiempo expuestas a la intemperie, serán limpiadas y revisadas para comprobar su buen estado de conservación. Para obtener la rigidez necesaria, se realizará el atado de las armaduras a fin de impedir movimientos durante el hormigonado y se dispondrán rigidizadores y pates para mantener la separación entre parrillas, debiendo controlar que los recubrimientos sean los correctos.

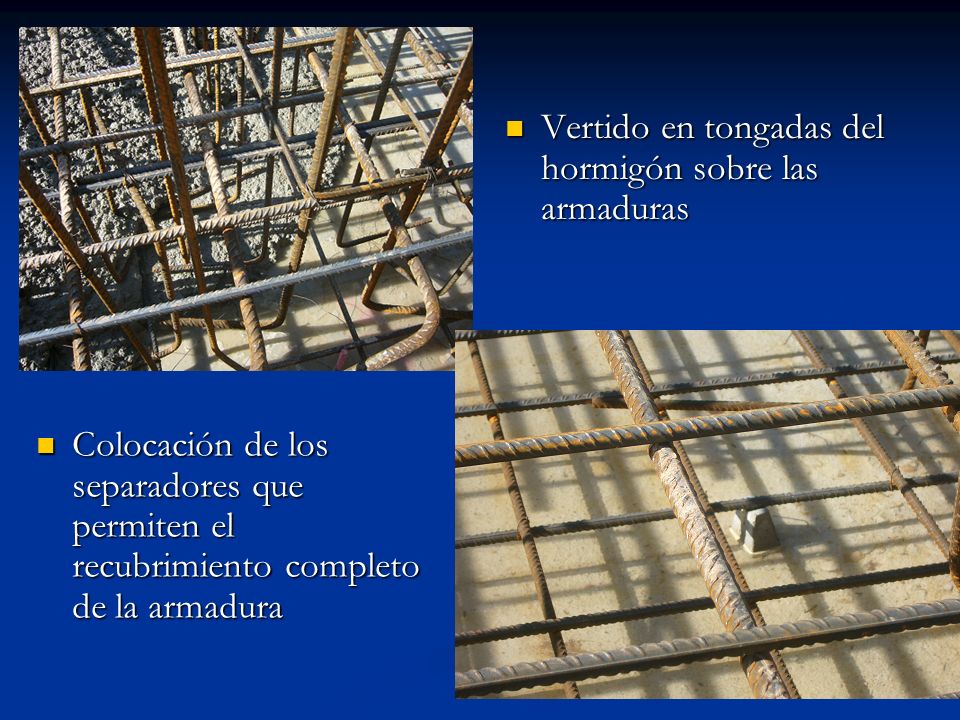

14 Vertido en tongadas del hormigón sobre las armaduras
Colocación de los separadores que permiten el recubrimiento completo de la armadura

15 El Hormigonado Ya comprobada la colocación de la ferralla, se realiza el replanteo de la cota de hormigonado colocando marcas de pintura o barras de acero laterales. Para facilitar la nivelación de la superficie de hormigón, se disponen cuerdas entre las marcas indicadas. Se limpia la zona quitando suciedades y materiales sueltos. La puesta en obra se efectúa con bomba o grúa con cubilote. El hormigón se vierte en forma directa desde una altura menor o igual a 1,5 m. evitando la segregación y tomando las precauciones correspondientes en tiempos de mucho frío o calor. Debe cuidarse que con el vertido no se produzcan desplazamientos de encofrados o armaduras, evitando la formación de juntas, coqueras y planos de debilidad en estas secciones. El hormigón se coloca de modo continuo o en capas, con esperas de manera que cuando se coloca una capa, la anterior aún debe presentar estado plástico para impedir la formación de junta fría. La compactación se realiza con vibradores de aguja, cuidando que la aguja se introduzca en la masa vertical, en forma rápida y profunda y debe extraerse lentamente y a velocidad constante. Se compacta en tongadas no mayores a 60 cm.; cuando se hormigona por tongadas, la aguja del vibrador penetrará en la capa inferior unos 10 a 15 cm.

16 Vertido del hormigón Vibrado del hormigón

17 El curado se realiza en toda la superficie expuesta por riego de agua
Juntas Las juntas de hormigonado se preveen en el proyecto. Cuando aparece alguna junta no prevista, debe ejecutarse normalmente en la dirección de esfuerzos máximos, y si no se puede realizar, se formará con ella el mayor ángulo que sea posible lograr. Curado El curado se realiza en toda la superficie expuesta por riego de agua durante 7 días o con un líquido especial de curado. Se efectúa inmediatamente después de finalizado el vibrado y enrasado final para evitar la formación de fisuras de retracción plástica con la pérdida de humedad. Los paramentos encofrados Se curan inmediatamente después del desencofrado.

18 Cambio de espesor

19 Cambio de nivel

20 Foso de ascensor En el caso de encontrarse el nivel freático actuando sobre el foso, llevará un enlucido interior de impermeabilización con algún producto especial de reconocida solvencia. El armado de fondo y los laterales del foso de ascensor deben comprobarse en función de sus dimensiones. Se recomienda emplear como diámetro mínimo Ø 12, a una separación mínima igual a la de la losa.

21 Arqueta
