1 INSTALACIONES Eléctricas – 2º Parte

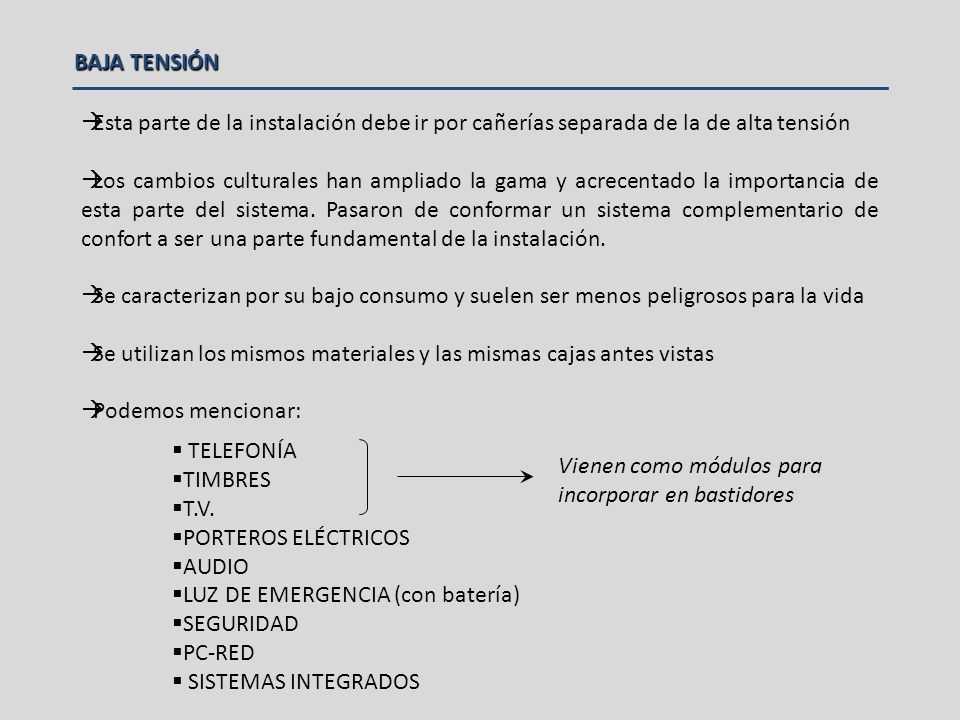

2 BAJA TENSIÓN Esta parte de la instalación debe ir por cañerías separada de la de alta tensión Los cambios culturales han ampliado la gama y acrecentado la importancia de esta parte del sistema. Pasaron de conformar un sistema complementario de confort a ser una parte fundamental de la instalación. Se caracterizan por su bajo consumo y suelen ser menos peligrosos para la vida Se utilizan los mismos materiales y las mismas cajas antes vistas Podemos mencionar: TELEFONÍA TIMBRES T.V. PORTEROS ELÉCTRICOS AUDIO LUZ DE EMERGENCIA (con batería) SEGURIDAD PC-RED SISTEMAS INTEGRADOS Vienen como módulos para incorporar en bastidores

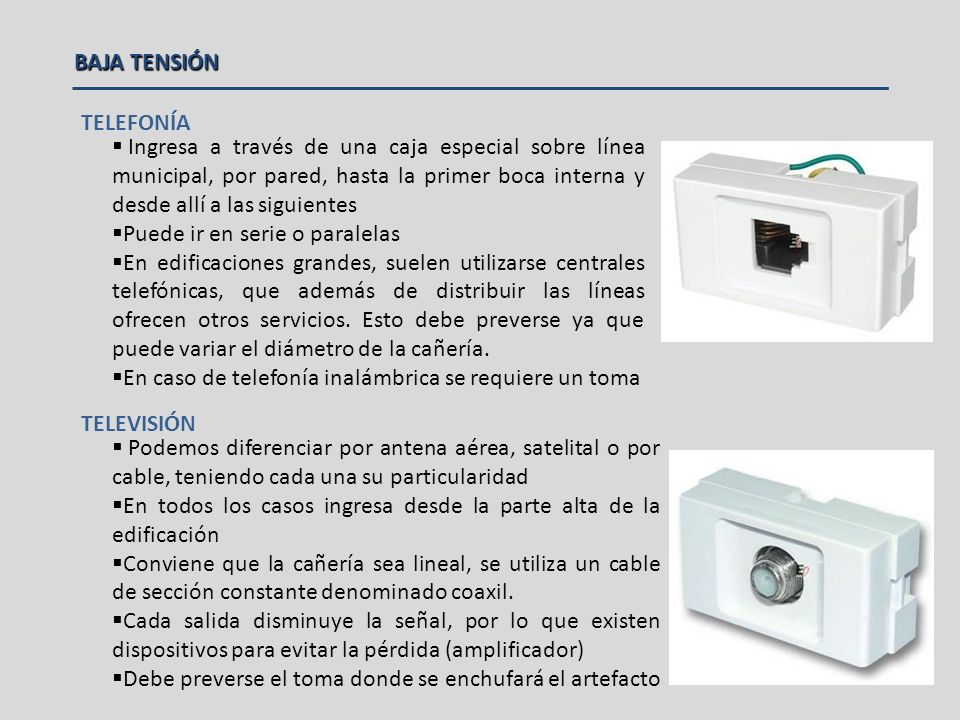

3 BAJA TENSIÓN Ingresa a través de una caja especial sobre línea municipal, por pared, hasta la primer boca interna y desde allí a las siguientes Puede ir en serie o paralelas En edificaciones grandes, suelen utilizarse centrales telefónicas, que además de distribuir las líneas ofrecen otros servicios. Esto debe preverse ya que puede variar el diámetro de la cañería. En caso de telefonía inalámbrica se requiere un toma TELEFONÍA Podemos diferenciar por antena aérea, satelital o por cable, teniendo cada una su particularidad En todos los casos ingresa desde la parte alta de la edificación Conviene que la cañería sea lineal, se utiliza un cable de sección constante denominado coaxil. Cada salida disminuye la señal, por lo que existen dispositivos para evitar la pérdida (amplificador) Debe preverse el toma donde se enchufará el artefacto TELEVISIÓN

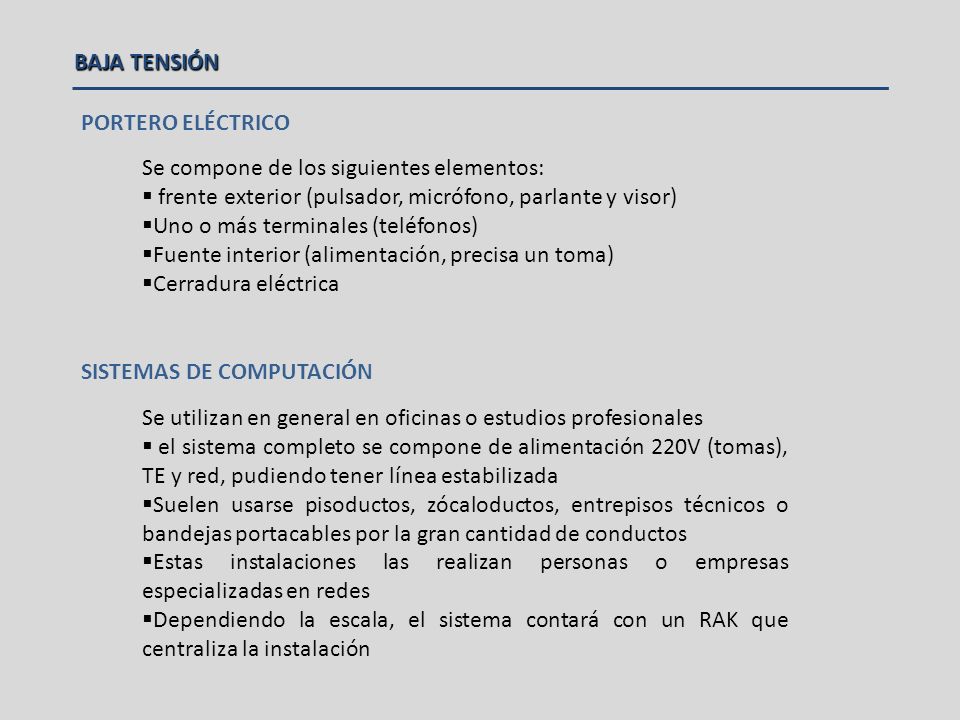

4 BAJA TENSIÓN Se compone de los siguientes elementos: frente exterior (pulsador, micrófono, parlante y visor) Uno o más terminales (teléfonos) Fuente interior (alimentación, precisa un toma) Cerradura eléctrica PORTERO ELÉCTRICO Se utilizan en general en oficinas o estudios profesionales el sistema completo se compone de alimentación 220V (tomas), TE y red, pudiendo tener línea estabilizada Suelen usarse pisoductos, zócaloductos, entrepisos técnicos o bandejas portacables por la gran cantidad de conductos Estas instalaciones las realizan personas o empresas especializadas en redes Dependiendo la escala, el sistema contará con un RAK que centraliza la instalación SISTEMAS DE COMPUTACIÓN

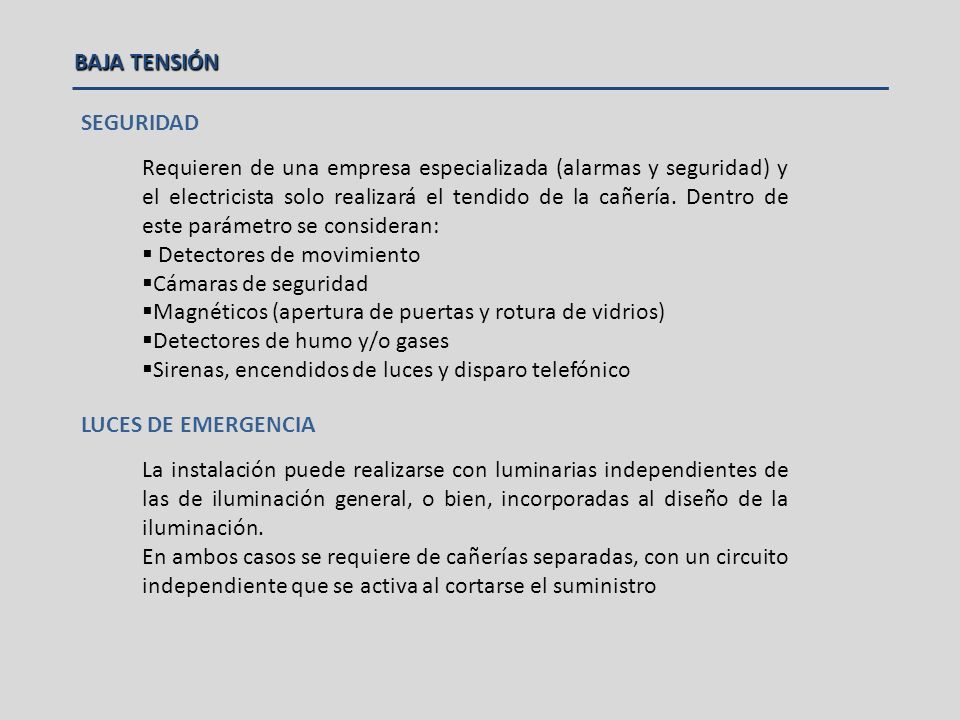

5 BAJA TENSIÓN Requieren de una empresa especializada (alarmas y seguridad) y el electricista solo realizará el tendido de la cañería. Dentro de este parámetro se consideran: Detectores de movimiento Cámaras de seguridad Magnéticos (apertura de puertas y rotura de vidrios) Detectores de humo y/o gases Sirenas, encendidos de luces y disparo telefónico SEGURIDAD La instalación puede realizarse con luminarias independientes de las de iluminación general, o bien, incorporadas al diseño de la iluminación. En ambos casos se requiere de cañerías separadas, con un circuito independiente que se activa al cortarse el suministro LUCES DE EMERGENCIA

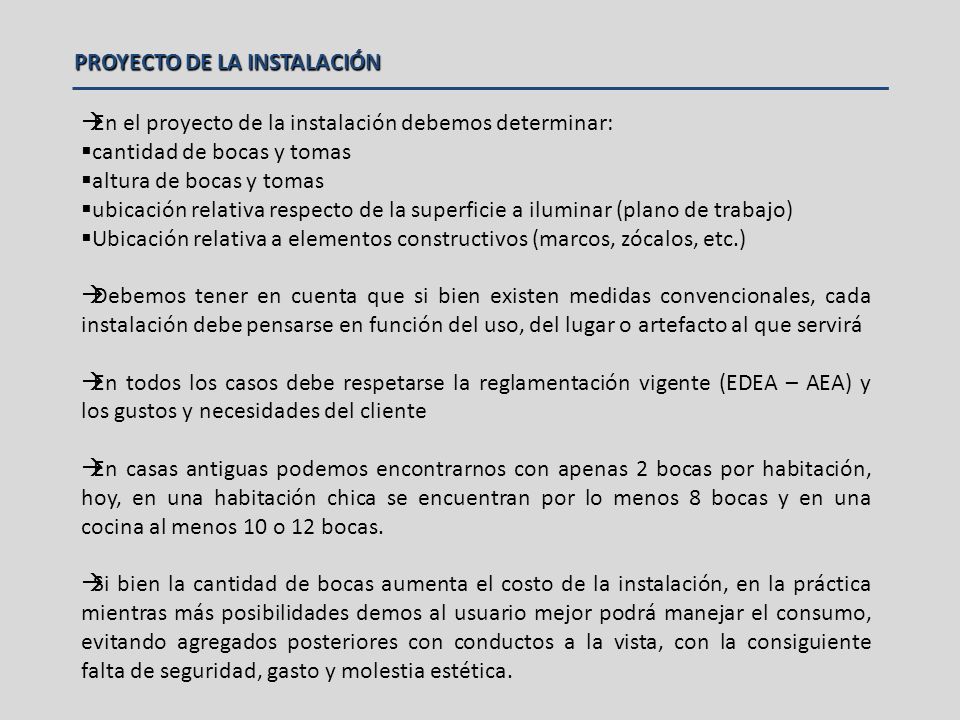

6 PROYECTO DE LA INSTALACIÓN En el proyecto de la instalación debemos determinar: cantidad de bocas y tomas altura de bocas y tomas ubicación relativa respecto de la superficie a iluminar (plano de trabajo) Ubicación relativa a elementos constructivos (marcos, zócalos, etc.) Debemos tener en cuenta que si bien existen medidas convencionales, cada instalación debe pensarse en función del uso, del lugar o artefacto al que servirá En todos los casos debe respetarse la reglamentación vigente (EDEA – AEA) y los gustos y necesidades del cliente En casas antiguas podemos encontrarnos con apenas 2 bocas por habitación, hoy, en una habitación chica se encuentran por lo menos 8 bocas y en una cocina al menos 10 o 12 bocas. Si bien la cantidad de bocas aumenta el costo de la instalación, en la práctica mientras más posibilidades demos al usuario mejor podrá manejar el consumo, evitando agregados posteriores con conductos a la vista, con la consiguiente falta de seguridad, gasto y molestia estética.

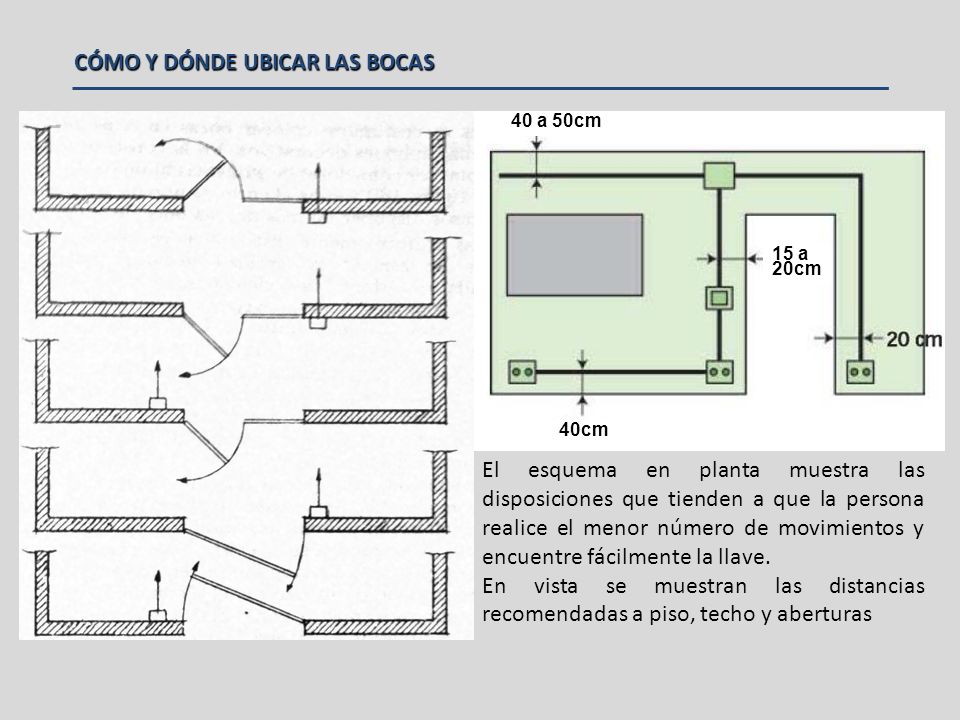

7 CÓMO Y DÓNDE UBICAR LAS BOCAS El esquema en planta muestra las disposiciones que tienden a que la persona realice el menor número de movimientos y encuentre fácilmente la llave. En vista se muestran las distancias recomendadas a piso, techo y aberturas 40cm 15 a 20cm 40 a 50cm

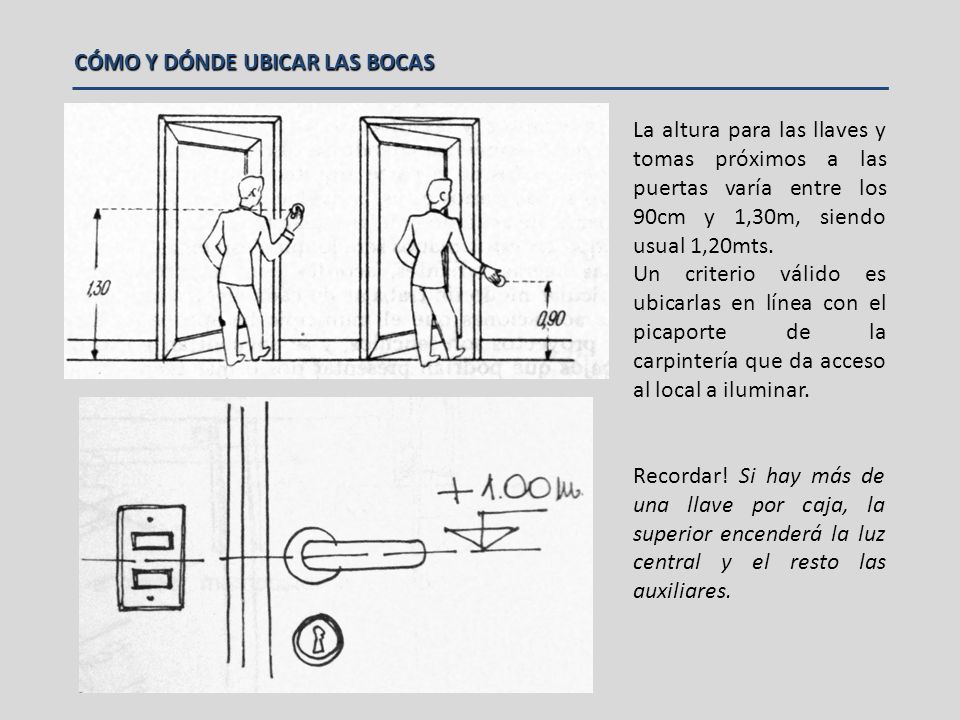

8 CÓMO Y DÓNDE UBICAR LAS BOCAS La altura para las llaves y tomas próximos a las puertas varía entre los 90cm y 1,30m, siendo usual 1,20mts. Un criterio válido es ubicarlas en línea con el picaporte de la carpintería que da acceso al local a iluminar. Recordar! Si hay más de una llave por caja, la superior encenderá la luz central y el resto las auxiliares.

9 INSTALACIÓN ELÉCTRICA EN COCINA Y LAVADERO En una cocina encontramos gran cantidad de electrodomésticos que requieren un toma de alimentación fijo, y otros para los que dispondremos tomas que pueden usarse alternadamente. Estos últimos deben guardar distancia de la mesada para evitar salpicaduras Además debemos prever las bocas para la iluminación del plano de trabajo. Lavarropas y/o lavavajillas Anafe eléctrico Horno empotrado Extractor/Campana Tomas

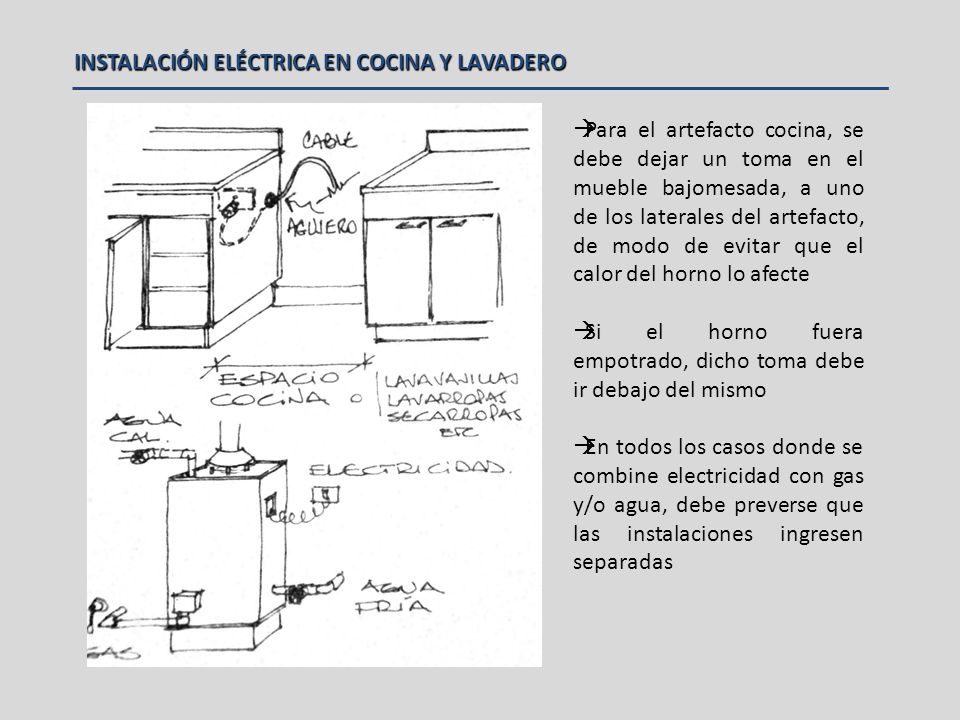

10 INSTALACIÓN ELÉCTRICA EN COCINA Y LAVADERO Para el artefacto cocina, se debe dejar un toma en el mueble bajomesada, a uno de los laterales del artefacto, de modo de evitar que el calor del horno lo afecte Si el horno fuera empotrado, dicho toma debe ir debajo del mismo En todos los casos donde se combine electricidad con gas y/o agua, debe preverse que las instalaciones ingresen separadas

11 INSTALACIÓN ELÉCTRICA EN COCINA Y LAVADERO En el caso de las heladeras, el toma podrá ubicarse en los laterales o en la parte superior. Así pueden desenchufarse rápidamente y la ficha no se recalienta. La altura depende del tamaño de la heladera, pero varía entre 1,30mts y 1,70mts Para microondas y extractores debemos tener las mismas consideraciones.

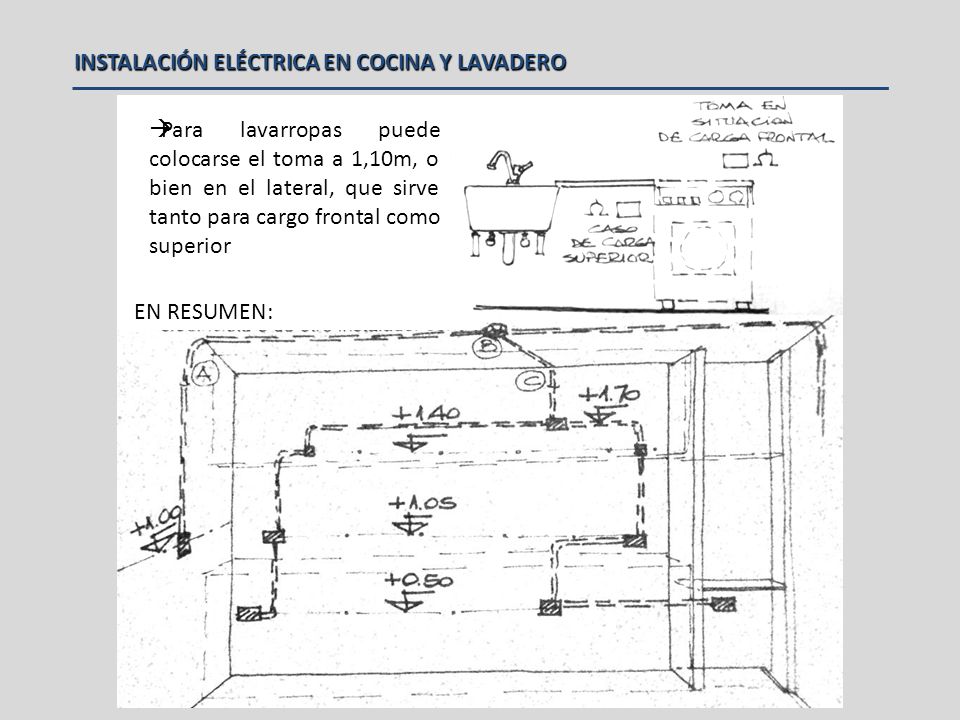

12 INSTALACIÓN ELÉCTRICA EN COCINA Y LAVADERO Para lavarropas puede colocarse el toma a 1,10m, o bien en el lateral, que sirve tanto para cargo frontal como superior EN RESUMEN:

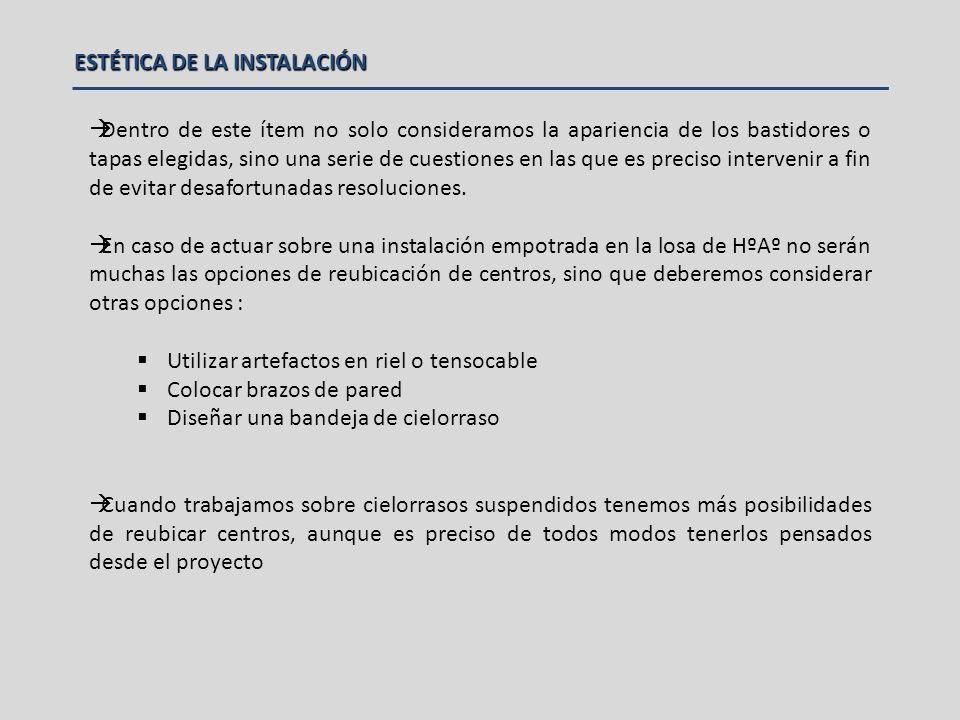

13 ESTÉTICA DE LA INSTALACIÓN Dentro de este ítem no solo consideramos la apariencia de los bastidores o tapas elegidas, sino una serie de cuestiones en las que es preciso intervenir a fin de evitar desafortunadas resoluciones. En caso de actuar sobre una instalación empotrada en la losa de HºAº no serán muchas las opciones de reubicación de centros, sino que deberemos considerar otras opciones : Utilizar artefactos en riel o tensocable Colocar brazos de pared Diseñar una bandeja de cielorraso Cuando trabajamos sobre cielorrasos suspendidos tenemos más posibilidades de reubicar centros, aunque es preciso de todos modos tenerlos pensados desde el proyecto

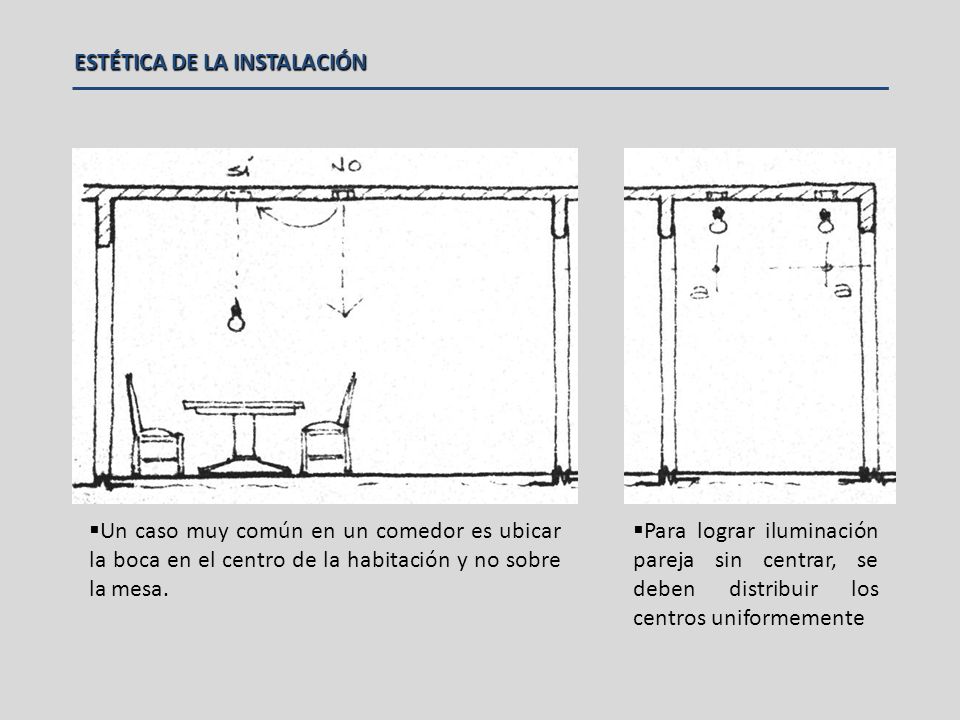

14 ESTÉTICA DE LA INSTALACIÓN Un caso muy común en un comedor es ubicar la boca en el centro de la habitación y no sobre la mesa. Para lograr iluminación pareja sin centrar, se deben distribuir los centros uniformemente

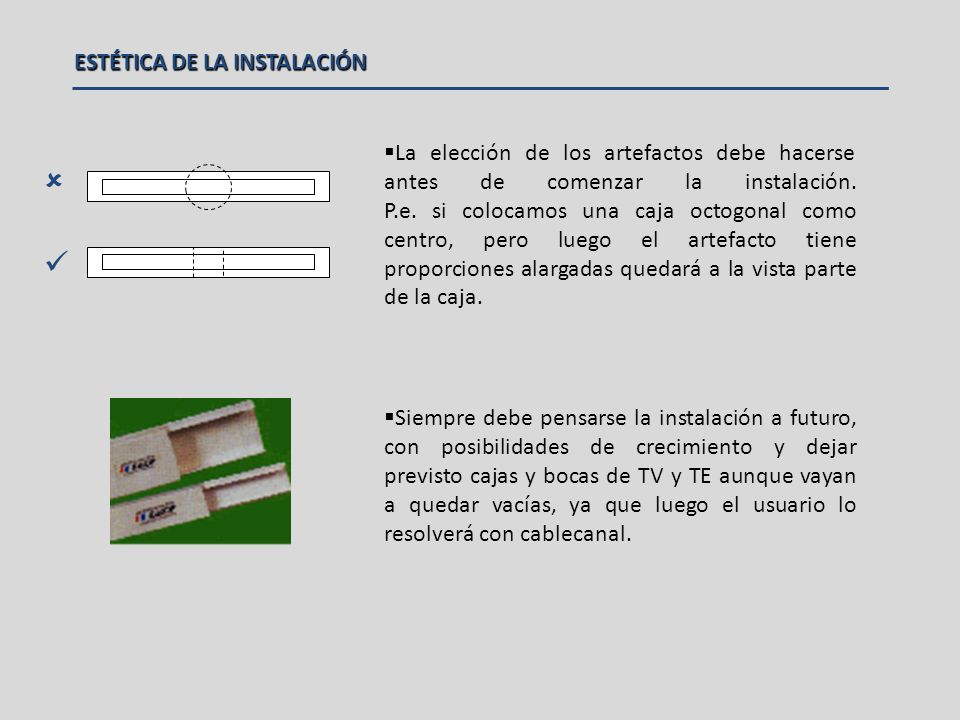

15 ESTÉTICA DE LA INSTALACIÓN La elección de los artefactos debe hacerse antes de comenzar la instalación. P.e. si colocamos una caja octogonal como centro, pero luego el artefacto tiene proporciones alargadas quedará a la vista parte de la caja. Siempre debe pensarse la instalación a futuro, con posibilidades de crecimiento y dejar previsto cajas y bocas de TV y TE aunque vayan a quedar vacías, ya que luego el usuario lo resolverá con cablecanal.

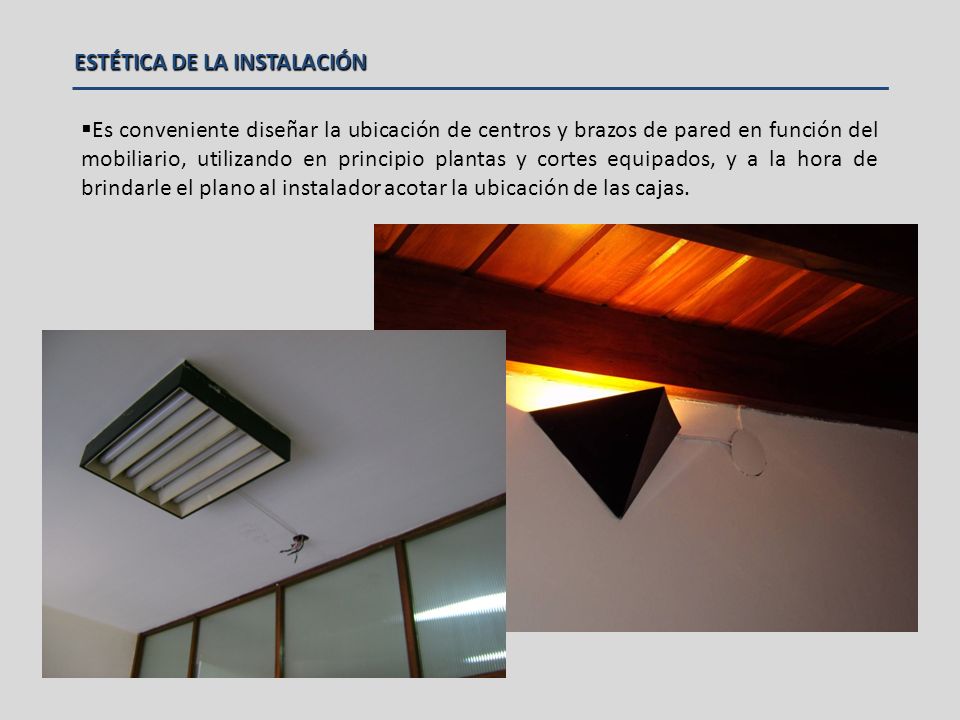

16 ESTÉTICA DE LA INSTALACIÓN Es conveniente diseñar la ubicación de centros y brazos de pared en función del mobiliario, utilizando en principio plantas y cortes equipados, y a la hora de brindarle el plano al instalador acotar la ubicación de las cajas.

17 ESTÉTICA DE LA INSTALACIÓN La ubicación de los tomas en altura en función del artefacto es tan importante como la elección de los mismos. Una mala decisión en este sentido puede opacar el diseño y la estética general del ambiente
