Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 José Manuel Fernández Arrufat Ingeniero Industrial.

Presentación del tema: "Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 José Manuel Fernández Arrufat Ingeniero Industrial."— Transcripción de la presentación:

1 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 José Manuel Fernández Arrufat Ingeniero Industrial Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales

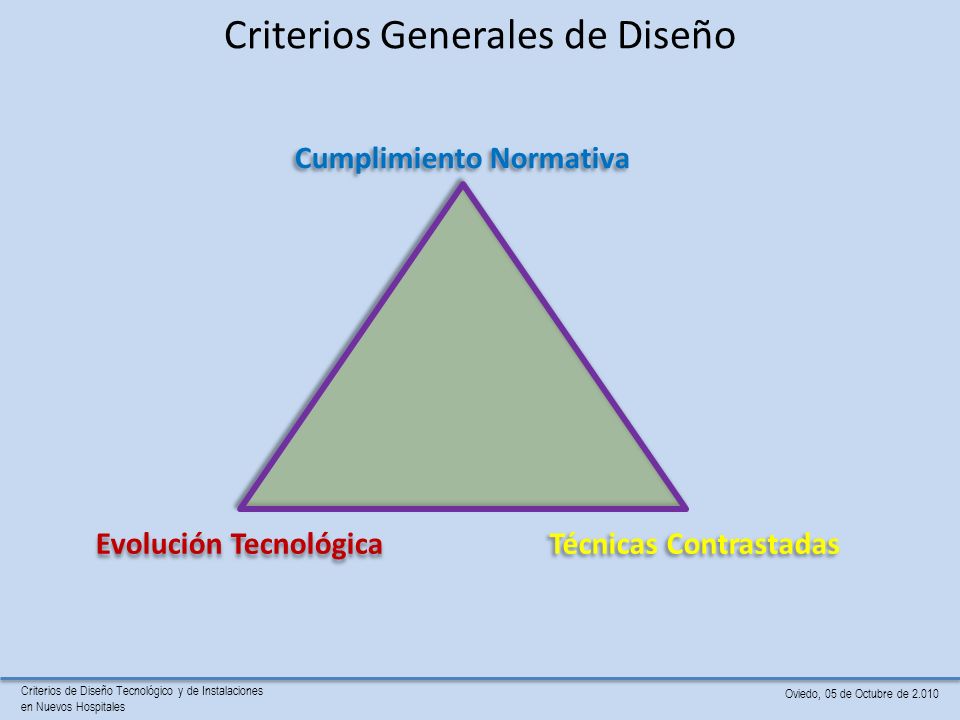

2 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Cumplimiento Normativa Técnicas Contrastadas Evolución Tecnológica Criterios Generales de Diseño

3 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Singularidades Generales del HUCA

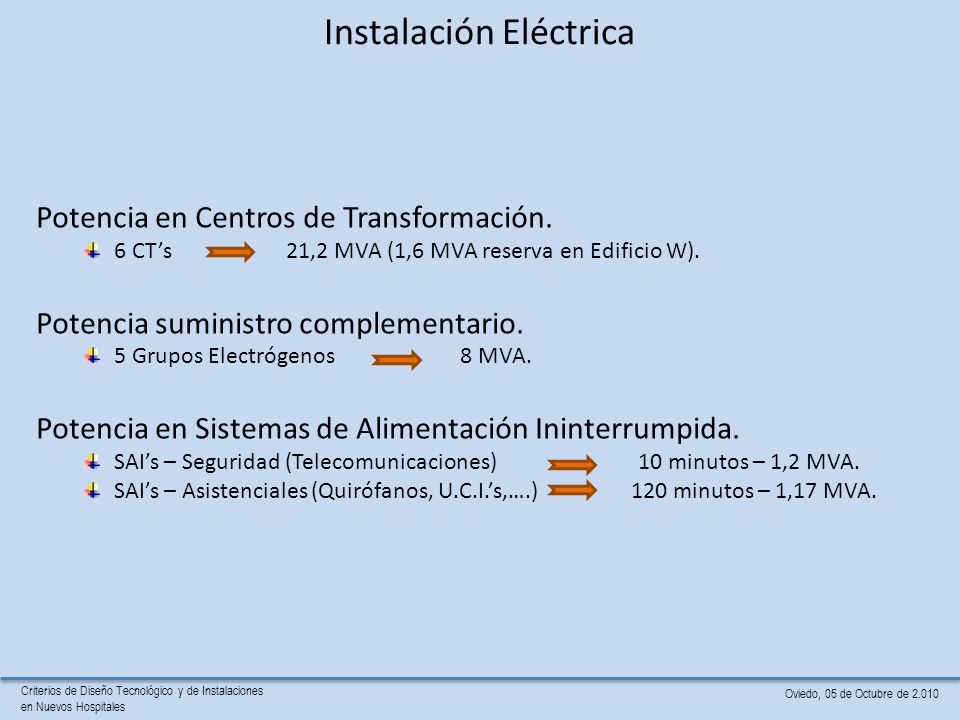

4 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Instalación Eléctrica Potencia en Centros de Transformación. 6 CT’s 21,2 MVA (1,6 MVA reserva en Edificio W). Potencia suministro complementario. 5 Grupos Electrógenos 8 MVA. Potencia en Sistemas de Alimentación Ininterrumpida. SAI’s – Seguridad (Telecomunicaciones) 10 minutos – 1,2 MVA. SAI’s – Asistenciales (Quirófanos, U.C.I.’s,….) 120 minutos – 1,17 MVA.

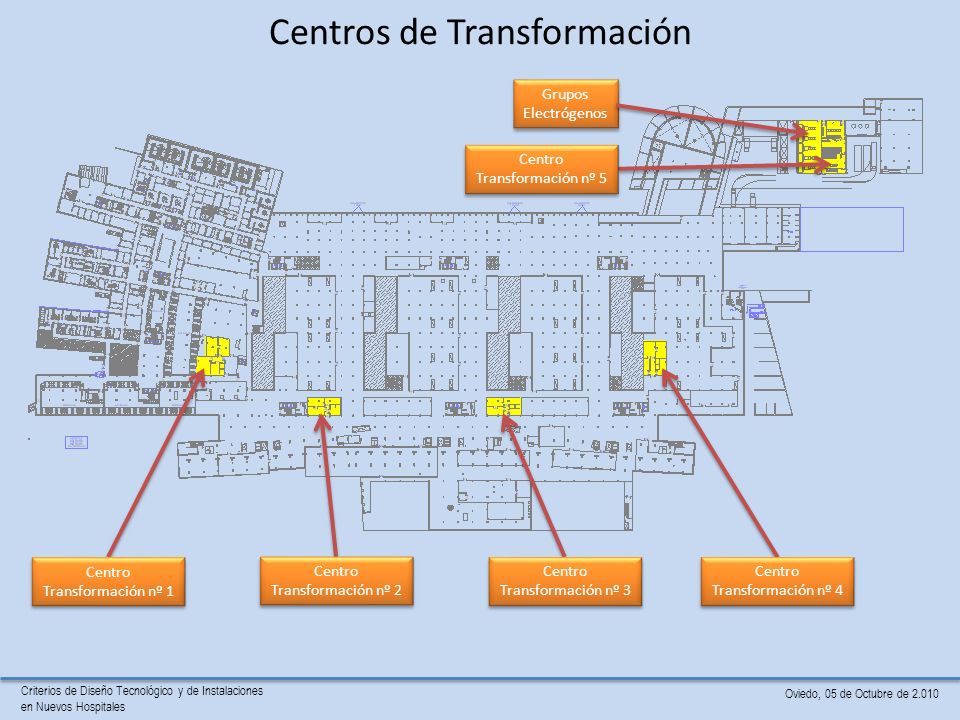

5 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Centros de Transformación Grupos Electrógenos Grupos Electrógenos Centro Transformación nº 5 Centro Transformación nº 5 Centro Transformación nº 1 Centro Transformación nº 1 Centro Transformación nº 2 Centro Transformación nº 2 Centro Transformación nº 3 Centro Transformación nº 3 Centro Transformación nº 4 Centro Transformación nº 4

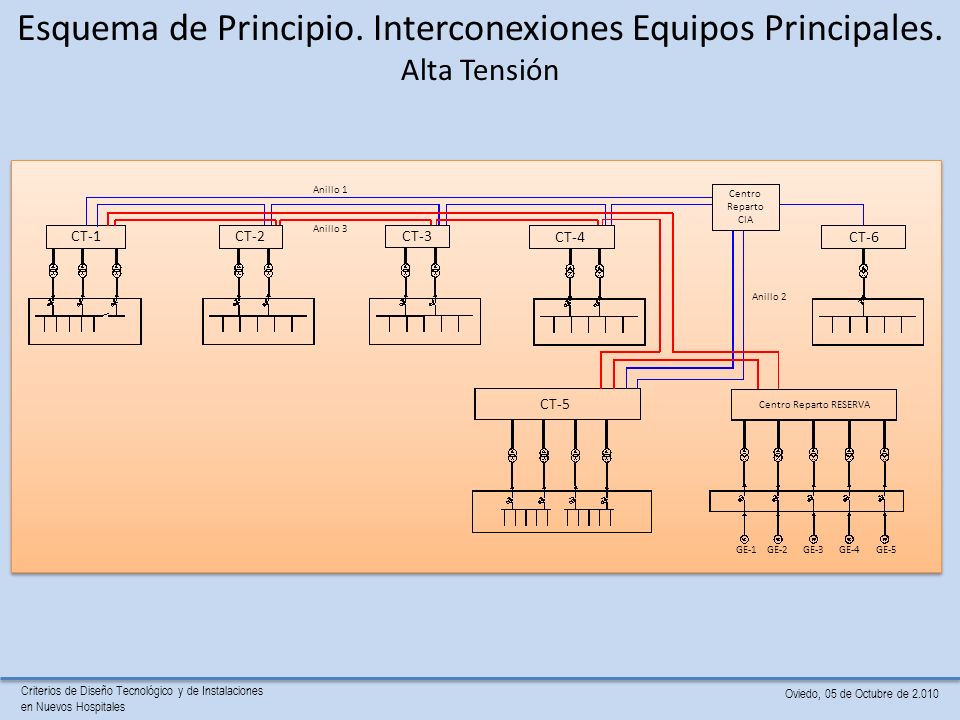

6 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Esquema de Principio. Interconexiones Equipos Principales. Alta Tensión CT-2 CT-3 CT-6 Centro Reparto RESERVA CT-1 CT-5 CT-4 Centro Reparto CIA GE-5GE-4GE-3GE-2GE-1 Anillo 1 Anillo 3 Anillo 2

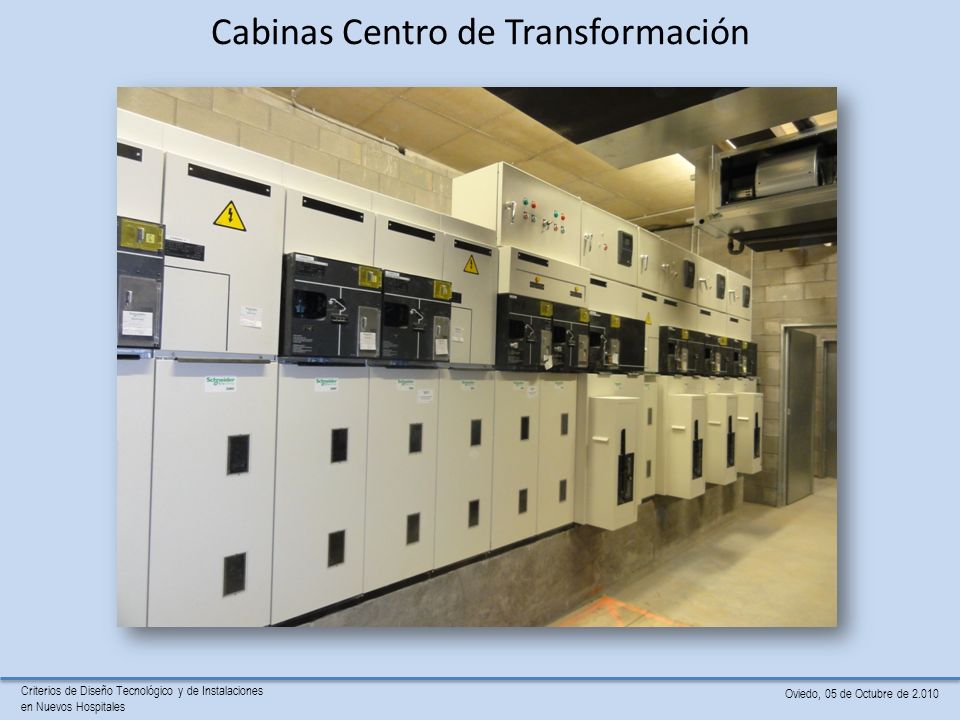

7 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Cabinas Centro de Transformación

8 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Red en Alta Tensión

9 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Grupos Electrógenos de Emergencia

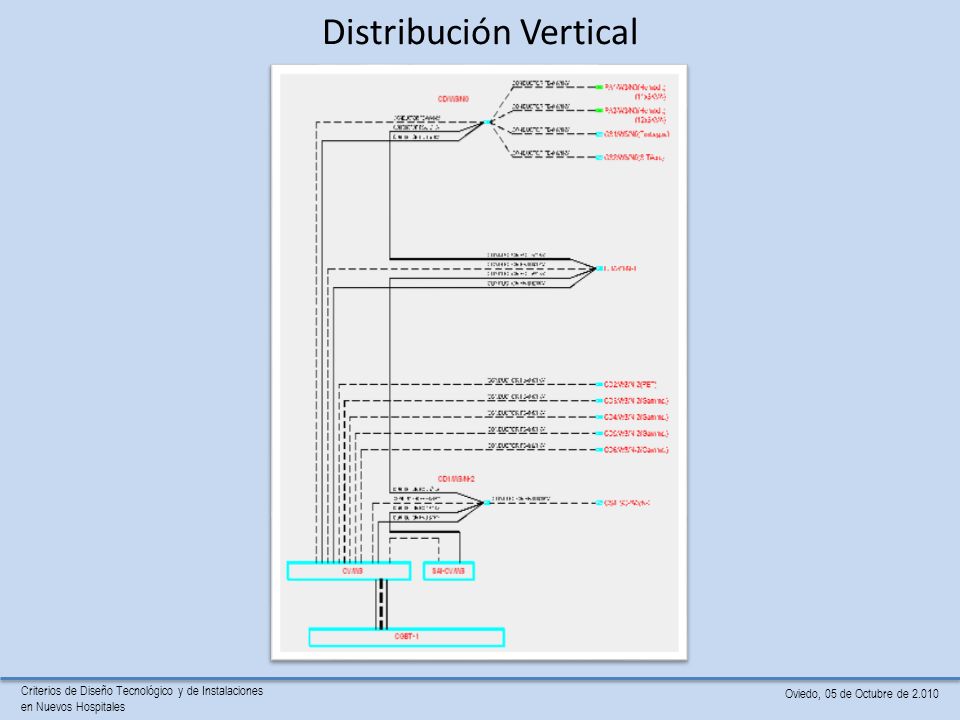

10 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Distribución Vertical

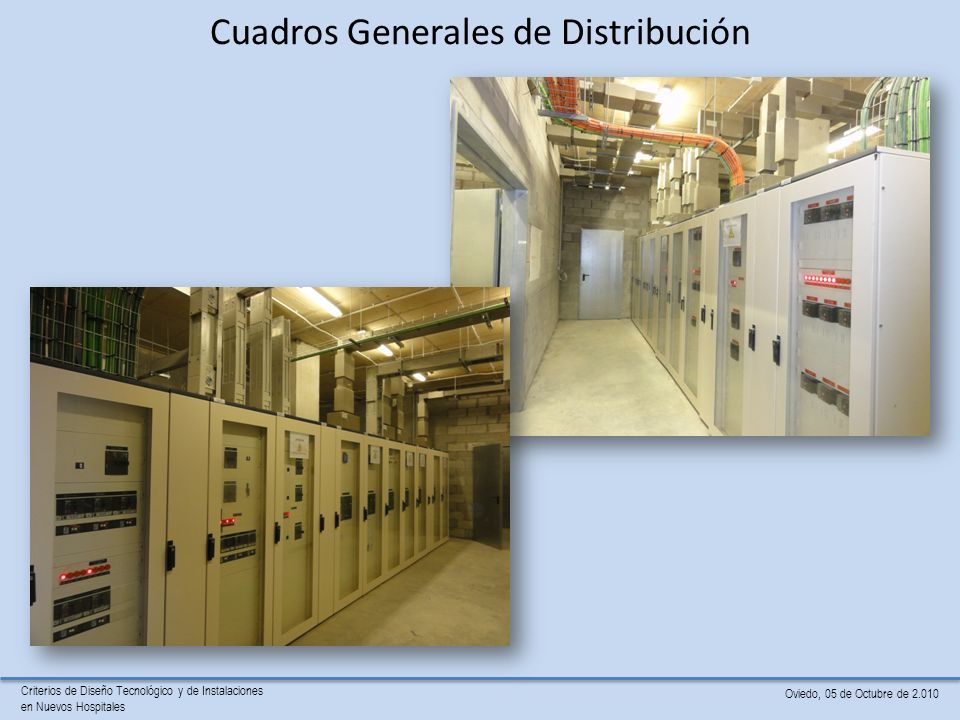

11 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Cuadros Generales de Distribución

12 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Climatización Producción calorífica. Calderas de Alto Rendimiento y Baja Temperatura (Rendimiento 95%). Producción frigorífica. Grupos Frigoríficos Condensados por Aire (EER ≤ 2,4). Grupos Frigoríficos Condensados por Agua (EER – 5,4). Distribución tuberías. 3 Conducciones Agua Fría Climatización. 1 Conducción Agua Caliente Climatización. 1 Conducción Agua Caliente Sanitaria. Distribución a elementos de consumo. 9 Subcentrales. Nº CalderasPotencia (kW)Subtotal (kW) 36.60019.800 12.600 Total…:22.400 Nº Grupos de FríoPotencia (kW)Subtotal (kW) 28.50017.000 12.200 Total…:19.200 Otros datos de interés. 250 Climatizadores. 716 Cajas de Caudal. 2.189 Fan-Coils. Otros datos de interés. 250 Climatizadores. 716 Cajas de Caudal. 2.189 Fan-Coils.

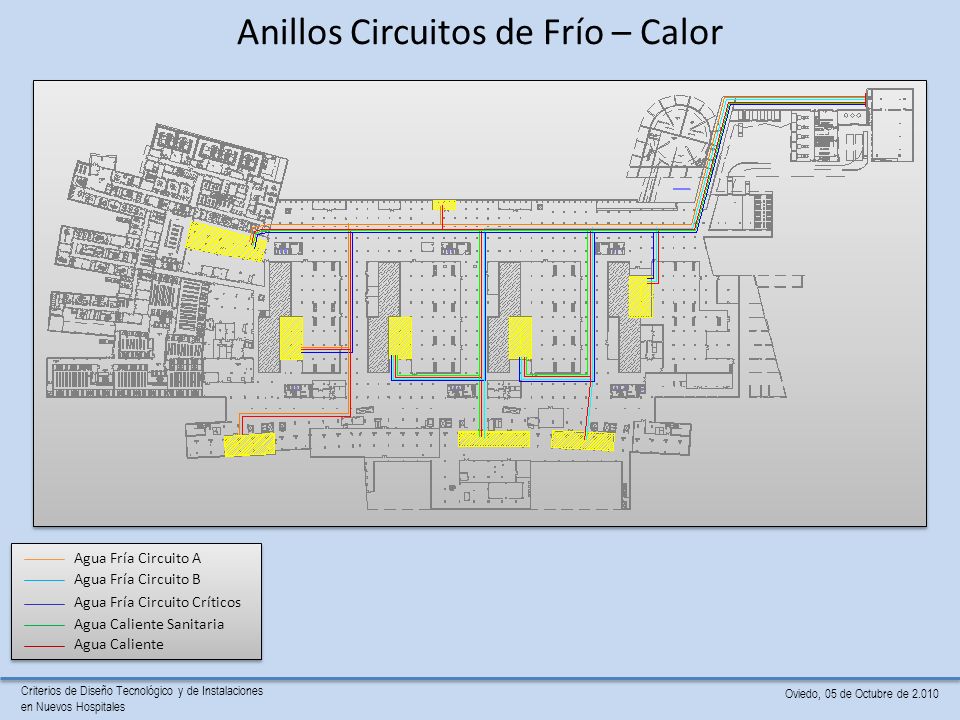

13 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Anillos Circuitos de Frío – Calor Agua Fría Circuito Críticos Agua Fría Circuito A Agua Fría Circuito B Agua Caliente Sanitaria Agua Caliente

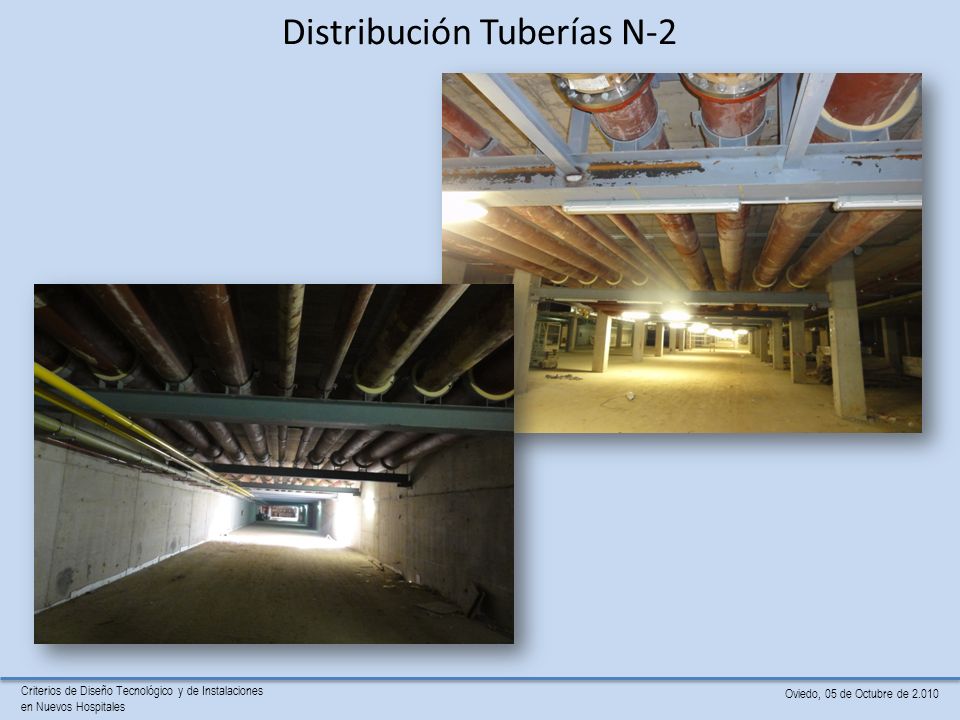

14 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Distribución Tuberías N-2

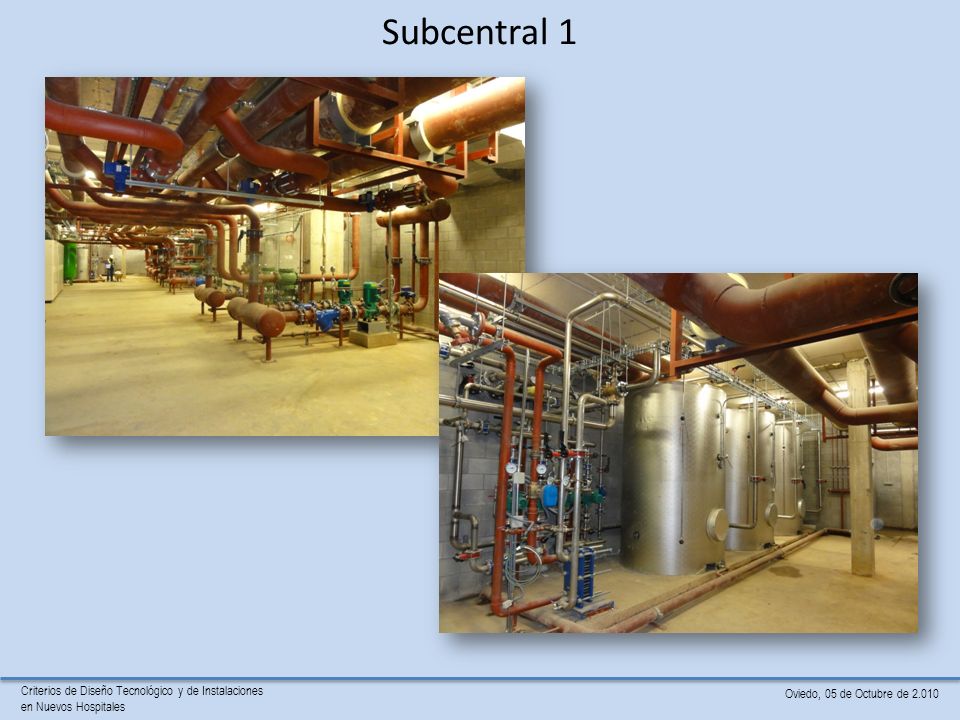

15 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Subcentral 1

16 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Climatización - Singularidades Sectorización. Caudal variable – agua. Instalación a cuatro tubos. Potenciación filtración aire (Tipo G, F y H). Humectación por vapor centralizado. Climatizadores con sistemas de recuperación – free-cooling. Potenciación variadores de velocidad – aire. Mayoración aislamiento térmico – conductos y tuberías. Control centralizado… +36.000 señales. Sectorización. Caudal variable – agua. Instalación a cuatro tubos. Potenciación filtración aire (Tipo G, F y H). Humectación por vapor centralizado. Climatizadores con sistemas de recuperación – free-cooling. Potenciación variadores de velocidad – aire. Mayoración aislamiento térmico – conductos y tuberías. Control centralizado… +36.000 señales.

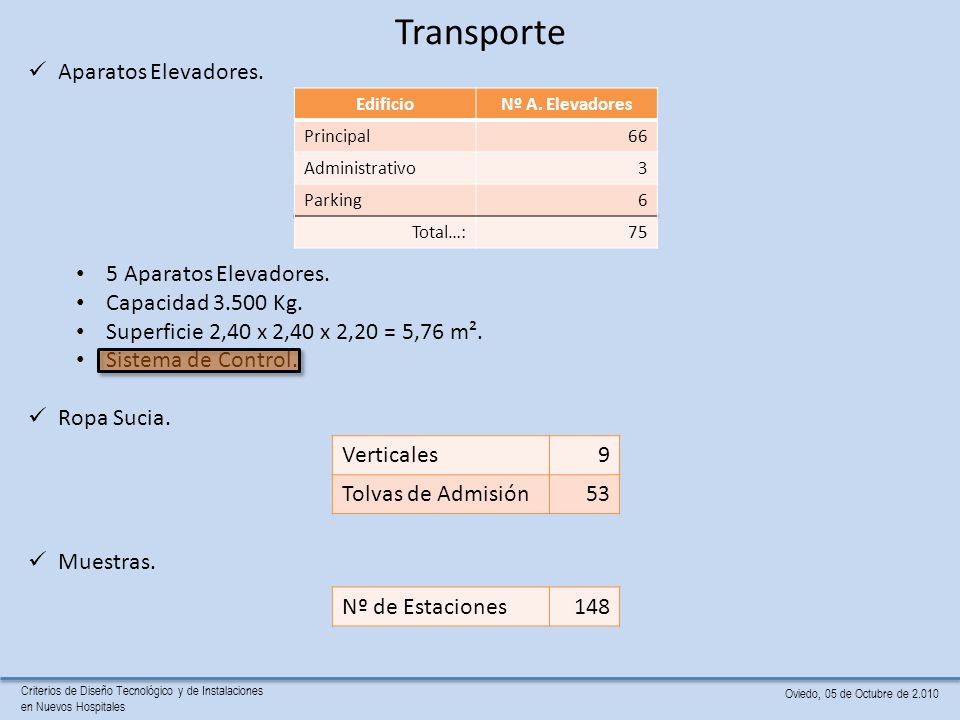

17 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Transporte Aparatos Elevadores. 5 Aparatos Elevadores. Capacidad 3.500 Kg. Superficie 2,40 x 2,40 x 2,20 = 5,76 m². Sistema de Control. Ropa Sucia. Muestras. EdificioNº A. Elevadores Principal66 Administrativo3 Parking6 Total…:75 Verticales9 Tolvas de Admisión53 Nº de Estaciones148

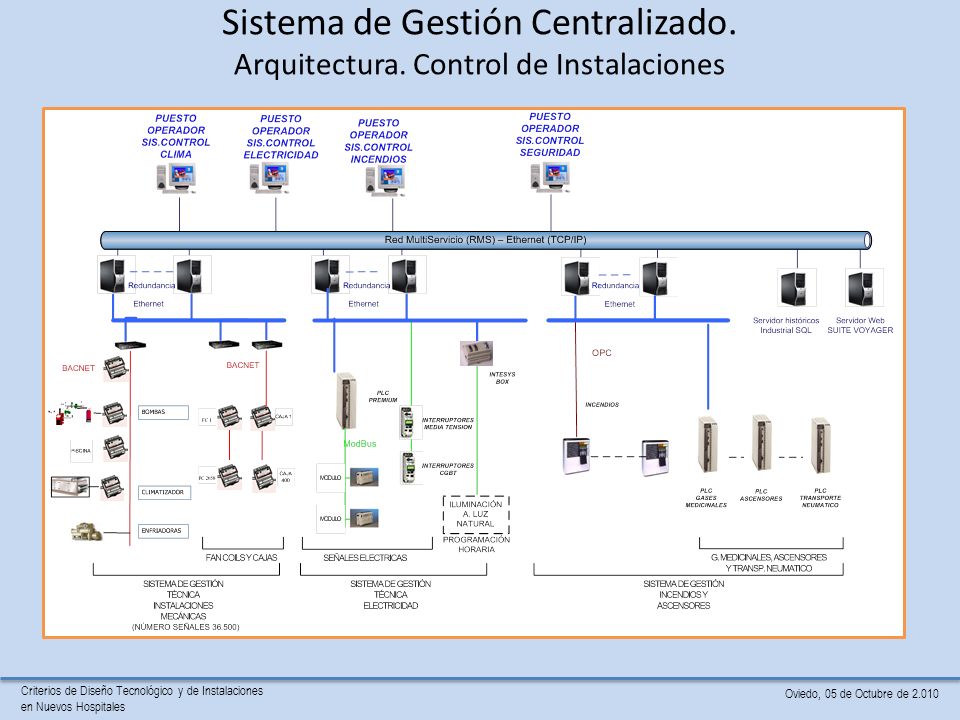

18 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Sistema de Gestión Centralizado. Arquitectura. Control de Instalaciones

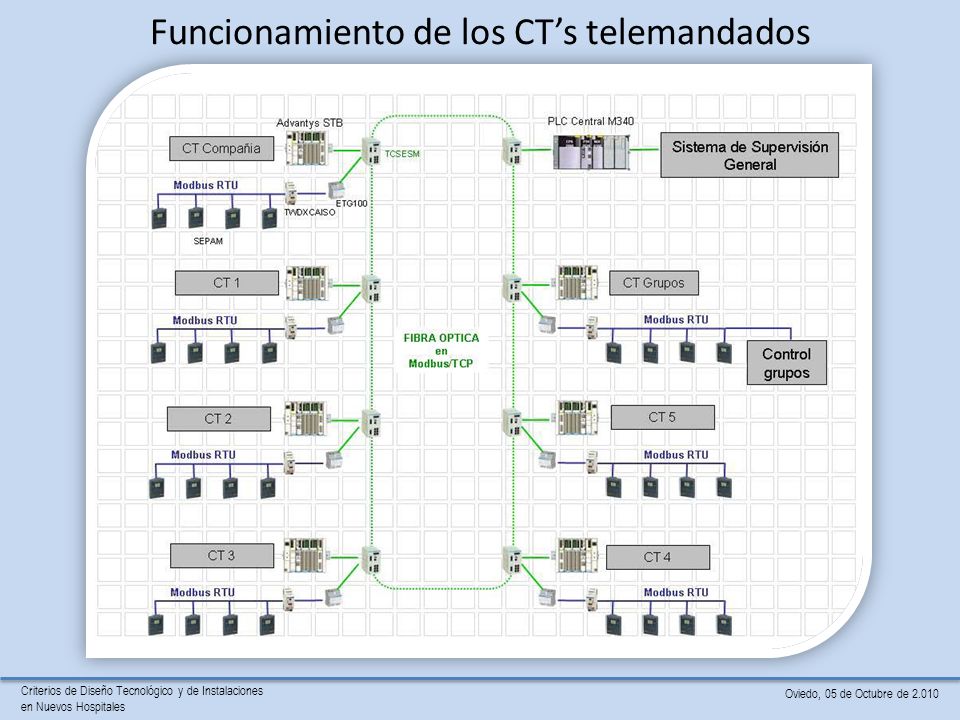

19 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Funcionamiento de los CT’s telemandados

20 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Aprovechamiento Luz Natural

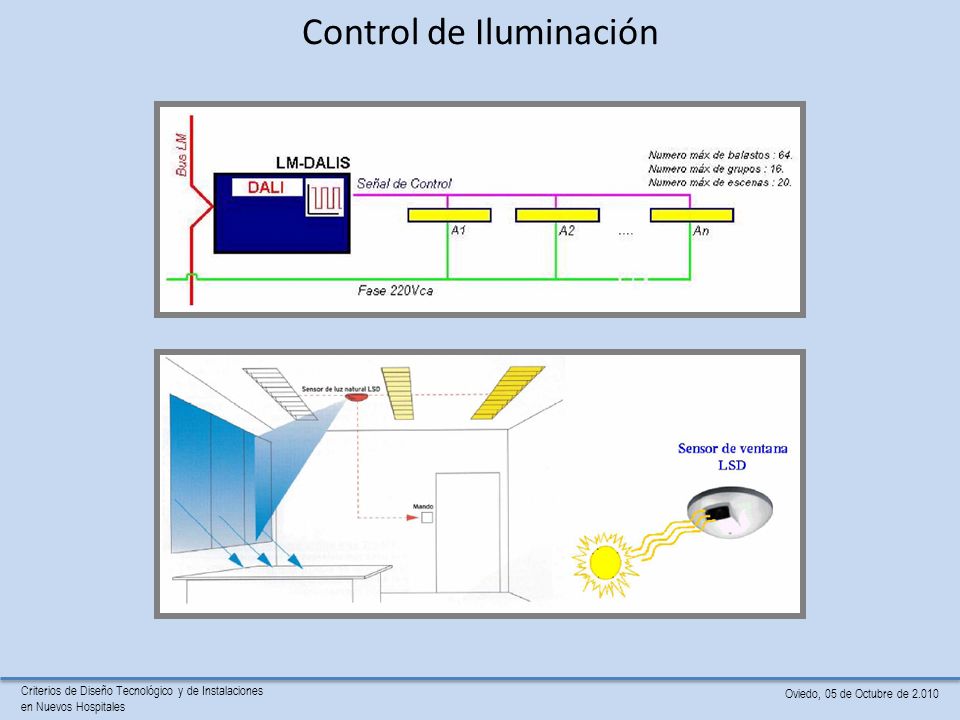

21 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Control de Iluminación

22 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Aprovechamiento Luz Natural – Control Iluminación Control Incidencia Luz Natural en Fachada Control Incidencia Luz Natural en Fachada Heliómetro Ubicado en cubierta del Edificio Módulo Control Módulo Control R R R R R R Luminarias Regulables Incidencia de luz natural en fachada para zonas comunes Luz natural en salas Control Luz Natural Control Luz Natural Control Pulsador Sala Control Pulsador Sala Módulo Control Módulo Control R R R R R R Luminarias Regulables Sectores W Locales (249) Sectores C Fachada Norte De N+1 a N+9

23 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Programación Horaria y Detectores de Presencia Horario Módulo Control Módulo Control Luminarias Programación horaria en: Pasillos y Distribuciones Generales – Sectores W, C y Z. Despachos y Locales Sistema DALI. Detectores de presencia (890) en: Aseos Público y Personal. Locales Técnicos (Cuadros Eléctricos, Racks,….). Almacenes, Archivos, Lencerías y Locales Pequeños. Control horario zonas comunes sin incidencia de luz natural

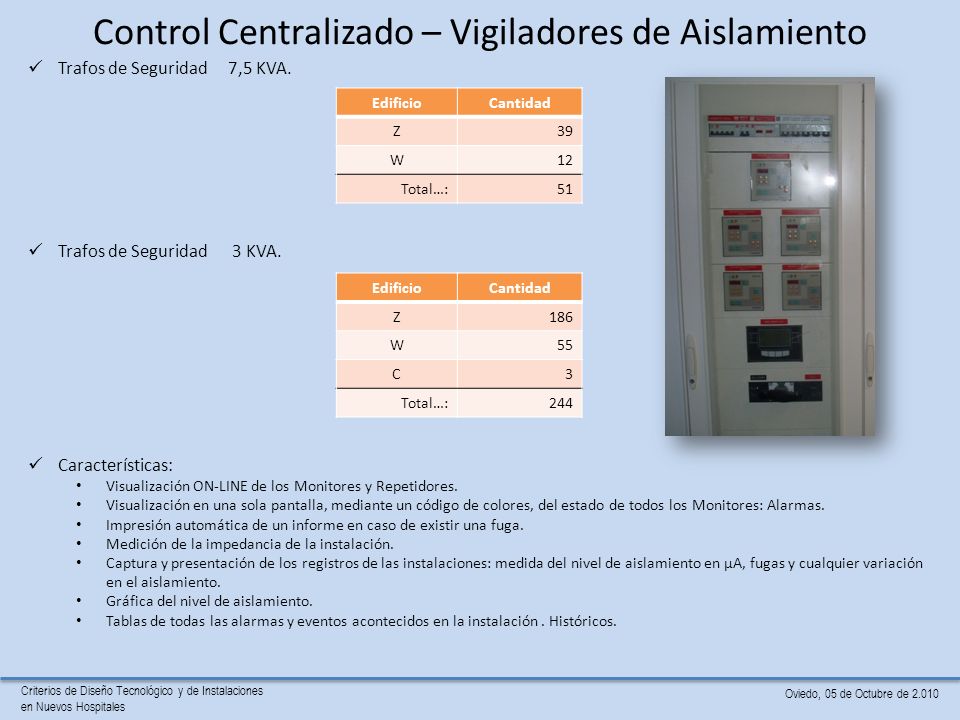

24 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Control Centralizado – Vigiladores de Aislamiento Trafos de Seguridad 7,5 KVA. Trafos de Seguridad 3 KVA. Características: Visualización ON-LINE de los Monitores y Repetidores. Visualización en una sola pantalla, mediante un código de colores, del estado de todos los Monitores: Alarmas. Impresión automática de un informe en caso de existir una fuga. Medición de la impedancia de la instalación. Captura y presentación de los registros de las instalaciones: medida del nivel de aislamiento en μA, fugas y cualquier variación en el aislamiento. Gráfica del nivel de aislamiento. Tablas de todas las alarmas y eventos acontecidos en la instalación. Históricos. EdificioCantidad Z39 W12 Total…:51 EdificioCantidad Z186 W55 C3 Total…:244

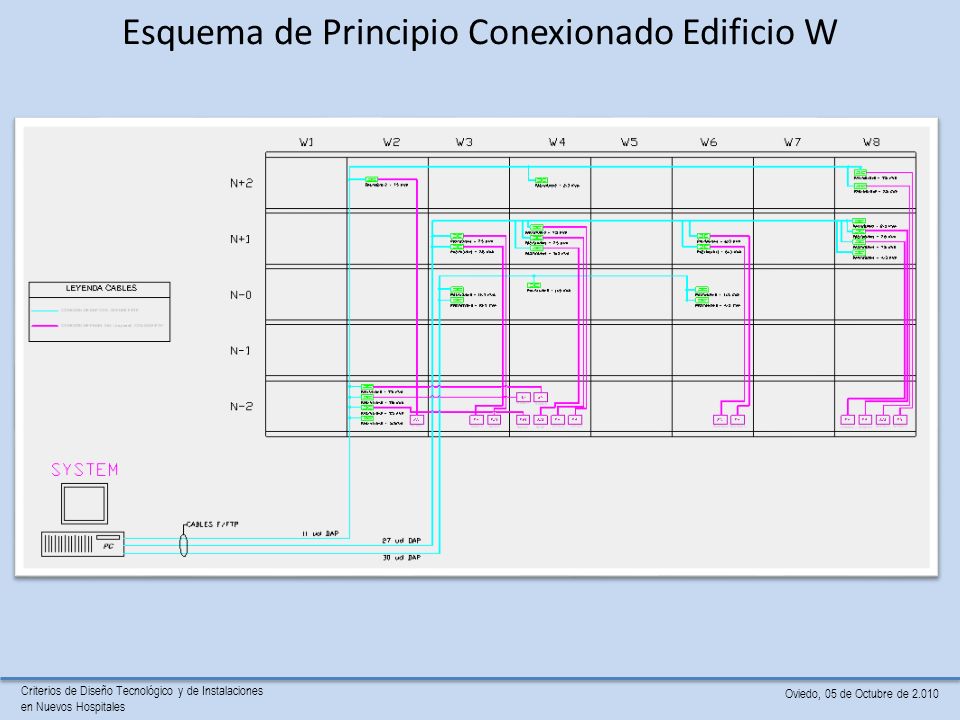

25 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Esquema de Principio Conexionado Edificio W

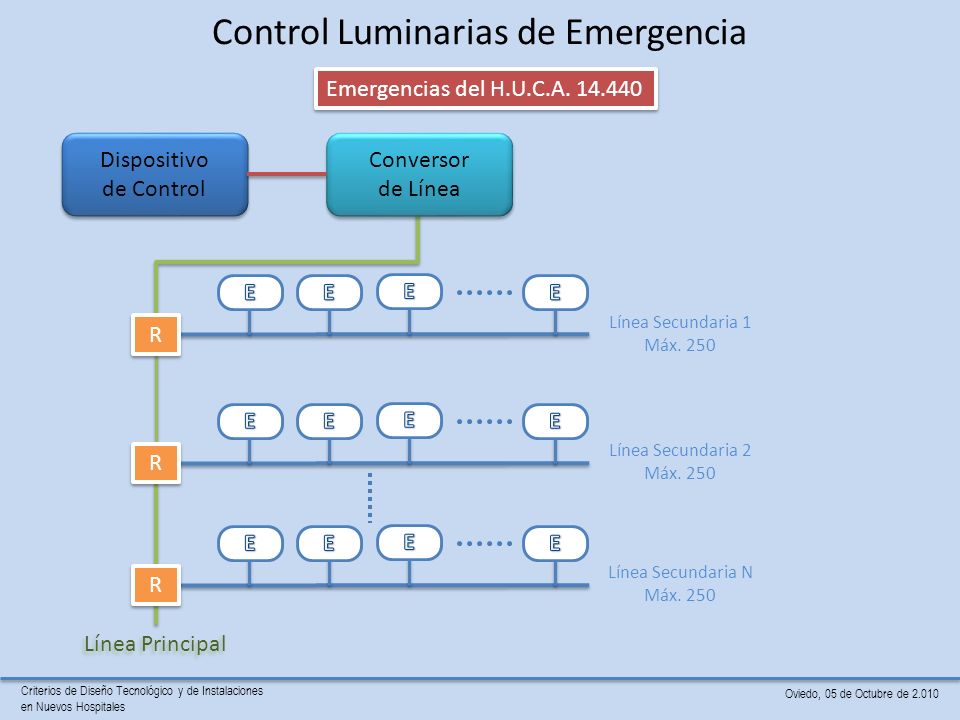

26 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Control Luminarias de Emergencia Dispositivo de Control Conversor de Línea Línea Principal Línea Secundaria 1 Máx. 250 Línea Secundaria N Máx. 250 Línea Secundaria 2 Máx. 250 R R R R R R Emergencias del H.U.C.A. 14.440

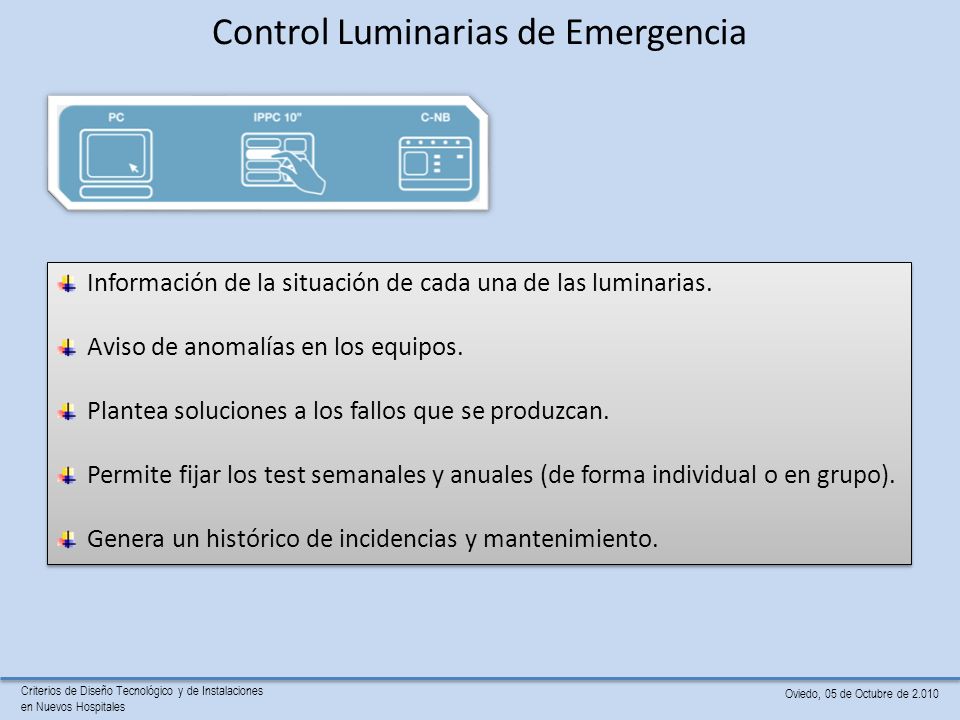

27 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Control Luminarias de Emergencia Información de la situación de cada una de las luminarias. Aviso de anomalías en los equipos. Plantea soluciones a los fallos que se produzcan. Permite fijar los test semanales y anuales (de forma individual o en grupo). Genera un histórico de incidencias y mantenimiento. Información de la situación de cada una de las luminarias. Aviso de anomalías en los equipos. Plantea soluciones a los fallos que se produzcan. Permite fijar los test semanales y anuales (de forma individual o en grupo). Genera un histórico de incidencias y mantenimiento.

28 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Cableado Informático Cable. Fibra Óptica. Datos.

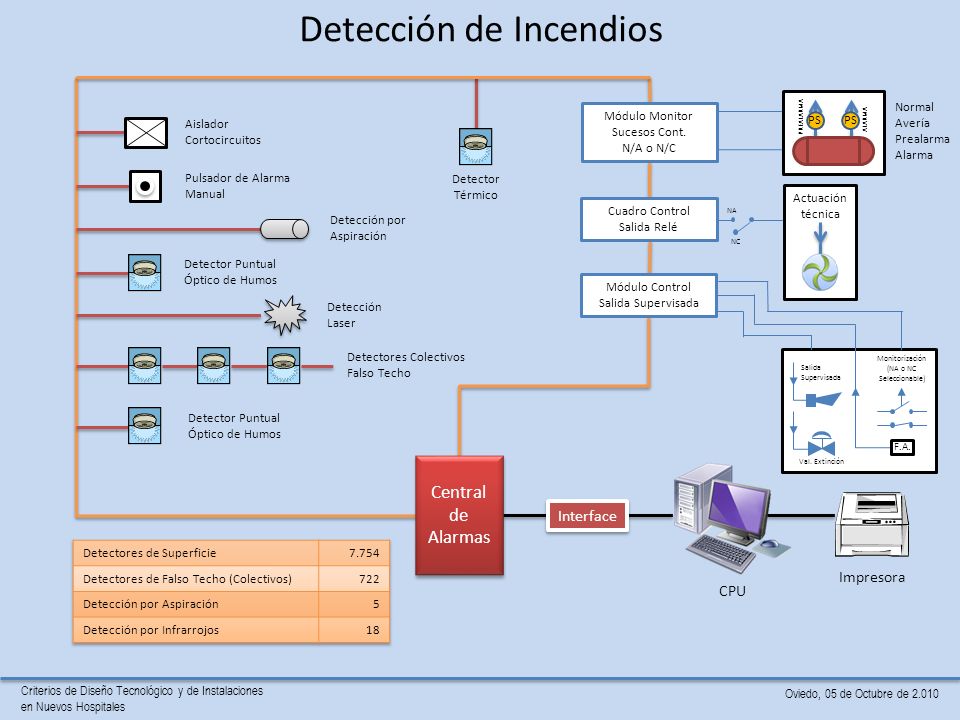

29 Criterios de Diseño Tecnológico y de Instalaciones en Nuevos Hospitales Oviedo, 05 de Octubre de 2.010 Interface Impresora CPU Central de Alarmas Detección de Incendios Detectores Colectivos Falso Techo Detector Puntual Óptico de Humos Detector Térmico Detector Puntual Óptico de Humos Pulsador de Alarma Manual Aislador Cortocircuitos Detección Laser Detección por Aspiración Módulo Control Salida Supervisada Módulo Monitor Sucesos Cont. N/A o N/C PS ALARMA PREALARMA Normal Avería Prealarma Alarma NA NC Cuadro Control Salida Relé Actuación técnica F.A. Monitorización (NA o NC Seleccionable) Val. Extinción Salida Supervisada
