SISTEMA SUR ABASTECIMIENTO

Presentación del tema: "SISTEMA SUR ABASTECIMIENTO"— Transcripción de la presentación:

1 SISTEMA SUR ABASTECIMIENTO
Q. YOMASA SISTEMA SUR ABASTECIMIENTO RÍO SAN CRISTOBAL bocatoma desarenadores bocatoma PLANTA VITELMA PLANTA YOMASA PLANTA DORADO PLANTA LA LAGUA RÍO TUNJUELITO EMBALSE LA REGADERA RÍO CURUBITAL RÍO CHISACÁ EMBALSE DE CHISACÁ DATOS TÉCNICOS ZOOM RÍO MUGROSO RÍO CHISACÁ

2 EMBALSE LA REGADERA HACIA EL RÍO TUNJUELO HACIA PLANTA LA LAGUNA DATOS
TÉCNICOS HACIA PLANTA EL DORADO

3 PRINCIPAL DATOS TÉCNICOS EMBALSE LA REGADERA FILTROS FLUCOLADORE Y
TANQUE DE CONTACTO DE CLORO DOCIFICADOR CLORO DOCIFICADOR SULFATO DOCIFICADOR CAL FLUCOLADORE Y SEDIMENTADORES PRINCIPAL

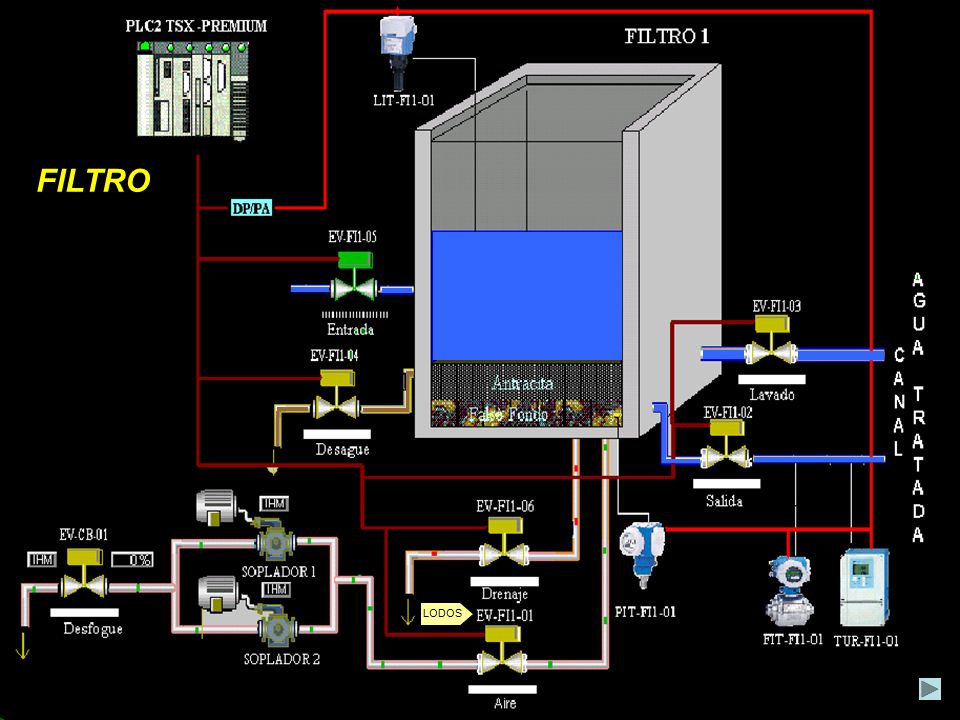

4 FILTRO LODOS

5 ESTRUCTURA DE LLEGADA

6 DOSIFICACIÓN DE SULFATO GRANULADO
TANQUES DOSIFICACIÓN DE SULFATO GRANULADO DOSIFICADORE APLICACIÓN SEDIMENTADORES

7 DOSIFICACIÓN DE CLORO

8 TANQUE DE HOMGENIZACIÓN
DOSIFICACIÓN DE CAL PRECAL APAGADORES POSCAL 1 POSCAL 1 POSCAL 2 POSCAL 2 PRECAL 1 PRECAL 2 TANQUE DE HOMGENIZACIÓN

9 TANQUE DE CONTACTO DE CLORO

10

11

12 PLANTA VITELMA PRINCIPAL CAL FLOCULADORES Y SEDIMENTADORES
TANQUE DE AGUA TRATADA ALUMBRE GRANULADO FILTROS DATOS TÉCNICOS DOCIFICADOR DE CLORO PRINCIPAL

13 DOSIFICADOR SULFATO H2O APLICACIÓN H2O

14 DOSIFICADOR CLORO H2O APLICACION

15 DOSIFICADOR DE CAL APAGADOR DE CAL CAMARAS DE ESTABILIZACIÓN
SEPARADOR DE CAL APLICACIÓN

16 VÁLVULA AFLUENTE LECHO FILTRANTE VÁLVULA DRENAJE TUBERIA 34 “ VÁLVULA AFLUENTE TUBERIA 60 “

17 FLOCULADOR Y SEDIMENTADOR
FILTROS

18 PLANTA LA LAGUNA FLOCULADORES Y SEDIMENTADORES DOSIFICADOR CAL ALUMBRE
GRANULADO CANALETA PARSHALL PLANTA LA LAGUNA FILTROS DOCIFICACION DE CLORO Pos cal ENTRADA DE AGUA CRUDA TANQUE DE AGUA TRATADA PRINCIPAL ENTRADA DE AGUA CRUDA DATOS TÉCNICOS

19 DOSIFICACIÓN DE SULFATO GRANULADO
H2O APLICACIÓN A CANALETA PARSHALL

20 DOSIFICACIÓN DE CAL H2O APLICACIÓN A CANALETA PARSHALL

21 FLUCOLADORES Y SEDIMENTADORES
FILTROS

22 DOSIFICADOR CLORO H2O APLICACION

23 FILTRO AGUA CLARIFICADA TANQUE DE AGUA TRATADA

24 PLANTA DE TRATAMIENTO YOMSASA
HIDROXICLORURO DE ALUMNIO HIPOCLORITO DE SODIO PRINCIPAL PLANTA DE TRATAMIENTO YOMSASA VISTA LATERAL BICARBONATO DE SODIO DATOS TÉCNICOS

25 DOCIFICACION SEDIMENTADORES FILTRO

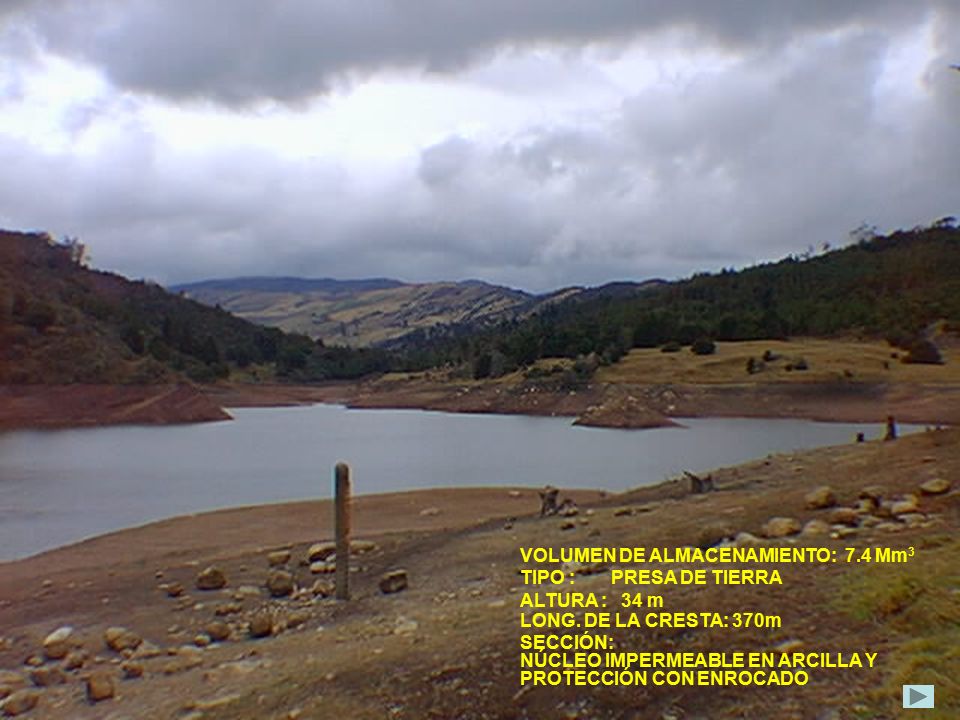

26 VOLUMEN DE ALMACENAMIENTO: 7.4 Mm3
TIPO : PRESA DE TIERRA ALTURA : 34 m LONG. DE LA CRESTA: 370m SECCIÓN: NÚCLEO IMPERMEABLE EN ARCILLA Y PROTECCIÓN CON ENROCADO

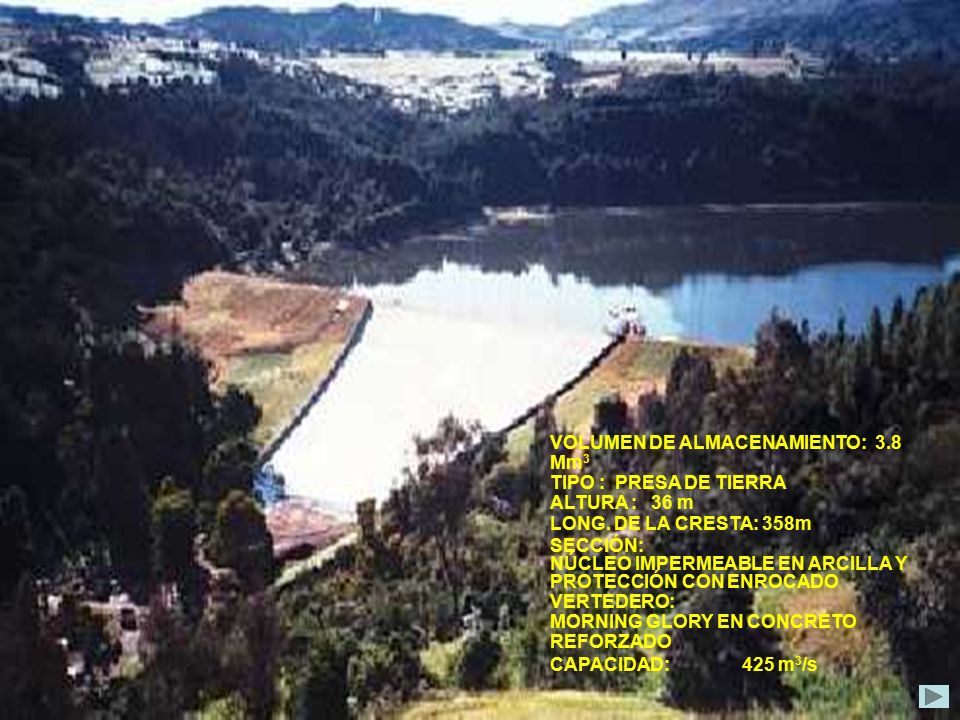

27 VOLUMEN DE ALMACENAMIENTO: 3.8 Mm3
TIPO : PRESA DE TIERRA ALTURA : 36 m LONG. DE LA CRESTA: 358m SECCIÓN: NÚCLEO IMPERMEABLE EN ARCILLA Y PROTECCIÓN CON ENROCADO VERTEDERO: MORNING GLORY EN CONCRETO REFORZADO CAPACIDAD: 425 m3/s

28 OPERACION: DESDE 21 DE ABRIL DE 2003 SISTEMA : CONVENCIONAL - COMPACTA FUENTE DE AGUAS CRUDAS: RÍO YOMAS CAPACIDAD MAXIMA DE TRATAMIENTO: m3/s La capacidad de suministro de la planta Yomasa se encuentra restringida por la concesión de aguas otorgada por 18L/s. CAPACIDAD DE DISEÑO: m3/s

29 OPERACION: DESDE 1938 SISTEMA : CONVENCIONAL FUENTE DE AGUAS CRUDAS: RÍO TUNJUELO ALIMENTADO POR LOS EMBALSES DE LOS TUNJOS, CHISACÁ, LA REGADERA Y RÍO SAN CRISTOBAL CAPACIDAD MAXIMA DE TRATAMIENTO: 0.4m3/s La capacidad de suministro de la planta Vitelma se encuentra restringida por la capacidad de la línea Decantadores-Vitelma, toda vez que la línea Regadera-Vitelma desde el sector de Yomasa se encuentra fuera de servicio desde 23 de agosto de 2003 por obsolescencia. CAPACIDAD DE DISEÑO: 1.4m3/s

30 OPERACION: DESDE 1984 SISTEMA: CONVENCIONAL FUENTES DE AGUAS CRUDAS: RÍO TUNJUELO ALIMENTADO POR LOS EMBALSES DE LOS TUNJOS, CHISACÁ Y LA REGADERA CAPACIDAD MAXIMA DE TRATAMIENTO: m3/s CAPACIDAD DE DISEÑO: m3/s

31 OPERACION: DESDE ABRIL DE 2001 SISTEMA: CONVENCIONAL FUENTE DE AGUAS CRUDAS: EMBALSES DE LA REGADERA Y CHISACÁ CAPACIDAD MAXIMA DE TRATAMIENTO: 1.0m3/s La capacidad de suministro de la planta Dorado se encuentra restringida por la capacidad de la línea Regadera - Dorado de 34". CAPACIDAD DE DISEÑO: 1.6m3/s
